58138-14

Счетчики электрической энергии многофункциональные СЭТ-1М.01М, ГРСИ 58138-14

Смотреть ГРСИ
58137-14

Номер госреестра:

58138-14

Наименование СИ:

Счетчики электрической энергии многофункциональные

Обозначение типа:

СЭТ-1М.01М

Производитель:

ОАО "Нижегородское НПО им.М.В.Фрунзе", г.Нижний Новгород

Межповерочный интервал:

12 лет

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

18.08.2019

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 56410

об утверждении типа средств измерений

Лист № 1

Всего листов 11

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Счетчики электрической энергии многофункциональные СЭТ-1М.01М

Назначение средства измерений

Счетчики электрической энергии многофункциональные СЭТ-1М.01М (далее счетчики)

предназначены для учета активной и реактивной электрической энергии прямого и обратного

направления в однофазных сетях переменного тока с номинальными напряжениями от 100 до

230 В, номинальным (максимальным) током 5 (10) А, частотой 50 Гц по одному или двум кана-

лам нагрузки при трансформаторном подключении к сети по току и трансформаторном или не-

посредственном подключении к сети по напряжению.

Счетчики могут эксплуатироваться на электроподвижном составе переменного тока, рабо-

тающего в тяговом режиме и в режиме рекуперации.

Описание средства измерений

1Функциональные возможности

Счетчики позволяют измерять параметры однофазной сети по двум каналам измерения и

могут использоваться как измерители или датчики параметров с нормированными метрологи-

ческими характеристиками.

Счетчики имеют интерфейсы связи RS-485, CAN, оптический интерфейс и предназначены

для работы, как автономно, так и в составе автоматизированных систем контроля и учета элек-

троэнергии (АИИС КУЭ), в составе автоматизированных систем диспетчерского управления

(АСДУ) и в составе автоматизированных систем регистрации параметров движения и автоведе-

ния переменного тока (РПДА ПТ).

Счетчики предназначены для работы в закрытых помещениях с диапазоном рабочих тем-

ператур от минус 40 до плюс 60

С, относительной влажности до 100 % при температуре 25

и на высотах до 3000 метров над уровнем моря. Счетчики устойчивы к воздействию инея.

2Принцип действия

Счетчики СЭТ-1М.01М являются измерительными приборами, построенными по принци-

пу цифровой обработки входных аналоговых сигналов. Управление процессом измерения и

всеми функциональными узлами счетчика осуществляется высокопроизводительным микро-

контроллером (МК), который реализует алгоритмы в соответствии со специализированной про-

граммой, помещенной в его внутреннюю память программ. Управление узлами производится

через аппаратно-программные интерфейсы, реализованные на портах ввода/вывода МК.

Измерительная часть счетчиков выполнена на основе аналого-цифрового преобразователя

(АЦП), который осуществляет выборки мгновенных значений величин напряжения и тока па-

раллельно по двум каналам тока (для счетчиков с двумя каналами измерения) и каналу напря-

жения, преобразование их в цифровой код и передачу по SPI интерфейсу по запросу микрокон-

троллера.

Микроконтроллер по выборкам мгновенных значений напряжения и тока производит вы-

числение усредненных на интервале фиксированного измерительного окна значений активной

мощности, среднеквадратических значений напряжения и тока в каждом канале измерения,

производит их коррекцию по амплитуде, фазе и температуре. По вычисленным значениям ак-

тивной мощности, напряжения и тока вычисляются полная и реактивная мощности в каждом

канале измерения. Измерение частоты сети производится посредством измерения периода на-

пряжения. Вычисления коэффициентов искажения синусоидальности кривой напряжения и то-

ков производятся по первой гармонике сети с использованием прямоугольного измерительного

окна, синхронного с частотой сети.

Вычисления средних на интервале фиксированного измерительного окна значений мощ-

ностей и среднеквадратических значений напряжений и токов по каждому каналу измерения

Лист № 2

Всего листов 11

производятся по формулам (1 - 5)

для активной мощности

(1)

для напряженияU

(2)

для тока

для полной мощности

, (3)

, (4)

для реактивной мощностиQ

,(5)

гдеUi, Ii - выборки мгновенных значений напряжения и тока;

Wi- весовые коэффициенты измерительного окна;

n- число выборок на интервале измерительного окна.

По полученным за период сети значениям активной и реактивной мощности формируются

импульсы телеметрии на четырех конфигурируемых испытательных выходах счетчика. Сфор-

мированные импульсы подсчитываются контроллером и сохраняются в энергонезависимых ре-

гистрах энергии. Информация об энергии представлена во внутренних регистрах МК в числах

полупериодов телеметрии (2А). При постоянной счетчика А=5000 имп./кВт(квар)

ч, число

10000 в регистрах энергии любого вида и направления соответствует энергии 1,0000 кВт

(квар

ч) с разрешающей способностью 0,1 Вт

ч (вар

ч).

3Варианты исполнения

По вариантам исполнения счетчики делятся в зависимости от вида интерфейсов связи и

числа каналов измерения и учета в соответствии с таблицей 1.

Таблица 1 – Варианты исполнения счетчиков

Вариант исполнения

Интерфейс

Условное

обозначение

СЭТ-1М.01М

СЭТ-1М.01М.01

ИЛГШ.411152.160

ИЛГШ.411152.160-01

Число каналов

измерения

RS-485, оптопорт

является

CAN, оптопорт

RS-485, оптопорт, CAN

счетчик СЭТ-1М.01М.07

СЭТ-1М.01М.04ИЛГШ.411152.160-02

СЭТ-1М.01М.05ИЛГШ.411152.160-03

СЭТ-1М.01М.06ИЛГШ.411152.160-04

СЭТ-1М.01М.07ИЛГШ.411152.160-05

Примечание - Базовым вариантом исполнения

ИЛГШ.411152.160-05.

Подключение счетчиков к сети производится через измерительные трансформаторы на-

пряжения и тока. Допускается непосредственное подключение счетчиков к сети по напряжению

с номинальными значениями напряжений из ряда: 100, 120, 127, 173, 190, 200, 220, 230 В.

Счетчики имеют раздельные (изолированные) цепи напряжения измерения и питания и

могут подключаться к измерительной сети по схеме с совместным и раздельным включением

цепей напряжения измерения и питания.

Лист № 3

Всего листов 11

При раздельном включении цепей измерения и питания индикаторы счетчиков и интер-

фейсы связи функционируют при наличии напряжения питания и отсутствии напряжения в из-

мерительной цепи.

4Учет энергии

Счетчики ведут независимый (раздельный) учет по каждому каналу измерения тока (для

счетчиков с двумя каналами измерения и учета) активной и реактивной энергии нарастающего

итога прямого и обратного направления.

5Измерение параметров сети

Счетчики измеряют мгновенные значения (с программируемым временем интегрирова-

ния) физических величин, характеризующих однофазную электрическую сеть по двум каналам

измерения, и могут использоваться как измерители или датчики параметров, приведенных в

таблице 2.

Таблица 2

Наименование параметраЦена ед. млад-Примечание

шего разряда

индикатора

Активная мощность, Вт0,01Вт (кВт, МВт)

Реактивная мощность, вар0,01вар (квар, Мвар)

Полная мощность, ВА0,01В·А (кВ·А, МВ·А)

Напряжение, В0,01В (кВ)

Ток, А0,0001А (кА)

Частота сети, Гц0,01Гц

Коэффициент мощности0,01

cos

*Коэффициент искажения синусои-% с индикацией в старших раз-

дальности кривой напряжениярядах символов Fi

*Коэффициент искажения синусои-% с индикацией в старших раз-

дальности кривой токарядах символов Fu

Температура внутри счетчика, °С 1°С

Примечания

1Цена единицы младшего разряда и размерность указаны для коэффициентов транс-

формации напряжения и тока равных 1.

2Все физические величины индицируются на индикаторе счетчика с учетом введен-

ных коэффициентов трансформации напряжения и тока.

3Параметры, помеченные символом *, не имеют нормированных метрологических

характеристик и являются справочными.

6Испытательные выходы и вход включения режима поверки

В счетчике функционируют четыре объединенных по плюсу испытательных выхода ос-

новного передающего устройства. Каждый испытательный выход может конфигурироваться

для формирования импульсов телеметрии одного из каналов учета энергии (активной, реактив-

ной, прямого и обратного направления) для 1-го или 2-го канала измерения тока и работать:

в основном режиме (А) с передаточным числом 5000 имп/(кВт

ч), имп/(квар

ч);

в поверочном режиме (В) с передаточным числом 160000 имп/(кВт

ч), имп/(квар

ч).

Переключение из основного режима телеметрии (А) в поверочный режим (В) произво-

диться напряжением, подаваемым на вход включения режима поверки.

Лист № 4

Всего листов 11

7Устройство индикации

Счетчики имеют жидкокристаллический индикатор с подсветкой (ЖКИ) для отображения

учтенной энергии и измеряемых величин и одну (для одноканальных счетчиков) или две (для

двухканальных счетчиков) кнопки управления режимами индикации.

Счетчики в режиме индикации основных параметров позволяют отображать на индикато-

ре по каждому каналу измерения и trial:

текущую активную и реактивную энергию нарастающего итога по текущему направ-

лению;

учтенную активную и реактивную энергию нарастающего итога прямого и обратного

направления.

Счетчик в режиме индикации вспомогательных параметров позволяет отображать на ин-

дикаторе:

данные вспомогательных режимов измерения, приведенных в таблице 2;

версию программного обеспечения (ПО) счетчика;

контрольную сумму метрологически значимой части ПО.

Все данные основных и вспомогательных режимов измерения отображаются с учетом

введенных в счетчик коэффициентов трансформации по напряжению и току для каждого канала

измерения.

8Интерфейсы связи

Счетчики имеют три равноприоритетных, независимых, изолированных интерфейса свя-

зи: RS-485, CAN и оптический интерфейс (по ГОСТ IEC 61107-2011). Интерфейсы RS-485 и

CAN могут отсутствовать в составе счетчиков в зависимости от варианта исполнения

(таблица 1). Оптический интерфейс (оптопорт) присутствует в счетчиках любых вариантов ис-

полнения.

Счетчики по интерфейсам RS-485 и оптическому интерфейсу поддерживают ModBus-

подобный, СЭТ-4ТМ.02-совместимый протокол и обеспечивают возможность дистанционного

управления функциями, программирования (перепрограммирования) режимов и параметров и

считывания параметров и данных измерений.

Счетчики c CAN-интерфейсом поддерживают обмен данными с 11 и 29 битными иденти-

фикаторами в соответствии с CAN Specification version 2.0 Part B.

Счетчики c CAN-интерфейсом обеспечивают чтение и изменение идентификатора объекта

по CAN-интерфейсу посредством LSS протокола по стандарту DSP305.

Работа со счетчиками через интерфейсы связи может производиться с применением про-

граммного обеспечения «Конфигуратор СЭТ-4ТМ».

Доступ к параметрам и данным со стороны интерфейсов связи защищен паролями на чте-

ние и программирование (два уровня доступа). Метрологические коэффициенты и заводские

параметры защищены аппаратной перемычкой и не доступны без снятия пломб завода-

изготовителя и нарушения оттиска поверительного клейма.

9Защита от несанкционитрованного доступа

Для защиты от несанкционированного доступа в счетчиках предусмотрена установка на-

весной пломбы и мастичной пломбы организации осуществляющей поверку счетчика, а так же

мастичной пломбы ОТК завода-изготовителя.

После установки на объект крышки зажимов счетчиков должны пломбироваться навес-

ными пломбами обслуживающей организации. Внешний вид счетчика и схема пломбирования

приведены на рисунках 1, 2.

Лист № 5

Всего листов 11

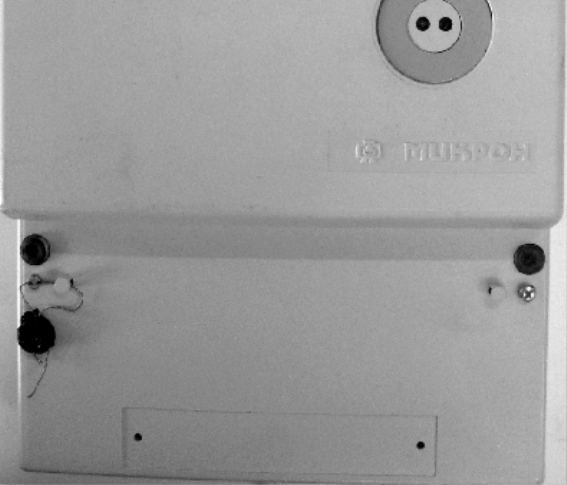

Рисунок 1 - Внешний вид счетчика с установленной крышкой зажимов

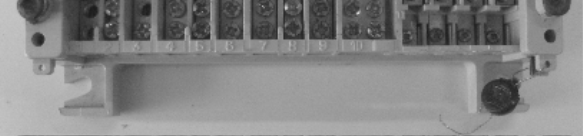

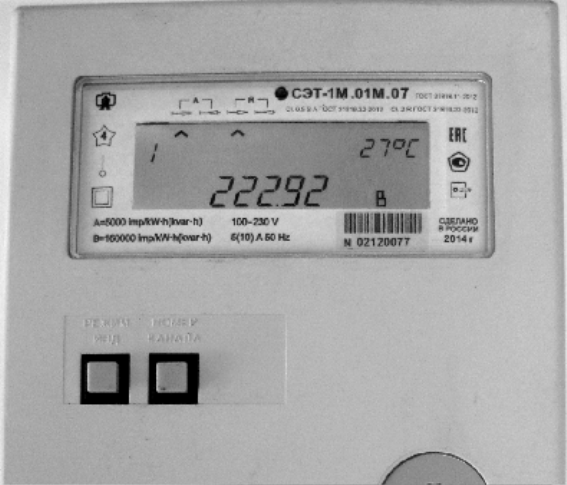

Рисунок 2 - Внешний вид счетчика со снятой крышкой зажимов

Мастичная

пломба

с оттиском

клейма ОТК

Мастичная

пломба

с оттиском

поверительного

клейма

Винты крепления крышки зажимов

Навесная пломба эксплуатирую-

щей организации

Навесная пломба с оттиском

поверительного клейма

Лист № 6

Всего листов 11

10Условия эксплуатации

В части воздействия климатических факторов внешней среды и механических нагрузок

счетчики соответствуют условиям группы 4 по ГОСТ 22261-94 для работы при температуре ок-

ружающего воздуха от минус 40 до плюс 60

С, относительной влажности до 100 % при темпе-

ратуре 25

С и на высотах до 3000 метров над уровнем моря. Счетчики устойчивы к воздейст-

вию инея.

Счетчики виброустойчивы в диапазоне частот от 5 до 150 Гц, удароустойчивы при воз-

действии ударов многократного действия и ударопрочны при воздействии ударов одиночного

действия согласно ГОСТ 22261-94 для электронных измерительных приборов группы 4.

Счетчики, при климатических и механических воздействиях в части предельных условий

транспортирования соответствует требованиям, установленным для электронных измеритель-

ных приборов групп 4 ГОСТ 22261-94 при температуре окружающего воздуха от минус 40 до

плюс 70

С.

Корпуса счетчиков по степени защищенности от проникновения воды и посторонних

предметов соответствуют степени IР53 по ГОСТ 14254-96.

Программное обеспечение

Программное обеспечение (ПО) счетчиков имеет структуру с разделением на метрологи-

чески значимую и метрологически незначимую части. Каждая структурная часть исполняемого

кода программы во внутренней памяти микроконтроллера защищается циклической контроль-

ной суммой, которая непрерывно контролируется системой диагностики счетчиков.

Метрологические характеристики счетчиков напрямую зависят от калибровочных коэф-

фициентов, которые записываются в память счетчиков на заводе-изготовителе на стадии калиб-

ровки. Калибровочные коэффициенты защищаются циклическими контрольными суммами,

которые непрерывно контролируется системой диагностики счетчиков. Массивы калибровоч-

ных коэффициентов защищены аппаратной перемычкой защиты записи и не доступны для из-

менения без вскрытия счетчиков.

При обнаружении ошибок контрольных сумм (КС) системой диагностики устанавливают-

ся флаги ошибок в слове состояния счетчиков и отображением сообщения об ошибке на ЖКИ:

Е-09- ошибка КС программы;

Е-10- ошибка КС массива калибровочных коэффициентов.

Идентификационные характеристики ПО счетчиков приведены в таблице 3.

Таблица 3

Идентификационные данные (признаки)

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО

Алгоритм вычисления цифрового идентификатора ПО

Значение

S101_418.p.s

04.18.хх

0x9A51

CRC 16 (ModBus RTU)

Примечание - Номер версии ПО состоит из трех полей, каждое поле содержит два символа:

первоеполе - код устройства (04– СЭТ-1М.01М);

второеполе – номерверсииметрологическизначимой частиПО(18);

третьеполе – номер версииметрологически не значимой части ПО (хх).

Версия ПО и цифровой идентификатор ПО могут отображаться на табло ЖКИ в кольце

режимов индикации вспомогательных параметров. Метрологические характеристики нормиро-

ваны с учетом влияния программного обеспечения.

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО

счетчика и измерительную информацию.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных из-

менений - высокий.

Лист № 7

Всего листов 11

Метрологические и технические характеристики

Метрологические и технические характеристики приведены в таблице 4.

от 70 до 276;

от 35 до 276

0,5S по ГОСТ 31819.22-2012;

1по ГОСТ 31819.23-2012

реактивной мощности (sin

=0,5, sin

=0,25

при индуктивной и емкостнойнагрузках),

полной мощности,

напряжения,

тока,

реактивной энергии и мощности

0,03 при 0,05Iном

Iмакс, cos

=1;

0,05 при 0,05Iном

Iмакс, cos

=0,5

0,05 при 0,05Iном

Iмакс, sin

=1;

0,07 при 0,05Iном

Iмакс, sin

=0,5

Таблица 4

Значение

5 (10)

200

от 100 до 230

от 0 до 440

от 47,5 до 52,5

Наименование величины

Номинальный (максимальный) ток, А

Максимальный ток в течение 0,5 с, А

Стартовый ток (чувствительность), мА

Номинальное напряжение измерения и пита-

ния переменного тока, В

Установленный рабочий диапазон напряже-

ний, В:

измеренияи питания переменного тока

питания постоянного тока

Предельный рабочий диапазон напряжений

измерения и питания, В

Номинальная частота сети, Гц

Рабочий диапазон частот сети, Гц

Класс точности при измерении в прямом и об-

ратном направлении:

активной энергии

реактивной энергии

Пределы допускаемой основной относитель-

ной погрешности измерения, %:

активной мощности (cos

=0,5, cos

=0,25 при

индуктивной и емкостнойнагрузках),

0,5 при 0,05Iном

Iмакс, cos

=1;

0,6 при 0,05Iном

Iмакс, cos

=0,5;

1,0 при 0,01Iном

0,05Iном, cos

=1;

1,0 при 0,02Iном

0,05Iном, cos

=0,5;

1,0 при 0,05Iном

Iмакс, cos

=0,25

1,0 при 0,05Iном

Iмакс, sin

=1;

1,0 при 0,05Iном

Iмакс, sin

=0,5;

1,5 при 0,01Iном

0,05Iном, sin

=1;

1,5 при 0,02Iном

0,05Iном, sin

=0,5;

1,5 при 0,05Iном

Iмакс sin

=0,25;

(аналогично реактивной мощности);

0,9 в установленном рабочем диапазоне на-

пряжений от 70 до 276 В;

0,9 при Iном

Iмакс;

ëû

éù

ç÷

èø

0,9

0,02

ном

при 0,01Iном

Iном;

0,05 в диапазоне от 47,5 до 52,5 Гц;

(δp+δs)

частоты,

коэффициента активной мощности, δkp

Средний температурный коэффициент в диа-

пазоне температур от минус 40 до плюс 60

С,

%/К, при измерении:

активной энергии и мощности

Лист № 8

Всего листов 11

0,1

2 (4)

0,01

4, объединенных по плюсу;

30, в состоянии «разомкнуто»;

50, в состоянии «замкнуто»;

> 50 кОм, в состоянии «разомкнуто»;

< 200 Ом, в состоянии «замкнуто»

Продолжение таблицы 4

Наименование величины

Пределы допускаемой дополнительной по-

грешности измерения частоты, напряжения и

тока в диапазоне температур от минус 40 до

плюс 60

С,

tд, %

Значение

0,05

(

tн

)

, где

д – пределы допускае-

мой основной погрешности измеряемой ве-

личины, t – температура рабочих условий,

tн – температура нормальных условий

< 1,5 (после подачи напряжения)

35 В100 В230 В

602010

1 (при раздельном питании)

Начальный запуск, с

Полная мощность, потребляемая каждой по-

следовательной цепью, не более, В·А

Активная (полная) мощность, потребляемая

цепью напряжения и питания при совместном

включении, не более, Вт (В·А)

Ток потребления по цепи питания при раз-

дельном включении цепей измерения и пита-

ния от источника постоянного тока, не более,

мА

Входное сопротивление цепи измерения на-

пряжения, МОм

Жидкокристаллический индикатор:

числоиндицируемых разрядов

цена единицы младшего разряда при отобра-

жении энергии и коэффициентах трансформации

равных1, кВт

ч (квар

ч)

Характеристики испытательных выходов:

числовыходов

максимальноенапряжение, В

максимальныйток, мА

выходное сопротивление

5000;

постояннаясчетчика,имп/(кВт·ч)[имп/

(квар·ч)]

восновном режиме (телеметрии) (А),

160000

врежимеповерки (В)

Скорость обмена информацией, бит/с:

поинтерфейсуRS-485

38400, 19200, 9600, 4800, 2400, 1200, 600;

по оптопорту

9600;

поинтерфейсу CAN

250000

Помехоустойчивость:ТР ТС 020/2011, ГОСТ 31818.11-2012

кэлектростатическим разрядам

ГОСТ Р 51317.4.2-2010,

ГОСТ 30804.4.2-2013 (степень жесткости 4);

– к наносекундным импульсным помехамСТБ МЭК 61000-4-4-2006,

ГОСТ 30804.4.4-2013 (степень жесткости 4);

– к микросекундным импульсным помехамСТБ МЭК 61000-4-5-2006,

большой энергии;ГОСТ Р 51317.4.5-99 (степень жесткости 4);

– к радиочастотному электромагнитному полю; СТБ IEC 61000-4-3-2009,

ГОСТ 30804.4.3-2013 (степень жесткости 4);

– к колебательным затухающим помехам;ГОСТ Р 51317.4.12-99,

ГОСТ 30804.4.12-2002 (степень жесткости 3);

– к колебательным затухающим помехам;ГОСТ Р 51317.4.12-99,

ГОСТ 30804.4.12-2002 (степень жесткости 3);

Лист № 9

Всего листов 11

не более 1,5;

не более 1,8

Продолжение таблицы 4

Наименование величины

Значение

Помехоэмиссия

Сохранность данных при отключении питания

Защита информации

ТР ТС 020/2011, ГОСТ 30805.22-2013, ГОСТ

Р 51318.22-2006 для оборудования класса Б

10 лет в выключенном состоянии при тем-

пературе 50

Два уровня доступа и аппаратная защита

памяти метрологических коэффициентов

Циклическая, непрерывная

165000

178

325

Самодиагностика

Средняя наработка до отказа, ч

Средний срок службы, лет

Среднее время восстановления, ч

Межповерочный интервал, лет

Габаритные размеры, мм

Масса, кг:

счетчика

счетчикавтранспортной таре

Знак утверждения типа

наносится на панели счетчиков методом офсетной печати. В эксплуатационной документации

на титульных листах изображение знака утверждения типа наносится типографским способом.

Комплектность средства измерения

Комплект поставки счетчика приведен в таблице 5.

Согласно таблице 1

Таблица 5

Обозначение документа

Наименование и условное обозначение

Кол.

Счетчик электрической энергии многофункциональный

СЭТ-1М.01М.______(одно из исполнений)

Формуляр

ИЛГШ.411152.160ФО

ИЛГШ.411152.160РЭ

ИЛГШ.411152.160РЭ1

ИЛГШ.00004-01

ИЛГШ.411911.001

Руководство по эксплуатации

Методика поверки

Программное обеспечение «Конфигуратор СЭТ-4ТМ» с

версией ПО не ниже V20.01.09

Комплект монтажных частей

Индивидуальная упаковка

Поставляется по отдельному заказу организациям, проводящим послегарантийный ремонт и

поверку счетчиков.

Поставляется по отдельному заказу для работы со счетчиком через интерфейсы

RS-485 или оптопорт.

Поставляется по отдельному заказу для монтажа счетчика на электроподвижном

составе.

Возможна поставка без индивидуальной упаковки в коробке по 12 штук.

Примечание – Ремонтная документация разрабатывается и поставляется по отдельному догово-

ру с организациями, проводящими послегарантийный ремонт счетчиков.

Лист № 10

Всего листов 11

Поверка

осуществляется по документу ИЛГШ.411152.160РЭ1 «Счетчик электрической энергии много-

функциональный СЭТ-1М.01М. Руководство по эксплуатации. Приложение Д. Методика по-

верки», утвержденному ФБУ «Нижегородский ЦСМ» «23» июня 2014 г.

Перечень эталонов, применяемых при поверке:

Установка для поверки счетчиков электрической энергии автоматизированная УАПС-1М:

номинальное напряжение 230 В;

диапазон токов (0,01-10) А;

погрешностьизмерения активной/реактивной энергии

(0,15/0,3)%;

погрешностьизмерения токаи напряжения

0,3 %.

Частотомер электронно-счетный Ч3-63:

погрешностьизмерения 5·10

-7.

Секундомер СОСпр-2б-2:

цена деления 0,2 с;

классточности 2.

Сведения о методиках (методах) измерений

приведены в документе ИЛГШ.411152.160РЭ «Счетчик электрической энергии многофункцио-

нальный СЭТ-1М.01М. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к счетчикам

электрической энергии многофункциональным СЭТ-1М.01М

ГОСТ 31818.11-2012. Аппаратура для измерения электрической энергии переменного тока.

Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической

энергии.

ГОСТ 31819.22-2012. Аппаратура для измерения электрической энергии переменного тока.

Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и

0,5S.

ГОСТ 31819.23-2005. Аппаратура для измерения электрической энергии переменного тока.

Частные требования. Часть 23. Статические счетчики реактивной энергии.

ИЛГШ.411152.160ТУ.Счетчикиэлектрическойэнергиимногофункциональные

СЭТ-1М.01М. Технические условия.

Технический регламент Таможенного союза «О безопасности низковольтного оборудования»

ТР ТС 004/2011.

Технический регламент Таможенного союза «Электромагнитная совместимость технических

средств» ТР ТС 020/2011.

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

- осуществление торговли и товарообменных операций.

Изготовитель

Открытое акционерное общество «Нижегородское научно-производственное объединение име-

ни М. В. Фрунзе» (ОАО «ННПО имени М. В.Фрунзе»).

Адрес: 603950, Россия, г. Нижний Новгород, пр. Гагарина, д. 174,

Телефон (831) 469-97-14, факс (831) 466-66-00, e-mail: frunze @ nzif.ru

Лист № 11

Всего листов 11

Испытательный центр:

Федеральное бюджетное учреждение «Государственный региональный центр стандартизации,

метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)

603950, Россия, г. Нижний Новгород, ул. Республиканская, д. 1.

тел. (831) 428-78-78, факс (831) 428-57-48, e-mail:

mail@nncsm.ru

Аттестат аккредитации ФБУ "Нижегородский ЦСМ" по проведению испытаний средств изме-

рений в целях утверждения типа № 30011-13 от 27.11.2013 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологии______________Ф. В. Булыгин

М.п.«______»_______________2014 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
32558-08	Счетчики газа ротационные	ТЕМП	ООО "НПФ "ТЕМП", Украина, г.Ивано-Франковск	2 года	Перейти
70356-18	Счетчики холодной и горячей воды крыльчатые	Смарт Митер	ООО "Смарт Митер", г.Иваново	4 года - для гор.воды; 6 лет - хол.	Перейти
49060-12	Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности "Общество с ограниченной ответственностью "Петроэстейт" - бизнес-центр "Константа"	Нет данных	ООО "Оператор коммерческого учета", г.С.-Петербург	4 года	Перейти
16996-06	Счетчики газа ротационные	G4 РЛ, G6 РЛ	ОАО "Ямпольский приборостроительный завод", Украина, г.Ямполь	5 лет	Перейти
42286-09	Система автоматизированная информационно-измерительная коммерческого учета электрической энергии ПС 220 кВ "Спутник" - АИИС КУЭ ПС 220 кВ "Спутник"	Нет данных	ЗАО "Метростандарт", г.Москва	4 года	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуСчетчики электрической энергии многофункциональные СЭТ-1М.01МГРСИ 58138-14

Заказать поверку
Счетчики электрической энергии многофункциональные СЭТ-1М.01М
ГРСИ 58138-14
