Приложение к свидетельству № 48460

об утверждении типа средств измерений

Лист № 1

всего листов 18

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Системы измерительные газоаналитические 9010/9020

Назначение средства измерений

Системы измерительные газоаналитические 9010/9020 предназначены для измерения дов-

зрывоопасных концентраций горючих газов и паров горючих жидкостей, объемной доли кислорода

и вредных газов в воздухе рабочей зоны, а также выдачи сигнализации при превышении измеряе-

мой величиной установленных пороговых значений.

Описание средства измерений

Системы измерительные газоаналитические 9010/9020 (далее - системы) являются стацио-

нарными приборами непрерывного действия.

В состав системы входит центральный блок управления, питания и сигнализации (далее –

ЦБУ), первичные измерительные преобразователи (ПИП) и линии связи ЦБУ с ПИП (включая

барьеры искробезопасности типа K*D0-CS-Ex*.5* и соединительные коробки типа HT11).

Центральный блок управления (ЦБУ) выпускается в шести исполнениях:

- 9010 LCD Wall Mount – для настенного монтажа, одноканальный;

- 9020 LCD Wall Mount – для настенного монтажа, двухканальный;

- 9010 LCD – в виде платы для установки в шасси, одноканальный;

- 9020 LCD – в виде платы для установки в шасси, двухканальный;

- 9020-4 LCD Wall Mount – для настенного монтажа (2 платы модели 9020 LCD), четырехка-

нальный;

- корпус ABS настенного монтажа для до 5 плат 9010 LCD, 9020 LCD (макс. 10 изм. каналов).

Платы 9010 LCD, 9020 LCD могут устанавливаться в шасси для 10 плат (не более 20 измери-

тельных каналов), для 5 плат 9010 LCD, 9020 LCD (не более 10 измерительных каналов) и для 2 плат

9010 LCD, 9020 LCD (не более 4 измерительных каналов)

В качестве первичных измерительных преобразователей используются:

- газоанализаторы серии ULTIMA X, модификаций ULTIMA XE, ULTIMA XIR, ULTIMA

XL;

- газоанализаторы ULTIMA OPIR-5;

- газоанализаторы сероводорода ULTIMA MOS-5, MOS-5E;

- газоанализаторы PrimaX I, PrimaX P, PrimaX IR;

- датчики серии 47K модификаций 47K-ST, 47K-PRP, 47K-HT;

- датчики D7010.

Принцип действия:

- PrimaX I – электрохимический;

- PrimaX P, ULTIMA XE – электрохимический для определения вредных газов и кислорода,

термокаталитический для определения горючих газов;

- PrimaX IR, ULTIMA XIR – оптический инфракрасный абсорбционный для определения

горючих газов и диоксида углерода;

- ULTIMA XL - электрохимический для определения вредных газов и кислорода, термока-

талитический или оптический для определения горючих газов;

- ULTIMA MOS-5, MOS-5E – полупроводниковый;

- ULTIMA OPIR-5 - недисперсионный инфракрасный (NDIR);

- 47K, D7010 – термокаталитический.

Способ отбора пробы – диффузионный.

Каждый канал ЦБУ комплектуется канальным модулем и используется для соединения с

одним (9010) или двумя (9020) измерительными преобразователями. Канальный модуль 9010 яв-

ляется картой системы управления для одного канала, Канальный модуль 9020 предназначен для

двух каналов измерения. Канальный модуль служит для питания первичных измерительных пре-

Лист № 2

всего листов 18

образователей, индикации результатов измерений (одни цифровой дисплей для модуля 9010, два

цифровых дисплея для модуля 9020), выдачи сигнализации и формирования управляющих сигна-

лов для внешних исполнительных устройств.

Канальный модуль 9010 имеет три произвольно настраиваемых пороговых устройства, сра-

батывающих при превышении измеряемой величиной заданных пороговых значений. Канальный

модуль 9020 имеет три общих произвольно настраиваемых пороговых устройства для 2-х измери-

тельных каналов; сигнализация о срабатывании производится с помощью индивидуальных для

каждого канала светодиодов и оптических реле, а также обобщенных для 2-х каналов 3-х реле тре-

воги.

Для непрерывной регистрации результатов измерений каждый модуль имеет аналоговый

(4÷20) мА и цифровой выход (интерфейс RS-485).

ЦБУ всех типов имеют обычное исполнение и должны устанавливаться во взрывобезопас-

ных зонах помещений и наружных установок.

ПИП конструктивно выполнены в пыле- и водонепроницаемых корпусах, в которых разме-

щены:

- ПИП с аналоговым выходом (0÷3,5 мА–сигналы статуса и 4 ÷ 20 (22) мА – выходной сиг-

нал), чувствительный элемент (сенсор) и преобразующая электронная схема;

- для термокаталитических пассивных ПИП – чувствительный элемент и клеммная колодка.

Также возможна комплектация газоанализаторов PrimaX IR, PrimaX P и газоанализаторов

серии ULTIMA X клеммной коробкой с поддержкой HART.

ПИП обеспечивают:

- выдачу измерительной и служебной информации на жидкокристаллический дисплей (для

газоанализаторов серии ULTIMA X и газоанализаторов PrimaX I, PrimaX P, ULTIMA OPIR-5,

ULTIMA MOS-5, ULTIMA MOS-5E);

- выдачу унифицированного выходного аналогового токового сигнала (4-20) мА (для газо-

анализаторов серии ULTIMA X и газоанализаторов PrimaX I, PrimaX IR, PrimaX P, ULTIMA OPIR-5,

ULTIMA MOS-5, ULTIMA MOS-5E);

- выдачу цифрового сигнала по протоколу HART (для газоанализаторов серии ULTIMA X и

газоанализаторов PrimaX IR, PrimaX P, ULTIMA OPIR-5, ULTIMA MOS-5) – по заказу;

- выдачу цифрового сигнала по интерфейсу RS485, протокол ModBus (для газоанализаторов

ULTIMA OPIR-5, ULTIMA MOS-5, ULTIMA MOS-5E)

- срабатывание реле "Тревога" и "Неисправность" (для газоанализаторов серии ULTIMA X

и газоанализаторов PrimaX I, PrimaX P, ULTIMA OPIR-5, ULTIMA MOS-5, ULTIMA MOS-5E).

Маркировки взрывозащиты:

- PrimaX I Ex ia IIC T4 Ga, Ex ia IIIC T130°C Db

- PrimaX P Ex d ia IIC T4 Gb, Ex ia t IIIC Т130°C Db

- PrimaX IR Ex d IIC T4 Gb, Ex t IIIC T130°C Db

- 47K-ST Ex d IIC T6 Gb, Ex t IIIC T85°C Db

- 47K-PRP Ex d IIC T4 Gb, Ex t IIIC T135°C Db

-

соединительные коробки

Junction Box 47K: Ex d IIC T6, T4 Gb, Ex t IIIC T85°C, T135°C Db

или

Ex e IIC T6, T4 Gb, Ex t IIIC T85°C, T135°C Db

- 47K-HTEx d IIC T3 Gb, Ex t IIIC T200°C Db

- Ultima XE Ex d IICT4 Gb, Ex d ibIIC T6Gb, Ex d ia IIC T6 Gb

- Ultima XIR Ex d IIC T5 Gb

- ULTIMA XL Ex d IICT6 Gb, Ex d ibIIC T6Gb

- ULTIMA OPIR-5 Ex d IIB+H2 T4 Gb, Ex t IIIC T135

o

C Db

- ULTIMA MOS-5 Ex d IIB+H2 T5 Gb

- ULTIMA MOS-5E Ex d e m IIC T5,T4 Gb

- D7010 Ex d II CT5 Gb или Ex d e IIC T6, T5, T4, T3 Gb

Лист № 3

всего листов 18

Программное обеспечение

ЦБУ и ПИП системы (за исключением термокаталитических датчиков серии 47K и D-7010)

имеют встроенное программное обеспечение, разработанное изготовителем специально для реше-

ния задач измерения содержания определяемых компонентов в воздухе рабочей зоны. Термоката-

литические датчики серии 47K и D-7010 являются аналоговыми устройствами и не содержат мик-

ропроцессоров со встроенным программным обеспечением

Встроенное программное обеспечение выполняет следующие основные функции:

- прием и обработку измерительной информации;

- формирование выходного аналогового и цифрового сигналов;

- управление работой реле "Тревога" и "Неисправность" (при наличии);

- диагностику аппаратной и программной частей.

Программное обеспечение идентифицируется отображением номера версии на дисплее при

включении питания, а также по запросу через интерфейс HART, RS-485 (при наличии).

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Наименова-ние

про-граммного

обеспечения

Идентификационное на-

имено-вание программ-

ного обеспе-чения

Номер версии

(идентификаци-

онный номер)

программного

обеспечения

Алгоритм вы-

числения циф-

рового иденти-

фикатора про-

граммного обес-

печения

PrimaX P / PrimaX

I software

1.07

0хB374

CRC16

PrimaX IR software

3.0

0xC02B

CRC16

ULTIMA OPIR-5

329037.out

B

0x49AC

ULTIMA XE

SK10000014157

3.5E

0xED6A

ULTIMA XIR

SK10000014157

3.5E

0xED6A

ULTIMA XL

SK3068-1034

1.2

0x074A

Цифровой

идентификатор

программного

обес-печения

(контрольная

сумма испол-

няемого кода)

PrimaX_Bootloader_

V1.07.0150_(V1.07.0321).

a43

PrimaX_1.07.0321.prx

PrimaX_IR_v3_APP.dat

PrimaX_IR_v3_full.fin

ULTIMA MOS-5

ULTIMA MOS-5E

32418.hex

MOS-5E (S4100T)

D

3

0x6B20

0 x 02

ЦБУ 9010, 9020

9020rev4.2.hex

4.2

0xee

Суммирование

по всем адресам

флэш-памяти

Exclusive OR

CRC 8

Pure additive

16bit

Pure additive

16bit

Pure additive

16bit

Pure addtive 8bit

Примечание - номер версии ПО должен быть не ниже указанной в таблице.

Влияние встроенного программного обеспечения учтено при нормировании метроло-

гических характеристик.

Уровень защиты встроенного программного обеспечения от преднамеренных или непред-

намеренных изменений - «С» по МИ 3286-2010.

Внешний вид ЦБУ представлен на рисунке 1, внешний вид ПИП – на рисунке 1

Лист № 4

всего листов 18

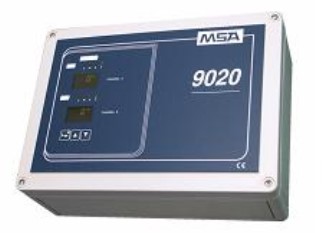

г) 9020 LCD Wall Mount – для настенного

монтажа

е) корпус ABS настенного монтажа

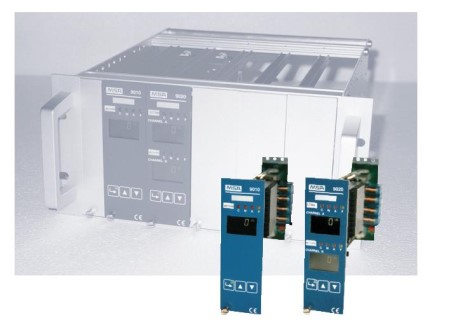

а) 9010 LCD – в виде платы для установки в

шасси

б) 9020 LCD – в виде платы для установки в

шасси

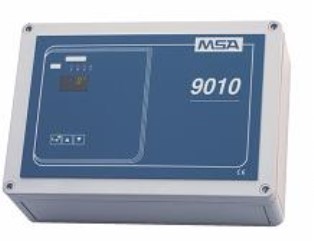

в) 9010 LCD Wall Mount – для настенного

монтажа

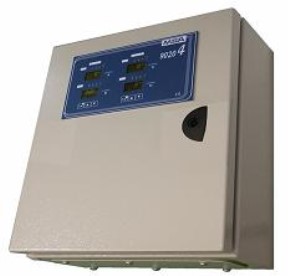

д) 9020-4 LCD Wall Mount – для настенного

монтажа

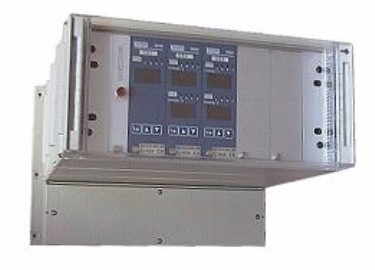

ж) шасси для 10 плат

Рисунок 1 – Внешний вид ЦБУ различных исполнений

Лист № 5

всего листов 18

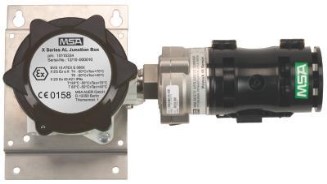

а) Ultima XIR

б) Ultima XE

г) ULTIMA MOS-5

в) ULTIMA MOS-5E

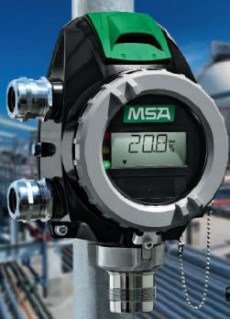

д) PrimaX I

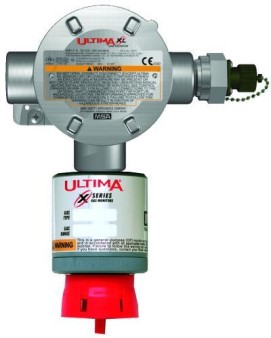

е) ULTIMA XL

ж) ULTIMA OPIR-5

и) D7010

з) PrimaX IR

к) 47K

Рисунок 2 – Внешний вид ПИП, входящих в состав системы

Лист № 6

всего листов 18

Метрологические и технические характеристики

1) Диапазоны показаний, диапазоны измерений и пределы допускаемой основной погреш-

ности измерительных каналов систем приведены в таблицах 2 – 13.

Таблица 2 – Характеристики измерительного канала с первичным измерительным преобра-

зователем ULTIMA XE и ULTIMA XL для измерения довзрывоопасных концентраций горючих

газов и паров горючих жидкостей (термокаталитический сенсор)

Определяемый компо-

нент

Диапазон измерений

% НКПРобъемной доли,

%

Пределы допускае-

мой основной абсо-

лютной погрешно-

сти, % НКПР

T

Номинальное

время установле-

ния показаний

0,9ном

, с

метан (СН

4

)От 0 до 50От 0 до 2,2

±

5

35

этан (C

2

H

6

)От 0 до 50От 0 до 1,25± 530

пропан (С

3

Н

8

)От 0 до 50От 0 до 0,85

±

5

55

н-бутан (С

4

Н

10

)От 0 до 50От 0 до 0,7

±

5

38

изобутан (i-C

4

H

10

)От 0 до 50От 0 до 0,65± 536

н-пентан (С

5

Н

12

)От 0 до 50От 0 до 0,7

±

5

65

гексан (С

6

Н

14

)От 0 до 50От 0 до 0,5

±

5

28

этилен (С

2

Н

4

)От 0 до 50От 0 до 1,15

±

5

27

ацетилен (C

2

H

2

)От 0 до 50От 0 до 1,15± 525

водород (Н

2

)От 0 до 50От 0 до 2,0

±

5

15

аммиак (NH

3

)От 0 до 33От 0 до 5± 560

пропилен (C

3

H

6

)От 0 до 50От 0 до 1,0± 530

циклопентан (C

5

H

10

)От 0 до 50От 0 до 0,7± 547

Примечания:

1) Пределы допускаемой основной погрешности нормированы для анализируемых сред, содержа-

щих только один определяемый компонент;

2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР;

3) Значения НКПР указаны в соответствии с ГОСТ Р 51330.19-99;

4) Номинальное время установления показаний указано при расходе поверочной газовой смеси

1,0 дм

3

/мин.

O

2

(кислород)

50

От 0 до 100 млн

-1

30

От 0 до 500 млн

-1

30

CO (оксид

углерода)

новной погрешности

Определяе-

мый компо-

та

тельной

ное время

установле-

T

Таблица 3 - Характеристики измерительного канала с первичным измерительным преобра-

зователем ULTIMA XE и ULTIMA XL для измерения объемной доли кислорода и вредных газов

(электрохимический сенсор)

Диапазон измерений

Пределы допускаемой ос-Номиналь-

Диапазон показаний объемной доли опре-

нент

объемной долиделяемого компонен-

абсолютной

относи-

ния показа-

ний

0,9ном

, с

1

6

2

От 0 до 10,0 %

От 0 до 25,0 %

От 0 до 1000 млн

-1

3

От 0 до 10,0 %

От 0 до 25,0 %

От 0 до 20 млн

-1

Св. 20 до 100 млн

-1

От 0 до 20 млн

-1

Св. 20 до 500 млн

-1

От 0 до 20 млн

-1

Св. 20 до 1000 млн

-1

45

±

0,5 % (об.д.) -

±

0,5 % (об.д.) -

±

2 млн

-1

-

±

10 %

±

2 млн

-1

-

±

10 %

±

2 млн

-1

-

±

10 %

30

Лист № 7

всего листов 18

От 0 до 50 млн

От 0 до 10 млн

-1

±

H S (серово-

дород)

±

От 0 до 10 млн

-1

±

дород)

±

От 0 до 4 млн

-1

±

азота)

±

От 0 до 3 млн

-1

±

HCl (хлорис-

±

От 0 до 50 млн

-1

±

От 0 до 20 млн-

-1

±

От 0 до 50 млн-

От 0 до 5 млн

90

Cl (хлор)

тый водород)

123456

AsH

3

(арсин)

От 0 до 2,0 млн

-1

*

От 0 до 0,5 млн

-1

±

0,1 млн

-1

- 75

HCN (циани-

стый водо-От 0 до 50 млн

-1

*От 0 до 10 млн

-1

±

2 млн

-1

-75

род)

Н

2

(водород)

От 0 до 1000 млн

-1

От 0 до 1000 млн

-1

±

100 млн

-1

-

120

От 0 до 10 млн

-1

От 0 до 10 млн

-1

±

1,5 млн

-1

-

-1

От 0 до 10 млн

-1

±

1,5 млн

-1

-

2

От 10 до 50 млн

-1

-

±

15 %

30

От 0 до 100 млн

-1

Св. 10 до 100 млн

-1

-

1,5 млн

-1

-

15 %

H

2

S (серово-

От 0 до 500 млн

-1

Св. 10 до 500 млн

-1

-

1,5 млн

-1

-

15 %

30

NO (оксид

От 0 до 100 млн

-1

Св. 4 до 100 млн

-

1

-

0,8 млн

-1

-

20 %

30

РН

3

(фосфин) От 0 до 2,0 млн

-1

*

От 0 до 2,0 млн

-1

±

0,2 млн

-1

-75

тый водород)

От 0 до 50 млн

-1

Св. 3 до 50 млн

-1

-

0,6 млн

-1

-

20 %

70

-1

От 0 до 20 млн

-1

±

4 млн

-1

-

Св. 20 до 50 млн

-1

-± 20 %

NH

3

(аммиак) От 0 до 100 млн

-1

Св. 20 до 100 млн

-1

-

4 млн

-1

± 20 %

300

От 0 до 1000 млн

-1

*

Св. 50 до 1000 млн

-1

-

10 млн

-1

± 20 %

-1

От 0 до 0,3 млн

-1

±

0,06 млн

-1

-

Св. 0,3 до 5 млн

-1

-

±

20 %

2

От 0 до 10 млн

-1

* От 0 до 10 млн

-1

±

2,0 млн

-1

- 120

От 0 до 20 млн

-1

* От 0 до 20 млн

-1

±

3,0 млн

-1

- 120

HF (фторис- От 0 до 10 млн

-1

*

От 0 до 10 млн

-1

±

1 млн

-1

-120

От 0 до 10 млн

60

-1

±

От 0 до 4 млн-

2

сер )

NO

2

(диоксид

-1

От 0 до 1 млн

-1

±

0,2 млн

-1

-

азота)

Св. 1 до 10 млн

-1

-

±

20 %

SO

ы

(диоксид

От 0 до 25 млн

-1

Св. 4 до 25 млн

-1

-

0,5 млн

-1

± 20 %

60

От 0 до 100 млн

-1

* От 0 до 100 млн

-1

± 15 млн

-1

- 60

Примечание: диапазоны, отмеченные знаком «*» не предназначены для контроля ПДК рабочей зоны и

могут использоваться только при контроле аварийных выбросов

Таблица 4 – Характеристики измерительного канала с первичным измерительным преобра-

зователем ULTIMA XIR и ULTIMA XL для измерения довзрывоопасных концентраций горючих

газов и паров горючих жидкостей (инфракрасный сенсор)

Определяемый ком-

понент

Диапазон измерений

объемной доли,% НКПР

%

Пределы допускаемой

основной погрешности

абсолютной, относи-

% НКПРтельной, %

Поверочный ком-

понент / кривая

линеаризации

1

метан (СН

4

)

этан (C

2

H

6

)

2

От 0 до 2,2

Св. 2,2 до 4,4

От 0 до 1,25

Св. 1,25 до 2,5

34

От 0 до 50 ± 5

Св. 50 до 100-От

0 до 50± 5

Св. 50 до 100-

56

-метан / 1 (метан)

± 10

-этан / 3 (этан)

± 10

Лист № 8

всего листов 18

T

123456

пропан (С

3

Н

8

)От 0 до 0,85От 0 до 50± 5-пропан / 2 (пропан)

Св. 0,85 до 1,7Св. 50 до 100-± 10

н-бутан (С

4

Н

10

)От 0 до 0,7От 0 до 50± 5-бутан / 4 (бутан)

Св. 0,7 до 1,4Св. 50 до 100-± 10

изобутан (i-C

4

H

10

)От 0 до 0,75От 0 до 50± 5-изобутан / 4 (бутан)

н-пентан (С

5

Н

12

)От 0 до 0,7От 0 до 50± 5-пентан / 2 (пропан)

гексан (С

6

Н

14

)От 0 до 0,5От 0 до 50± 5-гексан / 6 (гексан)

этилен (С

2

Н

4

)От 0 до 1,15От 0 до 50± 5-этилен / 8 (этилен)

2-бутанон (метилОт 0 до 0,9От 0 до 50± 8-пропан / 2 (пропан)

этил кетон, C

4

H

8

O)

ацетон (C

3

H

6

O)От 0 до 1,25От 0 до 50± 8-пропан / 8 (этилен)

1,3-бутадиен (C

4

H

6

)От 0 до 0,7От 0 до 50± 8-пропан / 8 (этилен)

диэтиловый эфирОт 0 до 0,85От 0 до 50± 8-пропан / 2 (пропан)

(C

4

H

10

O)

этанол (этиловыйОт 0 до 1,55От 0 до 50± 8-пропан / 6 (гексан)

спирт, C

2

H

5

OH)

этиленоксид (C

2

H

4

O) От 0 до 1,3От 0 до 50± 8-пропан / 6 (гексан)

2-пропанол (изопро- От 0 до 1,0От 0 до 50± 8-пропан / 6 (гексан)

пиловый спирт,

CH

3

CH(OH)CH

3

)

пропилен оксидОт 0 до 0,95От 0 до 50± 8-пропан / 2 (пропан)

(C

3

H

6

O)

Толуол (С

6

Н

5

СН

3

)От 0 до 0,55От 0 до 50± 8-пропан / 8 (этилен)

циклопентан (C

5

H

10

) От 0 до 0,7От 0 до 50± 8-пропан / 7 (цикло-

пентан)

изобутилен (i-C

4

H

8

)От 0 до 0,8От 0 до 50± 8-пропан / 6 (гексан)

Метанол (метиловый От 0 до 2,75От 0 до 50± 8-пропан / 3 (этан)

спирт, CH

3

OH)

Циклогексан (C

6

H

12

) От 0 до 0,6От 0 до 50± 8-пропан / 2 (пропан)

Примечание:

1) Пределы допускаемой основной погрешности нормированы для анализируемых сред, содержащих

только один определяемый компонент;

2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР;

3) Значения НКПР указаны в соответствии с ГОСТ Р 51330.19-99;

4) Номинальное время установления показаний

0,9ном

30 с (при расходе газовой смеси 1,0 дм

3

/мин).

Таблица 5 – Характеристики измерительного канала с первичным измерительным преобра-

зователем ULTIMA XIR и ULTIMA XL для измерения объемной доли диоксида углерода (инфра-

красный сенсор)

Определяемый компонент

Номинальное время уста-

новления показаний

0,9ном

T

Диоксид углерода (СО

2

)

45

Диапазон изме-

рений объемной

доли опреде-

ляемого компо-

нента, %

От 0 до 2

От 0 до 5

Пределы допускаемой

основной абсолютной

погрешности, объем-

ная доля определяе-

мого компонента, %

± 0,1

± 0,2

Лист № 9

всего листов 18

От 0 до 5000 млн ∙м

Таблица 6 - Характеристики измерительного канала с первичным измерительным преобра-

зователем ULTIMA OPIR-5

Определяе-Диапазон показаний ин-Диапазон измерений инте-Пределы допускаемой основ-

мый компо-тегральной довзрыво-гральной довзрывоопаснойной погрешности, %

нентопасной концентрацииконцентрацииприведенной относительной

Метан (CH

4

)

-1

От 0 до 2500 млн

-1

∙м± 10-

Св. 2500 до 5000 млн

-1

∙м - ± 10

От 0 до 5 НКПР∙м

От 0 до 2000 млн ∙м

От 0 до 1 НКПР∙м

T

От 0 до 2,5 НКПР∙м± 10-

Св. 2,5 до 5 НКПР∙м - ± 10

Пропан

-1

От 0 до 1000 млн

-1

∙м± 10-

(C

3

H

8

)

Св. 1000 до 2000 млн

-1

∙м - ± 10

От 0 до 0,5 НКПР∙м± 10-

Св. 0,5 до 1 НКПР∙м - ± 10

Примечания:

1) Длина оптического пути (трассы), м:

- для диапазонов измерений метана от 0 до 5000 млн

-1

∙м

или пропана от 0 до 2000 млн

-1

∙мот 5 до 30, от 20 до 100, от 80 до 150

- для диапазонов измерений метана от 0 до 5 НКПР∙м или

пропана от 0 до 1 НКПР∙мот 5 до 30, от 20 до 100, от 50 до 150

2) Номинальное время установления показаний

T

0,5ном

- 8 с;

0,9ном

12 с.

Таблица 7 – Характеристики измерительного канала с первичным измерительным преобра-

зователем ULTIMA MOS-5, MOS-5E (для исполнений в «ppm»)

Диапазоны показанийДиапазон измеренийПределы допускаемой основной погрешности

объемной доли серово-объемной доли серово-приведенной, %относительной, %

дорода, млн

-1

дорода, млн

-1

От 0 до 50

T

От 0 до 20

От 0 до 20± 10-

От 0 до 100

Св. 20 до 100-± 10

Примечания

1) Для модификации ULTIMA MOS-5Е показания в диапазоне от 100 до 120 % от указанного диапазо-

на показаний отображаются на дисплее газоанализатора в мерцающем режиме.

2) Цена наименьшего разряда дисплея газоанализатора 1 млн

-1

.

3) Единица измерений объемной доли определяемого компонента млн

-1

на лицевой панели газоанали-

затора обозначается как «ppm».

4) Номинальное время установления показаний

0,9ном

60 с.

Таблица 8 - Характеристики измерительного канала с первичным измерительным преобра-

зователем ULTIMA MOS-5, MOS-5E (для исполнений в «мг/м

3

»)

От 0 до 75

Диапазоны показанийДиапазон измеренийПределы допускаемой основной погрешности

массовой концентрациимассовой концентрацииприведенной, %относительной, %

сероводорода, мг/м

3

сероводорода, мг/м

3

От 0 до 30

От 0 до 30± 10-

От 0 до 150

Св. 30 до 150-± 10

Примечания

1) Для модификации ULTIMA MOS-5Е показания в диапазоне от 100 до 120 % от указанного диапазо-

на показаний отображаются на дисплее газоанализатора в мерцающем режиме.

2) Цена наименьшего разряда дисплея газоанализатора 1 мг/м

3

.

3) Пересчет показаний, получаемых в единицах объемной доли, млн

-1

, в единицы массовой концентра-

ции, мг/м

3

, проводят путем умножения на коэффициент, равный для H

2

S - 1,42 (при условиях 20

°

С и

760 мм рт.ст.).

T

4) Номинальное время установления показаний

0,9ном

60 с.

Лист № 10

всего листов 18

Таблица 9 – Характеристики измерительного канала с первичным измерительным преобра-

зователем PrimaX P для измерения довзрывоопасных концентраций горючих газов и паров горю-

чих жидкостей (термокаталитический сенсор)

Определяемый компо-Диапазон измеренийПределы допускае-Номинальное

нент% НКПРобъемной доли, мой основной абсо- время установле-

%лютной погрешно-ния показаний

сти, % НКПР Т

0,9 ном

, с

метан (СН

4

)От 0 до 50От 0 до 2,2

±

5

30

этан (C

2

H

6

)От 0 до 50От 0 до 1,25± 530

пропан (С

3

Н

8

)От 0 до 50От 0 до 0,85

±

5

30

н-бутан (С

4

Н

10

)От 0 до 50От 0 до 0,7

±

5

30

изобутан (i-C

4

H

10

)От 0 до 50От 0 до 0,65± 530

н-пентан (С

5

Н

12

)От 0 до 50От 0 до 0,7

±

5

30

гексан (С

6

Н

14

)От 0 до 50От 0 до 0,5

±

5

30

этилен (С

2

Н

4

)От 0 до 50От 0 до 1,15

±

5

30

ацетилен (C

2

H

2

)От 0 до 50От 0 до 1,15± 530

пропилен (C

3

H

6

)От 0 до 50От 0 до 1,0± 530

циклопентан (C

5

H

10

)От 0 до 50От 0 до 0,7± 530

водород (Н

2

)От 0 до 50От 0 до 2,0

±

5

30

толуол (C

6

H

5

-CH

3

)От 0 до 50От 0 до 0,55

±

5

60

этанол (С

2

Н

5

OH)От 0 до 50От 0 до 1,55

±

5

30

ацетон(С

3

Н

6

O)От 0 до 50От 0 до 1,25

±

5

30

мeтанол (СН

3

OH)От 0 до 50От 0 до 2,75

±

5

30

Примечания:

1) Пределы допускаемой основной погрешности нормированы для анализируемых сред, содержа-

щих только один определяемый компонент;

2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР;

3) Значения НКПР указаны в соответствии с ГОСТ Р 51330.19-99;

4) Номинальное время установления показаний указано при номинальном значении расхода

1,0 дм

3

/мин.

30

От 0 до 100 млн

-1

От 0 до 200 млн

-1

От 0 до 500 млн

-1

*

CO (оксид

углерода)

30

Определяе-

мый компо-

нент

T

Таблица 10 – Характеристики измерительного канала с первичным измерительным преобра-

зователем PrimaX I и PrimaX P для измерения объемной доли кислорода и вредных газов (электро-

химический сенсор)

Диапазон измерений

Пределы допускаемой ос-Номинальное

Диапазон показанийобъемной доли опре-

новной погрешностивремя установ-

объемной долиделяемого компонен-абсолютной,Относи-

лен

и

я показа-

та объемная долятельной

ний

0,9ном

, с

6

1

O

2

(кисло-

род)

2

От 0 до 10,0 %

От 0 до 25,0 %

От 0 до 1000 млн

-1

*

3

От 0 до 10,0 %

От 0 до 25,0 %

От 0 до 20 млн

-1

Св. 20 до 100 млн

-1

От 0 до 30 млн

-1

Св. 30 до 200 млн

-1

От 0 до 40 млн

-1

Св. 40 до 500 млн

-1

От 0 до 50 млн

-1

Св. 50 до 1000 млн

-1

45

±

0,5 % -

±

0,5 % -

±

2 млн

-1

-

±

10 %

±

3 млн

-1

-

±

10 %

±

4 млн

-1

-

±

10 %

±

5 млн

-1

-

±

10 %

Лист № 11

всего листов 18

От 0 до 100 млн

-1

30

От 0 до 50 млн

-1

От 0 до 1000 млн

-1

*

90

30

От 0 до 20 млн

-1

От 0 до 50 млн

-1

*

70

От 0 до 10 млн

-1

70

От 0 до 30 млн

-1

100

От 0 до 20 млн

-1

*

60

30

От 0 до 10 млн

-1

120

6

12

От 0 до 10 млн

-1

H

2

S (серо-

От 0 до 20 млн

-1

водород)

От 0 до 50 млн

-1

N

H

3

(а

м

ми-

От 0 до 100 млн

-1

ак)

От 0 до 500 млн

-1

*

120

2

SO(ди

Cl

2

(

х

лор)

От 0 до 5 млн

-1

От 0 до 10 млн

-1

*

сид се

р

ы)

ок-

От 0 до 10 млн

-1

2

SO (диок

3

От 0 до 3,3 млн

-1

Св. 3,3 до 10 млн

-1

От 0 до 3,3 млн

-1

От 3,3 до 20 млн

-1

От 0 до 10 млн

-1

От 10 до 50 млн

-1

От 0 до 10 млн

-1

Св. 10 до 100 млн

-1

От 0 до 20 млн

-1

Св. 20 до 50 млн

-1

От 0 до 20 млн

-1

Св. 20 до 100 млн

-1

От 0 до 50 млн

-1

Св. 50 до 500 млн

-1

От 0 до 50 млн

-1

Св. 50 до 1000 млн

-1

От 0 до 0,3 млн

-1

Св. 0,3 до 5 млн

-1

От 0 до 10 млн

-1

От 0 до 2,5 млн

-1

Св. 2,5 до 10 млн

-1

От 0 до 4 млн

-1

Св. 4 до 20 млн

-1

От 0 до 10 млн

-1

Св. 10 до 50 млн

-1

От 0 до 20 млн

-1

Св. 20 до 100 млн

-1

45

±

0,5 млн

-1

-

-± 15 %

±

0,5 млн

-1

-

±

15 %

±

1,5 млн

-1

-

±

15 %

±

1,5 млн

-1

-

±

15 %

±

4 млн

-1

-

-± 20 %

±

4 млн

-1

-

-± 20 %

±

10 млн

-1

-

-± 20 %

±

10 млн

-1

-

-± 20 %

±

0,06 млн

-1

-

±

20 %

±

2,0 млн

-1

-

±

0,5 млн

-1

-

-± 20 %

±

0,8 млн

-1

-

-± 20 %

±

2 млн

-1

-

-± 20 %

±

4 млн

-1

-± 20 %

нистый во-

±

2 млн

-1

-

-1

сид се

р

ы)

-

От 0 до 100 млн

-1

*

HCN (

ц

иа-

От 0 до 10 млн

-1

*

дород)

От 0 до 20 млн

-1

*

HCl (хлори-

От 0 до 10 млн

-1

стый водо-

род)

От 0 до 20 млн

30

NO(дио

Н

2

(водород) От 0 до 1000 млн

-1

сид

2

азота)

к-

От 0 до 10 млн

-1

От 0 до 100 млн

-1

*

азота)

NO (оксид

От 0 до 100 млн

-1

*

3

фи )

РН

н

(фос-

От 0 до 1,0 млн

-1

От 0 до 5,0 млн

-1

*

От 0 до 4 млн

-1

Св. 4 до 10 млн

-1

От 0 до 4 млн

-1

Св. 4 до 20 млн

-1

От 0 до 4 млн

-1

Св. 4 до 30 млн

-1

От 0 до 1000 млн

-1

От 0 до 1 млн

-1

Св. 1 до 10 млн

-1

От 0 до 2 млн

-1

Св. 2 до 10 млн

-1

От 0 до 8 млн

-1

Св. 8 до 100 млн

-1

От 0 до 10 млн

-1

Св. 10 до 100 млн

-1

От 0 до 0,1 млн

-1

Св. 0,1 до 1 млн

-1

От 0 до 2,0 млн

-1

±

0,8 млн

-1

-

±

20 %

±

0,8 млн

-1

-

±

20 %

±

0,8 млн

-1

-

±

20 %

±

100 млн

-1

-

±

0,2 млн

-1

-

±

20 %

±

0,4 млн

-1

-

±

20 %

±

4 млн

-1

-

±

20 %

±

2 млн

-1

-

±

20 %

±

0,02 млн

-1

-

±

20 %

±

0,2 млн

-1

-

HF (фторис-

тыйводород)

От 0 до 10 млн

-1

*

±

1 млн

-1

-

Лист № 12

всего листов 18

син)

123456

A

s

H

3

(ар-

От 0 до 1,0 млн

-1

* От 0 до 0,5 млн

-1

±

0,1 млн

-1

- 30

Примечания:

1) Диапазоны измерений, отмеченные знаком «*» не предназначены для контроля ПДК рабочей зоны и

могут использоваться только при контроле аварийных выбросов.

2) Цена единицы наименьшего разряда шкалы, объемная доля:

- в диапазоне показаний от 0 до 10 млн

-1

0,1 млн

-1

- в диапазоне показаний св. 10 до 1000 млн

-1

1 млн

-1

- в диапазоне показаний от 0 до 10 % и от 0 до 25 % 0,1 %

3) По дополнительному заказу возможна поставка газоанализаторов PrimaX I, PrimaX P, отградуиро-

ванных в единицах измерений массовой концентрации мг/м

3

(пересчет результатов измерений, выра-

женных в объемных долях, млн

-1

, осуществляется автоматически для нормальных условий эксплуата-

ции)

Таблица 11 – Характеристики измерительного канала с первичным измерительным преоб-

разователем PrimaX IR

Диапазон измерений

Определяемый

компонент

объемной доли, % НКПР

%

Пределы допускаемой

основной погрешности

абсолютной, относитель-

% НКПРной, %

T

Номинальное

время установ-

ления показаний

0,9ном

, с

метан (СН

4

) От 0 до 2,2 От 0 до 50 ± 5 - 30

Св. 2,2 до 4,4 Св. 50 до 100 - ± 10

пропан (С

3

Н

8

) От 0 до 0,85 От 0 до 50 ± 5 - 30

Св. 0,85 до 1,7 Св. 50 до 100 - ± 10

н-бутан (С

4

Н

10

) От 0 до 0,7 От 0 до 50 ± 5 - 30

Св. 0,7 до 1,4 Св. 50 до 100 - ± 10

н-пентан (С

5

Н

12

) От 0 до 0,7 От 0 до 50 ± 5 - 30

гексан (C

6

H

14

) От 0 до 0,5 От 0 до 50 ± 5 - 30

Св. 0,5 до 1,0 Св. 50 до 100 - ± 10

гептан (С

7

Н

16

) От 0 до 0,55 От 0 до 50 ± 5 - 30

этилен (С

2

Н

4

) От 0 до 1,15 От 0 до 50 ± 5 - 30

Св. 1,15 до 2,3 Св. 50 до 100 - ± 10

толуол (C

6

H

5

-CH

3

) От 0 до 0,55От 0 до 50± 5-30

Примечания:

1) Пределы допускаемой основной погрешности нормированы для анализируемых сред, содержа-

щих только один определяемый компонент;

2) Диапазон показаний для всех определяемых компонентов от 0 до 100 % НКПР;

3) Значения НКПР указаны в соответствии с ГОСТ Р 51330.19-99.

4) Номинальное время установления показаний указано при номинальном значении расхода

1,5 дм

3

/мин.

котором нормированы

нентзаний % НКПР

новной абсолютной по-

Таблица 12 – Характеристики измерительного канала с первичным измерительным преоб-

разователем 47K (исполнений ST, PRP, HT)

Диапазон измерений, в

Определяемый компо-Диапазон пока-

пределы допускаемой ос-

Пр

е

делы допу

с

кае

м

ой ос-

новной погрешностигрешности, % НКПР

% НКПР% (об)

1

метан (СH

4

)

пропан (С

3

Н

8

)

2

От 0 до 100

3

От 0 до 50

45

От 0 до 2,2

±

4

От 0 до 0,85

±

4

Лист № 13

всего листов 18

1

н-бутан (С

4

Н

10

)

гексан (С

6

Н

14

)

водород (Н

2

)

этилен (С

2

Н

4

)

толуол (С

7

Н

8

)

этанол (С

2

Н

5

ОН)

ацетон (С

3

Н

6

О)

метанол (СН

3

ОH)

изобутан (и-C

4

H

10

)

циклопентан (C

5

H

10

)

2

От 0 до 100

3

От 0 до 50

От 0 до 10

От 0 до 50

4

От 0 до 0,7

От 0 до 0,5

От 0 до 2,0

От 0 до 1,15

От 0 до 0,55

От 0 до 1,55

От 0 до 1,25

От 0 до 0,55

От 0 до 0,65

От 0 до 0,7

5

±

5

±

5

±

10

±

5

±

5

±

5

±

5

±

5

± 5

0

Примечание - Номинальное время установления показаний T

,9ном

30 с.

Таблица 13 – Характеристики измерительного канала с первичным измерительным преоб-

разователем D7010

Определяемый компонент

Пределы допускаемой основ-

ной абсолютной погрешности,

% НКПР

метан (СH

4

)

пропан (С

3

Н

8

)

н-бутан (С

4

Н

10

)

гексан (С

6

Н

14

)

бензол (С

6

Н

6

)

этилен (С

2

Н

4

)

водород (Н

2

)

этанол (С

2

Н

5

ОН)

Диапазон измерений, в котором

нормированы пределы допус-

каемой основной погрешности

% НКПР% (об)

От 0 до 10 От 0 до 0,44

От 0 до 10 От 0 до 0,17

От 0 до 10 От 0 до 0,14

От 0 до 20 От 0 до 0,2

От 0 до 20 От 0 до 0,24

От 0 до 10 От 0 до 0,23

От 0 до 10 От 0 до 0,4

От 0 до 10 От 0 до 0,31

±

0,8

±

0,8

±

1,0

±

1,0

±

2,0

±

0,8

±

0,8

±

1,0

0

Примечание - Номинальное время установления показаний T

,9ном

30 с.

2) Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной

погрешности:

- для измерительных каналов с первичными измерительными преобразователями

PrimaX I, PrimaX P, PrimaX IR, 47K, D-70100,3

- для измерительных каналов с первичными измерительными преобразователями

ULTIMA MOS-5, MOS-5E, ULTIMA X0,5

- для измерительных каналов с первичными измерительными преобразователями

ULTIMA OPIR-50,2

3) Пределы допускаемой дополнительной погрешности от изменения температуры окру-

жающей среды на каждые 10ºС, в долях от пределов допускаемой основной погрешности, равны:

- для измерительных каналов с первичными измерительными преобразователями

47K-ST, PRP, HT, D-7010, PrimaX I, PrimaX P, PrimaX IR:

- в стандартном диапазоне рабочих температур0,5

- в расширенном диапазоне рабочих температур (кроме 47K-ST, HT)1,0

- для измерительных каналов с первичными измерительными преобразователями

ULTIMA MOS-5, MOS-5E, ULTIMA OPIR-5, 47K1,0

- для измерительных каналов с первичными измерительными преобразователями

ULTIMA X0,3

4) Пределы допускаемой дополнительной погрешности от изменения атмосферного давления

в рабочих условиях на каждые 3,3 кПа, в долях пределов допускаемой основной погрешности0,5

Лист № 14

всего листов 18

5) Пределы допускаемой дополнительной погрешности от влияния изменения относительной

влажности окружающей среды, в долях от пределов допускаемой основной погрешности, равны: 1,0

- для измерительных каналов с первичными измерительными преобразователями

ULTIMA X0,3

- измерительных каналов с первичными измерительными преобразователями

ULTIMA MOS-5, MOS-5E, PrimaX P (термокаталитический), 47K, D-7010, PrimaX IR0,5

- для измерительных каналов с первичными измерительными преобразователями

ULTIMA OPIR-5, PrimaX I, PrimaX P (электрохимический)1,0

6) Пределы допускаемой дополнительной погрешности от влияния изменения ско-

рости потока анализируемой воздушной среды в пределах от 0 до 6 м/с, в долях от преде-

лов допускаемой основной погрешности0,5

7) Пределы допускаемой суммарной дополнительной погрешности от изменения

содержания неизмеряемых компонентов анализируемой газовой смеси, при условии их

содержания в анализируемой воздушной среде на уровне предельно допустимых концен-

траций в воздухе рабочей зоны, в долях от пределов допускаемой основной погрешности1,5

8) Время срабатывания сигнализации по каналам измерения взрывоопасных газов и

паров, с, не более15

9) Интервал времени работы систем без корректировки показаний по газовым смесям

при эксплуатации в нормальных условиях, месяцев, не менее3

10) Электропитание:

- ЦБУ 115 / 230 В переменного, +6 / -10%, 50 / 60 Гц

или 24 В постоянного, +20 / -15%

- первичные измерительные преобразователи, напряжение постоянного тока, В:

- ULTIMA Xот 19 до 30

- ULTIMA OPIR-5от 20 до 36

- ULTIMA MOS-5от 20 до 36

- ULTIMA MOS-5E от 18,5 до 35 - PrimaX I,

PrimaX P от 19,2 до 28 - PrimaX IRот 18 до 32

- 47K до 3,0

- D-7010 до 6,2

11) Потребляемая мощность на канал, В·А, не более

- при электропитании 230 В переменного13

- при электропитании 24 В постоянного 9

12) Средний срок службы, лет10

Примечание – без учета срока службы сенсоров.

13) Габаритные размеры и масса элементов систем 9010/9020 приведены в таблице 14.

Таблица 14

Устройство

Масса, кг

ULTIMA XE

ULTIMA XIR

ULTIMA XL

ULTIMA XL с инфракрасным сенсором

ULTIMA OPIR-5 (источник)

ULTIMA OPIR-5 (приемник)

ULTIMA MOS-5

ULTIMA MOS-5E

PrimaX I

PrimaX P

PrimaX IR*

Габаритные размеры, мм

Высота ДлинаШиринаДиаметр

262100162-

150100320-

223103179-

159104288-

315 - - 135

86 161 104 -

200 95 150 -

220 162 81 -

220 162 100 -

89 205 89 -

5,00

4,75

3,49

3,64

5,53

5,60

2,5

1,2

1,6

1,5

Лист № 15

всего листов 18

Устройство

Масса, кг

Габаритные размеры, мм

Высота ДлинаШиринаДиаметр

170 120 97 -

-56-36

158 150 88

18590255-

0,87

0,25

1,24

2,0

400150300-

129 90 40-

223320360-

133437270-

133234270-

133112270-

11,0

720

4,5

12,5

6,6

3,0

47K-ST, PRP с клемной коробкой 47К

47K-HT

D-7010

ЦБУ 9010 LCD 9010 LCD Wall Mount, 9020

LCD9010 LCD Wall Mount

ЦБУ 9020-4 LCD

ЦБУ 9010 LCD, 9020 LCD (в виде платы)

ЦБУ 9010/9020 LCD в корпусе ABS

ЦБУ для до 10 плат 9010/9020

ЦБУ для до 5 плат 9010/9020

ЦБУ для до 2 плат 9010/9020

Примечание - * - без клеммной коробки.

12) Средняя наработка на отказ, ч20 000

Примечание – без учета срока службы сенсоров.

Условия эксплуатации

от 35 до 95

от 5 до 95

от 80 до 120

от 5 до 100

от 91,3 до 111,3

от 5 до 95

от 80 до 120

Таблица 15

Устройство

Диапазон температуры Относительная влажность

окружающей и анали-при температуре 25 °С

зируемой сред, °C(без конденсации), %

Диапазон атмо-

сферного давле-

ния, кПа

3

4

2

от 0 до плюс 40

от 0 до плюс 30

от минус 40 до плюс 60

от 0 до 95

от 86 до 108

от минус 40 до плюс 60

от минус 55 до плюс 65

от минус 50 до плюс 70

от минус 25 до 55

от минус 40 до минус

25, св. 55 до 70

от минус 10 до 40

1

ULTIMA XE и ULTIMA XL для

кислорода и вредных газов,

кроме аммиака (NH

3

)

ULTIMA XE и ULTIMA XL для

аммиака (NH

3

)

ULTIMA XE и ULTIMA XL для

горючих газов

ULTIMA XIR

ULTIMA OPIR-5

ULTIMA MOS-5, ULTIMA

MOS-5E

PrimaX P с термокаталитиче-

ским сенсором (стандартный

диапазон рабочих температур)

PrimaX P с термокаталитиче-

ским сенсором (расширенный

диапазон рабочих температур)

PrimaX P, PrimaX I с электро-

химическими сенсорами (стан-

дартный диапазон рабочих тем-

ператур)

PrimaX P, PrimaX I с электро-

химическими сенсорами (рас-

ширенный диапазон рабочих

температур) для O

2

от минус 30 до минус

10, св. 40 до 55

Лист № 16

всего листов 18

от 5 до 95

от 80 до 120

3

4

2

от минус 20 до минус

10, св. 40 до 50

от минус 40 до минус

10, св. 40 до 50

от минус 20

до минус 10

от минус 20 до минус

10, св. 40 до 50

от минус 40

до минус 10

от минус 30 до минус

10, св. 40 до 50

от минус 50 до 80

от минус 25 до 55

1

PrimaX P, PrimaX I с электро-

химическими сенсорами (рас-

ширенный диапазон рабочих

температур) для CO

PrimaX P, PrimaX I с электро-

химическими сенсорами (рас-

ширенный диапазон рабочих

температур)для H

2

S

PrimaX P, PrimaX I с электро-

химическими сенсорами (рас-

ширенный диапазон рабочих

температур) для NH

3

, Cl

2

, HCl,

HF, PH

3

, AsH

3

PrimaX P, PrimaX I с электро-

химическими сенсорами (рас-

ширенный диапазон рабочих

температур) для SO

2

, H

2

, NO

2

PrimaX P, PrimaX I с электро-

химическими сенсорами (рас-

ширенный диапазон рабочих

температур) для HCN

PrimaX P, PrimaX I с электро-

химическими сенсорами (рас-

ширенный диапазон рабочих

температур) для NO

PrimaX IR (стандартный диапа-

зон рабочих температур)

47K-ST, PRP (стандартный

диапазон рабочих температур)

47K- PRP (расширенный диапа-

зон рабочих температур)

47K-HT

D-7010

ЦБУ

от минус 40 до минус

25, св. 55 до 55

от минус 40 до 160

от минус 20 до 55

от минус 10 до 50

от 5 до 95

От 0 до 90

от 80 до 120

Знак утверждения типа

Знак утверждения типа наносится на табличку на корпусе системы, ПИП и на титульный

лист паспорта на изделие типографским методом.

Комплектность средства измерений

Комплектность поставки систем приведена в таблице 16.

Таблица 16

Наименование

Центральный блок управления

Газоанализатор серии ULTIMA X

Газоанализатор ULTIMA OPIR-5

Газоанализатор сероводорода ULTIMA MOS-5, MOS-5E

Газоанализатор PrimaX I, PrimaX P, PrimaX IR

Датчики серии 47K

Датчики серии D-7010

Кол-во

Исполнение ЦБУ опре-

деляется при заказе

Наличие определяется

при заказе

-//--//--//--//--//-

Лист № 17

всего листов 18

Наименование

Линии связи ЦБУ с первичными измерительными преобразователями

Адаптер для подачи газовых смесей

Руководство по эксплуатации на систему

Руководство по эксплуатации на ПИП

Методика поверки МП–242–1384–2012

Кол-во

-//--//-

1 экз.

Поверка

осуществляется по документу МП–242–1384–2012 "Системы измерительные газоаналитические

9010/9020. Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им.

Д.И. Менделеева» "17" июля 2012 г.

Основные средства поверки:

-

азот газообразный особой чистоты (сорт 1, сорт 2) по ГОСТ 9293-74 в баллонах под давле-

нием;

-

поверочный нулевой газ (ПНГ) – воздух (марка А, марка Б) по ТУ 6-21-5-82 в баллонах под

давлением;

-

стандартныеобразцысоставагазовыесмесивбаллонахподдавлением

по ТУ 6-16-2956-92;

-

комплекс газоаналитический МОГАИ-6 (регистрационный № 19858-00);

-

установка высшей точности "УВТ-Ф" (регистрационный номер № 60-А-89) для получения

ПГС РН

3

-воздух;

-

установка высшей точности "УВТ-Ар" (регистрационный номер № 59-А-89) для получения

ПГС AsH

3

-воздух;

-

рабочий эталон 1-го разряда – комплекс ГГП-1;

-

рабочий эталон 1-го разряда – комплекс динамический газосмесительный ДГК-В;

-

рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, испол-

нение ГГС-Р, ГГС-Т или ГГС-К в комплекте с ГС в баллонах под давлением по ТУ 6-16-2956-92 и

источниками микропотока по ИБЯЛ.418319.013-95 ТУ.

Сведения о методиках (методах) измерений

Методика измерений приведена в документах:

- «Системы измерительные газоаналитические 9010/9020. Руководство по эксплуатации»,

- «Газоанализаторы PrimaX. Руководство по эксплуатации»,

- «Газоанализаторы PrimaX IR. Руководство по эксплуатации»,

- «Газоанализаторы ULTIMA X модификаций ULTIMA XE, ULTIMA XIR и ULTIMA XL.

Руководство по эксплуатации»,

- «Газоанализаторы сероводорода ULTIMA MOS-5. Руководство по эксплуатации»,

- «Газоанализаторы сероводорода ULTIMA MOS-5E. Руководство по эксплуатации»,

- «Газоанализаторы трассовые ULTIMA OPIR-5. Руководство по эксплуатации».

- «Датчики серии 47K, модификаций 47K-ST, 47K-PRP, 47K-HT. Руководство по эксплуа-

тации».

Нормативные и технические документы, устанавливающие требования к системам измери-

тельным газоаналитическим 9010/9020

1 ГОСТ Р 52136-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические.

Часть 1. Общие требования и методы испытаний.

2 ГОСТ Р 52139-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические.

Часть 4. Требования к приборам группы II с верхним пределом диапазона измерений горю-

чих газов до 100 % НКПР.

3ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические усло-

вия.

4ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны.

Лист № 18

всего листов 18

5 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие

технические условия.

6 ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержа-

ния компонентов в газовых средах.

7ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические.

Требования безопасности.

8ГОСТ Р МЭК 60079-0-2007 Взрывоопасные среды. Часть 0. Оборудование. Общие требова-

ния.

9ГОСТ Р МЭК 60079-1-2008 Взрывоопасные среды. Часть 1. Оборудование с видом взрыво-

защиты „Взрывонепроницаемые оболочки“d“.

10ГОСТ Р 52350.11-2005 (МЭК 60079-11:2006) Электрооборудование для взрывоопасных газо-

вых сред. Часть 11. Искробезопасная электрическая цепь "i".

11ГОСТ Р 52350.7-2005 (МЭК 60079-7:2006) Электрооборудование для взрывоопасных газо-

вых сред. Часть 7. Повышенная защита вида "е“.

12ГОСТ Р 52350.18-2006 (МЭК 60079-18:2004) Электрооборудование для взрывоопасных газо-

вых сред. Часть 18. Конструкция, испытания и маркировка электрооборудования с взрыво-

защитой вида "герметизация компаундом "m".

13МЭК 60079-31:2009 Explosive atmospheres - Part 31: Equipment dust ignition protection by en-

closure "t".

14ГОСТ Р МЭК 61241-11-2009 Электрооборудование, применяемое в зонах, опасных по вос-

пламенению горючей пыли. Часть 11. Искробезопасное оборудование «iD».

15Техническая документация фирмы-изготовителя “MSA Italiana S.p.A.”.

Рекомендации по областям применения в сфере государственного регулирования обеспече-

ния единства измерений

при выполнении работ по обеспечению безопасных условий и охраны труда.

Изготовители:

Фирма “MSA Italiana S.p.A.”, Италия

Адрес: Via Po 13/17, 20089 Rozzano, Italy.

Фирма "MSA AUER GmbH", Германия

Адрес: Thiemannstraße, 1, D-12059 Berlin, Deutschland.

Заявитель

Фирма "MSA AUER GmbH", Германия

Адрес: Thiemannstraße, 1, D-12059 Berlin, Deutschland.

Испытательный центр

ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева», Санкт-Петербург

Адрес: 190005, Санкт-Петербург, Московский пр., 19, тел. (812) 251-76-01, факс (812) 713-01-14

e-mail:

info@vniim.ru

,

http://www.vniim.ru

,

регистрационный номер 30001-10.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.П. «____»____________________2012 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
43552-10	Преобразователи постоянного тока и сопротивления измерительные	АСТРА-ТД	Филиал ФГУП "НПЦ автоматики и приборостроения им.акад.Н.А.Пилюгина" "Сосенский приборостроительный завод" (Филиал ФГУП "НЦП АП" "СПЗ"), г.Сосенский	2 года	Перейти
69298-17	Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Благовещенская	Нет данных	ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва	4 года	Перейти
54235-13	Системы газоаналитические	Polytron-Regard	Фирма "Drager Safety AG & Co. KGaA", Германия	1 год	Перейти
28128-04	Установки измерительные	ОЗНА-МАССОМЕР-R	ОАО "Акционерная Компания ОЗНА", г.Октябрьский	4 года	Перейти
32852-06	Регистраторы давления жидкостей и газов автономные измерительные	АИР-3М	ООО "СИСТЕМА", г.С.-Петербург	1 год	Перейти

Заказать поверкуСистемы измерительные газоаналитические 9010/9020ГРСИ 51499-12

Заказать поверку
Системы измерительные газоаналитические 9010/9020
ГРСИ 51499-12
