Номер госреестра:
51498-12
Наименование СИ:
Стенды для поверки счетчиков воды
Обозначение типа:
LS
Производитель:
Завод "Ningbo Watermeter Instrument Factory", Китай
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
22.10.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48459
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Стенды для поверки счетчиков воды LS
Назначение средства измерений
Стенды для поверки счетчиков воды LS (далее стенды LS) предназначены для повер-
ки счетчиков воды с диаметром условного прохода от 15 мм до 100 мм.
Описание средства измерений
Принцип действия стенда основан на методе непосредственного сличения объёма
воды, протекающей по трубопроводу, в котором установлены счётчики воды, и измеренного с
помощью эталонных мер вместимости.
С помощью регулировочного крана задается необходимый поверочный расход, кото-
рый измеряется ротаметром.
Основные конструктивные и функциональные элементы стенда: устройство хранения
и подачи воды, устройство создания и стабилизации расхода, устройство задания и измерения
расхода, меры вместимости с оптическими указателями уровня, один или два испытательных
участка, устройство управления электроклапанами.
Стенды LS выпускаются следующих модификаций:
Модификация
LS-3B
LS-4B
LS-5B
Д
у
поверяемых счетчиков воды, мм
15 – 25
15 – 50
50 – 100

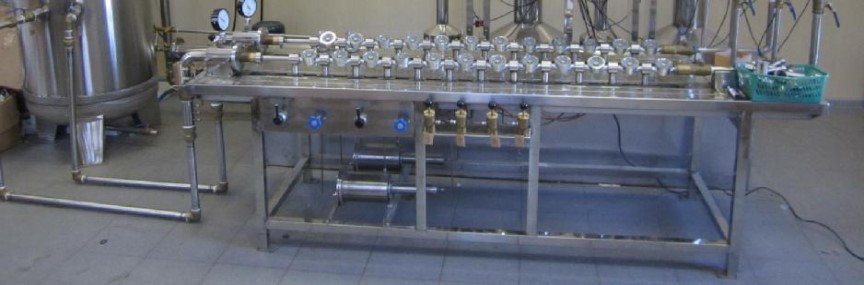

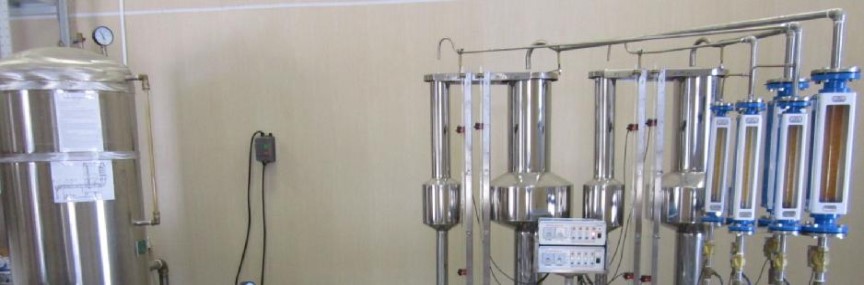

Внешний вид стенда LS изображён на рисунке 1.
Рисунок 1
Лист № 2
всего листов 3
Метрологические и технические характеристики
Метрологические и технические характеристики стенда в зависимости от номиналь-
ных диаметров поверяемых счётчиков, приведены в табл.
Таблица
Наименование характеристикиЗначение характеристики
LS-3ВLS-4ВLS-5В
Диаметры условного прохода поверяе-15, 20, 25 15, 20, 25, 32, 50, 65, 80, 100
мых счетчиков, мм 40, 50
Номинальные значения объёма мер10, 20, 50, 10010, 20, 100, 30010, 20, 100, 300,
вместимости, дм
3
1000
Пределы допускаемой относительной
погрешности измерения объёма, %±0,2
Диапазон измерения и воспроизведе-
ния расходов, м
3
/ч0,004 – 8,00,004 – 31,50,07 – 120
Пределы допускаемой относительной
погрешности измерения расхода, %±2
Нестабильность воспроизведения
расхода, %0,5
Максимальное испытательное давле-
ние воды, МПа0,4
Габаритные размеры стендов, мм
(высота, ширина, длина), не более2300
´
2150
´
4050 2300
´
1700
´
4100 2850
´
2800
´
7100
Масса, кг, не более 1500
Потребляемая мощность от сети пере-
менного тока 380/220 В, 50 Гц, кВА45,522
Средний срок службы, лет 10
Условия эксплуатации:
– температура измеряемой среды,
°
С10 – 30 –
температура окружающего воздуха,
°
С15 – 25 –
относительная влажность, %30 – 80 –
атмосферное давление, кПа 84 – 106,7
Знак утверждения типа
наносится на стенд в виде наклейки и на титульный лист эксплуатационной документации ме-
тодом печати.
Комплектность средства измерений
Комплект поставки:
– стенд для поверки счетчиков воды LS
– комплект проставок (прямые участки 5 Ду)
– Руководство по эксплуатации
– Паспорт
– Методика поверки
- 1 шт.;
- 1 компл.;
- 1 шт.;
- 1 шт.;
- 1 шт.
Поверка
осуществляется в соответствии с документом 435-078-2012 МП «Стенды для поверки счетчи-
ков воды LS. Методика поверки», утверждённым ФБУ «Тест-С.-Петербург» 16.07.2012 г.
Основные средства поверки:
– эталонные мерники 2-ого разряда М2р-2, М2р-5, М2р-10, М2р-20, М2р-50,
ПГ ±0,05 %;
– цилиндр 2-ого класса 1000 мл, ПГ ±10 мл;
– секундомер электронный СЧЕТ-1М, 0,01 – 99999,9 с, ПГ ±(15·10
-5
·Т+0,5·С).
Лист № 3
всего листов 3
Сведения о методиках (методах) измерений
Сведения о методах измерений изложены в разделе 6 Руководства по эксплуатации.
Нормативные и технические документы, устанавливающие требования к стендам для
поверки счётчиков воды LS
1. ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений
объема и массы жидкости».
2. ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки»
Приложение 1 и 2.
3. ГОСТ Р 50193.3-92 «Измерение расхода в закрытых каналах. Счетчики холодной
питьевой воды». Методы и средства испытаний.
4. 435-078-2012 МП «Стенды для поверки счетчиков воды LS. Методика поверки».
Рекомендации по области применения в сферах государственного регулирования
обеспечения единства измерений
– оказание услуг по обеспечению единства измерений.
Изготовитель
Завод «Ningbo Watermeter Instrument Factory», г. Нингбо, КНР.
Адрес: Zhuangqiao industry Park, Ningbo city, Zhejiang province, China.
Заявитель
ООО «МЕТЕР»
Адрес: Россия, 196084, г. Санкт-Петербург, ул. Заставская, д. 7.
Тел.: (812) 363-35-30.
Испытательный центр
ГЦИ СИ ФБУ «Тест-С.-Петербург» зарегистрирован в Государственном реестре
под № 30022-10.
190103, г. Санкт-Петербург, ул. Курляндская, д. 1.
Тел.: (812) 244-62-28, 244-12-75, факс: (812) 244-10-04.
E-mail:
.
Заместитель Руководителя
Федерального агентства по
техническому регулированию
и метрологии
Ф.В.Булыгин
М.П.
«____»___________2012 г.
