ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы multi EA 5100
Назначение средства измерений
Анализаторы multi EA 5100 (далее – анализаторы) предназначены для измерений содержания
общего азота, общей серы, общего хлора и общего углерода в жидких, вязких, твердых и газообраз-
ных пробах.
Описание средства измерений
Принцип действия анализаторов основан на высокотемпературном разложении и окислении
компонентов пробы, содержащих азот, серу, хлор и углерод с образованием, соответственно, NO
x
,
SO
2
, HCl, СO
2
, которые потоком газа-носителя переносятся, соответственно, в хемилюминесцент-
ный детектор (при анализеобщего азота (TN)), в ультрафиолетовый флуоресцентный детектор (при
анализе общей серы (TS)), в кулонометрический детектор (при анализе общего хлора (Сl)) и в ин-
фракрасный детектор (при анализе общего углерода (TC)).
На основе полученного значения сигнала программное обеспечение (ПО) анализаторов рас-
считывает содержание общего азота, общей серы, общего хлора, общего углерода в пробе.
В анализаторах multi EA 5100 ввод пробы производится в печь, которая может быть установ-
лена в вертикальном (только для жидких и газообразных проб) или в горизонтальном положении
(для всех видов проб).
Конструктивно анализаторы представляют собой стационарные настольные приборы, состоя-
щие из системы подачи проб, основного блока (multi EA 5100 Basic Unit) и блоков детекторов, ко-
торые устанавливаются, как правило, слева от основного модуля. Анализатор может включать в
свой состав от одного до четырех блоков детекторов: детектор общего азота (N module 5100), детек-
тор общей серы (S module 5100), детектор общего хлора (Cl module 5100) и инфракрасный детектор
общего углерода (С module 5100)
.
В детектор общего хлора может быть установлена одна из трех
ячеек: высокочувствительная, чувствительная или для высоких концентраций.
Детекторы установлены в корпуса, имеющие одинаковый внешний вид.
Заводские номера наносятся на шильды основного блока и блоков детекторов, которые распо-
ложены на их задних панелях.
Пломбирование анализаторов не предусмотрено.
Знак поверки наносится на свидетельство о поверке (в случае его оформления).
Общий вид основного модуля анализатора с одним детектором показан на рисунке 1.
Лист № 2
Всего листов 5

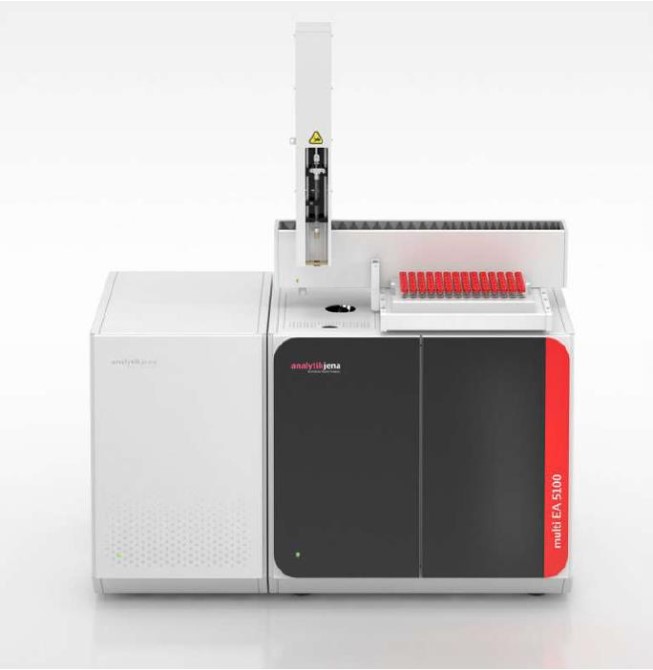

Рисунок 1 - Общий вид анализаторов multi EA 5100
(основной модуль с одним детектором)
Программное обеспечение
Анализаторы оснащены автономным ПО multiWin, которое управляет работой анализатора,
отображает, обрабатывает и хранит полученные данные. Идентификационные данные ПО приве-
дены в таблице 1.
Все ПО multiWin является метрологически значимым и выполняет следующие функции:
- управление анализатором;
- установка режимов работы анализатора;
- построение калибровочных зависимостей;
- расчет содержания определяемого компонента;
- обработка и хранение результатов измерений;
- проведение диагностических тестов анализатора.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «средний» по Р50.2.077-2014. Влияние ПО на метрологические характеристики учтено при
их нормировании.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
multiWin
не ниже 5.7.0.0
-
Лист № 3
Всего листов 5
Метрологические и технические характеристики
120 000
3,0
60 000
3,0
350
0,5
0,5
400
5,0
Таблица 2 - Метрологические характеристики
элемент
Определяемый
Детектор
Чувствитель-
ность,
у.е./мкг,
не менее
Относительное
СКО выход-
ного сигнала,
%, не более
Кулонометри-
ческий
(Cl module 5100)
5,0
5,0
5,0
Общий азот Хемилюминесцентный
(TN) (N module 5100)
Общая сераФлуоресцентный ультрафиолетовый
(TS) (S module 5100)
Кулонометрическая
ячейка «высокочувстви-
тельная (high sensitive, hs)»
Кулонометрическая
Общий хлор
ячейка «чувствительная
(Cl)
(sensitive, s)»
Кулонометрическая
ячейка «для высоких кон-
центраций (high concentra-
tion, hc)»
Общий углеродИнфракрасный
(TC) (C module 5100 )
Значение
510×550×470
300×550×470
25
13
12
1000
200
50
220±22
10
10 000
Таблица 3 - Основные технические характеристики
Наименование характеристики
Габаритные размеры (Д×Ш×В), мм, не более
- основной блок
- блок детектора
Масса, кг, не более
- основной блок
- блоки детекторов азота и серы
- блоки детекторов хлора и углерода
Потребляемая мощность, В
А, не более
- основной блок
- блоки детекторов азота и серы
- блоки детекторов хлора и углерода
Напряжение питания переменного тока частотой (50±1) Гц, В
Средний срок службы, лет
Наработка на отказ, ч, не менее
Условия эксплуатации:
- температура окружающей среды,
о
С
- относительная влажность, %, не более
от 15 до 30
80
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на
правый верхний угол лицевой панели прибора в виде наклейки или отпечатком от резинового
клише.
Лист № 4
Всего листов 5
Комплектность средства измерений
-
Обозначение
--
Количество
1 шт.
1 экз.
1 экз.
Таблица 4 - Комплектность анализаторов
Наименование
Анализатор multi EA 5100
Анализаторы multi EA 5100. Руководство по эксплуатации
Программное обеспечение для элементного анализа multi-
Win. Руководство по эксплуатации
Программное обеспечение multiWin
-
1 экз.
Сведения о методиках (методах) измерений
приведены в разделе 6 документа «Анализаторы multi EA 5100. Руководство по эксплуатации» и в
разделе 5 документа «Программное обеспечение для элементного анализа multiWin. Руководство
по эксплуатации»; при использовании в сфере государственного регулирования обеспечения един-
ства измерений анализаторы применяются в соответствии с аттестованными методиками (мето-
дами) измерений.
Нормативные и технические документы, устанавливающие требования к анализаторам
multi-EA 5100
Техническая документация изготовителя.
Изготовитель
фирма «Analytik Jena GmbH», Германия
Адрес: Konrad-Zuse-Str. 1, 07745 Jena, Germany
Телефон: +49 3641 77-70
Факс: +49 3641 77-92-79
E-mail: info@analytik-jena.com
Web-сайт: www.analytik-jena.com
Испытательный центр
Федеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»
Адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19
Телефон: +7 812 251-76-01
Факс: +7 812 713-01-14
E-mail: info@vniim.ru
Web-сайт: www.vniim.ru
Уникальный номер записи об аккредитации в реестре аккредитованных лиц RA.RU.311541
Лист № 5
Всего листов 5
Готовы поверить данное средство измерений.
