Номер госреестра:
83904-21
Наименование СИ:
Контроллеры измерительные
Обозначение типа:
FloBoss S600+
Производитель:
Фирма "Emerson Process Management / Remote Automation Solutions / Fromex S.A. de C.V.", Мексика
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
20029379, 20029375
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «7» декабря 2021 г. № 2747
Лист № 1
Регистрационный № 83904-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры измерительные FloBoss S600+
Назначение средства измерений
Контроллеры измерительные FloBoss S600+ (далее – контроллеры) предназначены для
измерений и преобразований электрических сигналов измерительных преобразователей
температуры, расхода, давления, плотности в измеряемые величины, расчета по измеренным
значениям расхода, массы и объема нефти. Контроллеры применяются в составе системы
обработки информации системы измерений количества и показателей качества нефти № 1507
ПСП Пякяхинского месторождения.
Описание средства измерений
Принцип действия контроллера основан на измерении и преобразовании сигналов
измерительных преобразователей и расходомеров в информацию об измеряемой среде с
последующим вычислением и представлением информации на дисплее контроллера,
подключенном принтере или на дисплее подключенного персонального компьютера (АРМ
оператора).
Входные сигналы поступают в контроллер через каналы ввода/вывода (аналоговые,
импульсные, частотные, дискретные или цифровые каналы передачи данных (HART, другие). По
полученным сигналам контроллер, с помощью заложенного в нем программного обеспечения,
производит вычисления необходимых для учета и управления параметров.
Вычислительным центром контроллера являются один основной процессор и несколько
вспомогательных процессоров для эффективной работы с 64-битными числами с плавающей
точкой. Это обеспечивает требуемую точность при выполнении математических операций, а
целостность результирующих данных обеспечивается хранением нарастающих счетчиков в
ячейках памяти с тройным резервированием (Tri-reg format).
На передней панели контроллера располагаются жидкокристаллический дисплей с
подсветкой, 26-кнопочная клавиатура для локального управления контроллером и ввода данных,
а также светодиод состояния контроллера. Жидкокристаллический дисплей и клавиатура
обеспечиваютвозможностьпросмотраданныхиконфигурационныхпараметров
непосредственно на месте установки контроллера и могут быть настроены для работы с
конкретным объектом.
Контроллер позволяет осуществлять:
- вычисление расхода по нескольким измерительным линиям;
- расчет массы нефти по результатам прямого метода динамических измерений расхода и
плотности;
- балансирование потоков по линиям и управление общей пропускной способностью узла
учета;
- управление пробоотборным устройством;
- управление трубопоршневой поверочной установкой (ТПУ);
Лист № 2
Всего листов 5
- управление дозированием и загрузкой продукта;
- архивирование измеренных и вычисленных параметров в архивных базах данных
произвольного типа и периодически (настраивается при конфигурировании);
- ведение журналов событий и аварий;
- сигнализацию при отказе преобразователей, при выходе параметров за установленные
пределы и при сработке внутренних контуров самодиагностики;
- печать данных на подключенный принтер;
- управление и обмен данными с подчиненными устройствами по цифровым каналам
связи;
- передачу информации в системы более высокого уровня по имеющимся интерфейсам
связи.
Контроллеры имеют интерфейсы связи RS232, RS422/RS485 и Ethernet для обмена
данными с периферийным оборудованием и/или с системой более высокого уровня.
Поддерживаются протоколы Modbus и TCP/IP.
Контроллерысодержатнесколькотиповпамятидляхраненияинформации.
Энергонезависимая память EPROM – для хранения операционной системы прибора, включая все
функциональные блоки учета и управления, защищенные кодом CRC. Энергонезависимая Flash
память – для резервного хранения конфигурации прибора. Энергонезависимая SRAM(с
батарейной подпиткой) – для хранения текущей конфигурвции прибора и архивных данных.
DRAM – для временного хранения информации.
К контроллерам данного типа относятся контроллеры измерительные FloBoss S600+ c
заводскими номерами 20029375, 2002937.
Пломбировка контроллера осуществляется с помощью проволоки и свинцовой
(пластмассовой) пломбы с нанесением знака поверки давлением на пломбу, установленной на
контровочной проволоке, пропущенной через специальные отверстия, предусмотренные на
корпусе контроллера.
Заводской номернаноситсянашильд-табличку, прикрепленную к боковой стенкекорпуса
контроллера.

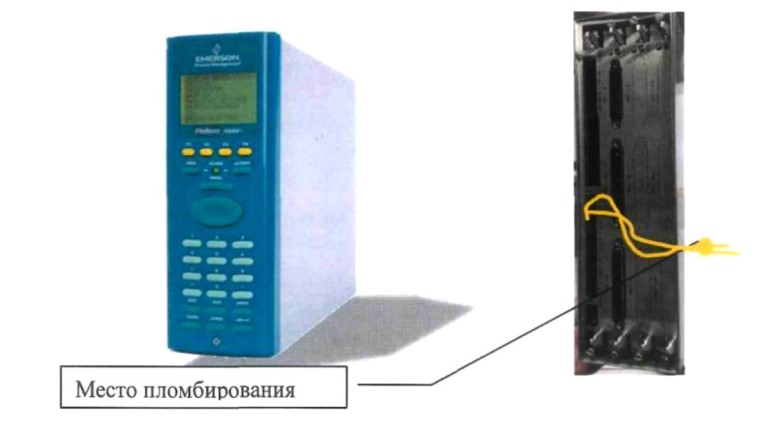

Общий вид контроллера и схема пломбировки от несанкционированного доступа
представлены на рисунке 1.
Рисунок 1 – Общий вид контроллера и схема пломбировки от несанкционированного
доступа
Лист № 3
Всего листов 5
Программное обеспечение
Таблица 1- Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
Значение
LinuxBinary.app
06.21/21
0×6051
CRC16
Уровень защиты ПО от непреднамеренных изменений – «средний» в соответствии с
Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка
защиты программного обеспечения».
Метрологические и технические характеристики
±0,04
±1
±0,01
Значение
от 4 до 20
от 1 до 10000
±0,004
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений силы постоянного электрического тока, мА
Диапазон измерений частоты, Гц
Пределы допускаемой приведенной к диапазону измерений погрешности при
измерении силы постоянного тока, %
Пределы допускаемой относительной погрешности при измерении частоты, %
Пределы допускаемой абсолютной погрешности при измерении количества
импульсов на каждые 10000 импульсов, имп.
Пределы допускаемойотносительнойпогрешности привычислениимассового
(объемного) расхода, объема, массы,%
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом по нижнему
краю, в центре.
Значение
от 20 до 32
48
305
270
85
6
Таблица 3 –Технические характеристики
Наименование характеристики
Напряжение питания постоянного тока, В
Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более:
– высота
– ширина
– длина
Масса, кг, не более
Условия эксплуатации:
– температура окружающего воздуха, °С
– относительная влажность при температуре +35 °С, %
– атмосферное давление, кПа
Наработка на отказ, ч, не более
Средний срок службы, лет, не менее
от +18 до +28
от 30 до 80
от 84 до 106
20000
10
Лист № 4
Всего листов 5
Комплектность средства измерений
2 шт.
Количество
Таблица 4 – Комплектность средства измерений
Наименование
Контроллер измерительный
Руководство по эксплуатации
Методика поверки
Програмное обеспечение
Обозначение
FloBoss S600+
(зав. №№ 20029375,
20029379)
-
НА.ГНМЦ.0583-21 МП
Config 600
1 экз.
1 экз.
1 шт.
Сведения о методиках (методах) измерений
представлены в главе 4 документа «Контроллер измерительный FloBoss S600+. Руководство по
эксплуатации».
Нормативные и технические документы, устанавливающие требования к контроллерам
измерительным FloBoss модели S600+
Государственнаяповерочнаясхемадлясредствизмерениясилыпостоянного
электрического тока в диапазоне от 1·10
-16
до 100 А, утвержденная приказом Федерального
агенства по техническому регулированию и метрологии от 01.10.2018 № 2091.
Государственная поверочная схема для средств измерений времени и частоты,
утвержденная приказом Федерального агентства по техническому регулированию и метрологии
от 31 июля 2018 г. № 1621.
Техническая документация «Emerson Process Management / Remote Automation Solutions /
Fromex S.A. de C.V.», Мексика.
Изготовитель
Фирма«EmersonProcess Management / RemoteAutomation Solutions / Fromex S.A. de C.V.»,
Мексика.
Адрес: Avenida Industrias 6025, Pargue Industrial Finsa, Nuevo Laredo, Tamaulipas 88725
Телефон: (860) 945-22-00
Испытательный центр
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
Адрес: 420029, Российская Федерация,Республика Татарстан, г. Казань, ул. Журналистов,
д. 2а
Телефон: +7 (843) 567-20-10, 8-800-700-78-68
Факс: +7 (843) 567-20-10
E-mail: gnmc@nefteavtomatika.ru
Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311366 от 27.07.2017 г.
Лист № 5
Всего листов 5
