Номер госреестра:
80917-21
Наименование СИ:
Контроллеры
Обозначение типа:
Контроллеры КУЭ
Производитель:
Общество с ограниченной ответственностью "КРОСНА-ЭЛЕКТРА" (ООО "КРОСНА-ЭЛЕКТРА"), г. Москва, ул. Пресненский Вал, д. 27, стр. 2
Межповерочный интервал:
10 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.02.2026
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «24» февраля 2021 г. № 162
Лист № 1
Регистрационный № 80917-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Контроллеры КУЭ
Назначение средства измерений
Контроллеры КУЭ предназначены для измерений электрической энергии, напряжения
и силы постоянного тока, обработки, хранения и передачи измеренных значений во внешние
накопители информации.
КонтроллерыКУЭрассчитаныдляприменениявсоставеобщейсистемы
технологического учета электроэнергии, потребляемой вагоном метрополитена.
Описание средства измерений
ПринципдействияконтроллеровКУЭоснованнаобработкеизмерительной
информации, ее преобразовании в цифровой код и сохранении полученной информации в
энергонезависимой памяти. Обработка сигналов осуществляется с входящего в состав
контроллера КУЭ аттенюатора, измеряющего напряжение силовой цепи, а также с двух
независимых датчиков тока, установленных в силовой цепи тягового электропривода и в
силовой вспомогательной цепи вагона соответственно. Аттенюатор контроллера КУЭ и
датчики тока обеспечивают гальваническую развязку между силовыми и измерительными
электрическими цепями вагона. Передача данных в цифровом коде происходит по линиям связи
(каналам CAN и Ethernet) в центральное хранилище, размещаемое в кабине управления
поездом.
Контроллер КУЭ и аттенюатор выполнены в виде отдельных плат с расположенными на
них электронными компонентами. В состав контроллера КУЭ входят центральный процессор,
аналогово-цифровыепреобразователитоковтяговойцепи,вспомогательнойцепии
напряжения, а также энергонезависимая память, два интерфейса CAN и Ethernet и реле с
переключаемыми контактами. Контроллер КУЭ вместе с аттенюатором устанавливаются
внутри блока БРУ и соединяются проводами.
Пломбировка контроллера производится при его установке в блок БРУ с помощью двух

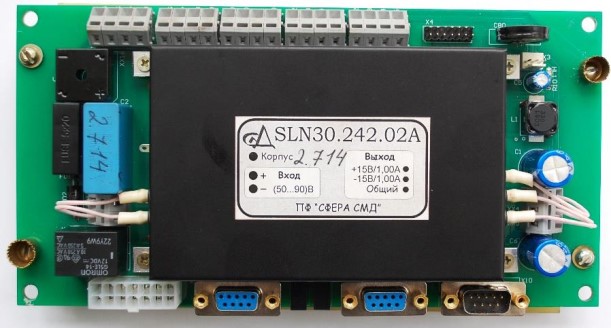

пломбируемых винтов крепления. Внешний вид контроллера КУЭ и место пломбирования
представлены на рисунке 1.
Лист № 2
Всего листов 4
Рисунок 1 – Внешний вид контроллера КУЭ

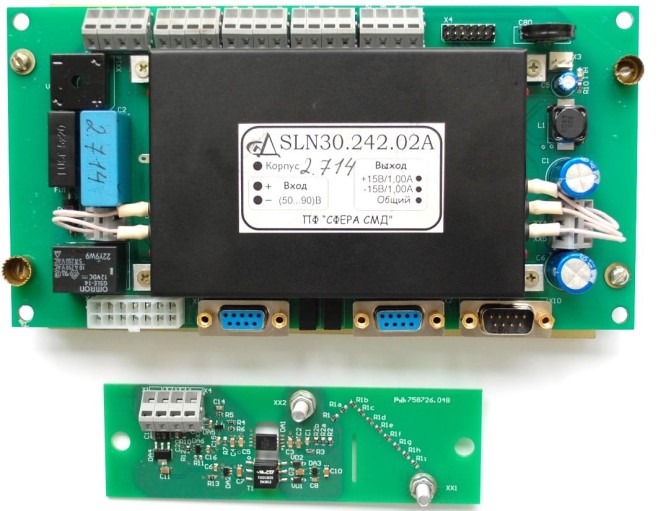

Внешний вид контроллера КУЭ с аттенюатором представлены на рисунке 2.
Рисунок 2 – Внешний вид контроллера КУЭ с аттенюатором
несанкционированного
Программное обеспечение
Работа контроллеров КУЭ осуществляется с помощью встроенного программного
контроллеров КУЭ на
обеспечения (ПО) Counter. ПО загружается в постоянную память
заводе-изготовителе во время производственного цикла.
КонструкцияконтроллеровКУЭисключаетвозможность
влияния на ПО и измерительную информацию.
Идентификационные данные ПО Counter приведены в таблице 1.
Место
пломбирования
Лист № 3
Всего листов 4
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
ПО Counter
2.3
Таблица 1 – Идентификационные данные ПО
Номер версии (идентификационный номер) ПО,
не ниже
Цифровой идентификатор ПОНе используется
Уровень защиты ПО от непреднамеренных и преднамеренных изменений – «высокий» в
соответствии с рекомендациями Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические и технические характеристики контроллеров КУЭ представлены в
таблицах 2-3.
Значение
от 0,015 до 1,024
от 1 до 1000
Таблица 2 – Метрологические характеристики
Наименование параметра
Диапазоны измерений силы постоянного тока тяговой цепи, А
от -0,333 до +0,333
Диапазоны измеренийсилы постоянного токасиловой
вспомогательной цепи, Аот 0,0005 до 0,1
Пределы допускаемой приведенной погрешности измерений
силы постоянного тока, %
±
0,5
Диапазоны измерений напряжения постоянного тока, В:
- контроллера КУЭ
- при использовании аттенюатора
Пределы допускаемой приведенной погрешности измерений
напряжения постоянного тока, %:
- контроллера КУЭ
- при использовании аттенюатора
±
0,5
±
1,0
Пределы допускаемой относительной погрешности измерений
электроэнергии, %
±2,5
Значение
от 50 до 90
от 5 до 20
35
от -45 до +40
от 30 до 100
от 86 до 106
215×110×45
175×40×20
Таблица 3 – Технические характеристики
Наименование параметра
Напряжение питания постоянного тока, В:
- контроллера КУЭ
- аттенюатора
Потребляемая мощность, В·А, не более
Условия эксплуатации:
- температура окружающей среды, ˚C
- относительная влажность, %
- атмосферное давление, кПа
Габаритные размеры, мм, не более:
- контроллера КУЭ
- аттенюатора
Масса, кг, не более:
- контроллера КУЭ
- аттенюатора
Средний срок службы, лет, не менее
Средняя наработка на отказ, ч, не менее
0,4
0,15
31
2000
Лист № 4
Всего листов 4
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорта типографским способом.
Комплектность средства измерений
Комплектность контроллеров КУЭ представлена в таблице 4.
Таблица 4 – Комплектность средства измерений
Наименование
Контроллер КУЭ
Аттенюатор
Паспорт
Руководство по эксплуатации
Обозначение
-
-
ЖИТМ.411129.001 ФО
ЖИТМ.411129.001 РЭ
Количество
1 шт.
1 шт.
1 шт.
1 шт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и техничсекие документы, устанавливающие требования к контроллерам
КУЭ
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие
технические условия.
ГОСТ 8.027-2001. ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы.
ТУ 26.51.60-018-40024720-2020 «Контроллеры КУЭ. Технические условия».
