Номер госреестра:
80916-21
Наименование СИ:
Толщиномеры игольчатые
Обозначение типа:
ТИ
Производитель:
Общество с ограниченной ответственностью Научно-Производственное Предприятие "Челябинский инструментальный завод" (ООО НПП "ЧИЗ"), г. Челябинск, Свердловский тракт, 38, корпус 4
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
24.02.2026
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «24» февраля 2021 г. № 162
Лист № 1
Регистрационный № 80916-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Толщиномеры игольчатые ТИ
Назначение средства измерений
Толщиномеры игольчатые ТИ (далее по тексту – толщиномеры) предназначены
для измерений толщины теплоизоляционных изделий и других мягких материалов.
Описание средства измерений
Принцип действия толщиномеров основан на прокалывании иглой изделия до упора
в поверхность основания, на котором проводят измерения, с последующим снятием показаний
методом непосредственной оценки совпадения нижнего торца втулки или указателя экрана
с делениями шкалы иглы.
Толщиномеры состоят из иглы, корпуса, втулки или экрана с указателем, винта
зажимного и ручки с зажимным винтом в зависимости от модификации.
модификациях,
исполнением.
которые отличаются
Структура условного
Толщиномеры выпускаютсявразличных
диапазоном измерений, создаваемой нагрузкойи
обозначения представлена в таблице 1.
Толщиномер игольчатый ТИ- X - X -X
12 3
Таблица 1 – Структура условного обозначения
№ поляОписание поля
1 Исполнение
2Удельная нагрузка
3Диапазон измерений
Код поля
1
2
3
50, 100, 250,
500, 1000, 2000
от 150 до 250
Расшифровка
См. рисунок 1
См. рисунок 2
См. рисунок 3
Удельная нагрузка, создаваемая
толщиномером, в Па
Верхний предел диапазон измерений в мм
Общий вид толщиномеров приведен на рисунках 1-3.
Лист № 2
Всего листов 4
1 – игла; 2 – корпус; 3 – втулка; 4 – винт зажимной
Рисунок 1 – Общий вид толщиномеров ТИ-1-X-X

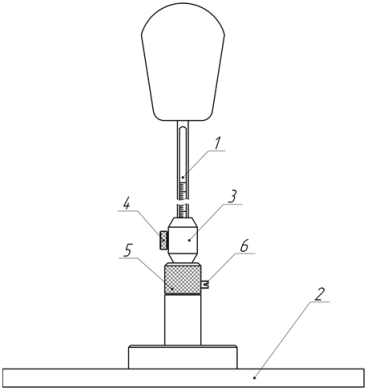

1 – игла; 2 – корпус; 3, 5 – втулка; 4, 6 – винт зажимной
Рисунок 2 – Общий вид толщиномеров ТИ-2-X-X
Лист № 3
Всего листов 4

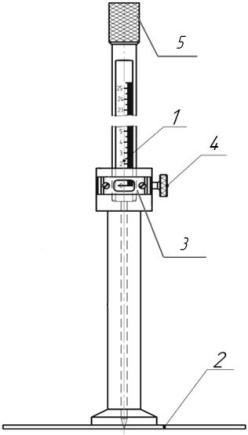

1 – игла; 2 – корпус; 3 – экран с указателем; 4 – винт зажимной; 5 – ручка с зажимным винтом
Рисунок 3 – Общий вид толщиномеров ТИ-3-X-X
Пломбирование толщиномеров не предусмотрено.
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
Значение
от 0 до 250*
±0,5
1,0
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений толщины, мм
Пределы допускаемой абсолютной
погрешности измерений толщины, мм
Цена деления шкалы, мм
_____________
* диапазон измерений устанавливается по заказу потребителя.
Таблица 3 –Основные технические характеристики
Наименование характеристики
Модификация
Создаваемая удельная нагрузка, Па
ТИ-1-X-X
(50,0±1,5)
(100,0±5,0)
Значение
ТИ-2-X-X
(250,0±5,0)
(500,0±7,5)
(1000,0±15,0)
(2000,0±25,0)
ТИ-3-X-X
(250,0±5,0)
(500,0±7,5)
(1000,0±15,0)
(2000,0±25,0)
Габаритные размеры, мм, не более:
- высота
- длина
- ширина
430
202
202
430
202
202
550
202
202
Лист № 4
Всего листов 4
Значение
0,428 8,257 6,482
2,0
0,25±0,10
0,5
Продолжение таблицы 3
Наименование характеристики
Масса корпуса, кг, не более
Длина штрихов шкалы иглы, мм, не менее
Ширина штрихов шкалы иглы, мм
Допуск плоскостности поверхности основания
корпуса, мм
Условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность, %, не более
Средний срок службы, лет
от +18 до +28
80
1,5
Знак утверждения типа
наносится на основание корпуса или маркировочную табличку методом лазерной гравировки и
на паспорт типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение
Толщиномер игольчатый ТИ
Паспорт —
Методика поверкиОЦСМ112196-2020 МП
Количество
1 шт.
1 экз.
1 экз.в одинадрес
Сведения о методиках (методах) измерений
приведены в разделе 5 паспорта.
Нормативные и технические документы, устанавливающие требования к толщиномерам
игольчатым ТИ
ТУ 26.51.6-030-74229882-2020 Толщиномеры игольчатые ТИ. Технические условия
Государственная поверочная схема для средств измерений длины в диапазоне от 1·10
-9
до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная Приказом Росстандарта
№2840 от 29.12.2018 г.
