Толщиномеры ультразвуковые В7-217, В7-227, В7-237, В7-287, В7-297, ГРСИ 81067-21
Номер госреестра:
81067-21
Наименование СИ:
Толщиномеры ультразвуковые
Обозначение типа:
В7-217, В7-227, В7-237, В7-287, В7-297
Производитель:
Общество с ограниченной ответственностью "Восток-7" (ООО "Восток-7"), г. Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.03.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «5» марта 2021 г. №237
Лист № 1
Регистрационный № 81067-21Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Толщиномеры ультразвуковые В7-217, В7-227, В7-237, В7-287, В7-297
Назначение средства измерений
Толщиномеры ультразвуковые В7-217, В7-227, В7-237, В7-287, В7-297 (далее по
тексту – толщиномеры) предназначены для измерений толщины изделий из различных
металлов и их сплавов, в том числе изделий с корродированными поверхностями или
поверхностей с неметаллическим покрытием (лак, краска, изоляция) при одностороннем
доступе к поверхности контроля.
Описание средства измерений
Принцип действия толщиномеров основан на ультразвуковом эхо-импульсном методе
неразрушающего контроля. В основе метода лежит измерение времени двойного прохода
ультразвуковых волн через объект контроля (ОК), которое, при известной скорости
распространения ультразвуковых волн в материале, пересчитывается в значение толщины.
Конструктивно толщиномеры состоят из электронного блока, имеющего дисплей и
пленочную клавиатуру управления, и ультразвукового преобразователя, подключаемого к
электронному блоку при помощи кабеля. В лицевую панель корпуса толщиномеров встроена
стальная пластина толщиной 4 мм, предназначенная для калибровки задержки в призме
преобразователя. На дисплее отображаются результаты измерений и другая служебная
информация, необходимая для управления толщиномером.
Толщиномеры отличаются друг от друга диапазоном измерений, пределами
допускаемой погрешности измерений, программным обеспечением, типом используемых
сменных преобразователей и внешним видом.
Внешний вид толщиномеров представлен на рисунке 1.
В7-217В7-227
Лист № 2
Всего листов 6
В7-237В7-287
В7-297

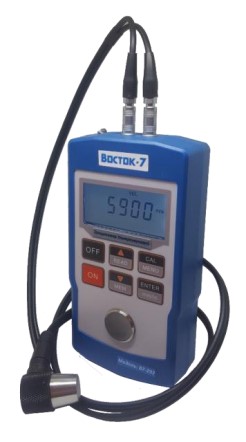

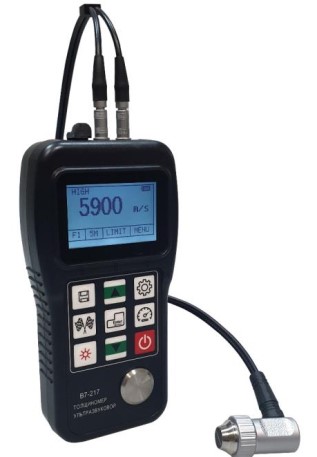

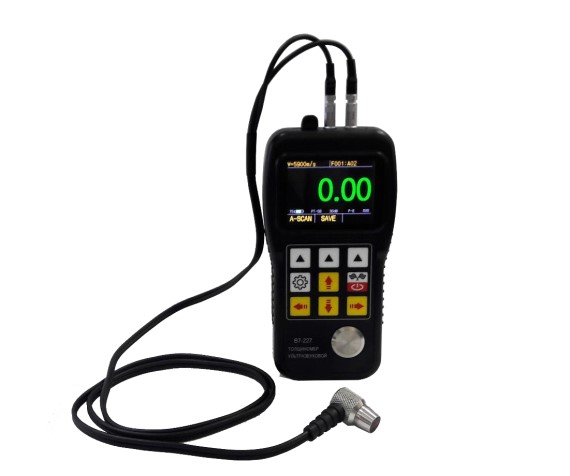

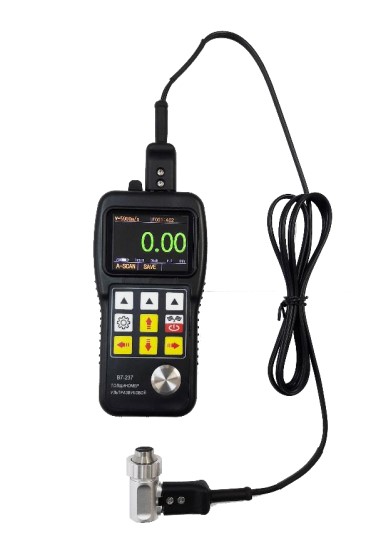

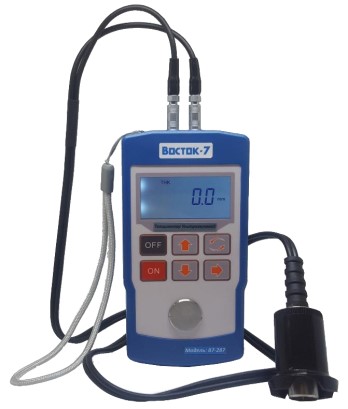

Рисунок 1 – Внешний вид толщиномеров ультразвуковых
В7-217, В7-227, В7-237, В7-287, В7-297
Пломбировка толщиномеров для предотвращения несанкционированного доступа не
предусмотрена.
Программное обеспечение
Толщиномеры имеют в своем составе программное обеспечение (ПО), с помощью
которого осуществляется сбор и обработка данных измерений.
За метрологически значимое принимается все ПО. ПО прошито во внутренней
долговременной памяти толщиномеров и защищено кодом производителя. При работе с
толщиномером пользователь не имеет возможности влиять на процесс расчета и не может
изменять полученные в ходе измерений данные.
Лист № 3
Всего листов 6
Защита программного обеспечения толщиномеров соответствует уровню «низкий» в
соответствии с Р 50.2.077-2014.
Идентификационные данные ПО толщиномеров приведены в таблице 1.
В7-287 В7-297
- -
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Модификация толщиномераВ7-217
Идентификационное наименование ПО -
Номер версии (идентификационный номер) ПО
-
--
Цифровой идентификатор ПО-
Значение
В7-227 В7-237
- -1.29RS
1.29RS и выше
и выше -
-
--
Наименование характеристики
Значение
-преобразователь ТС510
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
от 0,8 до 300,0
от 1,0 до 75,0
от 4,0 до 80,0
Диапазон измерений толщины (по стали), мм
В7-217
-преобразователь ТМ-08
-преобразователь PT-06
-преобразователь GT-13-2
В7-227
-преобразователь РТ-08
-преобразователь ZT-12
-преобразователь PT-06
-преобразователь GT-13
-преобразователь GT-13-2
-преобразователь PT-04
-преобразователь PT-04-2
от 1,0 до 200,0
от 3,0 до 300,0
от 2,0 до 20,0
от 4,0 до 80,0
от 4,0 до 80,0
от 0,8 до 10,0
от 0,8 до 12,0
от 2,0 до 200,0
от 3,0 до 18,0
1)
В7-237
-преобразователь ТС510
от 2,0 до 200,0
от 3,0 до 18,0
1)
от 1,0 до 300,0
от 2,0 до 200,0
от 2,0 до 300,0
от 0,8 до 100,0
В7-287
-преобразователь РТ-5
-преобразователь CT-2,5
-преобразователь GT-5
-преобразователь XT-5
В7-297
-преобразователь РТ-5
- преобразователь GT-5
- преобразователь XT-5
от 2,0 до 300,0
от 3,0 до 35,0
1)
от 2,0 до 100,0
от 0,7 до 90,0
Лист № 4
Всего листов 6
Наименование характеристики
Значение
±(0,005H+0,1)
±0,1
±(0,01H+0,05)
±(0,005H+0,1)
±(0,01H+1)
±(0,005H+0,1)
±(0,01H+1)
±(0,005H+0,1)
±(0,01H+1)
±0,5
±(0,01H+1)
±(0,005H+0,1)
±(0,01H+1)
±(0,01H+0,1)
±(0,01H+1)
±(0,01H+0,05)
±(0,01H+0,1)
±(0,01H+0,1)
±(0,01H+0,1)
±(0,01H+0,05)
±(0,01H+0,05)
±(0,005H+0,1)
±(0,01H+1)
±(0,005H+0,1)
±(0,01H+1)
Пределы допускаемой абсолютной погрешности измерений
толщины (по стали), мм
В7-217
-преобразователь ТМ-08
- преобразователь PT-06
-преобразователь GT-13-2
В7-227
-преобразователь РТ-08
в диапазоне измерений от 2,0 до 10,0 мм включ.
в диапазоне измерений св. 10,0 до 200,0 мм
-преобразователь ZT-12
в диапазоне измерений от 3,0 до 50,0 мм включ.
в диапазоне измерений св. 50,0 до 300,0 мм
- преобразователь PT-06
- преобразователь GT-13
-преобразователь GT-13-2
-преобразователь PT-04-2
-преобразователь ТС510
В7-237
-преобразователь ТС510
В7-287
-преобразователь PT-5
в диапазоне измерений от 1,0 до 100,0 мм включ.
в диапазоне измерений св. 100,0 до 300,0 мм
-преобразователь CT-2,5
в диапазоне измерений от 2,0 до 100,0 мм включ.
в диапазоне измерений св. 100,0 до 200,0 мм
-преобразователь GT-5
в диапазоне измерений от 2,0 до 90,0 мм включ.
в диапазоне измерений св. 90,0 до 300,0 мм
-преобразователь XT-5
в диапазоне измерений от 0,8 до 40,0 мм включ.
в диапазоне измерений св. 40,0 до 100,0 мм
В7-297
-преобразователь PT-5
в диапазоне измерений от 2,0 до 10,0 мм включ.
в диапазоне измерений св. 10,0 до 300,0 мм
-преобразователь GT-5
в диапазоне измерений от 2,0 до 9,0 мм включ.
в диапазоне измерений св. 90,0 до 100,0 мм
-преобразователь XT-5
в диапазоне измерений от 0,7 до 40,0 мм включ.
в диапазоне измерений св. 40,0 до 90,0 мм
1)
через покрытие, в т.ч. коррозию;
H – измеренное значение толщины, мм.
Лист № 5
Всего листов 6
Наименование характеристики
Значение
от 1000 до 9999
3
80
75
70
35
35
30
Таблица 3 – Основные технические характеристики
160
150
125
320
200
250
Диапазон скоростей распространения ультразвуковых
волн, м/с
Питание осуществляется от двух батарей типа АА
напряжением, В
Габаритные размеры, мм, не более:
– длина
В7-217
В7-227, В7-237
В7-287, В7-297
– ширина
В7-217
В7-227, В7-237
В7-287, В7-297
– высота
В7-217
В7-227, В7-237
В7-287, В7-297
Масса, г, не более
В7-217
В7-227, В7-237
В7-287, В7-297
Условия эксплуатации:
– температура окружающего воздуха, ºС
от 0 до + 35
Знак утверждения типа
наносится на шильдик на задней панели толщиномера и титульные листы руководства по
эксплуатации типографским способом.
1 шт.
3)
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначениеКоличество
1 шт.
1 шт.
1)
1 шт.
1 шт.
1 шт.
2)
1 шт.
2)
1 компл.
3)
-
-
1 шт.
3)
1 экз.
1 экз.
Блок электронный (без батареек)-
Преобразователь-
Ёмкость для контактной смазки-
Упаковочный кейс-
Диск с ПО-
Кабель USB-
Калибровочные образцы / меры толщины-
Защитный чехол электронного блока из кож.
заменителя
Контактная смазка
(стандартная или высокотемпературная)
Руководство по эксплуатации-
Методика поверки МП 203-34-2020
1)
количество и тип преобразователей зависит от заказа потребителя;
2)
только для модели В7-217;
3)
по дополнительному заказу.
Лист № 6
Всего листов 6
Сведения о методиках (методах) измерений
приведены в разделе 5 «Процедура измерения» руководства по эксплуатации.
Нормативныеитехническиедокументы,устанавливающиетребованияк
толщиномерам ультразвуковым В7-217, В7-227, В7-237, В7-287, В7-297
ТУ 26.51.66-001-11548758-2019 Толщиномеры ультразвуковые моделей В7-217, В7-
227, В7-237, В7-287, В7-297. Технические условия
