Номер госреестра:
81066-21
Наименование СИ:
Термодатчики полупроводниковые
Обозначение типа:
ПП-2Н
Производитель:
Общество с ограниченной ответственностью "Научно-производственный центр "Навигатор" (ООО "НПЦ "НАВИГАТОР"), г. Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
05.03.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «5» марта 2021 г. №237
Лист № 1
Регистрационный № 81066-21Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Термодатчики полупроводниковые ПП-2Н
Назначение средства измерений
Термодатчики полупроводниковые ПП-2Н предназначены для измерений температуры
жидких и газообразных сред в составе электротермометров ТП-2.
Описание средства измерений
Принцип действия термодатчиков полупроводниковых ПП-2Н основан на свойстве
полупроводников изменять электрическое сопротивление под воздействием температуры.
ТермодатчикиполупроводниковыеПП-2Нпредставляютсобойнеразборную
конструкцию, состоящую из чувствительного элемента с последовательно соединёнными тремя
манганиновыми сопротивлениями, защитного корпуса, изготовленного из стали марки
12Х18Н10Т, и присоединительного разъёма типа ШР.

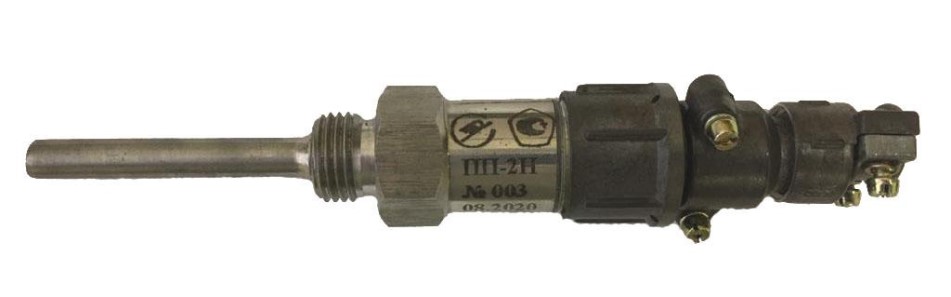

Общий вид термодатчиков полупроводниковых ПП-2Н представлен на рисунке 1.
Рисунок 1 – Общий вид термодатчиков полупроводниковых ПП-2Н
Пломбирование термодатчиков полупроводниковых ПП-2Н не предусмотрено.
Программное обеспечение
отсутствует
Лист № 2
Всего листов 3
Метрологические и технические характеристики
±4,0
±2,0
±4,0
Значение
от 0 до +120
Таблица 1 – Метрологические характеристики
Наименование характеристики
Диапазон измерений температуры,
С
Пределы допускаемой абсолютной погрешности измерений
температуры,
С
- в диапазоне от 0 до +20
С включ.
- в диапазоне св.+20 до +90
С включ.
- в диапазоне св. +90 до +120
С
Вид выходного сигнала
Диапазон изменений выходного сигнала, Ом
Характеристика выходного сигнала
Время термической реакции, с, не более
электрическое сопротивление
от 129 до 42,9
нелинейная
25
160
от 48 до 52
7
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Габаритные размеры, мм, не более
- длина общая
- длина погружаемой части
- диаметр погружаемой части
0,2
от –50 до +85
100 (при t ≤ +40 °С)
от 66 до 106,7
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность
, %,
не более
- атмосферное давление, кПа
Условия эксплуатации и хранения:
- температура окружающей среды, °С
- относительная влажность
, %,
не более
- атмосферное давление, кПа
Гарантийный срок эксплуатации, ч, не менее
Средний срок службы, лет, не менее
от –50 до +85
100 (при t ≤ 40 °С)
от 66 до 106,7
15000
8
Знак утверждения типа
наносится типографским способом на титульные листы руководства по эксплуатации и
паспорт, а также на корпус термодатчиков полупроводниковых ПП-2Н методом гравировки в
соответствии с рисунком 1.
1 шт.
Количество
1 шт.
Комплектность средства измерений
Таблица 3 – Комплектность средства измерений
НаименованиеОбозначение
Термодатчик полупроводниковыйПП-2Н
Кольцо уплотнительное
Кольцо уплотнительное медно -
асбестовое 16×22
Примечание
--
Руководство по эксплуатацииРЭ 26.51.51-007-17054649-2020
Паспорт ВИТА.400523.001 ПС
Методика поверки РТ-МП-7686-442-2020
1 экз.
1 экз.
1 экз.
на партию
-
на партию
Сведения о методиках (методах) измерений
приведены в разделе 7 «Инструкция по монтажу и эксплуатации» руководства по эксплуатации
РЭ 26.51.51-007-17054649-2020.
Лист № 3
Всего листов 3
Нормативные и технические документы, устанавливающие требования к термодатчикам
полупроводниковым ПП-2Н
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений
температуры
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
ТУ26.51.51-007-17054649-2020.ТермодатчикиполупроводниковыеПП-2Н.
Технические условия
