Приложение к свидетельству № 70205
об утверждении типа средств измерений
Лист № 1
Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Машины координатные измерительные Leitz Reference
Назначение средства измерений
Машины координатные измерительные Leitz Reference (далее - машины) предназначены
для ручных и автоматических трехмерных измерений геометрических параметров изделий
сложной формы.
Описание средства измерений
Принцип действия машин основан на считывании с измерительных шкал при помощи
дифракционных оптических энкодеров значений измеряемой длины, соответствующей
интервалу перемещений датчиков по осям X, Y, Z.
Конструктивно машины являются машинами портального типа с подвижным порталом.
Машины состоят из станины, гранитного измерительного стола с направляющими для
перемещения измерительных кареток, портала, встроенных измерительных шкал, персонального
компьютера. Станина машин имеет регулируемые опоры для установки по уровню. Электрическая
коммутация узлов машин монтируется в распределительном шкафу, поставляемом с машинами.
Машины оснащаются контактными датчиками разных видов в зависимости от требований
заказчика (см. таблицу 3). В комплект поставки машин входит калибровочная сфера для
контактных щупов.
Машины комплектуются системой температурной компенсации и штативом для смены
щупов. Машины также могут комплектоваться пневматическим демпфером для компенсации
внешних вибраций, поворотным столом, устройством автоматической смены датчиков
SENMATION, автоматическим датчиком контроля температуры измеряемого изделия, а также
опцией XT для работы в расширенном диапазоне температур.
Машины выпускаются в нескольких исполнениях, которые различаются между собой
техническими и метрологическими характеристиками.
Управление перемещением по осям осуществляется при помощи электронного пульта
для ручного управления.
Общий вид машин представлен на рисунках 1 и 2.

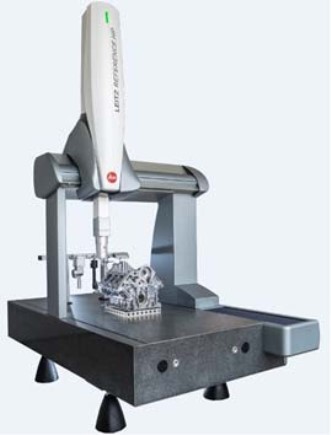

Рисунок 1 - Общий вид машин координатных
измерительных Leitz Reference HP

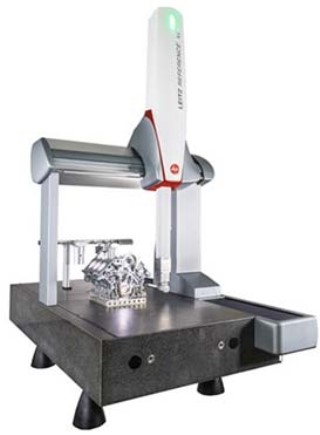

Рисунок 2 - Общий вид машин координатных
измерительных Leitz Reference Xi
Пломбирование машин не предусмотрено.
Лист № 2
Всего листов 9
Программное обеспечение
Машины оснащаются программным обеспечением PC-DMIS и/или Quindos7 (далее -
ПО), специально разработанным для задач, решаемых на машине.
ПО являются стандартными для ручного и микропроцессорного измерений деталей
с правильными ограничивающими поверхностями и сложной геометрической формой.
Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах
и не могут быть модифицированы, они блокируют редактирование для пользователей и не
позволяют удалять, создавать новые элементы или редактировать отчеты.
Главной защитой PC-DMIS является USB-ключ-заглушка HASP или электронный ключ
LMS (ПО, направленное на борьбу с нарушением авторских прав и компьютерным пиратством),
использует 128-битное шифрование по алгоритму AES (симметричный алгоритм блочного
шифрования информации), что позволяет предотвратить неавторизированное использование
ПО.
Главной защитой Quindos7 является лицензионный файл, который привязывается к
MAC-адресу компьютера.
Идентификационные данные программного обеспечения приведены в таблицах 1 и 2.
2017 R1
Таблица 1 - Идентификационные данные программного обеспечения PC-DMIS
Идентификационное наименование ПОPC-DMIS
Номер версии (идентификационный номер) ПО,
не ниже
Цифровой идентификатор ПО2460579F30F46D3E5D9FFBC4A0251874
Другие идентификационные данные
(если имеются)
MD5
Защита программного обеспечения и измеренных данных от непреднамеренных и
преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
не ниже
Таблица 2 - Идентификационные данные программного обеспечения Quindos7
Идентификационное наименование ПОQuindos7
Номер версии (идентификационный номер) ПО,
Q7.12.16361-R-0
Цифровой идентификатор ПО40A91B3F0C85913F794C374A120EB63B
1)
B23F0AA76566D34380837EF98F4E5115
2)
MD5
Другие идентификационные данные
(если имеются)
______________________
1)
- для 32-битной версии ОС Windows
2)
- для 64-битной версии ОС Windows.
Защита программного обеспечения и измеренных данных от непреднамеренных и
преднамеренных изменений соответствует уровню «Высокий» в соответствии с Р 50.2.077 - 2014.
Лист № 3
Всего листов 9
Метрологические и технические характеристики
Дискретность
отсчёта, мкм
0,005
Исполнение
Y
Таблица 3 - Диапазон измерений и дискретность отсчёта
Диапазон измерений линейных
машин
Датчик
X
размеров по оси, мм
Z
HP-S-X3С
HP-S-Х1Н
1
НР 5.4.3
HP-S-Х1Н
1)
500 400 300
Xi 5.4.3
HP-S-X3С
)
500 400 300
HP-S-X3С
НР 7.7.5
HP-S-Х1Н
1)
700700500
HP-S-X3С
HP-S-Х3С
2200
900 (820)
HP-S-X3C
Xi 7.7.5
HP-S-Х1Н
1)
700 700 500
НР 10.7.6 LSP-S2 Scan+ 1000 700 590
HP-S-X5-HD 1000 700 580
Xi 10.7.6 HP-S-Х3С 1000 700 600
HP-S-X1Н
1)
1000 700 650
НР 12.9.7LSP-S2 Scan+1200900700
HP-S-X5-HD1200900 690 (590)
2)
Xi 12.9.7 HP-S-Х3С1200900700
HP-S-X1Н
1)
1200900 760 (635)
2)
НР 15.9.7 LSP-S2 Scan+ 1500 900 680 (650)
2)
HP-S-X5-HD 1500 900 670 (550)
2)
Xi 15.9.7 HP-S-Х3С1500900770
HP-S-X1Н
1)
1500900 770 (620)
2)
НР 20.9.7LSP-S2 Scan+2000900700
HP-S-X5-HD2000900 690 (590)
2)
Xi 20.9.7 HP-S-Х3С2000900700
HP-S-X1Н
1)
2000900 760 (635)
2)
НР 15.12.9 LSP-S2 Scan+ 1500 1200 900
НР 22.12.9 LSP-S2 Scan+ 2200 1200 900
Xi 15.12.10
HP-S-X5-HD
15001200900 (820)
2)
HP-S-X1Н
1)
15001200 1000 (800)
2)
HP-S-X5-HD1200
2)
Xi 22.12.10HP-S-Х3С
HP-S-X1Н
1)
220012001000 (800)
2)
НР 30.12.9LSP-S2 Scan+30001200 900
Xi 30.12.10
HP-S-X5-HD
30001200900 (820)
2)
HP-S-X1Н
1)
30001200 1000 (800)
2)
HP 40.12.9 LSP-S2 Scan+ 4000 1200 900
HP 45.12.9 LSP-S2 Scan+ 4500 1200 900
HP-S-X5-HD
HP-S-X3C
Xi 40.12.10 HP-S-X3C
40001200900 (820)
2)
HP-S-X1H
1)
40001200 1000 (800)
2)
Xi 45.12.10
HP-S-X5-HD
45001200900 (820)
2)
HP-S-X1H
1)
45001200 1000 (800)
2)
HP 30.15.9LSP-S2 Scan+30001500900
HP-S-X5-HD
Xi 30.15.10 HP-S-X3C
30001500900 (820)
2)
HP-S-X1Н
1)
30001500 1000 (800)
2)
Лист № 4
Всего листов 9
0,005
машин
Продолжение таблицы 3
Исполнение
Датчик
Диапазон измерений линейных
размеров по оси, мм
Дискретность
отсчёта, мкм
260015001210 (1130)
2)
260015001350 (1250)
2)
330015001210 (1130)
2)
330015001350 (1250)
2)
HP-S-X5-HD
Xi 26.15.14HP-S-X3C
HP-S-X1Н
1)
HP-S-X5-HD
Xi 33.15.14 HP-S-X3C
HP-S-X1Н
1)
____________________________
1)
-
д
атчик HP-S-X1H может оснащаться поворотной системой HH-AS-T2.5, HH-AS-T5
2)
- в скобках указаны данные для машин с установленным устройством
автоматической смены датчиков SENMATION
1
---
2
1
(L - измеряемая длина в мм), MP
Таблица 4 - Метрологические характеристики машин координатных измерительных Leitz Reference
НР с датчиком LSP-S2 Scan+ и Leitz Reference НР с SENMATION с датчиком HP-S-X5-HD
Наименование характеристикиЗначение
Исполнение5.4.310.7.615.12.930.15.9
7.7.512.9.722.12.9
15.9.7 30.12.9
20.9.7 40.12.9
45.12.9
Пределы допускаемой абсолютной
погрешности измерений длины
(пространственных измерений),±(0,7+L/400) ±(0,9+L/400)--
(L - измеряемая длина в мм), MPE
E
,
при температуре от +19 до +21 °С, мкм
Допускаемое изменение температуры
окружающего воздуха, °С/ч
Пределы допускаемой абсолютной
погрешности измерений длины
(пространственных измерений),±(1,2+L/25
(L - измеряемая длина в мм), MPE
E
, 0)
при температуре от +15 до +30 °С
(с опцией XT), мкм
Допускаемое изменение температуры
окружающего воздуха, °С/ч
Пределы допускаемой абсолютной
погрешности измерений длины
(пространственных измерений),--±(1,5+L/350) ±(1,9+L/350)
(L - измеряемая длина в мм), MPE
E
,
при температуре от +18 до +22 °С, мкм
Допускаемое изменение температуры
окружающего воздуха, °С/ч
Пределы допускаемой абсолютной
погрешности измерений длины
(пространственных измерений),
E
E
,
--±(1,8+L/
3
00) ±(
2
,9+L
/
300)
при температуре от +18 до +28 °С
(с опцией XT), мкм
Допускаемое изменение температуры
окружающего воздуха, °С/ч
2
Лист № 5
Всего листов 9
1,6
2,2/40
Продолжение таблицы 4
Наименование характеристики
Исполнение 5.4.3
7.7.5
Значение
10.7.6 15.12.9
12.9.7 22.12.9
15.9.7 30.12.9
20.9.7 40.12.9
45.12.9
30.15.9
0,91,2
Предел допускаемой абсолютной
погрешности измерительной головки,0,8
MPE
P
, мкм
Предел допускаемой абсолютной
погрешности сканирования,1,4/45
MPE
THP/τ
, мкм/с
1,4/401,6/40
Таблица 5 - Метрологические характеристики машин координатных измерительных Leitz
Reference Xi с датчиками HP-S-X5-HD, LSP-S2 Scan+, HP-S-X3C, HP-S-X1H и Leitz Reference
Xi с SENMATION с датчиками HP-S-X5-HD, LSP-S2 Scan+, HP-S-X3C, HP-S-X1H
НаименованиеЗначение
характеристики
Исполнение 5.4.3 10.7.6 15.12.10 30.15.10 26.15.14
7.7.5 12.9.7 22.12.10 33.15.14
15.9.7 30.12.10
20.9.7 40.12.10
45.12.10
Пределы допускаемой
абсолютной погрешно-
сти измерений длины
(пространственных
измерений),±(1,1+L/350) ±(1,2+L/350) ±(1,7+L/350) ±(2,2+L/350) ±(2,8+L/350)
(L - измеряемая длина
в мм), MPE
E
,
при температуре
от +18 до +24 °С, мкм
Допускаемое изменение
температуры окру-1
жающего воздуха, °С/ч
Пределы допускаемой
абсолютной погрешно-
сти измерений длины
(пространственных
измерений), (L --±(1,8+L/200) ±(2,0+L/200)--
измеряемая длина в мм),
MPE
E
, при температуре
от +15 до +30 °С
(с опцией XT), мкм
Допускаемое измене-
ние температуры
окружающего воздуха,
°С/ч
2
Лист № 6
Всего листов 9
±(2,3+L/175)
-
-
2
1,6
2,0
2,8
2,5/40
3,0/40
3,5/40
Значение
Продолжение таблицы 5
Наименование
характеристики
Исполнение
5.4.3 10.7.6
7.7.5 12.9.7
15.9.7
20.9.7
15.12.10
22.12.10
30.12.10
40.12.10
45.12.10
30.15.10
26.15.14
33.15.14
-±(2,0+L/175)
1,01,1
Пределы допускаемой
абсолютной погрешно-
сти измерений длины
(пространственных
измерений),
(L - из-меряемая trial в
мм), MPE
E
,
при температуре
от +30 до +35 °С
(с опцией XT), мкм
Допускаемое изменение
температуры окру-
жающего воздуха, °С/ч
Предел допускаемой
абсолютной погрешно-
сти измерительной
головки, MPE
P
, мкм
Предел допускаемой
абсолютной погрешно-
сти сканирования,
MPE
THP/τ
, мкм/с
1,5/451,8/40
Таблица 6 - Метрологические характеристики машин координатных измерительных Leitz
Reference НР с SENMATION с датчиком HP-S-X1H с поворотной системой HH-AS-T2.5,
HH-AS-T5 и Leitz Reference Xi с SENMATION с датчиком HP-S-X1H с поворотной системой
HH-AS-T2.5, HH-AS-T5
НаименованиеЗначение
характеристики
Исполнение 5.4.3 10.7.6 15.12.10 30.15.10 26.15.14
7.7.5 12.9.7 22.12.10 33.15.14
15.9.7 30.12.10
20.9.7 40.12.10
45.12.10
15.12.9
22.12.9
Пределы допускаемой
абсолютной погрешно-
сти измерений длины
(пространственных
измерений),±(1,3+L/350) ±(1,5+L/350) ±(2,0+L/350) ±(2,5+L/350) ±(3,2+L/350)
(L - из-меряемая длина
в мм), MPE
E
,
при температуре
от +18 до +24 °С, мкм
Лист № 7
Всего листов 9
-
-
3,2
4,5/45
26.15.14
33.15.14
Продолжение таблицы 6
НаименованиеЗначение
характеристики
Исполнение5.4.310.7.615.12.1030.15.10
7.7.512.9.722.12.10
15.9.7 30.12.10
20.9.7 40.12.10
45.12.10
15.12.9
22.12.9
Допускаемое изменение
температуры окру-1
жающего воздуха, °С/ч
Пределы допускаемой
абсолютной погрешно-
сти измерений длины
(пространственных
измерений),
(L - из-меряемая длина
-±(1,8+L/200) ±(2,0+L/200)-
в мм), MPE
E
,
при температуре
от +15 до +30 °С
(с опцией XT), мкм
Допускаемое изменение
температуры окру-2
жающего воздуха, °С/ч
Пределы допускаемой
абсолютной погрешно-
сти измерений длины
(пространственных
измерений),
1,31,51,82,5
(L - из-меряемая длина
-±(2,0+L/175) ±(2,3+L/175)-
в мм), MPE
E
,
при температуре
от +30 до +35 °С
(с опцией XT), мкм
Допускаемое изменение
температуры окру-2
жающего воздуха, °С/ч
Предел допускаемой
абсолютной погрешно-
сти измерительной
головки, MPE
P
, мкм
Предел допускаемой
абсолютной погреш-
ности сканирования,
2,0/452,2/452,9/453,7/45
MPE
THP/τ
, мкм/с
XT - опция для работы машины в расширенном диапазоне температур.
Лист № 8
Всего листов 9
Исполнение
900
2250
5000
Таблица 7 - Габаритные размеры и масса машин координатных измерительных Leitz Reference
Габаритные размеры (Д×Ш×В),Масса, кг,Масса измеряемой
мм, не болеене болеедетали, кг, не более
5.4.31405×950×2087 550 250
7.7.51610×1250×26011200
10.7.61910×1250×27731650
12.9.72500×1560×30732750
15.9.72755×1560×311534001500
20.9.73300×1560×30734550
15.12.9 2900×1860×3422 5250
15.12.10 2900×1860×3422 5250
22.12.9 3650×1860×3422 7700
22.12.103650×1860×34227700
30.12.9 4450×1860×3512 (3422)
1)
8800
30.12.10 4450×1860×3512 (3422)
1)
8800
40.12.9 5450×1860×3662 (3572)
1)
14300
40.12.10 5450×1860×3662 (3572)
1)
14300
45.12.9 5950×1860×3662 (3572)
1)
15600
45.12.10 5950×1860×3662 (3572)
1)
15600
30.15.9 4450×2160×3662 (3572)
1)
12700
30.15.10 4450×2160×3662 (3572)
1)
12700
26.15.14 3950×2160×4545 (4455)
1)
12600
33.15.14 4650×2160×4545 (4455)
1)
14800
_______________________________
1)
- в скобках указана высота для машин с активной системой виброгашения
Значение характеристики
0,6
от 30 до 70
Таблица 8 - Основные технические характеристики
Наименование характеристики
Потребляемая мощность, кВт, не более
Условия эксплуатации:
- относительная влажность воздуха, %
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
230
+10
%
-10
%
50±1
Знак утверждения типа
наносится на эксплуатационную документацию типографическим методом.
Комплектность средства измерений
Таблица 9 - Комплектность средства измерений
Наименование
Машина координатная измерительная Leitz Reference
Электронный пульт для ручного управления
Контактный датчик
Набор сферических контактных щупов и удлинителей
Калибровочная сфера диаметр от 15 до 30 мм
Распределительный шкаф
Система температурной компенсации
Пневматический демпфер
Поворотный стол
Штатив для смены щупов
Программное обеспечение PC-DMIS, Quindos7
Руководство по эксплуатации
Персональный компьютер
Обозначение
-------------
Количество
1 шт.
1 шт.
1 шт.
1)
1 шт.
1)
1 шт.
1 шт.
1 шт.
1 шт.
1)
1 шт.
1)
1 шт.
1 шт.
1)
1 экз.
1 шт.
Лист № 9
Всего листов 9
Обозначение
-
Количество
1 шт.
1)
-
МП АПМ 33-17
1 шт.
1)
1 экз.
Продолжение таблицы 9
Наименование
USB-ключ-заглушка HASP или электронный ключ LMS
для PC-DMIS
Лицензионный файл для Quindos7
Методика поверки
1)
- по заказу
Поверка
осуществляется по документу МП АПМ 33-17 «Машины координатные измерительные Leitz
Reference. Методика поверки», утвержденному ООО «Автопрогресс-М» 16.08.2017 г.
Основные средства поверки:
- рабочий эталон 3-го разряда по ГОСТ Р 8.763-2011 - меры длины концевые
плоскопараллельные;
- мера для поверки систем координатно-измерительных ROMER Absolute Arm, сфера,
(рег. № 64593-16);
- секундомер механический СОСпр-2б-2-000, (рег. № 11519-11).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к машинам
координатным измерительным Leitz Reference
ГОСТ Р 8.763-2011 Государственная система обеспечения единства измерений.
Государственная поверочная схема для средств измерений длины в диапазоне от 1·10
-9
до 50 м
и длин волн в диапазоне от 0,2 до 50 мкм
Техническая документация «Hexagon Metrology GmbH», Германия
Изготовитель
«Hexagon Metrology GmbH», Германия
Адрес: Siegmund-Hiepe-Strasse 2-12, D-35578 Wetzlar, Germany
Тел.: +49 6441 207 0, факс: +49 6441 207 122
E-mail: contact.de.mi@hexagon.com
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)
Адрес: 123308, г. Москва, ул. Мневники, д. 3 корп. 1
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail: info@autoprogress-m.ru
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств
измерений в целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
