Установки измерительные нефти и нефтяного газа ИУНГ, ГРСИ 71487-18
Номер госреестра:
71487-18
Наименование СИ:
Установки измерительные нефти и нефтяного газа
Обозначение типа:
ИУНГ
Производитель:
ООО "Домодедовский опытный машиностроительный завод", г.Домодедово; ООО "Системы Нефть и Газ Балтия", г.Калининград; ООО "Системы Нефть и Газ", г.Щелково
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.06.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70206
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки измерительные нефти и нефтяного газа ИУНГ
Назначение средства измерений
Установки измерительные нефти и нефтяного газа ИУНГ (далее - установки)
предназначены для автоматизированного измерения дебита нефтегазодобывающих скважин
по массе сырой нефти, по массе сырой нефти без учета воды и по объему свободного нефтяного
газа посредством сепарации нефтегазоводяной смеси с последующим измерением количества
и параметров сепарированной скважинной жидкости и свободного нефтяного газа, с учетом
количества газа, используемого для газлифтной добычи.
Описание средства измерений
Установки состоят из технологического блока (далее - БТ), включающего в себя
сепарационную емкость, служащую для разделения потока измеряемой среды на газовую и
жидкую фазы, блока переключения скважин, содержащего трехходовые краны или переключатель
скважин многоходовой, измерительных линий расхода и количества продуктов сепарации,
оснащенных средствами измерений и вспомогательным оборудованием, трубопроводной
обвязки и шкафа управления и индикации установки (далее - ШУИ), служащего для обработки
измерительной информации и управления режимом работы установок.
Принцип действия установок заключается в разделении нефтегазоводяной смеси на
жидкую (сырая нефть) и газовую (нефтяной газ) фазы с помощью сепаратора и последующих
измерениях массы сырой нефти и объема свободного нефтяного газа.
Массовый расход, масса и плотность сырой нефти измеряются прямым методом
динамических измерений с применением счетчиков-расходомеров массовых (далее - СРМ)
с пределами допускаемой относительной погрешности не более ±0,5 %.
Объемный расход и объем свободного нефтяного газа в рабочих условиях (при давлении
и температуре сепарации) измеряются прямым методом динамических измерений с применением
средств измерений объемного расхода ) с пределами допускаемой относительной погрешности
не более ±1,5 % или с применением СРМ и результатов измерений плотности свободного
нефтяного газа с пределами допускаемой относительнойпогрешности не более ±1,0 %.
Приведение измеренного объема, плотности свободного нефтяного газа к стандартным условиям
осуществляется в ШУИ.
Объемный расход и объем газлифтного нефтяного газа при рабочих и стандартных
условиях по каждой скважине измеряется с применением средств измерений расхода газлифтного
газа с пределами допускаемой относительной погрешности не более ±1,5 %. Измеренные
значения передаются в ШУИ установки для формирования отчетов по всем скважинам и передачи
их в систему верхнего уровня.
Содержание объемной доли воды в сырой нефти определяется одним из трех способов:
- с применением поточного преобразователя содержания объемной доли воды (при его
наличии) с пределом абсолютной погрешности не более 1% при содержании объемной доли
воды до 70 % , не более 1,5% при содержании объемной доли воды до 100%.
- по результатам измерений СРМ плотности сырой нефти, а также по результатам
периодических определений плотности обезвоженной дегазированной нефти и плотности
пластовой воды, значения которых вводятся в ШУИ как условно-постоянные величины,
применяемые в течение установленного периода времени;
- по отобранной пробе, согласно установленной периодичности, определенное значение
вводится в ШУИ установки как условно-постоянная величина в течение установленного периода
времени.
Лист № 2
Всего листов 6
Массовый расход и масса сырой нефти без учета воды измеряются по результатам
измерений массового расхода, массы сырой нефти и содержания объемной доли воды в сырой
нефти.
Избыточное давление измеряемой среды измеряется в автоматическом режиме прямым
методом динамических измерений с применением датчиков давления с пределами приведенной
погрешности не более ±0,5 % . Для индикации давления используются показывающие средства
измерений давления.
Температура измеряемой среды измеряется в автоматическом режиме с применением
термопреобразователей с унифицированным выходным сигналом с пределами допускаемой
абсолютной погрешности не более ±0,5
о
С. Для индикации температуры используются
показывающие средства измерений температуры.
ШУИ установок реализован на основе программируемых логических контроллеров.
ШУИ выполняет функции управления работой оборудования установки и сигнализации
о ее состоянии, а также обеспечивает опрос первичных преобразователей и преобразования их
сигналов в значения физических величин, расчет количества нефти и нефтяного газа по каждой
скважине с учетом введенных согласно МИ условно-постоянных величин (констант) для
каждой скважины, формирование отчетов и передачу их в систему верхнего уровня.
Типы средств измерений (СИ), используемых в составе установки, выбираются
из таблицы 1 на этапе изучений условий измерений в зависимости от ожидаемых величин
расхода и свойств нефтегазоводяной смеси, а также выходных параметров установки.
Общий вид БТ установок представлен на рис. 1. Пломбирование установок не
предусмотрено.

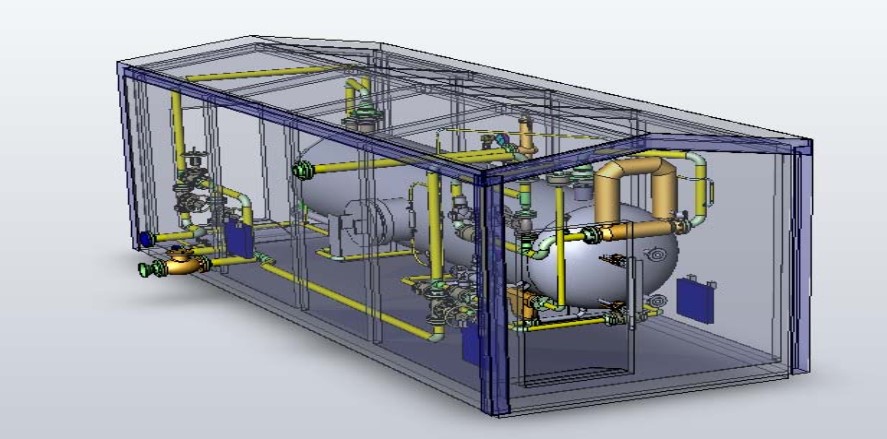

Рисунок 1 - Общий вид БТ установок
Конструкция и вид БТ установки может отличаться от приведенной на рисунке 1
в зависимости от типов используемых в составе установки СИ.
Перечень применяемых в установке СИ и их регистрационные номера в Федеральном
информационном фонде по обеспечению единства измерений приведены в таблице 1.
Лист № 3
Всего листов 6
Таблица 1 - Перечень СИ используемых в установках
Регистрационный номер
Наименование средств измерений
в Федеральном информационном
фонде по обеспечению
единства измерений
СИ массы и массового расхода жидкости и газа
Счетчики-расходомеры массовые Micro Motion45115-16
Расходомеры массовые Promass15201-11
Расходомеры массовые Promass
(мод. Promass 300, Promass 500)68358-17
СИ объема и объемного расхода газа в рабочих условиях
Датчики расхода газа ДРГ.М26256-06
Датчики расхода газа “DYMETIC-1223M”57997-14
Счетчики газа “DYMETIC-9423M”57998-14
СИ содержания объемной доли воды в нефти
Влагомеры сырой нефти ВСН-224604-12
Влагомеры поточные ВСН-АТ62863-15
Влагомеры поточные L и F56767-14
Влагомеры сырой нефти ВОЕСН32180-11
Измерители обводненности Red Eye 2G® и Red Eye 2G®
Multiphase47355-11
СИ давления
Датчики давления Метран-10022235-08
Датчики давления Метран-15032854-13
Преобразователи давления AUTROL мод. АРТ3100,
АРТ3200 37667-13
Датчики давления малогабаритные КОРУНД 47336-16
СИ температуры
Датчики температуры Rosemount 644, Rosemount 3144Р63889-16
Преобразователи измерительные ATT210070157-18
Преобразователи измерительные
Rosemount 644, Rosemount 3144Р
56381-14
Термопреобразователи с унифицированным выходным сиг-
trial Метран-2700
38548-13
Преобразователи с унифицированным выходным сигналом 23410-13
Метран-270, Метран-270-Ех
Преобразователи температуры Метран-280, Метран-280-Ех23410-13
ШУИ
Системы управления модульные B&R X2057232-14
Примечание:. Конкретные модели СИ определяются заказом
Программное обеспечение
Комплекс программного обеспечения (далее - ПО) реализован в компонентах ШУИ
и обеспечивает обработку входных сигналов, а также расчет и хранение параметров дебита
скважин в энергонезависимой памяти с помощью прикладного ПО.
Лист № 4
Всего листов 6
Таблица 2 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма исполняемого кода)
Значение
AgzuIMS.br
не ниже 3.72.1
-
Уровень защиты ПО системы от непреднамеренных и преднамеренных изменений
в соответствии с Р 50.2.077-2014 «высокий».
Метрологические и технические характеристики
Основные метрологические и технические характеристики установок и параметры
измеряемой среды приведены в таблице 3 и таблице 3а.
Таблица 3 - Основные метрологические характеристики установок
Наименование характеристикиЗначение
Наибольший расход жидкости в зависимости от типоразмера 100; 400; 1500; 2000;
(варианта исполнения), т/сут 3000; 4000; 6000
Диапазон измерений объемного расхода свободного и газлифтного
газа, приведенные к стандартным условиям, м
3
/сут *
от 24 до 240000
±5
Пределы допускаемой относительной погрешности установок, %, при измерениях
- массы сырой нефти±2,5
- массы сырой нефти без учета воды:
- при содержании объемной доли воды до 70 % включ. ±6
- при содержании объемной доли воды свыше 70 % до 95 % включ. ±15
- при содержании объемной доли воды свыше 95 %Устанавливается
в аттестованной
методике измерений
объема свободного и газлифтного нефтяного газа, приведенного
к стандартным условиям
Примечание: * - уточняется при заказе
Таблица 3а - Основные технические характеристики и параметры измеряемой среды
Наименование характеристикиЗначение
Максимальное количество подключаемых скважин14 Trial
работы Непрерывный
Условия эксплуатации:
-температура в блоке технологическом, блоке переключения+5
скважин и блоке автоматики,
о
С, не ниже* +10
Средний срок службы, лет10
Параметры измеряемой среды:
Измеряемая среда Нефтегазоводяная
смесь, газлифтный газ
Содержание воды в сырой нефти, %, не более100
Содержание сероводорода, % объемных, не более 8,0
Рабочее избыточное давление (расчетное), МПа, не более
-нефтегазоводяная смесь6,3
-газлифтный газ 10,0
Температура рабочей среды,
о
С
-нефтегазоводяная смесь от 0 до 80
-газлифтный газ от 0 до 80
Лист № 5
Всего листов 6
Значение
от 690 до 1400
от 690 до 1160
380±38/220±22
50±1
Наименование характеристики
Плотность сырой нефти, кг/м
3
Плотность нефти обезвоженной, дегазированной при 20 °С, кг/м
3
Напряжение переменного тока, В
Частота переменного тока, Гц
Примечание: * - уточняется при заказе
Знак утверждения типа
наносится типографским или иным способом на титульных листах руководства по эксплуатации
и паспорт.
Комплектность средства измерений
Количество
1 шт.
1 шт.
1 экз.
1 экз.
Таблица 4 - Комплектность поставки*
НаименованиеОбозначение
Установка измерительная нефти
и нефтяного газа ИУНГ
Комплект запасных частей,
инструментов и принадлежностей
Установка измерительная trial0814.00.00.000 РЭ
и нефтяного газа. Руководство
по эксплуатации
Методика поверкиМП 0711-9-2017
*Комплект поставки установки может дополняться по условиям контракта.
Поверка
осуществляется по документу МП 0711-9-2017 «Инструкция. ГСИ. Установки измерительные
нефти и нефтяного газа ИУНГ. Методика поверки», утвержденному ФГУП «ВНИИР» 25 декабря
2017 г.
Основные средства поверки:
рабочие эталоны 1-го и 2-го разряда по ГОСТ 8.637-2013.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к установкам
измерительным нефти и нефтяного газа ИУНГ
ГОСТ Р 8.615-2005 ГСИ. Измерения количества извлекаемых из недр нефти и нефтяного
газа. Общие метрологические и технические требования
ГОСТ 8.637-2013 ГСИ. Государственная поверочная схема для средств измерений
массового расхода многофазных потоков
ТУ 3667-003-92743614-2015 Измерительные установки нефти и нефтяного газа.
Технические условия
Лист № 6
Всего листов 6
«Домодедовскийопытный
мкр. Центральный, ул. Кирова,
Изготовители
Обществосограниченнойответственностью
машиностроительный завод» (ООО «ДОМЗ»)
ИНН 7710535349
Адрес: 142005, Московская область, г. Домодедово,
строение 27
Телефон/факс: (495)-419 00-96
E-mail: domz@domz.ru
Общество с ограниченной ответственностью «Системы Нефть и Газ Балтия»
(ООО «Системы Нефть и Газ Балтия»)
ИНН 3908036487
Адрес: 236039, г. Калининград, ул. Портовая, 41
Телефон: (4012) 31-07-28
Факс: (4012) 31-07-29
E-mail:
Общество с ограниченной ответственностью «Системы Нефть и Газ»
(ООО «Системы Нефть и Газ»)
ИНН 5050024775
Адрес: 141101, Московская обл., г. Щелково, ул. Заводская, дом 1, корп. 1
Телефон: (495) 995-01-53
E-mail:
Заявитель
Общество с ограниченной ответственностью «ИМС Индастриз» (ООО «ИМС Индастриз»)
ИНН 7736545870
Адрес:142703, Московская обл., Ленинский район, г. Видное, ул.Донбасская, д.2, стр.10,
ком.611
Телефон: (495) 221-10-50
Факс: (495) 221-10-51
E-mail:
Web-сайт: http://www.imsholding.ru
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, Республика Татарстан, г. Казань, ул.2-я Азинская, 7А
Телефон: (843)272-70-62
Факс: 272-00-32
E-mail: vniirpr@bk.ru
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений
в целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 7108-79 | Усилители измерительные | 2609 | Фирма "Bruel & Kjaer", Дания | Нет данных | Перейти |
| 15063-04 | Расходомеры газа ультразвуковые | Q.Sonic | Фирма "Instromet International", Бельгия | 1 год | Перейти |
| 57763-14 | Система измерений количества и параметров нефти сырой № 559 Авиловского газонефтяного месторождения ООО СП "Волгодеминойл" | Нет данных | ООО "ИМС Индастриз", г.Москва | 1 год | Перейти |
| 61544-15 | Счетчики электрической энергии однофазные многотарифные | НЕВА МТ 1 | ООО "Тайпит-Измерительные Приборы" (Тайпит-ИП), г.С.-Петербург | 16 лет | Перейти |
| 9499-88 | Преобразователи измерительные | Ш703, Ш703А, Ш703И, Ш703К, Ш703АИ, Ш703ИК, Ш705, Ш705А, Ш705И, Ш705К, Ш705ИК, Ш705АИ | ПО "Электроприбор", Украина, г.Киев | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
