Номер госреестра:
71485-18
Наименование СИ:
Газоанализаторы портативные
Обозначение типа:
GX-6000
Производитель:
Фирма "Riken Keiki Co., Ltd.", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.06.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 70204
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы портативные GX-6000
Назначение средства измерений
Газоанализаторы портативные GX-6000 предназначены для измерений объемной доли
горючих (углеводородных) газов и водорода, а также вредных газов (сероводорода, оксида
углерода, диоксида серы, диоксида азота, цианистого водорода, аммиака, хлора, диоксида
углерода) и кислорода в воздухе рабочей зоны.
Описание средства измерений
Газоанализаторы портативные GX-6000 (далее - газоанализаторы) способны измерять
одновременно до шести различных газов. Комбинации измеряемых газов зависят от типов
используемых в газоанализаторах сенсоров (первичных преобразователей). В газоанализаторах
используются термокаталитические сенсоры для измерения горючих газов, электрохимические
сенсоры для измерения токсичных газов, гальванические для измерения кислорода, оптические
для измерения горючих газов и диоксида углерода, а также фотоионизационные для измерения
летучих органических соединений (ЛОС). Последние имеют два исполнения: одно для
измерений в млд
-1
диапазоне, другое для измерений в млн
-1
диапазоне.
Конструктивногазоанализаторывыполненыодноблочнымивударопрочном
пластмассовом корпусе, снабженном металлическим зажимом для крепления газоанализатора к
каске, карману или поясному ремню работника.
Отбор пробы осуществляется встроенным насосом.
Электрическое питание газоанализаторов осуществляется от трёх щелочных батареек
типа АА или литий-ионного аккумулятора.
Газоанализаторы имеют жидко-кристаллический монохромный цифровой дисплей с
подсветкой, обеспечивающей отображение:
- результатов измерений содержания определяемых компонентов (до шести одновременно);
- текущего времени;
- уровня заряда аккумуляторов;
- двух порогов аварийной сигнализации;
- меню пользователя.
Газоанализаторы обеспечивают выполнение следующих функций:
- непрерывное измерение содержания определяемых компонентов;
- сравнение результатов измерений с заданными уровнями срабатывания сигнализации;
- память данных/журнал событий;
- самодиагностику газоанализатора при включении электрического питания.
Газоанализаторы осуществляют срабатывание сигнализации по двум порогам для
каждого измерительного канала:
- звуковым сигналом;
- светодиодным индикатором;
- вибрационным сигналом тревоги;
- отображением на дисплее символов, обозначающих пороги срабатывания.
Газоанализаторы снабжены устройством, позволяющим сигнализировать о падении
оператора.
Trial данных на персональный компьютер осуществляется в лабораторных условиях
при помощи ИК-порта.
Газоанализаторы выполнены во взрывозащищенном исполнении.
Взрывозащищенность газоанализатора обеспечивается следующими видами взрывозащиты:
“искробезопасная электрическая цепь i” по ГОСТ Р МЭК 60079-11-2010 и конструктивным
исполнением в соответствии с ГОСТ Р МЭК 60079-0-2011.
Лист № 2
Всего листов 6
Общий вид газоанализатора представлен на рисунке 1.
Опломбирование газоанализаторов не предусмотрено.

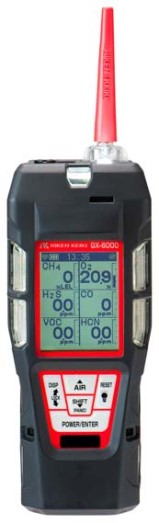

Рисунок 1 - Общий вид газоанализатора GX-6000
Программное обеспечение
Газоанализаторы имеют следующие виды программного обеспечения (ПО):
- встроенное;
- автономное.
Встроенное ПО выполняет следующие основные функции:
- приём и обработку измерительной информации от первичного измерительного
преобразователя;
- отображение результатов измерений на дисплее;
- хранение результатов измерений;
- ведение и хранение журнала событий.
Встроенное ПО реализует следующие расчетные алгоритмы:
- вычисления результатов измерений содержания определяемых компонентов по данным
от первичного измерительного преобразователя;
- сравнение результатов измерений с заданными пороговыми значениями, вычисление
значений STEL и TWA (усредненные показания соответственно за 15 мин. и 8 ч работы).
Встроенное ПО идентифицируется при включении газоанализатора путем вывода
на дисплей номера версии.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО:
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО:
Значение
05504
1.00
F04E
Влияние встроенного ПО учтено при нормировании метрологических характеристик
газоанализаторов. Уровень защиты - «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические характеристики газоанализаторов приведены в таблица 2-4.
Лист № 3
Всего листов 6
1)
Пределы допускаемой абсолютной погрешности;
2)
Пределы допускаемой относительной погрешности;
3)
Пределы допускаемой приведенной погрешности.
Диапазоны измерений
Таблица 2 - Диапазоны измерений и пределы допускаемой основной погрешности
газоанализаторов
Пределы допускаемой
ОпределяемыйДиапазон
основной погрешности
компонентпоказаний
∆
1)
δ
2)
, %γ
3)
, %
4 5 6
±2 % - -
НКПР
--±5
- ±5 -
123
Водород иот 0 до 100 % НКПР от 0 до 10 включ. % НКПР
углеводород-
ные газы СхНусв. 10 до 40 включ. % НКПР
(метан СН
4
исв. 40 до 50 включ. % НКПР
др., термоката-
литический
сенсор)
Сероводородот 0 до 100 млн
-1
от 0 до 30 млн
-1
Н
2
S от 0 до 100 млн
-1
Оксидот 0 до 500 млн
-1
от 0 до 20 включ. млн
-1
углерода СО св. 20 до 150 включ. млн
-1
св. 150 до 500 включ. млн
-1
±3 млн
-1
--
--±5
±4 млн
-1
- -
-±20-
--±6
±0,5 % об.- -
--±2,5
- ±2,5 -
--±5
--±5
--±10
- - ±5
- - ±5
- - ±10
- - ±5
- - ±2
- - ±5
--±5
- - ±5
- - ±7
--±2
- ±2 -
--±2
Кислород О
2
от 0 до 40 % об. от 0 до 10 включ. % об.
св. 10 до 20 включ. % об.
св. 20 до 40 включ. % об.
Диоксидот 0 до 99,9 млн
-1
от 0 до 99,9 млн
-1
серы SO
2
Диоксидот 0 до 20 млн
-1
от 0 до 20 млн
-1
азота NO
2
Цианистыйот 0 до 15 млн
-1
от 0 до 15 млн
-1
водород НСN
Аммиак NH
3
от 0 до 400 млн
-1
от 0 до 75 млн
-1
от 0 до 400 млн
-1
Хлор Cl
2
от 0 до 10 млн
-1
от 0 до 3 млн
-1
от 0 до 10 млн
-1
Диоксидот 0 до 10 % об.от 0 до 10000 млн
-1
углерода СО
2
от 0 до 5 % об.
(оптический
сенсор)
Метан СН
4
от 0 до 100 % об.от 0 до 100 % об.
(оптический
сенсор)
Углеводород-от 0 до 30 % об.от 0 до 100 % НКПР
ные газы СхНу от 0 до 30 % об.
(метан СН
4
и
др., оптический
сенсор)
Летучиеот 0 до 50000 млд
-1
от 0 до 5000 включ. млд
-1
органические св. 5000 до 50000 включ. млд
-1
соединения от 0 до 6000 млн
-1
от 0 до 6000 включ. млн
-1
ЛОС
________________________
Лист № 4
Всего листов 6
Определяемый
компонент
Таблица 3 - Пределы допускаемой дополнительной погрешности газоанализаторов, в долях
от предела допускаемой основной погрешности
От влияния От влияния изменения От влияния
изменения относительной изменения
температуры в влажности окружающей атмосферного
пределах рабочихсреды в пределахдавления в пределах
условий рабочих условий рабочих условий
Углеводородные
газы и водород0,50,50,4
Токсичные газы,
кислород и ЛОС1,00,50,3
Таблица 4 - Пределы допускаемого времени установления показаний газоанализаторов
Определяемый компонент
Т
0,9
Т
0,63
Углеводородные газы и водород (Н
2
), с, не более30-
Токсичные газы (СО, Н
2
S, SO
2
, NO
2
, HCN), с, не более
30
-
Токсичные газы (NH
3
, Cl
2
), с, не более
- 30
Кислород (О
2
), с, не более
20-
ЛОС и диоксид углерода (СО
2
), с, не более
15-
Основные технические характеристики приведены в таблице 5.
Значение
4,5
8
14
70х201х54
500
OEx ia IIC T4 Ga
IP 67
Таблица 5 - Технические характеристики газоанализаторов
Наименование характеристики
Напряжение питания от источника постоянного тока, В:
- три батарейки АА или аккумуляторный блок BUL-6000
Время непрерывной работы, ч, не менее:
- c BUD-6000
- c BUL-6000
Габаритные размеры (ширина, высота, глубина), мм, не более
Масса, г, не более
Маркировка взрывозащиты газоанализатора по ГОСТ Р МЭК
60079-0-2011
Степень защиты корпуса газоанализатора по ГОСТ 14254-96
Рабочие условия эксплуатации:
- температура окружающей среды,
о
С
- относительная влажность воздуха, %, не более
- атмосферное давление, кПа
от -20 до +50
95 (без конденсации)
от 90 до 110
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и в виде
наклейки на заднюю поверхность корпуса газоанализатора.
Комплектность средства измерений
Комплектность газоанализаторов приведена в таблице 6.
Лист № 5
Всего листов 6
Таблица 6 - Комплектность газоанализаторов
Наименование
Газоанализатор портативный
Зарядное устройство
Защитный чехол
Защитная пленка для экрана
Конический зонд
Программное обеспечение на CD-диске
Руководство по эксплуатации
Методика поверки
ОбозначениеКол-во
GX-6000 1
BC-6000 1
-1
-1
-1
-1
-1
МП 2017-41
Поверка
осуществляется по документу МП 2017-4 «Инструкция. Газоанализаторы портативные GX-6000.
Методика поверки», утвержденному ФГУП «ВНИИФТРИ» 31 октября 2017 г.
Основные средства поверки:
- рабочий эталон 1-го разряда по ГОСТ 8.578-2014 - генератор газовых смесей ГГС-03-03,
рег. № 62151-15 в комплекте со стандартными образцами состава: газовые смеси H
2
S/N
2
,
CO/N
2
, Cl
2
/N
2
, NO
2
/N
2
, HCN/N
2
, NH
3
/N
2
, SO
2
/N
2
, CO
2
/N
2
, О
2
/N
2
- ГСО 10546-2014; Н
2
/воздух,
СН
4
/воздух, CH
4
/N
2
, C
3
H
8
/воздух, C
3
H
8
/N
2
, и-C
4
H
10
/воздух, и-C
4
H
10
/N
2
, н-C
5
H
12
/воздух, н-C
5
H
12
/N
2
,
н-C
6
H
14
/воздух, н-C
6
H
14
/N
2
, и-C
4
H
8
/N
2
- ГСО 10540-2014.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится в виде наклейки на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационных документах.
Нормативные и технические документы, устанавливающие требования к газоанализаторам
портативным GX-6000
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия.
ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие
технические требования и методы испытаний газоанализаторов горючих газов.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны.
ГОСТ 8.578-2014 ГСИ. Государственная поверочная схема для средств измерений
содержания компонентов в газовых средах.
Техническая документация фирмы-изготовителя «Riken Keiki Co, Ltd», Япония.
Изготовитель
Фирма «Riken Keiki Co, Ltd», Япония
Адрес: 2-7-6 Azusawa, Itabashi-ku, Tokyo, 174-8744, Japan
Тел.: + 81 3 3966 1113
Факс: + 81 3 3558 0110
E-mail:
Лист № 6
Всего листов 6
Заявитель
Представительство фирмы «Тайрику Трейдинг Ко., Лтд.» (Япония)
ИНН 9909005080
Адрес: 119049, г. Москва, ул. Коровий Вал, д. 7 стр. 1 пом. XII
Тел.: +7 (499) 237-18-82
Факс: +7 (495) 931-99-47
E-mail: info@tairiku.info
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт физико-технических и радиотехнических измерений»
Адрес: 141570, Московская область, Солнечногорский район, п/о Менделеево
Юридический адрес: 141570, Московская область, Солнечногорский район, рабочий
поселок Менделеево, промзона ВНИИФТРИ, корпус 11
Тел.: +7 (495) 526-63-00
Факс: +7 (495) 526-63-00
E-mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 65301-16 | Датчики-газоанализаторы паров КРТ | ДАРТ мод. ДАРТ-А, ДАРТ-А-ВЗ | ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск | 1 год | Перейти |
| 38307-08 | Газоанализаторы | THERMOX серий WDG-IV и WDG-HPII | Фирма "Ametek P&AI Division, Thermox Business Unit", США | 1 год | Перейти |
| 50997-12 | Датчики-газоанализаторы | ДАК мод. ДАК-СО2-023, ДАК-СН4-024, ДАК-ΣСН-025, ДАК-СО2-026, ДАК-СН4-027, ДАК-ΣСН-028, ДАК-СН4-029, ДАК-ΣСН-030, ДАК-СО2-031, ДАК-СН4-032, ДАК-ΣСН-033 | ФГУП "Смоленское ПО "Аналитприбор", г.Смоленск | 2 года | Перейти |
| 25480-03 | Твердомеры портативные Роквелла | Computest/Dynatest | Фирма "Ernst SA", Швейцария | 1 год | Перейти |
| 43263-09 | Газоанализаторы сероводорода стационарные | NTMOS | Фирма "Detector Electronics Corporation", США | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
