Приборы для поверки измерительных головок и датчиков 170, 521, ГРСИ 65122-16
Номер госреестра:
65122-16
Наименование СИ:
Приборы для поверки измерительных головок и датчиков
Обозначение типа:
170, 521
Производитель:
Фирма "Mitutoyo Corporation", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.09.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63556
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Приборы серий 170, 521 для поверки измерительных головок и
датчиков
Назначение средства измерений
Приборы серий 170, 521 для поверки измерительных головок и датчиков
(далее по тексту – приборы) предназначены для поверки и калибровки измеритель-
ных головок, датчиков линейных перемещений, рычажно-зубчатых головок (опцио-
нально для приборов серии 170 автоматического типа I-Checker) и нутромеров (оп-
ционально для приборов серии 170 автоматического типа I-Checker, недоступно для
приборов серии 521).
Описание средства измерений
Приборы серии 170 представляют собой установки настольного типа, рабо-
тающие с соблюдением принципа Аббе. Приборы выпускаются двух модификаций:
механического и автоматического (I-Checker), которые отличаются приводом: при-
боры серии 170 автоматического типа (I-Checker) имеют моторизованный привод
измерительного стержня, а механического типа – ручной.
Прибор серии 170 механического типа (рис. 1) представляет собой закреп-
лённую на стойке микрометрическую головку с ценой деления барабана 1 мкм и
креплением под поверяемые измерительные головки. При использовании приспо-
соблений, входящих в комплектность, прибор данного типа может служить для по-
верки и калибровки нутромеров в вертикальном положении, а при использовании
опциональных приспособлений – в горизонтальном положении.
Прибор серии 170 автоматического типа (I-Checker) (рис. 2) представляет
собой установку настольного типа в виде вертикальной колонны с направляющими
для перемещения держателя головок и измерительной системы с наконечником. По-
веряемая головка и измерительная система устанавливаются в соответствии с прин-
ципом Аббе с помощью вертикальных направляющих. Процедура поверки осущест-
вляется с помощью программного обеспечения методом непосредственной оценки.
Результаты измерений выводятся на экран монитора для дальнейшей обработки.
Питание прибора осуществляется от сети. Прибор может работать в двух положени-
ях: вертикальном и горизонтальном (при использовании опциональных приспособ-
лений). При использовании опциональных приспособлений приборы данного типа
также могут служить для поверки и калибровки рычажно-зубчатых головок и нутро-
меров.
Прибор серии 521 для поверки измерительных головок и датчиков (рис. 3)
представляет собой установку настольного типа с креплением под поверяемые изме-
рительные головки и микрометрической головкой с ценой деления барабана 0,2 мкм
для перемещения измерительного стержня. Приборы серии 521 выпускаются двух
исполнений, которые отличаются диапазоном и допускаемой абсолютной погрешно-
стью измерений.
Пломбировка приборов от несанкционированного доступа не предусмотре-
на.
Лист № 2
Всего листов 7

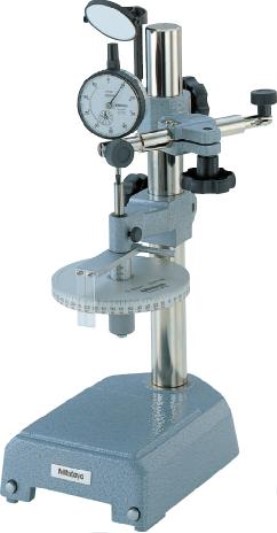

Рисунок 1 – Общий вид приборов серии 170 для поверки измерительных головок и
датчиков механического типа и места нанесения знаков утверждения типа и поверки
Знак поверки

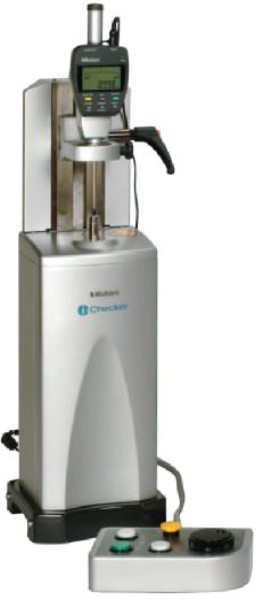

Рисунок 2 – Общий вид приборов серии 170 для поверки измерительных головок и
датчиков автоматического типа (I-Checker) и места нанесения знаков утверждения
типа и поверки
Знак поверки
Лист № 3
Всего листов 7

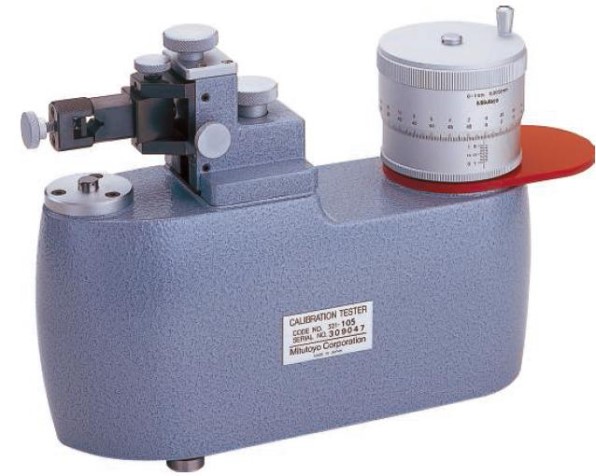

Рисунок 3 – Общий вид приборов серии 521 для поверки измерительных головок и
датчиков и места нанесения знаков утверждения типа и поверки
Программное обеспечение
Приборы серии 170 для поверки измерительных головок и датчиков автома-
тического типа (I-Checker) имеют в своем составе программное обеспечение (ПО),
разработанное для конкретной измерительной задачи, осуществляющее измеритель-
ные функции и функции управления.
Цифровой идентификатор ПО
Код доступа
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
i-Pak
v1.3 и выше
Программное обеспечение и его окружение являются неизменными, средст-
ва для программирования или изменения метрологически значимых функций отсут-
ствуют.
Защитой ПО являются лицензионные файлы, привязанные к МАС-адресу
сетевой карты процессорного блока компьютера.
Уровень защиты программного обеспечения приборов «высокий» в соответ-
ствии с Р 50.2.077-2014.
Знак поверки
Лист № 4
Всего листов 7
Наименование характеристики
Значение
±2
Метрологические и технические характеристики
Таблица 2 – Метрологические и основные технические характеристики приборов
серии 170 механического типа
от 0 до 25
1
406
134
203
7,5
Диапазон измерений линейных перемещений, мм
Пределы допускаемой абсолютной погрешности изме-
рений линейных перемещений, мкм
Цена деления, мкм
Габаритные размеры прибора, мм, не более:
– высота
– ширина
– длина
Масса, кг, не более
Условия эксплуатации:
– температура окружающей среды, °С
– относительная влажность, %
от +17 до +23
от 43 до 73
Наименование характеристики
Значение
Таблица 3 – Метрологические и основные технические характеристики приборов
серии 170 автоматического типа (I-Checker)
от 0 до 100
±(0,2+L/100)*
±(0,3+2∙L/100)*
0,02
от 100 до 240
50/60
40
532
184
225
20
от +19 до +21
от 43 до 73
Диапазон измерений линейных перемещений, мм
Пределы допускаемой абсолютной погрешности изме-
рений линейных перемещений, мкм:
– в вертикальном положении
– в горизонтальном положении
Разрешение, мкм
Параметры электрического питания:
– напряжение переменного тока, В
– частота переменного тока, Гц
Потребляемая мощность, В∙А, не более
Габаритные размеры прибора, мм, не более:
– высота
– ширина
– длина
Масса, кг, не более
Условия эксплуатации:
– температура окружающей среды, °С
– относительная влажность, %
* Примечание: L – измеряемое перемещение, мм
Лист № 5
Всего листов 7
Таблица 4 – Метрологические и основные технические характеристики приборов
серии 521
Наименование характеристикиЗначение
от 0 до 1от 0 до 5
±0,2±0,8
0,2
0,2
Диапазон измерений линейных перемещений, мм
Пределы допускаемой абсолютной погрешности
измерений линейных перемещений, мкм
Цена деления, мкм
Повторяемость, мкм
Габаритные размеры прибора, мм, не более:
– высота
– ширина
– длина
Масса, кг, не более
277
130
296
7,07,5
Условия эксплуатации:
– температура окружающей среды, °С
– относительная влажность, %
от +17 до +23
от 43 до 73
Знак утверждения типа
наносят на титульный лист руководства по эксплуатации типографским способом, а
также на корпус прибора методом наклейки.
Наименование
Количество
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Комплектность средства измерений
Таблица 5 – Комплектность средства измерений
1. Прибор для поверки измерительных головок и датчиков (в за-
висимости от заказа)
2. Крепление для поверки нутромеров в вертикальном положе-
нии*
1 шт.
1 шт.
1 комп.
1 экз.
1 экз.
3. Подставка для поверки нутромеров в горизонтальном положе-
нии (по дополнительному заказу)*
4. Пульт управления**
5. CD-диск с программным обеспечением**
6. Компьютер (по дополнительному заказу)**
7. Подставка и держатель для поверки нутромеров в горизонталь-
ном положении (по дополнительному заказу)**
8. Держатель для поверки рычажно-зубчатых головок (по допол-
нительному заказу)**
9. Руководство по эксплуатации
10. Методика поверки
Примечания:
* только для приборов серии 170 механического типа
** только для приборов серии 170 автоматического типа (I-Checker)
Лист № 6
Всего листов 7
Поверка
осуществляется по документу МП 65122-16 «Приборы серий 170, 521 для поверки
измерительных головок и датчиков. Методика поверки», утвержденному ФГУП
«ВНИИМС» 25 февраля 2016 г.
Основные средства поверки:
– мерыдлиныконцевыеплоскопараллельные4-горазрядапо
ГОСТ Р 8.763-2011;
– датчик линейных перемещений с отсчетным устройством серии 542 с
пределами допускаемой абсолютной погрешности измерений ±(0,8+L/50) мкм, где L
– измеряемое перемещение, мм (Рег. № 35140-07);
– система лазерная измерительная XL-80 (Рег. № 35362-13).
Знак поверки наносится на корпус прибора.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к при-
борам серий 170, 521 для поверки измерительных головок и датчиков
ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств из-
мерений длины в диапазоне от 1∙10
-9
до 50 м и длин волн в диапазоне от 0,2 до
50 мкм».
Техническая документация фирмы-изготовителя.
Изготовитель
Фирма Mitutoyo Corporation, Япония
Адрес: 20-1, Sakado 1-Chome, Takatsu-ku, Kawasaki-shi, Kanagawa 213-0012,
Japan
Тел.: +81 (044) 813-8230; факс: +81 (044) 813-8231
адрес в Интернет:
Заявитель
ООО «Митутойо РУС»
ИНН 7723820978
Адрес: Россия, 115088, г. Москва, ул. Шарикоподшипниковская, д. 13, стр. 2
Тел./факс: +7 (495) 745-07-52
адрес в Интернет:
адрес электронной почты:
Лист № 7
Всего листов 7
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский на-
учно-исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Trial: 119361, г. Москва, ул. Озерная, д. 46
Тел.: +7 (495) 437-55-77; факс: +7 (495) 437-56-66
адрес в Интернет:
адрес электронной почты:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний
средств измерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п. «____»_______________2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 70379-18 | Системы калибровки датчиков вибрации | 3629 A, 3629 B, 3629 C, 3629 D | Фирма "Bruel & Kjaer Sound & Vibration Measurement A/S", Дания | 1 год | Перейти |
| 24514-03 | Установка для поверки фотометров лазерной терапевтической аппаратуры | УПЛТ | ООО "Власла", г.Москва | 1 год | Перейти |
| 29803-05 | Установка для поверки многофазных универсальных расходомеров | УП МУР 25-100 | ООО ОНСК "Технология", г.Бугульма | 1 год | Перейти |
| 48095-11 | Контроллеры цифровых датчиков портативные | ПКЦД | АО "НПП "Эталон", г.Омск | 2 года | Перейти |
| 48556-11 | Компаратор эталонный для поверки нивелиров | ЭКПН | ООО "Интер-Гео", г.Екатеринбург | 3 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
