Номер госреестра:
65123-16
Наименование СИ:
Сканер лазерный
Обозначение типа:
Scanner3D-TI
Производитель:
ЗАО "НПП Техноимпорт", г.Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 001
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63557
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Сканер лазерный Scanner3D-TI
Назначение средства применений
Сканер лазерный Scanner3D-TI (далее – сканер) предназначен для измерений расстояний
по полученному в процессе сканирования массиву точек окружающих объектов.
Описание средства измерений
Сканер - прибор, принцип действия которого заключается в определении пространствен-
ного положения точек окружающих объектов и дальнейшем построении трёхмерной модели ска-
нируемых окружающих объектов в виде облака точек.
Конструктивно сканер представляет собой пластиковый корпус, вмещающий импульсный
лазерный дальномер, оптико-зеркальную поворотно-отклоняющую систему, электрический при-
вод, датчики углов поворота и электронный управляющий блок. Сканер имеет встроенный ком-
пенсатор, который автоматически вносит поправки при отклонении от горизонта. На боковых па-
нелях сканера расположен цветной сенсорный дисплей и кнопки управления, с помощью которых
осуществляется включение / выключение сканера, а также его управление.
Общий вид сканера представлен на рисунке 1.
Рисунок 1 - Общий вид сканера лазерного Scanner3D-TI
Для защиты от несанкционированного доступа к определённым частям с целью перена-
стройки производится пломбирование винтов на верхних и торцевых крышках сканера (см. рисун-
ки 2 и 3), а также на картере червячной передачи (см. рисунок 3).
Лист № 2
Всего листов 3
Программное обеспечение
Сканер лазерный Scanner3D-TI имеет встроенное программное обеспечение (далее – ПО)
«Scanner3D-TI», предназначенное для обеспечения взаимодействия узлов сканера, сохранения и
экспорта измеренных величин, а также для обработки полученных данных.
Аппаратная и программная части, работая совместно, обеспечивают заявленные точности
конечных результатов.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО, не ниже
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора ПО
Scanner3D-TI
2.4
e9fe65e0b1cb5e0c9f448
b402bb05eb9
MD5
Защита программного обеспечения и измеренных данных от непреднамеренных и пред-
намеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077 – 2014.
±15
Значение характеристики
от 0,6 до 25,0
от 0 до 360
от - 160 до + 160
Метрологические и технические характеристики
Таблица 2 - Метрологические и технические характеристики
Наименование характеристики
Диапазон измерений расстояний, м
Пределы допускаемой абсолютной погрешности измерений рас-
стояний (при доверительной вероятности 0,99), мм
Угловое поле сканирования, …°:
- в горизонтальной плоскости
- в вертикальной плоскости
Лазерное излучение:
- мощность, мВт
- длина волны, нм
- класс по ГОСТ 31581-2012
Время работы от аккумулятора, ч, не менее
Диапазон рабочих температур, °С
Габаритные размеры (Д × Ш × В), мм, не более
Масса, кг, не более
Срок службы, лет, не менее
Средняя наработка на отказ, ч, не менее
100
950
1
5
от + 5 до + 40
400×400×200
15
10
20000

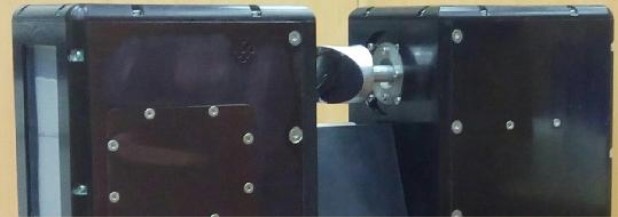

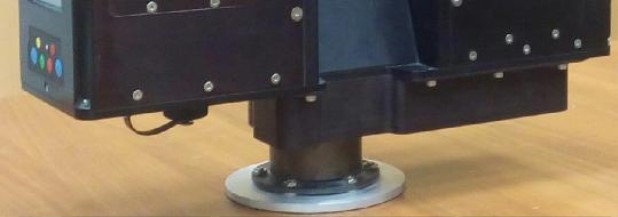

Рисунок 2 – Места нанесенияРисунок 3 – Места нанесения пломб
пломб
Места нанесения
пломб
Лист № 3
Всего листов 3
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклейкой
на корпус сканера.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование
Сканер лазерный Scanner3D-TI
Аккумуляторная батарея (внутренняя)
Зарядное устройство
Треггер
Штатив
Транспортировочный кейс
Методика поверки МП АПМ 72-15
Руководство по эксплуатации ЕРКЦ.468469.900 РЭ
Количество, ед.
1
1
1
1
1
1
1
1
Поверка
осуществляется по документу МП АПМ 72-15 «Сканер лазерный Scanner3D-TI. Методика повер-
ки», утвержденному ООО «Автопрогресс-М» «27» апреля 2016 года.
Основные средства поверки:
- фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011.
Знак поверки наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к сканеру лазерному
Scanner3D-TI
ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государ-
ственная поверочная схема для координатно-временных средств измерений
ЕРКЦ.468469.900 ТУ Сканер лазерный Scanner3D-TI. Технические условия
Изготовитель
Закрытое акционерное общество «НПП Техноимпорт»
(ЗАО «НПП Техноимпорт»), г. Москва, ИНН 7719168647
105203, г. Москва, ул. Первомайская, д. 126
Тел.: +7(495) 231-3050, факс: +7 (495) 465-9034
E-mail:
Испытательный центр
ООО «Автопрогресс-М»
123308, г. Москва, ул. Мневники, д. 3 корп. 1.
Тел.: +7 (495) 120-0350, факс: +7 (495) 120-0350 доб. 0
E-mail:
Аттестат аккредитации ООО «Автопрогресс-М» по проведению испытаний средств измерений в
целях утверждения типа RA.RU.311195 от 30.06.2015 г.
Заместитель
Руководителя Федерального
агентства по техническомуС.С. Голубев
регулированию и метрологии
М. п.«____» ___________ 2016 г.
