Счетчики гамма-излучения автоматические Wizard2, ГРСИ 65121-16
Номер госреестра:
65121-16
Наименование СИ:
Счетчики гамма-излучения автоматические
Обозначение типа:
Wizard2
Производитель:
Фирма "PerkinElmer Singapore Pte Ltd.", Сингапур
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.09.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 63555
об утверждении типа средств измерений
Лист № 1
Вс
его листов
4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Cчетчики гамма-излучения автоматические Wizard
2
Назначение средства измерений
Cчетчик гамма-излучения автоматический Wizard
2
(далее по тексту счетчик Wizard)
предназначен для автоматического измерения активности гамма- излучающих радионуклидов в
счетных образцах, приготовленных из исследуемых проб окружающей среды, технологических
сред, радионуклидных растворов.
Описание средства измерений
Принцип действия счетчика гамма-излучения автоматического Wizard
2
основан на по-
глощении энергии гамма- и рентгеновских квантов в сцинтилляторе, высвечивании поглощен-
ной энергии в виде световой вспышки и преобразовании энергии этой вспышки в электриче-
ский импульс на выходе ФЭУ. Электрические импульсы, амплитуда которых пропорциональна
энергии квантов, испускаемых измеряемым радионуклидом, регистрируются и анализируются
с помощью многоканального амплитудного анализатора на 2048 каналов.
Существует две основные модели счетчиков Wizard 2470 Wizard
2
и 2480 Wizard
2
, отли-
чающиеся количеством и размерами детекторов и толщиной свинцовой защиты.
Детектором в счетчике Wizard служит сцинтиллятор на основе кристалла NaI(Tl) ко-
лодезного типа с отверстием для размещения пробирок с образцами. Для модели 2480 диаметр
кристалла составляет 75мм, высота - 80 мм, для модели 2470 диаметр кристалла составляет
32мм, высота- 50 мм. Счетчик модели 2470 может быть представлен в конфигурации с не-
сколькими детекторами, количество детекторов варьируется в зависимости от задачи и требо-
ваний заказчика. Счетчик модели 2480 отличается высокой эффективностью, в том числе и для
гамма-квантов с высокой энергией, за счет больших размеров кристалла. Данная модель осна-
щена дополнительной свинцовой защитой, обеспечивающей существенное снижение фона,
уникальное устройство для смены образцов способствует эффективному ослаблению перекре-
стных помех от образцов на конвейере. В силу этих особенностей модель 2480 помимо рутин-
ных измерений может быть также использована для исследовательских работ.
Счетчик Wizard имеет автоматическую систему смены образцов, устанавливаемых в
специальные штативы, обеспечивающую одновременную загрузку 1000 образцов с максималь-
ным диаметром 13 мм и высотой 57 мм для моделей 2470 и 2480. Счетчик модели 2480 поми-мо
этого имеет штативы для образцов с максимальным диаметром 28 мм, имеется также воз-
можность одновременной установки в счетчик штативов для образцов разного диаметра.
Счетчик Wizard
имеет
собственный встроенный компьютер с операционной системой
Windows, USB разъемы для флэш-накопителя, внешнего жесткого диска и принтера. Управле-
ние счетчиком и вывод информации осуществляется с помощью встроенного сенсорного ЖК-
экрана для расширенного использования имеется дополнительная буквенно-цифровая клавиа-
тура на выдвижной полке. Есть также соединение Ethernet для подключения к ЛВС

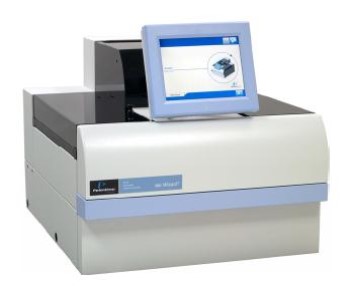

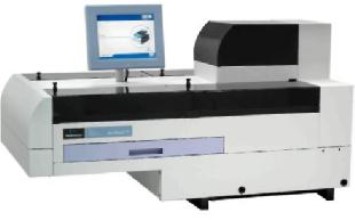

Рисунок 1
-
Фотография внешнего вида счетчика Wizard (модель 2480 и модель 2470).
Лист № 2
Всего листов 4
Программное обеспечение
Работа счетчика осуществляется в автономном режиме с помощью встроенного ПО
WIZARD
2
, установленного на встроенный компьютер.
Встроенное программное обеспечение WIZARD
2
предназначено управления работой
счетчика и получения данных. ПО WIZARD
2
работает под управлением операционной системы
Windows.
Таблица 1
-
Идентификационные данные метрологически значимого ПО
Примечания: 1) Номер версии не ниже указанного в таблице.
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значения
WIZARD
2
(WizUI.exe)
2.1.0.0
1)
Влияние ПО учтено при нормировании метрологических характеристик.
Уровень защиты программного обеспечения счетчиков Wizard от непреднамеренных и
преднамеренных изменений соответствует уровню «средний», согласно Р 50.2.077-2014.
Метрологические
и технические характеристики
Таблица 2
-
Основные технические характеристики счетчика Wizard
10
12
0,26
0,47
0,58
0,58
Наименование характеристики
Значение
Модель 2470Модель 2480
Уровень фона, имп/мин, не более
Диапазон регистрируемых энергий, кэВ
420
15-1000
300
15-2000
Относительное энергетическое разрешение по линии гамма-
излучения с энергией 661,66 кэВ (Cs-137), %, не более
Чувствительность к гамма-излучению Cs-137, с
-1
Бк
-1
, не ме-
нее
Чувствительность к гамма- и рентгеновскому излучению I-
129, с
-1
Бк
-1
, не менее
±10±10
50- 2∙10
5
10 - 3∙10
5
1∙10
5
1,3∙10
5
24
10
150
73 73
65 119
77 65
165 375
Пределы допускаемой относительной погрешности определе-
ния активности Cs-137, %
Диапазон измеряемой активности Cs-137, Бк
Максимальная входная статистическая загрузка, c
-1
Время непрерывной работы от сети переменного тока, ч
Время установления рабочего режима прибора, мин
Потребляемая мощность, В·А
Габаритные размеры, мм:
длина
ширина
высота
Масса, кг
Рабочие условия применения:
- температура окружающего воздуха, С
- относительная влажность воздуха, %
- атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
от +15 до +35
до 80 % при t=30
0
С
от 84,0 до 106,7
15
20000
Лист №3
Всего листов 4
Знак утверждения типа
Знак утверждения типа наносится методом компьютерной графики на титульный лист
руководства по эксплуатации и на пленочную этикетку, клеящуюся на лицевой поверхности
счетчика.
Комплектность
средства измерений
Таблица 3 - Комплект поставки счетчика Wizard
НаименованиеМодельКол-во
1
*
4
**
4
**
1
**
1
**
1
**
1
1
1
***
1
***
1
1
Автоматический гамма-счетчик Wizard
2
, включая мони-
тор, клавиатуру, мышь, встроенный компьютер, с уста-24702480
новленной программой
Штативы под образцы с держателями, 10 *13 мм, 251470-1501480-150
шт/упак. ----1480-151
Штативы под образцы с держателями, 5 *28 мм, 4 шт/упак
Держатели для образцов, 25 шт/упак (или 100 шт/упак) 1470-501 1480-501
1480-511
Транспортировочный поднос1270-1351270-135
Держатели идентификационных меток, 100 шт./упак.1470-4521470-452
Набор идентификационных меток 2470-4010 2470-4010
Устройство слива образцов1470-153 ---
Стеллаж для счетчика 5086347 5086347
Программа обработки результатов РИА исследований
(WorkOutPlus data analysis, Wizard data Viewer и др.)
Принтер, USB, черно/белый или цветной, 220 в.
Руководство по эксплуатации
Методика поверки
МП 2101-001-2016
*
- модель по договоренности с Заказчиком
**
- количество и модель по договоренности с Заказчиком
***
- дополнительная поставка по договоренности с Заказчиком
Поверка
осуществляется по документу МП 2101-001-2016 «
Счетчик гамма-излучения автоматический Wiz-
ard
2
. Методика поверки», утверждённому ФГУП «ВНИИМ им. Д.И. Менделеева» 30 марта
2016 г.
Основные средства поверки:
- рабочие эталоны 1-2-го разряда по ГОСТ 8.033-96 –
Источники фотонного излучения
радионуклидные закрытые спектрометрические эталонные
ОСГИ-3 на основе Cs-137 c актив-
ностью от 10
4
до 10
5
Бк, аттестованные с погрешностью не более ± 6 %.
- рабочие эталоны 1-2-го разряда по ГОСТ 8.033-96 – источники специального назначе-
ния на основе эталонного раствора радионуклида Cs-137 с активностью от 10
2
до 10
4
Бк, по-
грешность аттестации не более ± 6 %
Знак поверки (оттиск поверительного клейма) наносится на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в документе «Счетчики гамма-излучения автоматические Wizard
2
. Руково-
дство по эксплуатации»
Лист № 4
Всего листов 4
Нормативные и технические документы, устанавливающие требования к счётчикам гам-
ма-излучения автоматическим Wizard
2
Приказ Министерства здравоохранения и социального развития РФ № 81н от 21 февраля
2014 г. «Об утверждении Перечня измерений, относящихся к сфере государственного регулиро-
вания обеспечения единства измерений, выполняемых при осуществлении деятельности в об-
ласти здравоохранения, и обязательных метрологических требований к ним, в том числе пока-
зателей точности»
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические ус-
ловия
ГОСТ 8.033-96 ГСИ. Государственная поверочная схема для средств измерений ак-
тивности радионуклидов, потока и плотности потока альфа-, бета-частиц и фотонов радио-
нуклидных источников
Техническая документация изготовителя
Изготовитель
Фирма PerkinElmer Singapore Pte Ltd, Сингапур
Адрес: 28 Ayer Rajah Crescent, #04-01/08, Singapore, 139959
тел. +781 663 6900
Заявитель
ЗАО «Приборы», г. Москва.
ИНН 7724046323
Адрес: г. Москва, 109028, Певческий пер, д. 4, стр.1
Тел.: +7-495-937-45-94
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И.
Менделеева»)
Trial: 190005, г. Санкт-Петербург, Московский пр., д.19
Тел. (812) 251-76-01, Факс(812) 713-01-14, e-mail:
Аттестат аккредитации ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению
испытаний средств измерений в целях утверждения типа № RA.RU.311541 от 01.01.2016 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.
«____»___________________2016 г.
