Анализаторы общего углерода TOC-4200, TOC-Vws, TOC-Vwp, ГРСИ 64032-16
Номер госреестра:
64032-16
Наименование СИ:
Анализаторы общего углерода
Обозначение типа:
TOC-4200, TOC-Vws, TOC-Vwp
Производитель:
Фирма "Shimadzu Corporation", Япония
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.05.2021
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62388
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы общего углерода модели TOC-4200, TOC-Vws, TOC-Vwp
Назначение средства измерений
Анализаторы общего углерода модели TOC-4200, TOC-Vws, TOC-Vwp предназначены
для измерений массовой концентрации общего углерода, общего неорганического углерода,
общего органического углерода, а также общего связанного азота (опция) в пробах воды по ат-
тестованным или стандартизированным методикам.
Описание средства измерений
Конструктивно анализаторы общего углерода модели TOC-4200, TOC-Vws, TOC-Vwp вы-
полнены в едином корпусе, внутри которого расположены аналитический блок, в состав кото-
рого входит устройство дозирования пробы, реактор, где происходит окисление пробы до диок-
сида углерода, газовая схема с системой поглотителей и осушителей, бездисперсионный ин-
фракрасный детектор (NDIR). Кроме того, в корпусе расположены блок питания, процессор и
электрическая схема. Общий вид анализаторов приведен на рисунках 1-4.

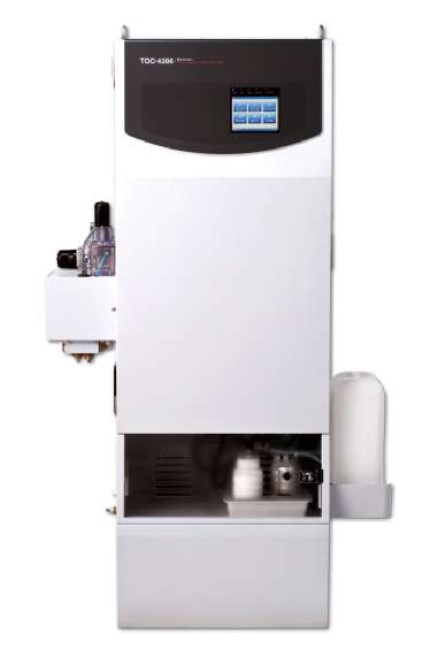

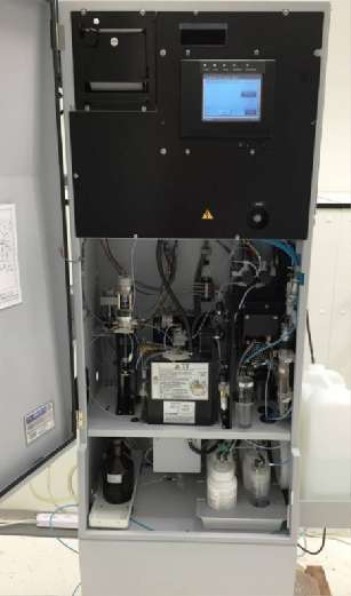

Рисунок 1-2 - Общий вид анализаторов общего углерода модель ТОС-4200
П - место нанесения знака поверки.
Рисунок 1Рисунок 2
П
Лист № 2
Всего листов 6
П - место нанесения знака поверки.

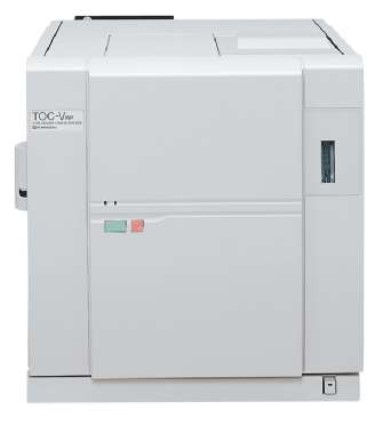

Рисунок 4 - Общий вид анализаторов общего углерода модель TOC-Vwp
П - место нанесения знака поверки.
Принцип действия анализаторов общего углерода модели TOC-4200, TOC-Vws, TOC-Vwp
основан на детектировании углерода, преобразованного в диоксид углерода, с помощью без-
дисперсионного инфракрасного детектора (NDIR), аналоговый выходной сигнал которого фор-
мирует аналитический пик. Площадь пика пропорциональна содержанию в пробе углерода.
При измерении массовой концентрации общего углерода ТС проба воды поступает в ре-
актор, где происходит окисление углеродсодержащих соединений до СО
2
. Газ-носитель, проте-
кающий через реактор переносит окисленные продукты через систему поглотителей и осуши-
телей в кювету ИК детектора.
Измерение содержания неорганического углерода IC (суммы карбонатов, гидрокарбона-
тов и растворенного диоксида углерода) происходит путем отдувки и определения ИК детекто-
ром СО
2
, выделившегося из пробы при добавлении фосфорной кислоты (подкислении до
рН 2-3). Реакция происходит в специальном реакторе IC.

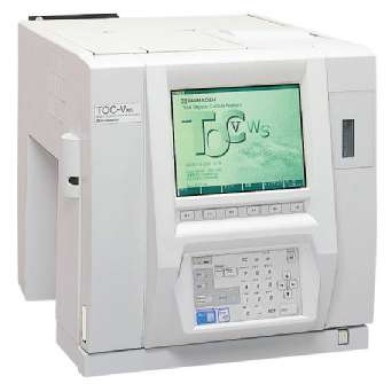

Рисунок 3 - Общий вид анализаторов общего углерода модель TOC-Vws
П
П
Лист № 3
Всего листов 6
Определение нелетучего (неудаляемый продувкой) органического углерода NPOC выпол-
няют, подкисляя и отдувая пробу, как при определении IC, после этого проба поступает в окис-
лительный реактор, далее определение происходит аналогично методу ТС. При этом во время
отдувки из пробы удаляют как неорганический углерод, так и летучие (удаляемые продувкой)
органические соединения (POC).
Содержание общего органического углерода (ТОС) вычисляют, вычитая из значения ТС
значение IC, полученные для одного и того же образца.
Измерения содержания общего азота (опция TN модели ТОС-4200) основаны на принципе
термического разложения пробы с образованием окислов азота, которые детектируются хеми-
люминесцентным детектором.
Модель TOC-4200 выполнена в виде шкафа, который может быть оснащен колесами для
передвижения (опция), установлен стационарно или крепиться к стене. Отбор пробы произво-
дится в автоматическом режиме заданной кратности или с установленным интервалом как из
локального образца, так и в потоковом режиме (опция - до шести независимых потоков) с уст-
ройством побоподготовки (опция). Имеется устройство разбавления пробы (до 50 раз), что по-
зволяет проводить измерения образцов с высоким содержанием углеродсодержащих компонен-
тов. Пробоотборные устройства и емкость с водой для разбавления крепятся снаружи корпуса.
В качестве газа-носителя применяют очищенный воздух, возможно применение чистого азота
или кислорода (опции).
На передней панели расположен цветной сенсорный экран, на котором отображаются па-
раметры работы анализатора, а также данные градуировки и результаты измерений. Управле-
ние осуществляется с помощью сенсорных кнопок. Данные также могут быть распечатаны на
принтере (опция).
Модель TOC-4200 в стандартном исполнении предназначена для измерений в режиме ТС
и NPOC. Окисление пробы осуществляется каталитическим методом в присутствии воздуха. По
заказу могут быть установлены следующие дополнительные устройства:
- опция IC - блок для измерений содержания неорганического углерода, IC-POC - неорга-
нического и удаляемого продувкой углерода;
- опция высокой чувствительности - блок для измерений низких концентраций углерода в
режиме ТС и NPOC;
- опция TN - устройство для измерений содержания общего азота.
Анализаторы модели ТОС-4200 имеют 8 аналоговых входов, 10 аналоговых выходов
4-20 мА, порт USB, разъем RS-232C (опция).
Модели TOC-Vws и TOC-Vwp представляют собой настольные лабораторные приборы,
отличающиеся наличием у модели TOC-Vws жидкокристаллического дисплея с клавиатурой и
встроенного принтера. Ввод пробы может осуществляться как в ручном режиме, так и в авто-
матическом - при наличии автосамплера ASI-V (опция). Окисление пробы выполняется в окис-
лительном реакторе методом химического взаимодействия с персульфатом натрия в присутст-
вии фосфорной кислоты, активированного ультрафиолетовым излучением УФ лампы.
Измерения проводятся в режимах ТС и IC. Результат также может быть представлен в ви-
де ТОС.
Управление анализаторами модели TOC-Vws осуществляют с помощью клавиатуры и жк
дисплея. Результаты анализа выводятся на дисплей и могут быть распечатаны на принтере. ПО
встроенное, выполняет функции управления анализатором, а также сбора, обработки и хране-
ния результатов измерений.
Анализаторы модели TOC-Vws и TOC-Vwp имеют по два разъема RS-232C.
Лист № 4
Всего листов 6
Программное обеспечение
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)Значение
Модель ТОС-4200 (встроенное)
Идентификационное наименование ПОТОС-4200
Номер версии (идентификационный номер) ПО ver. 0.99.20 (и выше)
Цифровой идентификатор ПО недоступен
Другие идентификационные данные, если имеются -
Модель TOC-Vws (встроенное)
Идентификационное наименование ПОТОС V Ws
Номер версии (идентификационный номер) ПОver. 1.05.00 (и выше)
Цифровой идентификатор ПО недоступен
Другие идентификационные данные, если имеются -
Модели TOC-Vws, TOC-Vwp (внешнее)
Идентификационное наименование ПОТОС Control V
Номер версии (идентификационный номер) ПО ver. 2.30 (и выше)
Цифровой идентификатор ПО -
Другие идентификационные данные, если имеются-
ПО анализаторов общего углерода модели TOC-4200, TOC-Vws, TOC-Vwp имеют уровень
защиты «средний» по Р.50.2.077-2014: программное обеспечение защищено от преднамеренных
изменений с помощью простых программных средств (пароли, авторизация пользователя, бло-
кировка функций).
Влияние программного обеспечения анализаторов учтено при нормировании метрологи-
ческих характеристик.
Метрологические и технические характеристики
Метрологические и технические характеристики в зависимости от моделей представле-
ны в таблицах 1-4.
Таблица 1 - Метрологические характеристики модели TOC-4200
Модель Диапазон измерений массовойПредел допускаемой СКО случайной состав-
концентрации общего углеро-ляющей погрешности
да, общего нелетучего органи-приведенной, %относительной, %
ческого углерода, мг/дм
3
(с функцией разбавления)
TOC-4200,от 0 до 5,02,0-
стандартное
св. 5,0 до 1000 включ.-2,0
исполнение
св. 1000 до 20000 (режим раз--5,0
бавления)
TOC-4200,от 0 до 1,03,0-
опция высо-
кой чувст-
вительности
Лист № 5
Всего листов 6
Таблица 2 - Метрологические характеристики модели TOC-4200
МодельДиапазон измерений массовойПредел допускаемой СКО случайной со-
концентрации неорганическогоставляющей погрешности
углерода, мг/дм
3
приведенной, %относительной, %
(с функцией разбавления)
TOC-4200,
опция IC
от 0 до 1002,0-св.
100 до 5000-5,0
(режим разбавления)
Таблица 3 - Метрологические характеристики модели TOC-4200
МодельДиапазон измерений массовойПредел допускаемой СКО случайной со-
концентрации общего азота,ставляющей погрешности
мг/дм
3
приведенной, %относительной, %
(с функцией разбавления)
TOC-4200,от 0 до 1,004,0-
опция TN
св. 1,00 до 4,00 включ.-4,0
св. 4,00 до 200-2,0
св. 200 до 10000 (режим раз--5,0
бавления)
800
350
70,0
40,0
550×1240×384
440×460×560
от 5 до 35
Таблица 4 - Метрологические характеристики модели TOC-Vws/TOC-Vwp
МодельДиапазон измерений массовойПредел допускаемой СКО случайной со-
концентрации общего углеро-ставляющей погрешности
да, мг/дм
3
приведенной, %относительной, %
-
2,0
TOC-Vws/от 0 до 100 включ.1,5
TOC-Vwpсв. 100 до 3500 включ.-
Потребляемая мощность, Вт, не более:
ТОС-4200
TOC-Vws (TOC-Vwp)
Масса, кг, не более (без растворов):
ТОС-4200
TOC-Vws (TOC-Vwp)
Габаритные размеры, мм, не более:
ТОС-4200
TOC-Vws (TOC-Vwp)
Условия эксплуатации:
- температура окружающего воздуха,
°
С
- электрическое питание:
напряжение переменного тока, В
ТОС-4200
TOC-Vws (TOC-Vwp)
частота переменного тока, Гц
от 100 до 240
220/230/240
от 50 до 60
Знак утверждения типа
наносится на лицевую панель прибора в виде наклейки и на титульный лист руководства по
эксплуатации типографским способом.
Комплектность средства измерений
Анализатор общего углерода модели TOC-4200, TOC-Vws или TOC-Vwp.
Руководство по эксплуатации
Методика поверки
Лист № 6
Всего листов 6
Поверка
осуществляется по документу МП 64032-16 «Анализаторы общего углерода модели TOC-4200,
TOC-Vws, TOC-Vwp. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС»
28 января 2016 г.
Основные средства поверки:
- ГСО №№ 7425-97, 8403-2003, 7863-2000;
- весы специального класса точности, НПВ 200 г, ГОСТ 53228-2008; Знак поверки нано-
сится на боковую панель анализатора (модели TOC-Vws и TOC-Vwp) или внутреннюю поверх-
ность двери корпуса (модель ТОС-4200).
- колбы мерные наливные 2-100-2, 2-200-2, 2-500-2, ГОСТ 1770-74;
- пипетки градуированные 1-2-2-5, ГОСТ 29227-91;
- пипетки с одной отметкой 2-2-10, 2-2-25, ГОСТ 29169-91;
- натрий углекислый кислый квалификации «ч.д.а.», ГОСТ 4201-79;
- калий азотнокислый квалификации «ч.д.а.» по ГОСТ 4217-77;
- D- глюкоза квалификации «ч.д.а.» по ГОСТ 6038-79 (CAS № 50-99-7).
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам
общего углерода модели TOC-4200, TOC-Vws, TOC-Vwp
ГОСТ 22729-84 «Анализаторы состава и свойств жидкостей ГСП. Общие технические
условия».
Техническая документация фирмы «SHIMADZU CORPORATION» (Япония).
Изготовитель
Фирма «SHIMADZU CORPORATION», Япония
Адрес: 1, Nishinokyo-Kuwabaracho, Nakagyo-ku, Kyoto, 604-8511, Japan
Telephone +81-75-823-1111, Homepage
Заявитель
Фирма «Shimadzu Europa GmbH», Германия
Адрес:Albert-Hahn-Strasse 6-10, D-47269 Duisburg F.R.G.
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Тел./факс: (495)437-55-77/437-56-66
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 51981-12 | Анализаторы биохимические полуавтоматические | Rochen Ancora B-9500, Rochen Ancora B-9000 | Фирма "Rayto Life And Analytical Sciences Co., Ltd.", Китай | 1 год | Перейти |
| 16590-97 | Анализаторы элементные | EA 1110 | Фирма "CE Instruments", Италия | 1 год | Перейти |
| 68294-17 | Анализаторы серы, азота и хлора | 6000, 7000 | Фирма "TSHR International", Нидерланды | 1 год | Перейти |
| 40393-09 | Анализаторы глюкозы автоматические | Энзискан Ультра | ООО "НПФ "Лабовэй", г.С.-Петербург | 1 год | Перейти |
| 79168-20 | Измерители артериального давления и анализаторы параметров кровообращения осциллометрические, автоматически передающие результаты измерения в телемедицинскую систему | ГемоДин-АКСМА | ООО "АКСМА", г.Балашиха | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
