Анализаторы растворенного водорода МАРК-509, ГРСИ 38995-13

Смотреть ГРСИ
38993-08

Номер госреестра:

38995-13

Наименование СИ:

Анализаторы растворенного водорода

Обозначение типа:

МАРК-509

Производитель:

ООО "Взор", г.Нижний Новгород

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

28.11.2018

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 53181

об утверждении типа средств измерений

Лист № 12

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Анализаторы растворенного водорода МАРК-509

Назначение средства измерений

Анализатор растворенного водорода МАРК-509 (в дальнейшем анализатор) предназна-

чен для измерения массовой концентрации растворенного в воде водорода (КРВ) и температу-

ры воды.

Описание средства измерений

Для измерения содержания КРВ в

анализаторе используется амперометрический дат-

чик водородный ДВ-509 проточно-погружного типа, работающий по принципу полярографиче-

ской ячейки закрытого типа.

Каждый датчик оснащен микросхемой энергонезависимой памяти, в которой изначаль-

но записаны

параметры

термодатчика, запоминаются

вводимые с блока преобразовательного

значения длины кабельной вставки, а также параметры градуировки.

Для компенсации температуры контролируемой среды в анализаторе применяется ав-

томатическая температурная коррекция с использованием термодатчика, размещенного в одном

корпусе с датчиком водорода.

Для учета атмосферного давления при градуировке анализатора по водородной среде

используется встроенный датчик атмосферного давления.

Анализатор растворенного водорода МАРК-509 представляет собой двухканальный

измерительный прибор, имеющий следующие исполнения:

МАРК-509 с блоком преобразовательным щитового исполнения ВР50.01.000 и дат-

чиками водородными ДВ-509 ВР50.02.000 или ВР50.02.000-01 в зависимости

от наличия ка-

бельной вставки;

МАРК-509/1 с блоком преобразовательным настенного исполнения ВР50.01.000-01 и

датчиками водородными ДВ-509 ВР50.02.000 или ВР50.02.000-01 в зависимости от наличия ка-

бельной вставки.

Блок преобразовательный

микропроцессорный, осуществляющий отображение ре-

зультатов измерения (КРВ с ценой младшего разряда 0,1 мкг/дм

и температуры анализируемой

среды с ценой младшего разряда 0,1

С) на экране графического ЖК индикатора (в дальнейшем

индикатор).

Блоки преобразовательные щитового и настенного исполнения выполнены в металли-

ческом корпусе со степенью защиты от воздействия окружающей среды IP30 и IP65 соответст-

венно.

В зависимости от комплекта поставки в состав анализатора входит один либо два дат-

чика водородного ДВ-509.

Программное обеспечение

В анализаторе имеется встроенное программное обеспечение.

Программное обеспечение «МАРК-509» предназначено для измерения тока датчика

водородного, температуры, для градуировки анализатора, для вывода значения КРВ, темпера-

туры на индикатор, обработки команд, задаваемых кнопками управления, для преобразования

результатов измерения КРВ в унифицированный электрический сигнал постоянного тока (в

диапазонах от 0 до 5 мА либо от 4 до 20 мА), для управления реле уставок и обмена информа-

цией с ПК по интерфейсу RS-485.

Идентификационные данные программного обеспечения приведены в таблице 1.

Лист № 2 2

Всего листов 6

Таблица 1.

Наименование

программного

обеспечения

Идентификационное Trial версииЦифровой

наименование(идентифика- идентификатор

программного ционный программного

обеспеченияномер)обеспечения

программного (контрольная сумма

обеспечения исполняемого кода)

Алгоритм

вычисления

цифрового

идентификатора

программного

обеспечения

509I_430_01_0501.05

0хD45C9710CRC-32

Анализаторрас-

творенного водо-

рода МАРК-509.

Код прошивки для

микроконтроллера

MSP430F149

платы индикации

Анализаторрас-

творенного водо-

рода МАРК-509.

Код прошивки для

микроконтроллера

MSP430F149

платы усилителя

509U_430_01_0901.09

0х3F3016BCRC-32

Идентификатор метрологически значимой части ПО указан в первых двух цифрах но-

мера версии. Уровень защиты программного обеспечения от непреднамеренных и преднаме-

ренных изменений в ПО в соответствии с МИ 3286-2010 − С.

Защита программного обеспечения от преднамеренных и непреднамеренных воздейст-

вий осуществляется пломбированием задней крышки блока преобразовательного.

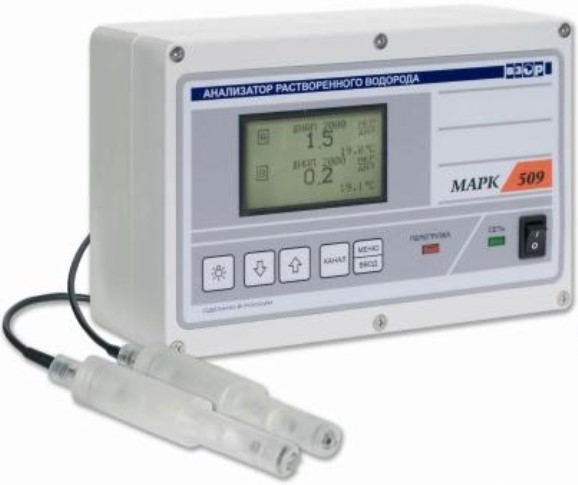

Внешний вид анализатора растворенного водорода МАРК-509 показан на рисунке.

Рисунок − Анализатор растворенного водорода МАРК-509

Место пломбирования

блока преобразовательного

щитового исполнения

Место пломбирования

блока преобразовательного

настенного исполнения

Задняя крышка блока

преобразовательного

Лист № 3 2

Всего листов 6

Метрологические и технические характеристики

Диапазон измерения КРВ, мкг/дм

………........................................................ от 0 до 2000.

Диапазоны унифицированного электрического выходного сигнала постоянного тока:

от 4 до 20 мА на нагрузке, не превышающей 500 Ом;

от 0 до 5 мА на нагрузке, не превышающей 2 кОм.

Пределы допускаемой основной абсолютной погрешности анализатора при измерении

КРВ при температуре анализируемой среды (20,0 ± 0,2)

С и температуре окружающего воздуха

(20 ± 5)

С, мкг/дм

− по индикатору ……..........................………….….…………..…………... ± (3,0 + 0,04 С);

− по токовому выходу ………….............................…….…. ± [(3,0 + 0,002С

диап

) + 0,04C],

где С – здесь и далее по тексту − измеренное значение КРВ, мкг/дм

;

диап

– здесь и далее по тексту − запрограммированный диапазон измерения КРВ по

токовому выходу (в дальнейшем− диапазон измерения КРВ по токовому выходу), мкг/дм

Пределы допускаемой дополнительной абсолютной погрешности анализатора при из-

мерении КРВ, обусловленной изменением температуры анализируемой среды, на каждые

С от нормальной (20,0 ± 0,2)

С в пределах рабочего диапазона температур от 0 до плюс 70

С, мкг/дм

− по индикатору ………….............................…….………………………. ± (0,3 + 0,015С); −

по токовому выходу ……................................….......….. ± [(0,3 + 0,002 С

диап

) + 0,015C].

Пределы допускаемой дополнительной абсолютной погрешности анализатора при из-

мерении КРВ, обусловленной изменением температуры окружающего воздуха, на каждые ±

С от

нормальной (20 ± 5)

С в пределах рабочего диапазона температур

от

плюс 5 до плюс

С, мкг/дм

− по индикатору ………...........................…….………..…………………. ± (0,4 + 0,002С); −

по токовому выходу ……………............................……. ± [(0,4 + 0,002С

диап

) + 0,002C].

Диапазон измерения температуры анализируемой среды,

С….……….. от 0 до плюс 70.

Пределы допускаемой основной абсолютной погрешности анализатора при измерении

температуры анализируемой среды при температуре окружающего воздуха (20

С,

С.....................................................................................................................................................

0,3.

Пределы допускаемой дополнительной абсолютной погрешности анализатора при из-

мерении температуры анализируемой среды, обусловленной изменением температуры окру-

жающего воздуха, на каждые

С от нормальной (20

С в пределах рабочего диапазона

температур от плюс 5 до плюс 50

С,

С ....…....……......………………………………….......

0,1.

Время установления показаний анализатора при измерении КРВ t

0,9

, мин, не более .... 2.

Время установления показаний анализатора при измерении КРВ t

, мин, не более …. 40.

Время установления показаний анализатора при измерении температуры анализируе-

мой среды t

0,9

, мин, не более .................................................................................……...........…...… 7.

Время установления показаний анализатора при измерении температуры анализируе-

мой среды t

, мин, не более ………...........................................................................................…… 20.

Нестабильность показаний анализатора за время 8 ч, мкг/дм

, не более:

− по индикатору …...………….…..................................................……..…. ± (1,5 + 0,02 С); −

по токовому выходу …..…........................................……. ± [(1,5 + 0,001 С

диап

) + 0,02C]. При

подключении к персональному компьютеру (ПК) анализатор осуществляет обмен

информацией с ПК по интерфейсу RS-485.

Градуировка анализатора производится по эталонной водородной среде.

Электрическое питание анализатора осуществляется от сети переменного тока напря-

жением

220 В при частоте (50 ± 1) Гц с допускаемым отклонением напряжения питания от

минус 15 до плюс 10 %.

Потребляемая мощность при номинальном значении напряжения питания, В·А, не бо-

лее …………………..……………....................................................................….………..…..……. 10.

135

0,10

135

0,10

Лист № 4 2

Всего листов 6

Время прогрева и установления теплового равновесия, ч, не более ……...........…...... 0,5.

Габаритные размеры

и масса узлов анализатора соответствуют значениям, приведен-

ным в таблице.

Таблица

Наименование и обозначение

исполнений узлов

Габаритные размеры,

мм,

не более

252

146

100

266

170

Масса,

кг,

не более

2,60

Обозначение

исполнения

анализатора

МАРК-509

МАРК-509/1

МАРК-509,

МАРК-509/1

Блок преобразовательный ВР50.01.000

Блок преобразовательный ВР50.01.000-01

Датчик водородный ДВ-509 ВР50.02.000

(без кабеля)

Датчик водородный ДВ-509 ВР50.02.000-

01 (без кабеля)

Электрическая изоляция между цепями питания блока преобразовательного и его кор-

пусом выдерживает без пробоя и поверхностного перекрытия в течение 1 мин действие испыта-

тельного напряжения переменного тока со среднеквадратичным значением 1500 В и частотой

(50

1) Гц в нормальных условиях применения.

Электрическое сопротивление изоляции цепей питания анализатора между штырями

вилки и корпусом, МОм, не менее:

–

при температуре окружающего воздуха (20

С ……..............................……...... 40;

–

при температуре окружающего воздуха 50

С …………........................…….……… 10;

–

при температуре окружающего воздуха 35

С и относительной влажности 80 % .… 2.

Электрическое сопротивление между внешним зажимом (контактом) защитного зазем-

ления блока преобразовательного и его корпусом, Ом, не более ................................................ 0,1.

Рабочие условия эксплуатации:

−

температура окружающего воздуха,

С ..................................….. от плюс 5 до плюс 50;

−

относительная влажность окружающего воздуха при температуре плюс 35

С и бо-

лее низких температурах без конденсации влаги, %, не более……...............................................80;

−

атмосферное давление, кПа (мм рт. ст.) .................…. от 84,0 до 106,7 (от 630 до 800).

Параметры анализируемой воды:

температура,

С ………….…..……………………..…………………… от 0 до плюс 70;

давление, МПа, не более …..…………………………………………………...….….. 0,1;

рН ………….………………………………………………………………….... от 4 до 12.

Показатели надежности:

средняя наработка на отказ, ч, не менее …….............……………….………….... 20000;

среднее время восстановления работоспособности, ч, не более .......……...……….… 2;

средний срок службы анализаторов лет, не менее ……..………....…………….……. 10.

Знак утверждения типа

Знак утверждения типа наносится с внешней

стороны на заднюю поверхность блока

преобразовательного щитового исполнения ВР50.01.000 и нижнюю поверхность блока преобра-

зовательного настенного исполнения ВР50.01.000-01 методом наклейки, на титульный лист ру-

ководства по эксплуатации типографским способом.

Комплектность средства измерений

Комплект поставки анализатора соответствует таблице 2.

Лист № 5 2

Всего листов 6

Таблица 2.

Наименование

ОбозначениеКоличество

1 Блок преобразовательный

2 Датчик водородный ДВ-509*

ВР50.01.000

ВР50.01.000-01

ВР50.02.000

ВР50.02.000-01

ВР50.02.400

МАРК-509

1 или 2

МАРК-509/1

1 или 2

3 Комплект запасных частей

(к датчику водородному ДВ-509)

4 Комплект монтажных частей

5 Комплект монтажных частей

6 Комплект инструмента и принадлежностей***

7 Руководство по эксплуатации

ВР50.03.000

ВР50.08.000

ВР50.04.000

ВР50.00.000РЭ

−

*Общее количество датчиков на анализатор не более двух.

** Количество соответствует количеству датчиков.

*** Составные части комплекта инструмента и принадлежностей – по согласованию с

заказчиком.

Поверка

Поверкаосуществляетсяподокументу«Анализаторрастворенноговодорода

МАРК-509. Методика поверки», приведенному в Приложении А Руководства по эксплуатации

ВР50.00.000РЭ и утвержденному ГЦИ СИ ФБУ «Нижегородский ЦСМ» в сентябре 2013 г.

Основные средства поверки:

водородно-азотные поверочные газовые смеси (ПГС) по ТУ 6-16-2956-2001:

ГСО 3930-87 с объемной долей водорода от 10 до 19 %;

ГСО 3933-87 с объемной долей водорода от 58,0 до 68,8 %;

ГСО 3942-87 с объемной долей водорода от 97,0 до 99,0 %.

мультиметр АРРА-305

основная абсолютная погрешность измерения, мА:

± (0,002Х + 0,004), где Х – измеренное значение силы постоянного тока, мА;

термометр лабораторный электронный ЛТ-300

диапазон измерения температуры от минус 50 до плюс 300

С,

основная абсолютная погрешность измерения ± 0,05

С;

термостат жидкостный ТЖ-ТС-01/26

диапазон регулирования температуры от плюс 10 до плюс 90 °С,

основная абсолютная погрешность поддержания температуры

0,1

С.

Сведения о методиках (методах) измерений

Методы измерений содержатся в Руководстве по эксплуатации ВР50.00.000РЭ.

Нормативные и технические документы, устанавливающие требования к анализатору

растворенного водорода МАРК-509

1 ГОСТ 22729-84 «Анализаторы жидкостей ГСП. Общие технические условия».

2 Технические условия ТУ4215-030-39232169-2008.

Лист № 6 2

Всего листов 6

Рекомендации по областям применения в сфере государственного регулирования обеспе-

чения единства измерений

При выполнении работ по оценке соответствия промышленной продукции и продукции

других видов, а также иных объектов установленным законодательством Российской Федера-

ции обязательным требованиям.

Изготовитель

Общество с ограниченной ответственностью «ВЗОР» (ООО «ВЗОР»)

Адрес: 603009, г. Нижний Новгород, ул. Героя Елисеева, д. 7, кв. 24.

Тел./факс: (831) 416-29-40, эл. почта:

market@vzor.nnov.ru.

Испытательный центр

ГЦИ СИ ФБУ «Нижегородский ЦСМ».

Адрес: 603950, г. Нижний Новгород, ул. Республиканская, 1.

Тел./факс: 8(831)428-78-78.

Аттестат аккредитации ГЦИ СИ ФБУ "Нижегородский ЦСМ" по проведению

испытаний средств измерений в целях утверждения типа № 30011-08 от 26.12.2008 г.

Ф.В. Булыгин

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологии

М.п. «___» _______________ 2013 г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
31190-06	Анализаторы растворенного водорода малогабаритные	МАВР-501	ООО "Взор", г.Нижний Новгород	1 год	Перейти
37949-08	Анализаторы метана и диоксида углерода переносные	Сигнал.7	ООО НПО "Красный металлист", Украина, г.Конотоп	1 год	Перейти
28236-09	Анализаторы вольтамперометрические	АВА-3	НПП "Буревестник", ОАО, г.С.-Петербург	1 год	Перейти
13743-93	Анализаторы атомно-абсорбционные	Спектр-5	ОАО "Союзцветметавтоматика", г.Москва	1 год	Перейти
49372-12	Анализаторы микропримесей азота в аргоне	Model D	Фирма "Delphi Control Systems, Inc.", США	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуАнализаторы растворенного водорода МАРК-509ГРСИ 38995-13

Заказать поверку
Анализаторы растворенного водорода МАРК-509
ГРСИ 38995-13
