Измерители крутящего момента силы цифровые TruСheck и TruCheсk Plus, ГРСИ 64031-16
Номер госреестра:
64031-16
Наименование СИ:
Измерители крутящего момента силы цифровые
Обозначение типа:
TruСheck и TruCheсk Plus
Производитель:
Фирма "Norbar Torque Tools Ltd.", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.05.2021
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 62387
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители крутящего момента силы цифровые TruСheck и TruCheсk Plus
Назначение средства измерений
Измерители крутящего момента силы цифровые TruСheck и TruCheсk Plus (далее - из-
мерители) предназначены для использования при поверке и калибровке ключей (отвёрток) мо-
ментных.
Описание средства измерений
Принцип действия измерителей заключается в преобразовании деформации упругого
тела датчика, с наклеенными на нём тензорезисторами, в пропорциональный, приложенному
крутящему моменту силы, сигнал разбаланса тензометрического моста.
Измерители представляют собой конструктивно объединенный в один корпус датчик
крутящего момента силы, промежуточный преобразователь (измерительную схему) и цифровой
дисплей.
Для проведения измерений крутящего момента силы, измерители неподвижно крепятся
к рабочей поверхности стола в горизонтальном положении через отверстия в корпусе двумя или
четырьмя болтами (в зависимости от модели).
Измерители крутящего момента силы цифровые TruСheck Plus дополнительно оборудо-
ваны клавишами выбора режима работы, выбора единицы измерения, а также клавишами
«сброс» и «предел» для настройки предельного значения измеряемого крутящего момента силы.
Конструкция измерителей крутящего момента силы цифровых TruСheck Plus trial-
сматривает подсоединение измерителя к персональному компьютеру с помощью стандартного
разъема RS-232С для визуализации, регистрации результатов измерений и распечатки протоко-
лов на принтере. Питание измерителей осуществляется от сети переменного тока через блок
питания.
Выпускаемые модели измерители крутящего момента силы различаются диапазоном
измерения крутящего момента силы, имеют различные габариты и массу.
Общий вид измерителей крутящего момента силы цифровых TruСheck и TruCheсk Plus
представлен на рисунках 1 - 4.

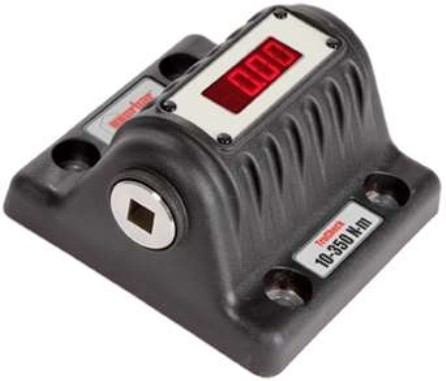

Рисунок 1 - Общий вид измерителей крутяще-
го момента силы цифровых TruCheck 350,
TruCheck 1000, TruCheck 2000

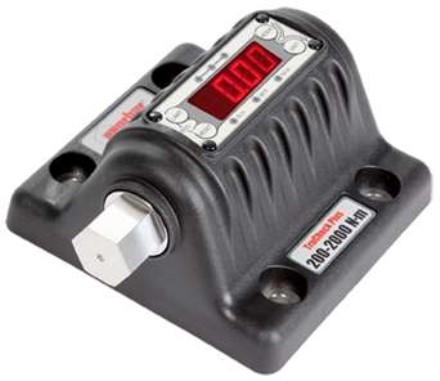

Рисунок 2 - Общий вид измерителей крутяще-
го момента силы цифровых
TruCheck Plus 350, TruCheck Plus 1000,
TruCheck Plus 2000
Лист № 2
Всего листов 3

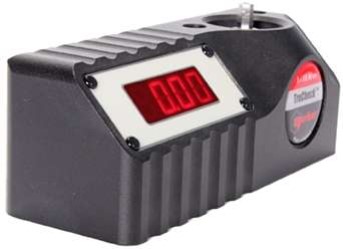

Рисунок 3 - Общий вид измерителей крутяще-
го момента силы цифровых TruCheck 3,
TruCheck 10, TruCheck 25
Рисунок 4 - Общий вид измерителей крутяще-
го момента силы цифровых TruCheck Plus 3,
TruCheck Plus 10, TruCheck Plus 25
Для ограничения доступа к определённым частям в целях несанкционированной на-
стройки и вмешательства крепежные винты заливаются пломбирующей краской.
Метрологические и технические характеристики
64 × 175 ×
72
145,5 × 175 ×
85
Таблица 1 - Метрологические и технические характеристики
Модель ДиапазонРазре-Пределы до-Размер при-Масса,
измерений, шение пускаемой соединитель- кг
Н
×
м
дисплеяабсолютнойного квадрата,
r, Н
×
м
погрешности, мм (дюйм)
Н∙м
Габаритные
размеры
(Д × Ш × В),
мм
TruCheck 3
TruCheck 10
1 - 250,01
72 × 175 ×
64
TruCheck 350
145,5 × 150 ×
85
TruCheck 1000
TruCheck Plus 1000
100 - 1000120 (3/4)4,8
TruCheck 2000
TruCheck Plus 3
0,1 - 3,00,01
6,3 (1/4)
TruCheck Plus 10
1,0 - 10,00,01
2,6
TruCheck 25
6,3 (1/4)
TruCheck Plus 25
±(0,01∙M* + r)
10 (3/8)
TruCheck Plus 350
10 - 3500,112,5 (1/2)3,2
TruCheck Plus 2000
200 - 2000125 (1)5,8
* - M - измеренное значение крутящего момента силы, Н
×
м
Напряжение питания, В
Таблица 2 - Технические характеристики
Рабочий диапазон температур, °С
220
Частота напряжения питания, Гц
от плюс 5 до плюс 40
+
10%
-15%
50±1
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и наклей-
кой на корпус измерителей.
Лист № 3
Всего листов 3
Комплектность средства измерений
Таблица 3 - Комплектность
Наименование
Измеритель крутящего момента силы
Блок питания от сети переменного тока
Кабель передачи данных*
Крепёжный болт
Руководство по эксплуатации
Количество
1
1
1
4
1
* - для TruСheck Plus
Поверка
осуществляется по ГОСТ Р 8.796-2012 «Государственная система обеспечения единства изме-
рений. Измерители крутящего момента силы. Методика поверки».
Знак поверки наносится на свидетельство о поверке.
Основное средство поверки (эталон) - эталоны 1-го разряда по ГОСТ 8.752-2011.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе: «Измерители крутящего момента силы
цифровые TruСheck и TruCheсk Plus. Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к измерителям
крутящего момента силы цифровым TruСheck и TruСheck Plus
ГОСТ Р 8.752-2011 «Государственная система обеспечения единства измерений. Госу-
дарственная поверочная схема для средств измерений крутящего момента силы».
Техническая документация «Norbar Torque Tools Ltd», Великобритания.
Изготовитель
«Norbar Torque Tools Ltd.», Великобритания
Beaumont Road, Banbury, Oxfordshire, OX16 IXJ
Телефон: +44 (0)1295 270333
E-mail:
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н
Тел./Факс: +7 (495) 120-03-50
E-mail:
Аттестат аккредитации ГЦИ СИ ООО «Автопрогресс-М» по проведению испытаний
средств измерений в целях утверждения типа № 30070-07 от 26.04.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
