Номер госреестра:
62301-15
Наименование СИ:
Счетчики газа
Обозначение типа:
КТМ600 РУС
Производитель:
ООО "НПП КуйбышевТелеком-Метрология", г.Самара
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
29.06.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 60534/2
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакциях, утвержденных приказами Росстандарта № 1915 от 07.09.2018 г.,
№ 1144 от 29.06.2020 г.)
Счетчики газа КТМ600 РУС
Назначение средства измерений
Счетчики газа КТМ600 РУС предназначены для измерений и вычислений объёмного
расхода, объёма газа при рабочих и стандартных условиях, массового расхода различных
неагрессивных и агрессивных газов и пара, в том числе природного, влажного, попутного
нефтяного и факельных газов в однофазной области параметров.
Описание средства измерений
Принцип измерения счетчиков газа КТМ600 РУС (далее – счетчики) основан на
измерении разности времени прохождения ультразвуковых импульсов. На обеих сторонах
трубопровода под определенным углом к потоку устанавливаются приемопередающие блоки.
Приемопередающиеблокиимеютпьезоэлектрическиепреобразователиультразвука,
работающие попеременно как приемник и передатчик. Звуковые импульсы посылаются под
углом к направлению газового потока. В зависимости от угла и скорости газового потока в
результате эффектов вовлечения в движение и торможения наблюдается различное время
распространения для определенного направления звуковых импульсов. Разница во времени
распространения звуковых импульсов тем значительнее, чем больше скорость газового потока и
чем меньше угол к направлению движения потока. Скорость газового потока складывается из
разницы двух значений времени распространения независимо от значения скорости
ультразвука. Изменения скорости звука в результате колебаний давления или температуры при
данном методе измерения не оказывают влияния на рассчитанное значение скорости газового
потока.
В зависимости от модели, для более точного определения объема и расхода газа в
счетчике может быть установлено до восьми пар ультразвуковых приемопередатчиков, которые
передают сигнал без его отражения от внутренней стенки корпуса счетчика. Пары
приемопередатчиков стандартно располагаются в одной плоскости параллельно друг другу; в
специальных исполнениях – в двух пересекающихся плоскостях.
Конструктивностандартнаямодификациясчетчикасостоитизкорпуса,с
установленнымив нем ультразвуковымиприемопередатчиками(электроакустическими
преобразователями), и одного Устройства Обработки Сигналов (УОС), который закреплен с
наружной стороны корпуса. Электронный блок может разворачиваться вокруг своей оси на угол
до 330 градусов. Электронный блок может быть оснащен встроенным вычислителем расхода. В
состав электронного блока входит жидкокристаллический дисплей, на котором могут
отображаться результаты измерений и сообщения системы самодиагностики; результаты
вычислений, данные архива, показания внешних датчиков - в модификации со встроенным
вычислителем.
Модификация КТМ600 РУС Квадро – в один стандартный корпус встроено два
идентичных независимых счетчика, каждый из которых оснащен четырьмя парами
приемопередатчиков и собственным электронным блоком. Данная система позволяет
осуществлять полное дублирование результатов измерений одним прибором.
Модификация счетчика со встроенным в электронный блок вычислителем расхода
дополнительно обеспечивает вычисление объемного расхода и объема газа при стандартных
условиях, массового расхода и массы газа. Вычисление теплофизических свойств газовых
смесей различного состава, осуществляется по специальным методикам, утвержденным и
аттестованным в установленном порядке.
Лист № 2
Всего листов 8
Всеизмененияконфигурируемыхпараметровилиархивовавтоматически
протоколируются.
Счетчик присоединяется к трубопроводу с помощью фланцев, выполненных по
стандартам ГОСТ, ANSI, DIN или специального исполнения (в зависимости от заказа).
В счетчиках предусмотрена автоматическая самодиагностика и проверка нулевых и
контрольных значений измеряемых величин.
В счетчиках предусмотрена возможность измерения расхода газа как в прямом, так и в
обратном направлениях (в реверсивном режиме).
В счетчиках предусмотрен набор устройств ввода/вывода:
-
аналоговый выход – активный/пассивный, оптически изолированный 4-20 мА;
максимальная нагрузка 250 Ом;
-
цифровые выходы – пассивные, оптически изолированные типа открытый коллектор или
NAMUR;
-
один или два интерфейса RS-485 (в зависимости от модификации);
-
протокол шины – Modbus ASCII/ RTU, HART;
-
Ethernet TCP/IP (через дополнительный модуль)
-
для модификаций со встроенным в электронный блок вычислителем расхода,
предусмотрен ввод в автоматическом режиме значений с датчиков температуры и
давления - по протоколу HART; с других датчиков параметров газа (хроматограф,
плотномер и т.д.) – по протоколу Modbus.

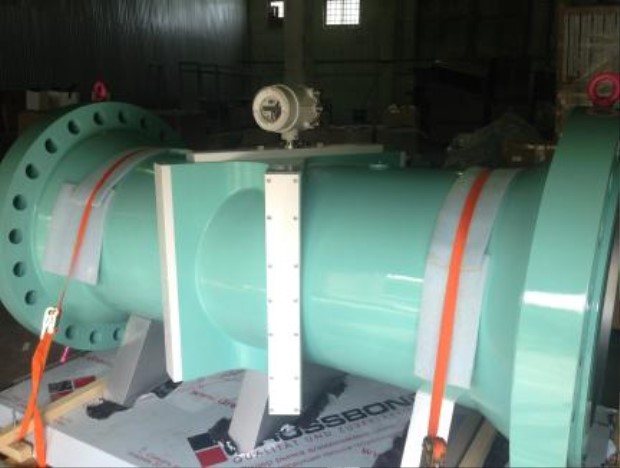

Рисунок 1 – Внешний вид счетчика (в стандартной модификации).
Лист № 3
Всего листов 8

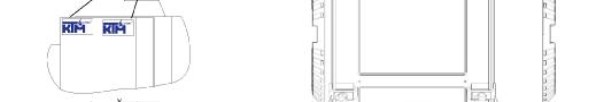

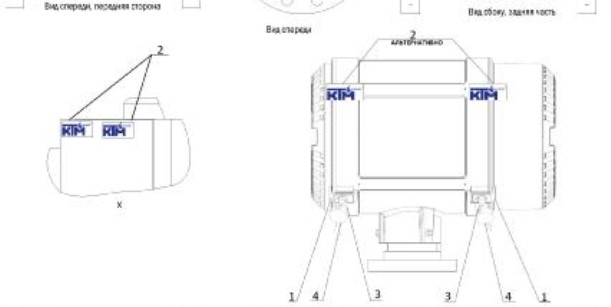

Рисунок 2 – Схема пломбирования (места нанесения знака поверки);
1 – Предохранительный хомут, 2 – Пломбирующая наклейка,
3 – Места для пломб для крышки передней части и задней части,
4 – Винт с крестообразным сверлением головки М4.
Программное обеспечение
Алгоритмывычисленийсчетчиковбазируютсянапрограммномобеспечении
электронного блока и предназначены для следующих задач:
-
приведения измеренного объемного расхода и объема газа в рабочих условиях в
объемный расход и объем газа при стандартных условиях, вычисление массового
расхода и массы газа;
-
вычисления теплофизических свойств газа.
-
формирование и хранение энергонезависимых архивов событий, измеренных и
вычисленных значений (состав и глубина архивов гибко настраиваемые);
-
сигнализациюотказовипревышенияустановленныхпределовизмерений
подключенных внешних датчиков;
-
передачу информации по имеющимся интерфейсам связи, в том числе с выводом на
принтер;
-
периодическое введение и регистрацию значений условно-постоянных величин;
-
защиту от несанкционированного доступа к параметризации и архивам.
Доступ к счетчику может осуществляться с помощью конфигурационного программного
обеспечения MEPAFLOW600 СВМ, которое состоит из набора программ редактирования.
MEPAFLOW600 СВМ предназначено для конфигурирования, параметризации и диагностики
счетчика. Содержит процедурные модули, предназначенные для проведения проверки
технического состояния счетчика и его поверки, такие как CBM (модуль автоматического сбора
и обработки диагностических данных счетчика), калькулятор скорости звука в среде и другие
модули.
Лист № 4
Всего листов 8
Набор программ MEPAFLOW600 СВМ защищен многоуровневой системой защиты,
которая предоставляет доступ только уполномоченным пользователям и одновременно
определяет, какие из данных пользователь может вводить или изменять. При изменении
конфигурациисчетчика, настройки системы защиты, в том числе уровни доступа
пользователей, задают вход по паролю через пользовательские интерфейсы.
Таблица 1 − Идентификационные данные ПО
Идентификационные данные (признаки)
1
Значение
2
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор (CRC16)
Firmware
03.4.06
0x5EA5 hex
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор (CRC16)
Firmware
03.5.00
0x27E2 hex
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор (CRC16)
Firmware
03.5.16
0х8F86 hex
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор (CRC16)
Firmware
03.6.08
0хСА22 hex
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор (CRC16)
Firmware
03.6.09
0x98DB hex
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор (CRC16)
Firmware
3.6.60
0x7D0E hex
Примечание – конфигурационные параметры, значения условно-постоянных величин,
параметры хранения измеренной информации и другие метрологически значимые параметры
определяемые, изменяемые, передаваемые в процессе эксплуатации защищены многоуровневой
системой паролей доступа с обязательным протоколированием всех вмешательств. Целостность
метрологически значимого ПО, не относящегося к области кода, определяют по журналам
событий и состояниям специально выделенных параметров конфигурации, предназначенных
для целей проверки целостности ПО в соответствии с руководством по эксплуатации.
Уровень защиты ПО в соответствии с Р 50.2.077-2014 – высокий.
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Наименование характеристики
Диапазон измерений расхода газа
1)
, м
3
/ч
Диапазон температуры измеряемого газа, °С
Диапазон давления измеряемого газа, МПа
Диапазон скорости потока измеряемого газа, м/с
Значение
от 4 до 130000
от -60 до +280
от атмосферного до 45
от 0 до 65
Лист № 5
Всего листов 8
Диапазон расхода
- при 1 паре ультразвуковых приемопередатчиков, %
- при 2 парах ультразвуковых приемопередатчиков, %
Значение
Наименование характеристики
Пределыдопускаемойотносительнойпогрешности
измерений объемного расхода и объема газа при рабочих
условиях,длякомбинациипарприемопередатчиков
расположенных в одной плоскости:
- при 4 парах ультразвуковых приемопередатчиков, %
Q
min
≤ Q < Q
t
2)
Q
t
2)
≤ Q < Q
max
±1,0
3)
, ±0,7
3)
,
±2,0
4, 5
), ±1,5
4, 5)
,
±3,0
6)
±2,0
6)
±0,7
3)
, ±0,5
3)
,
±1,0
4, 5)
, ±0,7
4, 5)
,
±1,5
6)
±1,0
6)
±0,7
4, 5)
, ±0,5
4, 5)
,
±1,0
6)
±0,7
6)
Пределыдопускаемой
счетчика при вычислении
расхода и объема газа,
условиям,
7)
%
относительнойпогрешности
массового расхода, объемного
приведенных к стандартным
±0,01
Пределы допускаемой относительной погрешности
измерения времени, %±0,01
Примечания:
1)
Указан общий диапазон расхода, значения могут отличаться в зависимости от
типоразмера счетчика, см. таблицу 3.
2)
Q
t
- пограничное значение диапазона расхода. Зависит от типоразмера счетчика, см.
таблицу 3.
3)
При калибровке (поверке) на природном газе проливным методом на эталонной
установке с относительной погрешностью не более ±0,23%
4)
При калибровке (поверке) на воздухе проливным методом на эталонной установке с
относительной погрешностью не более ± 0,3%
5)
При поверке имитационным методом для DN200 и более, для типоразмеров менее
DN200 при периодической поверке при условии первичной поверки проливным
методом по пунктам примечания
3)
или
4)
6)
При имитационном методе поверки (в том числе и для первичной поверки) для
типоразмеров менее DN200.
7)
Указанная погрешность вычислений не содержит погрешности определения
температуры, давления и цифро-аналоговых преобразований. Погрешность вычисления
массового расхода объемного расхода и объема газа, приведенных к стандартным
условиям, определяются в соответствии с действующими нормативными документами
на системы измерений на базе ультразвуковых преобразователей расхода (методики
измерений)
Значение
от 12 до 28,8
1
от - 40 до + 60
Таблица 3 – Технические характеристики
Наименование характеристики
Напряжение питания постоянного тока, В
Потребляемая мощность, не более, Вт
Диапазон температуры окружающей среды, °С
Максимальная относительная влажность окружающей
trial, %
Атмосферное давление, кПа
95
от 84 до 106,7
Лист № 6
Всего листов 8
Значение
Наименование характеристики
Габаритные размеры (в зависимости от типоразмера и типа
марки стали корпуса), мм
длина
высота
ширина (диаметр фланца)
Масса, кг
Средний срок службы, лет, не менее
Номинальный диаметр, DN
от 150 до 2800
от 335 до 1785
от 150 до 1785
от 10 до 12100
15
от 50 до 1400
Номинальный
диаметр
Таблица 4 – Диапазоны расходов газа при измерении объемного расхода газа в рабочих
условия
Максимальная
Объемный расход в рабочих условиях м
3
/чскорость газа,
м/с
DNQ
мин
50 4
80 8
10013
15020
20032
25050
30065
35080
400 120
450 130
500 200
600 320
700 400
750 400
800 400
900 650
1000 650
1050 1300
1100 1400
1200 1600
1300 2000
1400 2300
Q
т
Q
макс
V
макс
13 400 65
321000 65
501600 60
803000 50
130 4500 45
240 7000 40
375 8000 33
375 10000 33
600 14000 33
650 17000 33
975 20000 33
1500 32000 33
2000 40000 30
2000 45000 30
2400 50000 30
3750 66000 30
5000 80000 30
6000 85000 30
6500 90000 28
7000 100000 27
7300 110000 26
8600 130000 25
Знак утверждения типа
наносят на титульный лист руководства по эксплуатации методом компьютерной графики в
верхнем левом углу, на боковую панель счетчика в центре методом наклейки.
Комплектность средства измерений
Таблица 5
Наименование
Счетчик газа КТМ600 РУС
Руководство по эксплуатации
Методика поверки МП 0302-13-2015 с изменением №1
Количество, шт.
1
1
1
Лист № 7
Всего листов 8
Наименование
Программное обеспечение MEPAFLOW600 CBM
Комплект заводской документации
Дополнительное оборудование по заказу
Количество, шт.
1
1
1
Поверка
осуществляется по документу МП 0302-13-2015 с изменением №1 «Инструкция. ГСИ. Счётчики
газа КТМ600 РУС. Методика поверки», утвержденному ФГУП «ВНИИР» 27 апреля 2018 г.
Основные средства поверки:
-
установка поверочная расходоизмерительная, поверочная среда: природный газ,
диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону
поверяемого счетчика, с пределом основной относительной погрешности ±0,23% (или средним
квадратическим отклонением результатов измерений не более 0,05% при 11 независимых
измерениях, и неисключенной систематической погрешности не превышающей 0,1%);
-
рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 (установка поверочная расходоиз-
мерительная, поверочная среда: воздух или природный газ, диапазон задаваемого объемного
расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределом основ-
ной относительной погрешности ±0,3%);
-
секундомерэлектронныйстаймернымвыходомСТЦ-2м(регистрационный
№ 65349-16), диапазон измерения и отработки интервалов времени от 0,01 до 9999,99 с,
пределы погрешности измерения интервалов Т времени ±(15·10
-6
Т+0,01);
-
частотомер Ч3-63 (регистрационный № 9084-83), диапазон измеряемых частот
от 0,01 Гц до 20 МГц ;
-
термометр сопротивления типа ТСП (регистрационный № 33565-06), пределы
измерений от минус 20 °C до 70 °C, пределы допускаемой погрешности ±0,1%;
-
эталонный манометр МО (регистрационный № 5768-67) с верхним пределом,
соответствующим максимальному рабочему давлению конкретного исполнения счетчика, класс
точности 0,16.
Допускается применением аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке или паспорт.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам газа
КТМ 600 РУС
Приказ Росстандарта от 29.12.2018 № 2825 Об утверждении Государственной повероч-
ной схемы для средств измерений объемного и массового расходов газа
ГОСТ 30319.(0-3)-96 Газ природный. Методы расчета физических свойств
ГОСТ 8.611-2013 ГСИ. Расход и количество газа. Методика (метод) измерений с
помощью ультразвуковых преобразователей расхода
ГОСТ Р 8.733 – 2011 ГСИ. Системы измерений количества и параметров свободного
нефтяного газа. Общие метрологические и технические требования
ГСССД МР 113-03 Определение плотности, фактора сжимаемости, показателя адиабаты
и коэффициента динамической вязкости влажного нефтяного газа в диапазоне температур
263...500 К при давлениях до 15 МПа
ТУ 4213−002−20642404−2014 Счётчики «КТМ600 РУС». Технические условия
Лист № 8
Всего листов 8
Изготовитель
Общество с ограниченной ответственностью «НПП КуйбышевТелеком-Метрология»
(ООО «НПП КуйбышевТелеком-Метрология»)
ИНН 6312102369
Адрес: 443052, г. Самара, ул. Земеца, д. 26Б, оф. 413
Тел./факс: (846) 202-00-65
E-mail:
Web-сайт:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, г. Казань, ул. 2-я Азинская, 7а
Тел. (843) 272-70-62, факс: (843) 272-00-32
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 58024-14 | Счетчики активной электрической энергии однофазные однотарифные | КАСКАД-101-МТ | ОАО "КАСКАД", г.Черкесск | 16 лет | Перейти |
| 14844-95 | Счетчики газа | Г4 \"Берестье | ОАО "Брестский электромеханический завод", Беларусь, г.Брест | 5 лет | Перейти |
| 74011-19 | Расходомеры-счетчики вихревые | OPTISWIRL 4200 | ООО "Кроне-Автоматика", Самарская обл. | 4 года | Перейти |
| 59536-14 | Счетчики газа объемные диафрагменные | KG-2, KG-3, KG-4, KG-6 | Компания "DAEMYOUNG I&T CO., LTD.", Корея | 10 лет | Перейти |
| 31424-06 | Счетчики активной и реактивной электрической энергии трехфазные | СЕ 304 | ОАО "Концерн Энергомера", г.Ставрополь | 8 лет | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
