Номер госреестра:

59175-14

Наименование СИ:

Экспресс-анализаторы нефтепродуктов поточные

Обозначение типа:

ПЭАН-01 (ПЭАН-01-Ex)

Производитель:

ООО "Шибболет", г.Рязань

Межповерочный интервал:

1 год

Сведения о типе СИ:

Срок свидетельства

Срок свидетельства:

26.11.2019

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

Приложение к свидетельству № 55826

об утверждении типа средств измерений

Лист № 1

Всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Экспресс-анализаторы нефтепродуктов поточные ПЭАН – 01 (ПЭАН – 01-Ex)

Назначение средств измерений

Экспресс-анализаторы нефтепродуктов поточные ПЭАН – 01 (ПЭАН – 01-Ex) предна-

значены для измерений октанового числа нефтепродуктов, а также контроля параметров

(анализируемые параметры определяются назначением прибора) в соответствии с аттесто-

ванными методиками выполнения измерений.

Описание средства измерений

Принцип действия экспресс-анализатора нефтепродуктов поточного ПЭАН – 01 осно-

ван на регистрации спектра поглощения инфракрасного излучения, прошедшего через изме-

рительные кюветы, содержащие анализируемый продукт.

Градуировка прибора производится на основании математической модели, построенной

по предварительным лабораторным данным, полученным аттестованными методами анализа.

Калибровочные спектры вносятся в базу данных компьютера и используются для определе-

ния параметров анализируемого продукта.

Экспресс-анализатор (рис. 1) включает в себя:

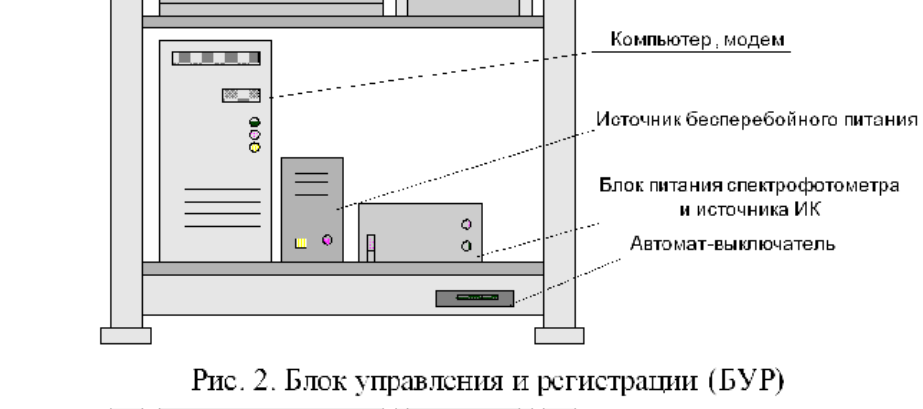

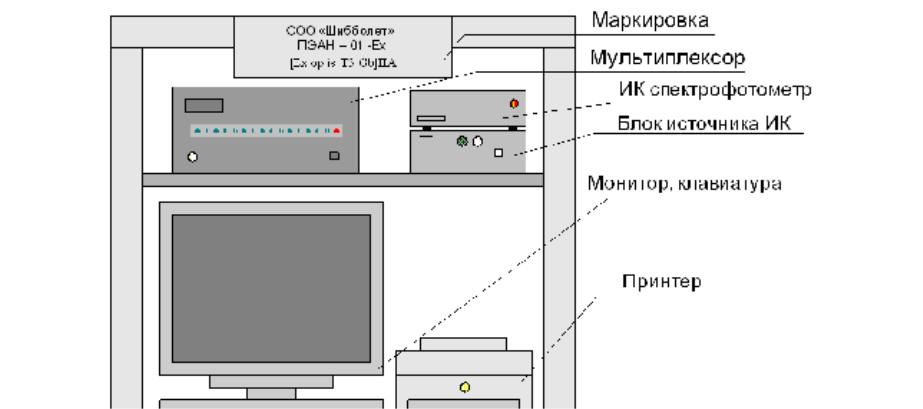

- блок управления и регистрации (БУР, рис. 2) в составе: спектрофотометр ИК и

источник излучения ИК с блоком их электропитания, мультиплексор, персональный

компьютер с установленным программным обеспечением, источник бесперебойного пита-

ния;

- модули пробоотбора (МП, рис. 3) в составе: измерительная кювета, шкаф модуля

пробоотбора (при необходимости), вспомогательные КИП – манометр, ротаметр и обвязка;

- волоконно-оптические линии (ВОЛ).

Излучение, испускаемое источником излучения ИК через светофильтр, поступает в

оптический мультиплексор, из которого через систему фокусирующих линз попадает во

входную апертуру волоконно-оптической линии, соединенной с проточной кюветой.

Излучение, проходя через кювету, взаимодействует с молекулами анализируемой жид-

кости. Прошедшее через кювету излучение фокусируется на входную апертуру волоконно-

оптической линии и на выходе линии поступает в мультиплексор, из которого направляется

в спектрофотометр. Спектр поглощенного излучения обрабатывается компьютером (про-

граммное обеспечение: наименование - ПЭАН-01, исполняемый файл - SPR_1_0.exe) с ис-

пользованием базы данных, создаваемой на этапе пуско-наладочных работ предприятием-

изготовителем анализатора. Результаты анализа сохраняются в памяти компьютера, заносят-

ся в таблицу режимов и по сети могут передаваться выбранным ранее пользователям.

Экспресс-анализаторы нефтепродуктов поточные выпускаются в двух исполнениях:

общепромышленном ПЭАН- 01 и взрывозащищенном ПЭАН-01-Ех (маркировка взрывоза-

щиты Ex op is T3 Gb - блок управления и регистрации, Ex op is IIA T3 Gb - измерительная

кювета).

Лист № 2

Всего листов 6

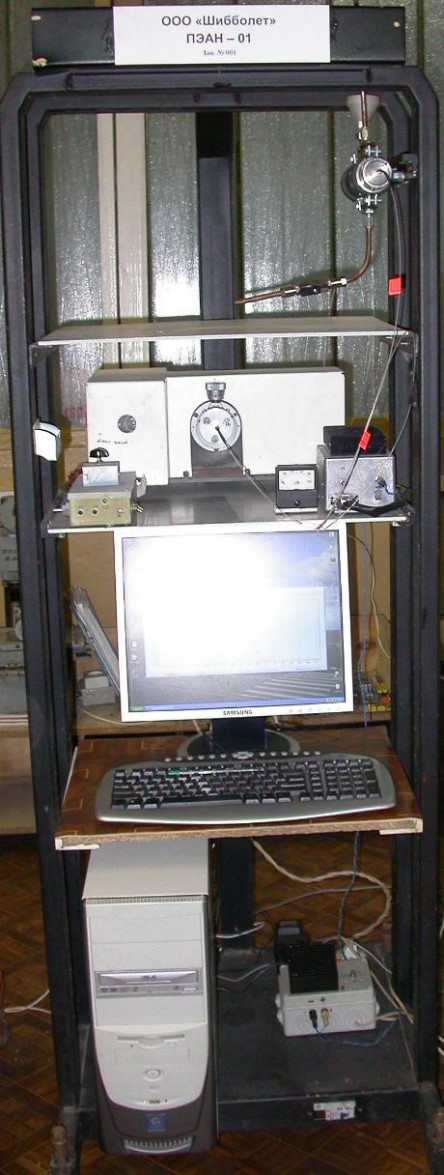

Рис. 1 Фотография внешнего вида анализатора ПЭАН - 01

Лист № 3

Всего листов 6

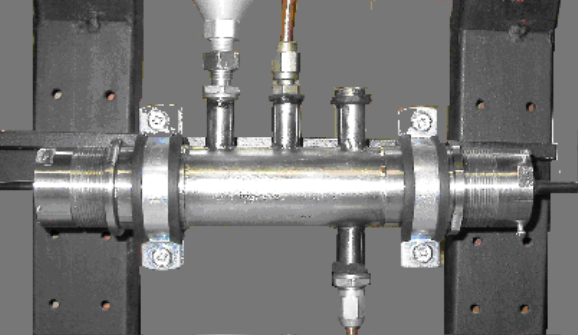

Рис. 3. Модуль пробоотбора (МП)

Лист № 4

Всего листов 6

MD5

Программное обеспечение

Идентификационные данные программного обеспечения.

Таблица 1

Наименова-Идентификацион-Номер версииЦифровой идентифи-

ние про-ное наименование (идентифика- катор программного

граммного программного ционный но- обеспечения (кон-

обеспечения обеспечения мер) про- трольная сумма ис-

граммногополняемого кода)

обеспечения

Алгоритм вы-

числения циф-

рового иден-

тификатора

программного

обеспечения

ПЭАН - 01PLS2_v9_E95toEXE9

B98074B8E0252625

2B4AF69335065381

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует

уровню по МИ 3286-2010:

- "C" - при котором примененные специальные средства защиты в достаточной мере

исключают возможность несанкционированной модификации, обновления (загрузки), удале-

ния и иных преднамеренных изменений метрологически значимой части ПО СИ и измерен-

ных данных.

Влияние программного обеспечения анализаторов учтено при нормировании метроло-

гических характеристик.

Метрологические и технические характеристики

Диапазон измерений октанового числаот 75,0 до 99,0

Пределы допускаемой абсолютной погрешности измерений

октанового числа

0,3

Модули пробоотбора (МП):

Температура окружающей среды: ……………………………от минус 40°С до плюс 70° С

Давление пробы в кювете: ……………………………………………….. до 2,0 МПа

Температура пробы: ………. жидкая фаза (выше точки помутнения), но не выше плюс 120°С

Пробоотбор: ………………………………………………………………. байпас

Расход пробы через кювету: ……………………………………………... от 0 до 1 литр/мин

Реология пробы: ……………………………………………. отсутствие твердых включений

Примеси воды: …………………………………………………………….. не более 1-2 %

Размеры кюветы: ………………………………………………. длина 270 мм, диаметр 45 мм

Масса кюветы: …………………………………………………………..…1,5 кг

Электропитание: ………………………………………………………….. не требуется

Шкаф: ……………………………………………………………………… 600х500х250 мм

Блок управления и регистрации (БУР):

Диапазон ИК излучения: …………………………………………………от 800 до 1100 нм

Разрешение по длине волны: ……………………………………………... до 0,5 нм

Количество контролируемых потоков: ………………………………….. до 16

Выходы: …………………………………………………… Modbus RTU или RS 485; TCP/IP

Монтаж: ……………………………..…… в шкафу, в стандартном помещении (операторная)

Температура в помещении: …………………………………… от плюс 10°С до плюс 40° С

Напряжение питания частотой 50Гц: ………………………………………………. ≈ 220

+15/-10

Потребляемая мощность………………………………………………………………150В·А

Обслуживание: ……………………………………. замена лампы источника ИК каждые 6 мес.

(при необходимости)

Лист № 5

Всего листов 6

Волоконно-оптические линии (ВОЛ):

Материал: ………………………………………………………….…. кварцевое оптоволокно

Диаметр сердцевины: ……………………………………………….от 800 от 900 мкм

Диаметр оболочки: ………………………………………………….. 1200 мкм

Максимальная длина линии: ………………………………………... 3000 м

Рабочий диапазон длин волн: ……………………………………… от 820 от 1050 нм

Условия эксплуатации:

Для БУР:

Температура в помещении: ………………………………… от плюс 10°С до плюс 40°С

Относительная влажность в помещении: ……………………………….от 30 до 80 %

Атмосферное давление: …………………………………………………от 95 до 105 кПа

Напряжение питания частотой 50Гц: ………………………………………. 220

+15/-10

Для МП и ВОЛ:

Температура: …………………………………………………от минус 40°С до плюс 70°С

Относительная влажность: ……………………………………………………от 30 до 90 %

Атмосферное давление: ……………………………………………………от 95 до 105 кПа

Знак утверждения типа

наносится на лицевую панель анализатора и на титульный лист руководства по эксплуатации

типографским способом.

Комплектность средства измерений

Экспресс-анализатор нефтепродуктов поточный ПЭАН – 01 (ПЭАН – 01-Ex) в составе:

- блок управления и регистрации (БУР),

- модули пробоотбора (МП), до 16 модулей,

- вспомогательные приборы КИП (манометры, ротаметры, при необходимости фильт-

ры, коммутирующая, запорная арматура),

- персональный компьютер,

- источник бесперебойного питания,

- волоконно-оптические линии (при необходимости),

- комплект программного обеспечения,

- руководство по эксплуатации

- методика поверки.

Поверка

осуществляется по документу ШИБР 414213.001 РЭ "Инструкция. Экспресс-анализаторы

нефтепродуктов поточные ПЭАН – 01 (ПЭАН – 01-Ex). Методика поверки", утвержденному

ФГУП "ВНИИМС" 06 октября 2014 г. и являющимся разделом 6 Руководства по

эксплуатации.

Средства поверки:

1. Государственный стандартный образец (ГСО) детонационной стойкости (октановых чи-

сел) бензинов номер 8518-2004, тип СО: ОЧ-1(М), октановое число СО: 76,3, абсолютная по-

грешность октанового числа ±0,2.

2. Государственный стандартный образец (ГСО) детонационной стойкости (октановых чи-

сел) бензинов номер 8886-2007, тип СО: ОЧ-4(И), октановое число СО: 98,3, абсолютная по-

грешность октанового числа ±0,2.

Лист № 6

Всего листов 6

Сведения о методиках (методах) измерений

Руководство по эксплуатации экспресс-анализатора нефтепродуктов поточного ПЭАН – 01

(ПЭАН – 01-Ex) ШИБР 414213.001 РЭ.

Нормативные и технические документы, устанавливающие требования к экспресс-

анализаторам нефтепродуктов поточным ПЭАН – 01 (ПЭАН – 01-Ex)

Экспресс-анализаторы нефтепродуктов поточные ПЭАН – 01 (ПЭАН – 01-Ex). Технические

условия. ТУ 414213.001- 12.

Рекомендации по областям применения в сфере государственного регулирования

обеспечения единства измерений

- выполнение работ по оценке соответствия промышленной продукции и иных объектов обя-

зательным требованиям в соответствии с законодательством Российской Федерации о техни-

ческом регулировании

Изготовитель

ООО "Шибболет", Россия

Адрес: 390023, г.Рязань, проезд Яблочкова, д.5, корпус 19 тел.

Тел.(4912) 21-83-56

Адрес в Интернет: e-mail:

info-shibbolet@yandex.ru

Испытательный центр

Федеральное государственное унитарное предприятие «Всероссийский научно-

исследовательский институт метрологической службы» (ФГУП "ВНИИМС")

Адрес: 119361, г. Москва, ул. Озерная, д. 46

Тел./факс: (495) 437-55-77/437-56-66;

E-mail:

office@vniims.ru

www.vniims.ru

Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-

ний в целях утверждения типа № 30004-13 от 26.07.2013 г.

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииФ.В. Булыгин

М.п."_____" ____________ 2014 г.
