ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Анализаторы жидкости Cristal
Назначение средства измерений
Анализаторы жидкости Cristal (далее – анализаторы) предназначены для измерения
массовой концентрации ионов, приведенных в таблице 2, и цветности питьевой, природной
(поверхностной), очищенной и предварительно подготовленной промышленной и сточной во-
ды.
Описание средства измерений
Принципы действия анализаторов:
для определения ионов -
- фотометрический,
- потенциометрический с использованием ионоселективных электродов,
для определения цветности воды-
- оптический (поглощение).
Фотометрический принцип действия заключается в отборе определенного количества
пробы, смешении пробы с реагентом для получения цветной реакции и последующего изме-
рения оптической плотности полученного окрашенного раствора на соответствующей длине
волны. Массовая концентрация ионов вычисляется по градуировочной зависимости с помо-
щью встроенного микропроцессора.
Потенциометрический метод основан на измерении разности потенциала между ионо-
селективным электродом и электродом сравнения. Массовая концентрация рассчитывается по
уравнению Нернста с использованием измеренного потенциала и углового коэффициента,
предварительно определенному по стандартным растворам, с помощью встроенного микро-
процессора.
Анализаторы представляют собой стационарные промышленные приборы, состоящие
из измерительной ячейки, насосов для подачи пробы и реагентов, электроклапанов для запол-
нения или промывки ячейки (в автоматическом или ручном режиме), электронно-
вычислительного блока.
Прибор имеет возможность анализа от 1 до 6 потоков, автоматическую подачу пробы в
измерительную камеру, возможность внутреннего и внешнего разбавления пробы, автомати-
ческую калибровку, фильтрование пробы.
Анализируемая проба при наличии видимых частиц должна быть отфильтрована,
должны отсутствовать пузырьки воздуха и мутность, вода должна быть чистой и прозрачной.
Анализатор оснащен 4-х строчным буквенно-цифровым дисплеем, на который выво-
дится информация от каждого анализируемого потока, и клавиатурой, с помощью которой
осуществляется управление работой прибора.
На каждый определяемый ион или параметр поставляется свой измерительный блок с
измерительной камерой с постоянным объемом пробы для анализа.
Анализатор имеет следующие выходные сигналы: 4 – 20 мА (на каждый поток), сухие
контакты для индикации нарушений в работе и нарушения подачи воды.
Анализатор размещен в шкафу для размещения на стене или столе, имеющем дверцу
для защиты электроники с дисплеем (ПК панель) и прозрачную дверцу для защиты измери-
тельной ячейки и гидравлической части.
Измерительная ячейка анализатора термостатирована.

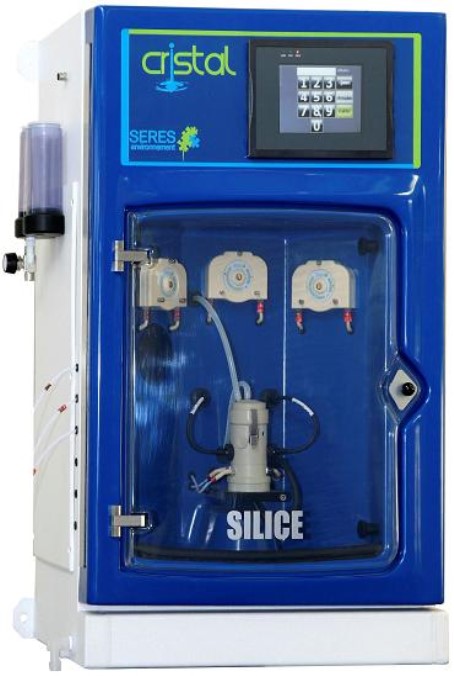

Внешний вид анализатора приведен на рис.1.
Лист № 2
всего листов 7
Рис.1. Общий вид анализатора
Программное обеспечение
Анализаторы имеют встроенное программное обеспечение Supervision Cristal, разрабо-
танное фирмой-изготовителем специально для решения задач измерения параметров воды.
Программное обеспечение осуществляет функции:
выбор метода анализа
расчет содержания определяемого иона (параметра),
отображение результатов измерений на графическом ЖКИ дисплее анализатора,
передачу результатов измерений по интерфейсу связи с ПК,
контроль целостности программных кодов ПО, настроечных и калибровочных констант,
контроль общих неисправностей (связь, конфигурация),
контроль архивации измерений,
контроль внешней связи (RS232, RS232C, RS485),
контроль журналов изменений,
4 уровня сохранения данных (Стандартный, Производственный корпус, Запуск на объек-
те и Объект)/
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных
изменений соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения газоанализаторов учтено при нормировании метро-
логических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Лист № 3
всего листов 7
2.4
MD5
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
Таблица 1.
Идентификаци-
Наименование онное наимено-
программногование про-
обеспечения граммного
обеспечения
Supervision Supervision
Cristal Cristal
Цифровой идентифи-
катор программного
обеспечения (кон-
трольная сумма ис-
полняемого кода)
m184g11028g03g5f5e2
kk7ju795dlv908
Метрологические и технические характеристики
1 Диапазоны измерений и пределы допускаемой погрешности приведены в таблице 2.
Таблица 2.
Алюминий (Al
3+
)
(0,04 мг/дм
3
)*
С разбавле-
нием пробы
0 – 1,0
-
0 – 2,0
-
Общий хлор
-
Медь (Сu
2+
)
(0,005 мг/дм
3
)*
С разбавле-
нием пробы
Железо (Fe
3+
)
(0,1 мг/дм
3
)*
-
-
-
Свинец
(0,01 мг/дм
3
)*
Определяемый
ион (параметр)
(ПДК или ОДУ)
Диапазон
показаний,
мг/дм
3
Диапазон
измерений,
мг/дм
3
Пределы допускаемойПримечание
основной погрешности, %
приведеннаяотносительная
1
6
Аммоний (NH
4
+
)
(0,5 мг/дм
3
)*
0 – 1,0
С разбавле-
нием пробы
2345
1. Фотометрические датчики Cristal колориметрия
0,10 – 0,30
±
20
-
св. 0,30 – 1,0 -
±
20
0 – 0,20,080 – 0,20
±
20
-
0 – 1,0 0,10 – 0,30
±
20
-
св. 0,30 – 1,0
-
±
20
Хром (Сr
6+
)
(0,02 мг/дм
3
)*
0,080 – 0,20
±
20
-
св.0,20–1,0 -
±
20
Хлор остаточный
свободный хлор
(0,3 - 0,5
мг/дм
3
)**
0,15 – 0,40± 20-
св. 0,40 – 2,0 - ± 20
0 – 2,0
Никель
(0,01 мг/дм
3
)*
0 – 10
Нитриты
(0,08 мг/дм
3
)*
0 – 1,0
0 – 10
Фенолы
(0,001 мг/дм
3
)*
Фосфаты (PO
3-
4
)
(0,2 мг/дм
3
)*
0 – 1,0
0,15 – 0,40± 20-
св. 0,40 – 2,0 - ± 20
0 – 0,2 0,080 – 0,20
±
20 -
0 – 1,0 0,10 – 0,30
±
20
-
св.0,30 – 1,0
-
±
20
0 – 0,20,080 – 0,20
±
20
-
0,10 – 0,30
±
20
-
0 – 3,0св.0,30 – 1,0
-
± 20
0,20 – 0,50
±
20
-
0 – 5,0св.0,50 – 5,0
-
±
20
0,40 – 1,0 ± 20 -
св.1,0 – 10-± 20
0,080 – 0,20
±
20
-
св.0,20–1,0-
±
20
0,40 – 1,0 ± 20 -
св.1,0 – 10-± 20
0,080 – 0,20
±
20
-
св.0,20–1,0-
±
20
0 – 0,050,020 – 0,050
±
20
-
0 – 5,0 0,20 – 0,50
±
20
-
св.0,50 – 5,0
-
±
20
С разбавле-
нием пробы
С разбавле-
нием пробы
-
Лист № 4
всего листов 7
0 – 20
св. 0,50–5,0
0,40 – 2,0
-
±
20
±
20
-
0 – 50
123456
0 – 0,050 0,020 – 0,050
±
20 -
-
0 – 0,250
0,10 – 0,25
±
20
-
Общий кремний
0 – 50,20 – 0,50
±
20
-
(по кремнию)
(10 мг/дм
3
)**
св. 2,0 – 20
-
±
20
0 – 401,5 – 4,0
±
20
-
св. 4,0 – 40
-
±
20
СульфатыС разбавлени-
(100 или 3500 при2,0 – 5,0
±
20
-
ем пробы
12 – 18 % мг/дм
3
)* св. 5,0 – 50 -
±
20
(500 мг/дм
3
)**
(0 – 0,25-
0 – 500
-
3,0 – 10,01-
0 – 100
Цинк0 – 2,00,080 – 0,20
±
20
-С разбавлени-
(0,01 или 0,05св.0,20-2,0
-
±
20
ем пробы
мг/дм
3
)*0 – 5,00,20 – 0,50
±
20
-
(5 мг/дм
3
)**св.0,50 – 5,0
-
±
20
Общая
0 – 0,05
о
f
0,020 – 0,050
о
f
±
20 -
Жесткость
о
Ж)***
(0,1 – 0,25
о
Ж)
±
20
-
Щелочность 15 – 50
±
15
-
Mg/л; CaCО
3
св.50 – 500 -
±
15
Марганец
0 – 0,20,080 – 0,20
±
20
-С разбавлени-
(0,01 или 0,05
0 – 2,00,080 – 0,20
±
20
-ем пробы
мг/дм
3
)*
св.0,20-2,0
-
±
20
2 Потенциометрические датчики (с ионоселективными электродами) Cristal электроды
Aммоний0 – 100
св.10,0 – 100
±
-
5
± 15
-
Хлорид (CI
-1
)3,00 – 10,0
±
15
-
(300 мг/дм
3
)* св.10,0 – 100 -
±
15
-
0 – 100
3,0 – 10,0
±
15
-
0 – 10
-
Ц
и
ан
и
ды
0 – 0,50,20 – 0,50
±
20-
С р
а
зб
а
в
л
ени-
(0,05 мг/дм
3
)*
св.10,0 – 100 -
±
15
ем пробы
Фториды0 – 0,50,20 – 0,50
±
20
-С разбавлени-
(0,05 мг/дм
3
к фо-ем
новому суммарно 0 – 100 3,0 – 10,0
±
15
-пробы
не более 0,75св.10,0 – 100
-
±
15
мг/дм
3
)*
Сульфиды
(0,005 мг/дм
3
в пе-0,40 – 1,0± 20-
ресчете на суль- св. 1,0 – 10 - ± 20
фид-ион)*
3 Оптический датчик Cristal: цветность
0 – 50,0 1,0 – 10 - ± 30
св. 10 – 50 - ± 20
Цветность, 0 – 100 1,0 – 10 - ± 30
градусы цветности св. 10 – 50 - ± 20
(20 градусов цвет- св. 50 – 100 - ± 10
ности)**** 0 – 200 1,0 – 10 - ± 30
св. 10 – 50 - ± 20
св. 50 – 200 - ± 10
-
Лист № 5
всего листов 7
Примечания:
1 ПДК или ОДУ – предельно-допустимая концентрация или ориентировочный допустимый
уровень.
2 * в соответствии с документом «Перечень предельно-допустимых концентраций о ориенти-
ровочно-безопасных уровней воздействия вредных веществ для воды и водных объектов,
имеющих рыбо-хозяйственное назначение», М., 1999 г.
3 ** в соответствии с СанПиН 2.1.4.1074-01 или ГН 2.1.5.1316-03.
4 *** в соответствии с ГОСТ Р 52029-2003 «Вода. Единица жесткости».
5 **** в соответствии с ГОСТ 27384-2002 «Вода. Нормы погрешности измерений показате-
лей состава и свойств».
6 При разбавлении пробы с коэффициентом разбавления К
£
100 и измерении в приведенных
диапазонах показания анализатора умножают на К, приведенный в РЭ на анализатор.
2 Пределы допускаемых СКО, стабильности, дополнительных погрешностей, габарит-
ные размеры, масса приведены в таблице 3.
Таблица 3.
6 % отн.
0,2
± 0,3
± 0,2
0,4
230 ± 23
24000
30 – 80
Нормированные значения
6 – 7
4 – 20
610
400
825
20
300
10
1 – 6
5 – 40
Наименование характеристики или параметра
Предел допускаемого среднего квадратического отклонения (СКО)
случайной составляющей погрешности
Предел допускаемого изменения показаний за 8 ч непрерывной рабо-
ты , в долях от основной погрешности
Пределы допускаемой дополнительной погрешности от влияния из-
менения температуры окружающей среды на каждые 10
о
С в долях от
пределов допускаемой основной погрешности
Пределы допускаемой дополнительной погрешности от влияния из-
менения температуры воды на входе анализатора в долях от основной
погрешности (наличие термостатированной ячейки)
Предел допускаемой суммарной дополнительной погрешности от
влияния неизмеряемых компонентов (приведенных в табл. 4), в долях
от пределов допускаемой основной погрешности
Диапазон времени измерительного цикла, мин,
потенциометрические датчики
фотометрические датчики
Габаритные размеры (шкаф), мм, не более:
Длина
Ширина
Высота
Масса (вместе со шкафом), кг, не более
Потребляемая мощность, В·А, не более
Напряжение питания от сети переменного тока частотой
(50 ± 1) Гц, В
Средняя наработка на отказ (при доверительной вероятности Р=0,95),
ч, не менее:
Средний срок службы, лет, не менее
Число анализируемых потоков воды
Условия эксплуатации:
-диапазон температур окружающего воздуха,
о
С
-диапазон относительной влажности окружающего воздуха, % при
температуре 25
о
С
-диапазон атмосферного давления, кПа
Параметры анализируемой воды*:
Диапазон температур,
о
С
Отсутствие видимых частиц, пузырьков воздуха, мутности
Содержание неизмеряемых компонентов, не более
84 – 106,7
5 – 40
Приведено в табл.4
Лист № 6
всего листов 7
3 Перечень и содержание неизмеряемых компонентов приведены в таблице 4.
Таблица 4
-
4 % отн.
(для каждого мешающего иона)
4 % отн.
Нейтрализуются щавелевой кислотой
-
Определяемый ионМешающие компоненты
(параметр) (параметры)
Содержание мешающих компонентов
(параметров), не более (относительно кон-
центрации определяемого иона (параметра)
4 % отн.
4 % отн.
4 % отн.
4 % отн. (Устраняется фенантролином)
-
нет
-
-
Железо (Fe )
Устраняется цитратами аммония
-
Фенолы
Сульфиды
Аммоний (NH
4+)
Цветность
Мутность
Алюминий (Al
3+)
Ионы Fe
Хром (Сr
6+
)нет
Хлор остаточный
свободный хлор
Общий хлор нет
Медь (Сu
2+
) нет
Цианиды, медь, кобальт,
3+
хром, цинк, никель, орто- и
полифосфаты, висмут, сереб-
ро, кадмий, ртуть, меркурий
Никель (Ni
2+
)Fe
Нитриты нет
Мутность; Цветность
Сульфаты
Фосфаты (PO
3-
4
)
-
нет
Свинец (Pb
2+
) нет
-
-
Фосфаты
-
-
-
нет
Общий кремний
(по кремнию)
Сульфаты нет
Цинк (Zn
2+
) нет
Общая жесткость нет
Щелочность
Mg/л; CaCО
3
Марганец (Mn
2+
)свинец
Aммоний нет
Хлориды нет
Цианиды нет
Фтор нет
Сульфаты нет
Цветность нет
Устраняется раствором цианида K
------
Знак утверждения типа
Знак утверждения типа наносится на титульном листе руководства по эксплуатации методом
компьютерной графики и на корпус анализатора в виде наклейки.
Комплектность средства измерений
Анализатор*;
Руководство по эксплуатации (с дополнением);
Методика поверки. МП-242-1242-2011.
Примечание: *Измерительная ячейка на соответствующий ион (или параметр) поставляется в
соответствии с заказом.
Лист № 7
всего листов 7
Поверка
осуществляется по документу МП-242-1242-2011 «Анализаторы жидкости Cristal. Методика
поверки», утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" 16 сентября 2011 г.
Основные средства поверки:
- стандартные образцы состава водных растворов ГСО 7452-98 (аммоний), ГСО 7453-98
(алюминий), ГСО 7762-2000 (марганец), ГСО 7450-98 (железо III), ГСО 7791-2000 (фосфаты),
ГСО 7862-2000 (нитриты), ГСО 7456-98 (хлориды), ГСО 7789-2000 (фториды), ГСО 7441-98
(хром YI), ГСО 7444-98 (медь), ГСО 7442-98 (никель), ГСО 7447-98 (свинец II), ГСО 8212-
2002 (кремний), ГСО 7457-98 (сульфат), ГСО 7446-98 (цинк), ГСО 7443-98 (марганец), ГСО
8361-2003 (сульфид), ГСО 7373-97 (общая жесткость), ГСО 9285-2009 (щелочность), ГСО
9375-2009 (роданид, для CN
1-
), ГСО 7188-95 (фториды), ГСО 9728-2010 (сульфиды);
- стандартные образцы состава растворов ГСО 7353-97 (фенол в метаноле);
-стандартныйобразеццветностиводныхрастворов(хром-кобальтоваяшкала)
ГСО 7853-2000.
Сведения о методиках (методах) измерений
Методика измерений приведена в документе «Анализаторы жидкости Cristall. Руководство по
эксплуатации», 2011 г.
Нормативные и технические документы, устанавливающие требования к анализаторам
жидкости Cristal
1 ГОСТ 27987-88 «ГСП. Анализаторы жидкости потенциометрические. Общие технические
условия».
2 ГОСТ 22729-84 «ГСП. Анализаторы жидкостей. Общие технические условия».
3 Техническая документация фирмы-изготовителя.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
при осуществлении деятельности в области охраны окружающей среды
Изготовитель
фирма "SERES Environnement", Франция.
Адрес: 360, rue Louis de Broglie, LA DURANNE – BP 20087, 13793 AIX-EN-PROVENCE
CEDEX 3, FRANCE. Тел. 04.42.97.37.37. Факс: 04.42.97.30.30.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им.Д.И.Менделеева». 119005, Санкт-Петербург, Московский пр.19,
тел. (812) 251-76-01, факс (812) 713-01-14, e-mail:
, http/
, регистра-
ционный номер 30001-10.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.П.«____»____________________2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 2981-72 | Анализаторы спектра инфразвуковых частот | АСИЧ | Нет данных | Нет данных | Перейти |
| 6486-78 | Анализаторы спектра | С4-60/1 | П/я М-5664 (Завод "РИАП"), г.Нижний Новгород | Нет данных | Перейти |
| 26919-04 | Анализаторы гипербилирубинемии у новорожденных транскутанные фотометрические | АГФн-04-\"НПП-ТМ | ЗАО НПП "Техномедика", г.Москва | 1 год | Перейти |
| 39693-08 | Анализаторы серы и углерода | CS-230, C-230, S-230, WC-230, CS-600, C-600, S-600, WC-600 | Фирма "Leco Corporation", США | 1 год | Перейти |
| 46003-10 | Преобразователи плотности жидкости измерительные | DTR 4122SF I | Фирма "Anton Paar GmbH", Австрия | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
