Газоанализаторы трассовые Drager Polytron Pulsar (Type GD 8) мод. Drager Polytron Pulsar, Drager Polytron Pulsar 2, ГРСИ 59174-14
Номер госреестра:
59174-14
Наименование СИ:
Газоанализаторы трассовые
Обозначение типа:
Drager Polytron Pulsar (Type GD 8) мод. Drager Polytron Pulsar, Drager Polytron Pulsar 2
Производитель:
Фирма "Drager Safety AG & Co. KGaA", Германия; Фирма "Draeger Safety UK Ltd.", Великобритания
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
26.11.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 55825
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы трассовые Dräger Polytron Pulsar (Type GD 8) модификаций Dräger
Polytron Pulsar, Dräger Polytron Pulsar 2
Назначение средства измерений
Газоанализаторы трассовые Dräger Polytron Pulsar (Type GD 8) модификаций Dräger
Polytron Pulsar, Dräger Polytron Pulsar 2 предназначены для измерений интегральной концентрации
горючих газов вдоль открытого оптического пути (трассы) в воздухе производственных помеще-
ний и наружных установок и передачи измерительной информации внешним устройствам.
Описание средства измерений
Газоанализаторы трассовые Dräger Polytron Pulsar (Type GD 8) модификаций Dräger
Polytron Pulsar, Dräger Polytron Pulsar 2 (далее - газоанализаторы) являются одноканальными ста-
ционарными многоблочными автоматическими приборами непрерывного действия.
Конструктивно газоанализатор выполнен многоблочным и состоит из излучателя (transmit-
ter) и приемника (receiver). Расстояние между излучателем и приемником, в зависимости от ис-
полнения, должно быть (4–60) м, (30–120) м или (100–200) м. При необходимости использования
исполнения (4-60) м на измерительной трассе (4-16) м необходимо установить на излучатель оп-
тический аттенюатор.
Принцип действия – оптический, основанный на поглощении инфракрасного излучения в
анализируемой среде в пространстве между излучателем и приемником.
Способ отбора пробы – диффузионный.
Для считывания измерительной и служебной информации используется ручной управляю-
щий модуль Dräger HHT.
Газоанализаторы выпускаются в двух модификациях, отличающихся конструктивным ис-
полнением корпусов излучателя и приемника:
- Dräger Polytron Pulsar;
- Dräger Polytron Pulsar 2.
Газоанализатор обеспечивает выполнение следующих основных функций:
- непрерывное измерение интегральной концентрации горючих газов в пространстве между
излучателем и приемником;
- формирование унифицированного выходного аналогового токового сигнала постоянного
тока (4 – 20) мА;
- формирование выходного цифрового сигнала по протоколу HART, RS485/232;
- хранение результатов измерений и служебной информации в энергонезависимой памяти
(7 суток детальной информации и 32 недели данных в архиве).
Газоанализаторы могут применяться в качестве самостоятельных измерительных приборов,
в составе систем измерительных Regard-Polytron, выпускаемых фирмой “Dräger Safety AG &
Co.KGaA”, Германия, а также в составе других измерительных систем утвержденного типа, допу-
щенных к применению на территории РФ.
Газоанализаторы выполнены во взрывозащищенном исполнении, маркировка взрывозащи-
ты 1Exd[ia]IICT5 X (минус 40
o
С < Tокр. < плюс 60
o
С), 1Exd[ia]IICT6 X (минус 40
o
С < Tокр. <
плюс 40
o
С).
По защищенности от влияния пыли и воды газоанализаторы соответствуют степени защиты
по ГОСТ 14254-96 IP66/67.
Внешний вид газоанализаторов приведен на рисунках 1 и 2, схема пломбировки корпуса от
несанкционированного вмешательства - на рисунке 3.
Лист № 2
Всего листов 7

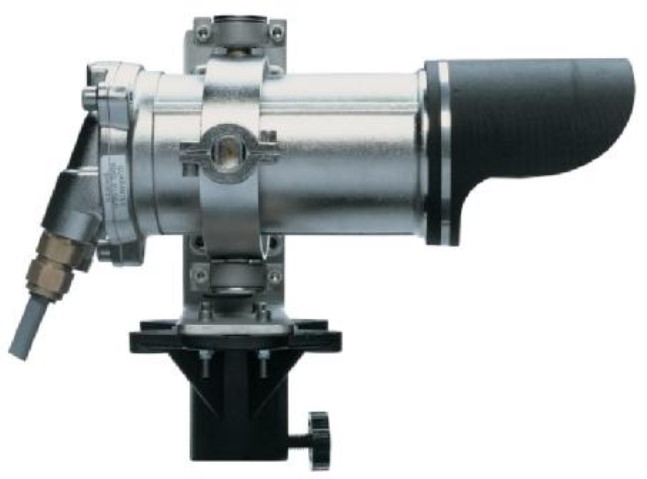

Рисунок 1 – Газоанализаторы трассовые Dräger Polytron Pulsar (Type GD 8) модификации Dräger
Polytron Pulsar (показан один блок, корпуса приемника и излучателя идентичны)

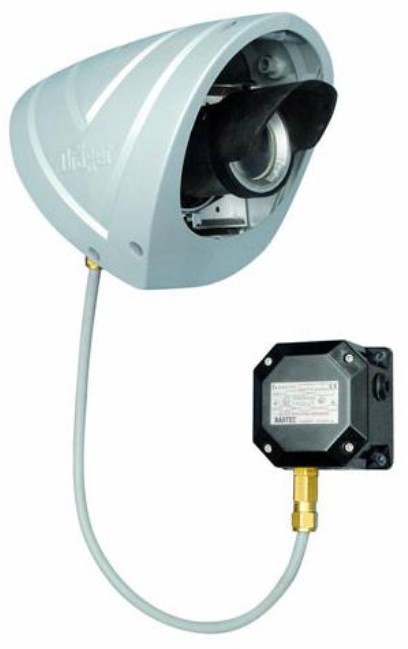

Рисунок 2 – Газоанализаторы трассовые Dräger Polytron Pulsar (Type GD 8) модификации Dräger
Polytron Pulsar 2 (показан один блок, корпуса приемника и излучателя идентичны)
Лист № 3
Всего листов 7

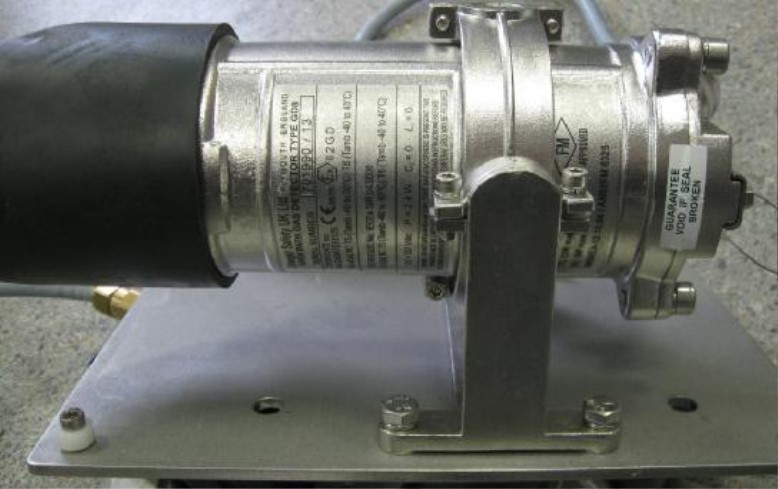

Рисунок 3 – Пломбировка корпуса газоанализаторов (блок излучателя) с целью недопущения не-
санкционированного доступа внутрь корпуса (на примере Dräger Polytron Pulsar, блок приемника
пломбируется аналогично, на рисунке не показан)
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее – ПО), разработанное
изготовителем специально для решения задач измерения интегральной концентрации горючих га-
зов вдоль открытого оптического пути (трассы).
Встроенное ПО газоанализаторов обеспечивает следующие основные функции:
- обработку и передачу измерительной информации от первичного измерительного преоб-
разователя;
- формирование выходного аналогового сигнала (4 - 20) мА;
- формирование цифрового выходного сигнала HART, RS485/232;
- хранение результатов измерений и служебной информации в энергонезависимой памяти;
- самодиагностику аппаратной части блока излучателя и приемника;
- настройку нулевых показаний и чувствительности газоанализатора;
Встроенное ПО газоанализаторов реализует следующие расчетные алгоритмы:
1) вычисление значений интегральной концентрации горючих газов вдоль открытого опти-
ческого пути (трассы);
2) вычисление значений выходного аналогового сигнала;
3) непрерывную самодиагностику аппаратной части блока излучателя и приемника.
ПО газоанализаторов идентифицируется посредством запроса по интерфейсу HART.
Идентификационные данные программного обеспечения приведены в таблице 1.
Пломба производителя
Лист № 4
Всего листов 7
Таблица 1 – Идентификационные данные ПО
ИдентификационноеНомер версииЦифровой идентифи-Алгоритм вычисления
наименованиепрограммного катор программногопрограммного обеспе-
программного обеспечения обеспечения чения
обеспечения (контрольная сумма
исполняемого кода)
Receiver firmwarerx53_65_1B91921B9192XOR
(main)
Примечание – номер версии ПО должен быть не ниже указанной в таблице. Значения контроль-
ных сумм, указанные в таблице, относятся только к файлам встроенного ПО (firmware) указанных
версий.
Влияние встроенного программного обеспечения учтено при нормировании метрологиче-
ских характеристик газоанализаторов.
Газоанализаторы имеют защиту встроенного программного обеспечения от преднамеренных
или непреднамеренных изменений. Уровень защиты соответствует уровню "С" по МИ 3286-2010.
Метрологические и технические характеристики
1) Диапазоны измерений и пределы допускаемой основной погрешности газоанализаторов
приведены в таблице 2.
Таблица 2
Пределыдопускаемойос-
новной погрешности, %
Определяе-
мый
компонент
Объемнаядоля
определяемого
компонента, со-
ответствующая
НКПР, %
приведен-относитель-
нойной
метан (CH
4
)
4,4
Диапазон по-
казаний инте-
гральной кон-
центрации оп-
ределяемого
компонента,
НКПР*м
От 0 до 4
От 0 до 8
этан (C
2
H
6
)
2,5
От 0 до 4
От 0 до 8
пропан (С
3
Н
8
)
1,7
От 0 до 4
От 0 до 8
1,4
От 0 до 4
1,3
От 0 до 4
н-бутан
(С
4
Н
10
)
изобутан(i-
C
4
H
10
)
пропилен
(C
3
H
6
)
2,0
От 0 до 4
От 0 до 8
Диапазон по-
казаний инте-
гральной кон-
центрации оп-
ределяемого
компонента,
НКПР*м
От 0 до 2
Св. 2 до 4
От 0 до 4
Св. 4 до 8
От 0 до 2
Св. 2 до 4
От 0 до 4
Св. 4 до 8
От 0 до 2
Св. 2 до 4
От 0 до 4
Св. 4 до 8
От 0 до 2
Св. 2 до 4
От 0 до 2
Св. 2 до 4
От 0 до 2
Св. 2 до 4
От 0 до 4
Св. 4 до 8
± 10-
-± 10
± 10-
-± 10
± 10-
-± 10
± 10-
-± 10
± 10-
-± 10
± 10-
-± 10
± 10-
-± 10
± 10-
-± 10
± 10-
-± 10
± 10-
-± 10
Лист № 5
Всего листов 7
Определяе-Объемнаядоля Диапазон по- Диапазон по- Пределыдопускаемойос-
мыйопределяемогоказаний инте- казаний инте- новной погрешности, %
компоненткомпонента, со- гральной кон- гральной кон-
приведен-относитель-
ответствующаяцентрации оп- центрации оп-
нойной
НКПР, %ределяемогоределяемого
компонента,компонента,
НКПР*мНКПР*м
этилен (С
2
Н
4
)2,3От 0 до 4От 0 до 2± 10-
Св. 2 до 4-± 10
От 0 до 8От 0 до 4± 10-
Св. 4 до 8-± 10
Примечания:
1) ЗначенияНКПРопределяемыхкомпонентовуказанывсоответствиис
ГОСТ 30852.19-2002.
2) Ввиду того, что газоанализаторы обладают чувствительностью к широкой номенклатуре
органических веществ помимо указанных, пределы допускаемой основной погрешности газоана-
лизаторов нормированы только для смесей, содержащих только один горючий компонент.
10
1,0
12
1,0
от 18 до 30
0,95
2) Предел допускаемого времени установления выходного сигнала
T
0,9д
, с
3) Пределы допускаемой дополнительной погрешности от влияния
изменения температуры окружающей среды в пределах рабочих условий от-
носительно условий определения основной погрешности, в долях от преде-
лов допускаемой основной погрешности
4) Время прогрева, с, не более
5) Предел допускаемого изменения выходного сигнала за 8 недель
непрерывной работы, в долях от пределов допускаемой основной погрешно-
сти
6) Электрическое питание газоанализаторов осуществляется посто-
янным током напряжением, В
7) Максимальный потребляемый электрический ток при номиналь-
ном значении напряжения питания 24 В, А
8) Габаритные размеры и масса газоанализаторов не более указанных
в таблице 3.
Таблица 3 - Габаритные размеры и масса
Модификация газоанализатора * Габаритные размеры, мм, не болееМасса, кг, не
ширинавысотадлина более
Dräger Polytron Pulsar35030017012
Dräger Polytron Pulsar 2338258216 7
Примечание – габаритные размеры и масса указаны только для одного из блоков (приемник, излу-
чатель) ввиду их идентичности по конструкции корпуса.
9) Средний срок службы, лет 10
10) Средняя наработка на отказ, ч, 30 000
Условия эксплуатации
Условия эксплуатации газоанализаторов указаны в таблице 4.
Лист № 6
Всего листов 7
Таблица 4 – Условия эксплуатации
От 0 до 100
без конденсации
От 70 до 130
Модификация
газоанализатора
Диапазон относительной
влажности окружающей
среды, %
Диапазонат-
мосферного
давления, кПа
Диапазон температу-
ры окружающей сре-
ды,
o
C
от минус 40 до плюс
60
Dräger Polytron Pulsar
Dräger Polytron Pulsar 2
Знак утверждения типа
Знак утверждения типа наносится на боковую поверхность корпуса приемника и излучателя
методом наклейки и на титульный лист Руководства по эксплуатации типографским методом.
Комплектность средства измерений
Комплект поставки газоанализаторов приведен в таблице 5.
Таблица 5
Количество
1 шт.
(модификация по заказу)
1 компл. (по заказу)
1 экз. (соответственно модификации)
1 экз.*
Наименование
Газоанализаторы трассовые Dräger Polytron Pulsar, Dräger
Polytron Pulsar 2 (Type GD 8)
Комплект запасных частей и инструментов
Руководство по эксплуатации
Методика поверки МП–242–1802-2014
Примечание – * - не менее 1 экз. на партию.
Поверка
осуществляется по документу МП–242–1802-2014 «Газоанализаторы трассовые Dräger Polytron
Pulsar (Type GD 8) модификаций Dräger Polytron Pulsar, Dräger Polytron Pulsar 2. Методика повер-
ки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» «17» июля
2014 г.
Основные средства поверки:
- азот особой чистоты сорт 2-й по ГОСТ 9293-74 в баллоне под давлением;
- стандартные образцы состава газовые смеси состава состава метан – азот (ГСО 10256-
2013), этан – азот (ГСО 10243-2013), пропан – азот (ГСО 10322-2013), н-бутан – азот (ГСО 10245-
2013), изобутан – азот (ГСО 10332-2013), этилен – азот (ГСО 10247-2013), пропилен – азот (ГСО
10249-2013), выпускаемые по ТУ 6-16-2956-92 в баллонах под давлением;
- юстировочный комплект Dräger Check Kit, включающий в себя ручной управляющий мо-
дуль HHT, контрольные пластины, отвертку и ПО, соответственно модификации газоанализатора;
- комплект Dräger Gas Cell Kit GCK400 (с кюветами газовыми длиной 0,068 м и 0,017 м).
Сведения о методиках (методах) измерений
Методика измерений приведена в документах:
- «Газоанализатор трассовый Dräger Polytron Pulsar. Руководство по эксплуатации»;
- «Газоанализатор трассовый Dräger Polytron Pulsar 2. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к газоанализаторам
трассовым Dräger Polytron Pulsar (Type GD 8) модификаций Dräger Polytron Pulsar, Dräger
Polytron Pulsar 2
1 ГОСТ Р 52350.29.4-2011 Взрывоопасные среды. Часть 29-4. Газоанализаторы. Общие
технические требования и методы испытаний газоанализаторов горючих газов с открытым опти-
ческим каналом.
Лист № 7
Всего листов 7
2 ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические
условия.
3 ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
4 ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содер-
жания компонентов в газовых средах.
5 Техническая документация изготовителя "Dräger Safety AG & Co.KGaA", Германия.
Рекомендации по областям применения в сфере государственного регулирования обеспече-
ния единства измерений
при осуществлении производственного контроля за соблюдением установленных законодательст-
вом Российской Федерации требований промышленной безопасности к эксплуатации опасного
производственного объекта.
Изготовители
Фирма "Dräger Safety AG & Co.KGaA", Германия
Адрес: Revalstraße 1, 23558, Lübeck, Deutschland
Tel.: +49 451 882-0, Fax: +49 451 882-2080, e-mail:
.
Фирма "Draeger Safety UK Ltd.", Великобритания
Адреса:
- Ullswater Close, Blyth Riverside Business Park Blyth, Northumberland NE24 4RG, England, United
Kingdom
- Drakes Court, Langage Business Park, Plymouth, PL7 5JY, England, United Kingdom
Заявитель
ООО "Дрегер", Россия
107076, Москва, ул. Электрозаводская, д. 33, стр. 4.
Испытательный центр
ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева»,
Адрес: 190005, г. Санкт-Петербург, Московский пр., 19, тел.: (812) 251-76-01,
факс: (812) 713-01-14, e-mail:
,
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» по проведению испыта-
ний средств измерений в целях утверждения типа № 30001-10 от 20.12.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
М.п.«____»____________________2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 32178-06 | Газоанализаторы хроматографические полевые | ГХ-П001М | ОАО НПП "ГЕРС", г.Тверь | 1 год | Перейти |
| 16003-02 | Газоанализаторы-сигнализаторы взрывоопасных газов и паров | Сигнал-03 | ООО "Политехформ-М", г.Москва | 6 месяцев | Перейти |
| 27971-04 | Газоанализаторы кислорода | Teledyne 3000 | Фирма "Teledyne Analytical Instruments", США | 1 год | Перейти |
| 52458-13 | Газоанализаторы | Sensis-XXX | ООО "НПТО Экоприбор", г.Москва | 1 год | Перейти |
| 10532-86 | Газоанализаторы окислов азота | 344ХЛ-02, 344ХЛ-03 | ВНИИАП (аналитического приборостроения), Украина, г.Киев | 6 месяцев | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
