Газоанализаторы Serinus 50, Serinus 51, Serinus 55, ГРСИ 56054-13
Номер госреестра:
56054-13
Наименование СИ:
Газоанализаторы
Обозначение типа:
Serinus 50, Serinus 51, Serinus 55
Производитель:
Фирма "Ecotech Pty Ltd.", Австралия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.10.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53619/1
об утверждении типа средств измерений
Лист № 1
Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 888 от 12.05.2020 г.)
Газоанализаторы Serinus 50, Serinus 51, Serinus 55
Назначение средства измерений
Газоанализаторы Serinus 50, Serinus 51, Serinus 55 (далее – газоанализаторы) предназна-
чены для непрерывного автоматического определения содержания диоксида серы SO
2
(Serinus
50), диоксида серы SO
2
и сероводорода H
2
S (Serinus 51), сероводорода H
2
S (Serinus 55) в атмо-
сферном воздухе, в воздухе рабочей зоны, промышленных выбросах и в технологических газо-
вых смесях.
Описание средства измерений
Принцип действия газоанализаторов – флуоресцентный, основанный на способности
диоксида серы излучать свет под воздействием возбуждающего УФ-излучения. Интенсивность
возникающего излучения (флуоресценции) пропорциональная содержанию диоксида серы в
анализируемом газе, фиксируется оптической измерительной системой и преобразуется в элек-
трический сигнал. УФ-излучение от источника (цинковой разрядной лампы) проходит через
полосовой оптический фильтр, пропускающий излучение в диапазоне от 200 до 240 нм, облуча-ет
измерительную ячейку с пробой газа, где взаимодействует с молекулами SO
2
, вызывая флуо-
ресцентное излучение, которое через оптический фильтр поступает в фотоумножительный де-
тектор и преобразуется в электрический сигнал. Сигнал детектора обрабатывается с помощью
встроенного ПО, результат измерений отображается на дисплее. Результаты измерений могут
быть представлены как в млн
-1
(ppm), млрд.
-1
(ppb), так и в пересчете в мг/м
3
(мкг/м
3
), приве-
денных к температуре 0
о
С, плюс 20
о
С, плюс 25
о
С.
Проба газа, отбираемая с помощью внешнего или внутреннего насоса, проходит через
поглотитель пыли и углеводородов и поступает в измерительную ячейку. В газоанализаторах
Serinus 55 и Serinus 51 при измерении содержания сероводорода проба газа проходит дополни-
тельно через поглотительный фильтр, селективно улавливающий SO
2
, но пропускающий H
2
S
(скруббер), и поступает в каталитический конвертор, где происходит окисление H
2
S до SO
2
.
После этого проба поступает в измерительную ячейку.
Конструктивно газоанализаторы выполнены в едином корпусе и являются стационар-
ными автоматическими приборами непрерывного действия.
На передней панели расположены дисплей и клавиатура для управления прибором,
USB порт для переустановки программного обеспечения и копирования базы данных. Внутри
корпуса установлены поглотительные фильтры, источник ультрафиолетового излучения (УФ-
излучения), флуоресцентная измерительная ячейка, детектор, газовые линии, электронная схе-
ма и блок питания, а также каталитический конвертор (Serinus 55 и Serinus 51), внешний насос
(встроенный насос как опция для Serinus 55 и Serinus 51).
Газоанализаторы Serinus 50, Serinus 51, Serinus 55 имеют следующие цифровые разъе-
мы (стандартная комплектация):
- RS232 - 2 (стандартный и многоточечный), USB - 1 на задней панели и 1 на передней;
- 25 контактный разъем вход/выход;
- беспроводной интерфейс – Bluetooth;
- Ethernet (опция).
Дополнительно газоанализатор может иметь следующие аналоговые каналы (опция):
- выходные: от 0 до 20 мА, от 2 до 20 мА, от 4 до 20 мА;
- входные: от 0 до 5 В постоянного тока (до трех каналов).
Лист № 2
Всего листов 6
Газоанализаторы выпускаются следующих моделей: Serinus 50 (одноканальный), пред-
назначенный для измерений содержания диоксида серы SO
2
; Serinus 51 (двухканальный), пред-
назначенный для измерений содержания диоксида серы SO
2
и сероводорода H
2
S; Serinus 55
(одноканальный), предназначенный для измерений содержания сероводорода H
2
S.
Общий вид средства измерений представлен на рисунках 1 - 3.
Пломбирование не предусмотрено.

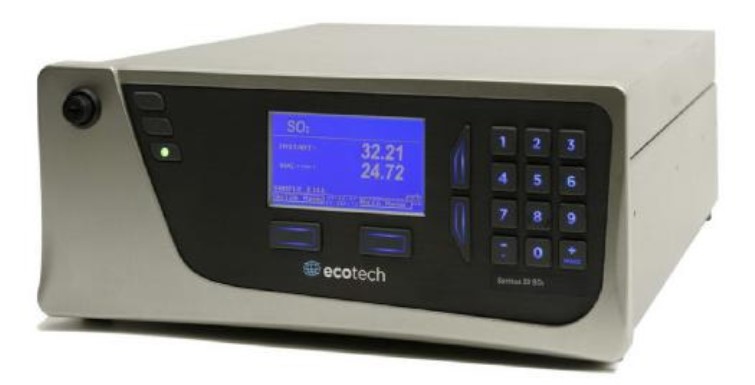

Рисунок 1 – Общий вид газоанализаторов Serinus 50

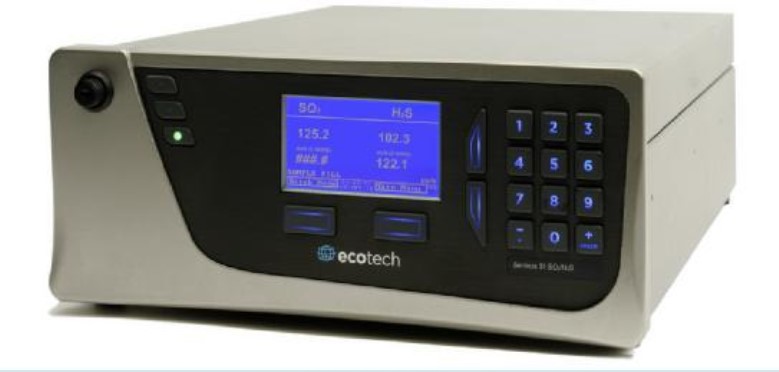

Рисунок 2 - Общий вид газоанализаторов Serinus 51
Лист № 3
Всего листов 6

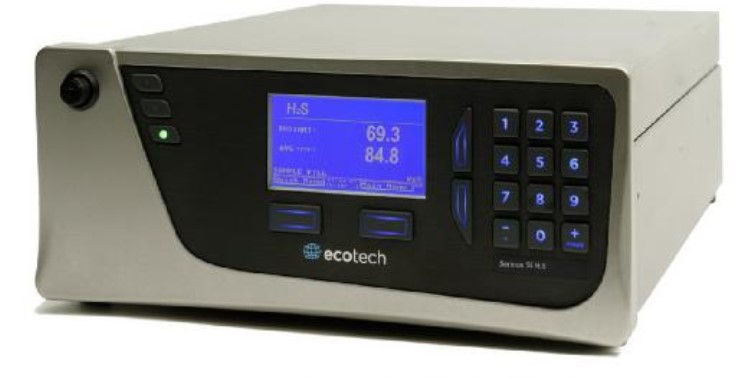

Рисунок 3 - Общий вид газоанализаторов Serinus 55
Программное обеспечение
Уровень защиты «высокий» по Р.50.2.077-2014 (конструкция СИ исключает возмож-
ность несанкционированного влияния на ПО СИ и измерительную информацию).
Влияние программного обеспечения анализаторов учтено при нормировании метроло-
гических характеристик.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПО2_14_000.S19
Номер версии (идентификационный номер) ПО не ниже 2.14.0000
Цифровой идентификатор ПО -
Метрологические и технические характеристики
Метрологические и основные технические
газоанализаторов Serinus 50, Serinus 51, Serinus
55
приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики газоанализаторов Serinus 50, Serinus 51,
Serinus 55
Наименование характеристикиЗначение
Диапазон измерений:объемной доли,массовой концен-
млн
-1
трации
1)
, мг/м
3
- диоксида серы SO
2
(Serinus 50, Serinus 51)от 0 до 20от 0 до 53
- сероводорода H
2
S (Serinus 51, Serinus 55) от 0 до 2,0 от 0 до 2,8
Пределы допускаемой основной погрешности изме- приведенной к
рений:поддиапазону, %относительной, %
содержания диоксида серы SO
2
в диапазоне:
- от 0 до 0,020 млн
-1
включ. (от 0 до 0,05 мг/м
3
включ.)±20-
Лист № 4
Всего листов 6
Продолжение таблицы 2
Наименование характеристикиЗначение
- свыше 0,020 до 20 млн
-1
включ. (свыше 0,05 до 53
мг/м
3
включ.)-±15
содержания сероводорода H
2
S в диапазоне:
- от 0 до 0,010 млн
-1
включ. (от 0 до 0,014 мг/м
3
включ.)±10-
- свыше 0,010 до 2,0 млн
-1
включ. (свыше 0,014 до
2,8 мг/м
3
включ.)-±10
Пределы допускаемой дополнительной погрешности
от изменения температуры окружающей trial на
каждые 10
о
С от нормальной (20±5)
о
С, в долях от
основной погрешности0,3
Предел допускаемого изменения выходного сигнала
за 24 ч непрерывной работы, в долях от пределов
допускаемой основной погрешности0,3
1)
Пересчёт значений объемной доли, млн
-1
в единицы массовой концентрации, мг/м
3
для условий +20
о
С и 101,3 кПа (по ГОСТ 12.1.005-88)
Значение
180
429
175
638
20,0
311
от 198 до 264
50±3
Таблица 3 – Основные технические характеристики
Наименование характеристики
Время установления выходного сигнала (при достижении 90 %
сигнала, Т
0,9
), с, не более
Габаритные размеры блока измерительного, мм, не более:
- ширина
- высота
- глубина
Масса, кг, не более
Потребляемая мощность, Вт, не более
Электрическое питание
- напряжение переменного тока, В
- частота переменного тока, Гц
Условия эксплуатации:
- температура окружающей среды, ºС
- атмосферное давление, кПа
- относительная влажность (без конденсации), %
от +5 до +40
от 84 до 106,8
от 20 до 80
Знак утверждения типа
наносится на газоанализатор способом наклейки и на титульный лист руководства по
эксплуатации типографским способом.
Комплектность средства измерений
Количество
1 шт.
по заказу
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначение
Газоанализатор Serinus 50, Serinus 51 или
Serinus 55
Насос встроенный или внешний (опция для-
Serinus 50 и Serinus 55)
Руководство по эксплуатации-
Методика поверкиМП 56054-13 с изменением № 1
1 экз.
1 экз.
Лист № 5
Всего листов 6
Поверка
осуществляется по документу МП 56054-13 «Инструкция. Газоанализаторы Serinus 50, Serinus
51,Serinus55.Методикаповерки»сизменением№1,утвержденному
ФГУП «ВНИИМС» 29.11.2019 г.
Основные средства поверки:
- государственные стандартные образцы состава газовых смесей в баллонах под
давлением: ГСО 10506-2014 (10509-2014) H
2
S/ азот (воздух), SO
2
/ азот (воздух);
- генератор газовых смесей ГГС-03-03 (рег. № 62151-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемых СИ с требуемой точностью.
Знак поверки наносят на свидетельство о поверке.
Сведения о методиках (методах) измерений
приведены в эксплуатационной документации.
Нормативные и технические документы, устанавливающие требования к газоанализато-
рам Serinus 50, Serinus 51, Serinus 55
Приказ Росстандарта от 14.12.2018 г. № 2664 «Об утверждении Государственной пове-
рочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных
средах»
Приказ Минздравсоцразвития России от 09.09.2011 N 1034н «Об утверждении Перечня
измерений, относящихся к сфере государственного регулирования обеспечения единства изме-
рений и производимых при выполнении работ по обеспечению безопасных условий и охраны
труда, в том числе на опасных производственных объектах, и обязательных метрологических
требований к ним, в том числе показателей точности»
Приказ Министерства природных ресурсов и экологии Российской Федерации
от 07.12.2012 г № 425 «Об утверждении перечня измерений, относящихся к сфере государст-
венного регулирования обеспечения единства измерений и выполняемых при осуществлении
деятельности в области охраны окружающей среды, и обязательных метрологических требова-
ний к ним, в том числе показателей точности измерений»
ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны.
ГОСТ 17.2.4.02-81. Охрана природы. Атмосфера. Общие требования к методам
определения загрязняющих веществ
ГОСТ Р 50760-95 Анализаторы газов и аэрозолей для контроля атмосферного
воздуха
Техническая документация изготовителя
Изготовитель
Фирма «Ecotech Pty Ltd.», Австралия
Адрес: 1492 Ferntree Gully Road Knoxfield VIC 3180, Australia
ABN 32 005 752 081
Телефон: +61 1300-364-946; факс +61 1300-668-763
Заявитель
Общество с ограниченной ответственностью «Аналит Комплект»
(ООО «Аналит Комплект»)
ИНН 7702561419
Адрес: 125493, г. Москва, ул. Авангардная, д. 4, корп. 1, офис 72
Телефон/факс: +7 (495) 380-08-32, +7 (495) 761-30-46
E-mail:
Лист № 6
Всего листов 6
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
E-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств измере-
ний в целях утверждения типа № 30004-13 от 29.03.2018 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2020 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 14994-95 | Газоанализаторы окислов азота переносные | ЭНОМЕТР | Малое НП внедренческое предприятие "Техноприбор", г.Раменское | 1 год | Перейти |
| 67586-17 | Газоанализаторы водорода | HY-OPTIMA серии 2770 | Фирма "H2Scan Corporation", США | 1 год | Перейти |
| 29899-05 | Газоанализаторы кислорода | ИСТОК | ООО "ТехноИмидж", г.Москва | 1 год | Перейти |
| 22830-02 | Газоанализаторы | Н-320 | ЗАО "Оптэк", г.С.-Петербург | 1 год | Перейти |
| 80378-20 | Газоанализаторы непрерывного действия | ФЕБА | Общество с ограниченной ответственностью "Центр интеллектуального и инновационного капитала" (ООО "Центр интеллектуального и инновационного капитала"), г. Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
