Номер госреестра:
56053-13
Наименование СИ:
Газоанализаторы
Обозначение типа:
Serinus 10
Производитель:
Фирма "Ecotech Pty Ltd.", Австралия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
18.10.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 53618
об утверждении типа средств измерений
Лист № 1
всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы Serinus 10
Назначение средства измерений
Газоанализаторы Serinus 10 (далее – газоанализаторы) предназначены для непрерывного
автоматического определения содержания озона (О
3
) в атмосферном воздухе, воздухе рабочей
зоны и в технологических газовых смесях.
Описание средства измерений
Газоанализаторы Serinus 10 являются стационарными автоматическими одноканальны-
ми приборами непрерывного действия, выполненными в едином корпусе (рис. 1).
На передней панели расположены дисплей и клавиатура для управления прибором, USB
порт для переустановки программного обеспечения и копирования базы данных. Внутри кор-
пуса установлены стеклянная измерительная ячейка, источник ультрафиолетового излучения
(УФ-излучения), оптический блок, фотодиодный детектор, скруббер, фильтры, газовые линии,
электронная схема и блок питания, а также встроенный насос (опция).
Принцип действия газоанализатора основан на поглощении молекулами озона УФ-
излучения с длиной волны 254 нм.
Проба воздуха или анализируемого газа, отбираемая с помощью насоса (внешнего или
внутреннего), поступает в стеклянную измерительную ячейку. Поток УФ-излучения от ис-
точника – ртутной лампы, проходит через ячейку с пробой и через оптический блок поступает
в фотодиодный детектор, где преобразуется в электрический сигнал. В следующем цикле из-
мерений поток воздуха или газа проходит через скруббер, где происходит избирательное по-
глощение озона и далее поступает в измерительную ячейку, где определяется фоновый сиг-
нал, соответствующий «нулевой пробе». Содержание озона в определяют по разности сигна-
лов пробы определяемого воздуха и фона.
Газоанализаторы Serinus 10 имеют следующие цифровые разъемы (стандартная ком-
плектация):
- RS232 - 2 (стандартный и многоточечный), USB - 1 на задней панели и 1 на передней;
- 25 контактный разъем вход/выход ;
- беспроводной интерфейс – Bluetooth;
- Ethernet (Опция).
Дополнительно газоанализатор может иметь следующие аналоговые каналы (опция):
- выходные: (0 – 20) мА, (2 – 20) мА, (4 – 20) мА;
- входные: (0 – 5) В постоянного тока (до трех каналов).

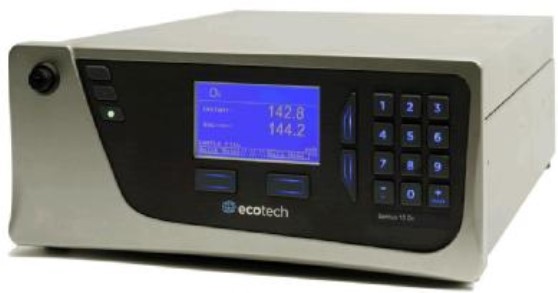

Рис. 1 Фотография общего вида газоанализаторов Serinus 10.
Программное обеспечение
Лист № 2
всего листов 3
Наименова-
ние про-
граммного
обеспечения
Идентификационные данные программного обеспечения
Таблица 1
Идентификаци- Номер версии Цифровой иденти- Алгоритм вычис-
онное наимено- (идентификацион- фикатор программ- ления цифрового
вание про-ный номер) про-ного обеспеченияидентификатора
граммного граммного обеспе- (контрольная сумма программного
обеспеченияченияисполняемого кода)обеспечения
Serinus
Firmware
2_14_000.S19Не ниже 2.14.0000--
Газоанализаторы Serinus 10 имеют уровень защиты «А» по МИ 3286-2010 (не требуется
специальных средств защиты, исключающих возможность несанкционированной модифика-
ции, обновления (загрузки), удаления и иных преднамеренных изменений метрологически
значимой встроенной части ПО СИ и измеренных данных).
Влияние программного обеспечения газоанализаторов учтено при нормировании метро-
логических характеристик.
Метрологические и технические характеристики
от 0 до 20
от 0 до 0,50
± 15
± 15
Диапазон показаний объемной доли озона, млн
-1
Диапазон измерений объемной доли озона, млн
-1
Пределы допускаемой погрешности, %
- приведенной, в диапазоне от 0 до 0,040 млн
-1
- относительной, в диапазоне от 0,040 до 0,50 млн
-1
Время установления выходного сигнала (при достижении 90 % сиг-
нала, Т
0,9
), с, не более
Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более
Масса, кг, не более
120
85
429×175×638
17,2
от 5 до 40
от 20 до 95
101,3 ± 10
Условия эксплуатации:
- температура окружающего воздуха, ºС
- относительная влажность воздуха, %
- атмосферное давление, кПа
- электрическое питание:
напряжение переменного тока, В
частота переменного тока, Гц
от 198 до 264;
50 ± 3.
Знак утверждения типа
наносится на заднюю панель газоанализатора способом наклейки и на титульный лист
руководства по эксплуатации типографским способом.
Комплектность средства измерений
Газоанализатор Serinus 10.
Насос встроенный или внешний (опция).
Руководство по эксплуатации.
Методика поверки.
Поверка
осуществляется по документу МП 56053-13 «Инструкция. Газоанализаторы Serinus 10. Мето-
дика поверки», утвержденному ФГУП «ВНИИМС» 06.11.2013 г. и входящему в комплект по-
ставки.
Основные средства поверки:
Лист № 3
всего листов 3
- генератор газовых смесей MGC101 по технической документации фирмы «Environne-
ment S.А.», Франция (Госреестр № 52452-13).
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации на газоанализаторы Serinus 10.
Нормативные и технические документы, устанавливающие требования к газоанализа-
торам Serinus 10
ГОСТ 8.578-2008 Государственная система обеспечения единства измерений. Государствен-
ная поверочная схема для средств измерений содержания компонентов в газовых средах.
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические
требования к воздуху рабочей зоны.
ГОСТ 17.2.4.02-81 Охрана природы. Атмосфера. Общие требования к методам определения
загрязняющих веществ.
Техническая документация фирмы «Ecotech Pty Ltd.», Австралия.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- осуществление деятельности в области охраны окружающей среды;
- выполнение работ по обеспечению безопасных условий и охраны труда.
Изготовитель
фирма «Ecotech Pty Ltd.», Австралия
Адрес: 1492 Ferntree Gully Road Knoxfield VIC 3180, Australia
ABN 32 005 752 081
Тел.: +61 1300 364 946 Факс +61 1300 668 763
Заявитель
ООО «Аналит Комплект»
Адрес: 125493, г. Москва, ул. Авангардная, 4-1-72
Тел./факс: (495) 380-0832, 761-3046
E-mail:
Испытательный центр
ФГУП «ВНИИМС», г. Москва
Аттестат аккредитации № 30004-13 от 26.07.2013 г.
Адрес: 119361, г.Москва, ул.Озерная, д.46
Тел./факс: (495) 437-55-77 / 437-56-66
E-mail:
, адрес в Интернет:
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииФ. В. Булыгин
«_____» ____________ 2013 г.
