Газоанализаторы непрерывного действия ФЕБА, ГРСИ 80378-20
Номер госреестра:
80378-20
Наименование СИ:
Газоанализаторы непрерывного действия
Обозначение типа:
ФЕБА
Производитель:
Общество с ограниченной ответственностью "Центр интеллектуального и инновационного капитала" (ООО "Центр интеллектуального и инновационного капитала"), г. Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
30.12.2025
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение № 15
к сведениям о типах средств
измерений, прилагаемым
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «30» декабря 2020 г. № 2289
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Газоанализаторы непрерывного действия ФЕБА
Назначение средства измерений
Газоанализаторы непрерывного действия ФЕБА (далее по тексту – газоанализаторы)
предназначены для определения содержания бензола, толуола, этилбензола, ксилолов, хлорбен-
зола, стирола и фенола в атмосферном воздухе.
Описание средства измерений
Газоанализаторы являются стационарными приборами непрерывного действия.
Принцип действия газоанализаторов основан на применении метода предварительного
концентрирования пробы с последующим хроматографическим разделением целевых веществ и
их детектированием с помощью фотоионизационного детектора.
Газоанализаторы состоят из следующих основных блоков: хроматографический блок,
термодесорбционный блок, блок очистки воздуха, программно-аппаратный блок.
Термодесорбционный блок осуществляет концентрирование целевых веществ в мате-
риале сорбента на стадии пробоотбора и подготовку газовой смеси для дальнейшего анализа.
Хроматографический блок проводит анализ и расчет содержания целевых веществ в
сконцентрированной пробе.
Блок очистки воздуха производит очистку воздуха от паров воды и целевых веществ и
обеспечивает подачу воздуха очищенного от паров воды и целевых веществ в газовую систему
газоанализатора на этапе ее очистки по окончании измерительного цикла.
Программно-аппаратный блок производит управление работой блоков и устройств га-
зоанализатора, расчет содержания целевых веществ анализируемой пробе атмосферного возду-
ха.
Способ отбора пробы - принудительный.
Газоанализаторы изготавливаются в четырех модификациях: в корпусе для установки в
19-дюймовую стойку с высотой 3U без экрана (модификация А1) и с экраном (модификация
А2), в корпусе для установки в 19-дюймовую стойку с высотой 5U без экрана (модификация
А3) и с экраном (модификация А4).
Trial вид газоанализаторов, а также место и метод пломбирования от несанкциони-
рованного доступа представлен на рисунках 1 – 2.
Пример идентификационной таблички представлен на рисунке 3.
2

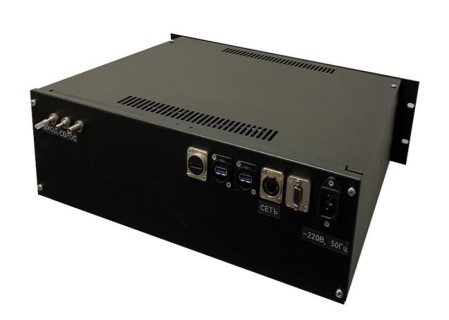

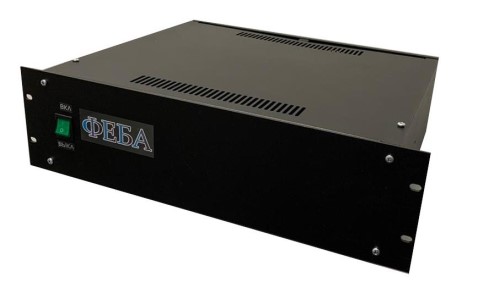

Рисунок 1 – Общий вид газоанализаторов непрерывного действия ФЕБА модификации А1 и А3

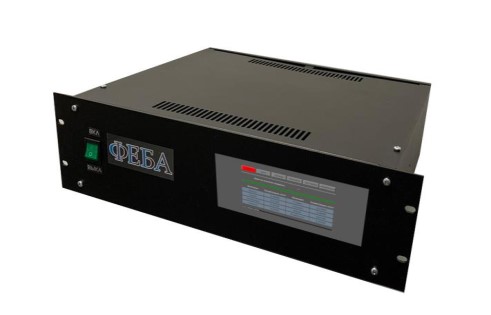

Рисунок 2 – Общий вид газоанализаторов непрерывного действия ФЕБА модификации А2 и А4
вид спереди
вид сзади
Пломба виде наклейки
наноситься на стык
крышки газоанализатора
вид спереди
вид сзади
Пломба виде наклейки
наноситься на стык
крышки газоанализатора
3

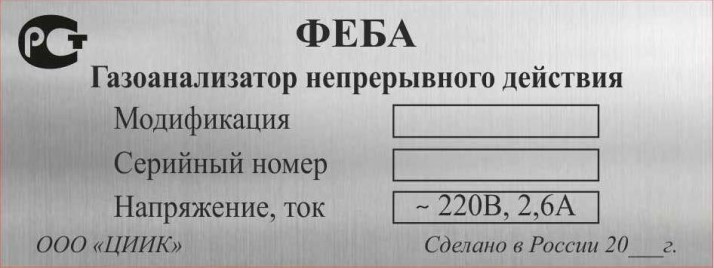

Рисунок 3 – Общий вид идентификационной таблички и место нанесения знака утвер-
ждения типа
Программное обеспечение
Газоанализаторы имеют встроенное программное обеспечение (далее – ПО), разрабо-
танное специально для решения задач измерения содержания целевых веществ. ПО осуществ-
ляет следующие функции:
- автодиагностика работоспособности системы и проведение калибровочных измере-
ний;
- управление основными режимами работы;
- сбор, автоматическое интерпретирование (расчет), систематизированное хранение,
протоколирование, отображение информации о результатах анализа.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует
уровню «средний» согласно Р 50.2.077-2014 (метрологически значимая часть ПО СИ и изме-
ренные данные достаточно защищены с помощью специальных средств защиты от преднаме-
ренных изменений).
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Значение
FEBA_GA_SOFT
не ниже V1.1
4
Определяемый
компонент
Бензол (C
6
H
6
)
от 0 до 6
Толуол (С
7
Н
8
)
от 0 до 12
Этилбензол (С
8
Н
10
)
от 0 до 1,2
о-ксилол (o-C
8
H
10
)
от 0 до 6
п-ксилол (p-C
8
H
10
)
от 0 до 6
м-ксилол
(m-C
8
H
10
)
от 0 до 6
от 0 до 0,05 включ.
Хлорбензол (C
6
H
5
Cl)
от 0 до 6
Стирол (C
8
H
8
)
от 0 до 1,2
Фенол (C
6
H
5
OH)
от 0 до 1,2
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Диапазон измерений
2)
массовой кон-
центрация определяемого компонента,
мг/м
3
Пределы допускаемой
погрешности, %
приведенной
1)
относительной
±15-
-±15
от 0 до 0,05 включ.
св. 0,05 до 6,00
включ.
от 0 до 0,05 включ.
св. 0,05 до 12,00
от 0 до 0,05 включ.
св. 0,05 до 1,20
от 0 до 0,05 включ.
св. 0,05 до 6,00
от 0 до 0,05 включ.
св. 0,05 до 6,00
±15-
-±15
±15 -
-±15
±15 -
-±15
±15 -
-±15
±15-
св. 0,05 до 6,00
от 0 до 0,05 включ.
св. 0,05 до 6,00
от 0 до 0,05 включ.
св. 0,05 до 1,20
от 0 до 0,05 включ.
св. 0,05 до 1,20
-±15
±15 -
-±15
±15 -
-±15
±15 -
-±15
____________________________
1)
Приведенная погрешность нормирована к верхнему диапазону измерений;
2)
Разрешающая способность (предельная чувствительность 0,0005 мг/м
3
Значение
133×440×420
217×440×420
13
от +15 до +35
от 10 до 95
от 84 до 106,7
60
Таблица 3 – Основные технические характеристики
Наименование характеристики
Габаритные размеры (высота×ширина×длина), мм, не более:
- модификации А1, А2
- модификации А3, А4
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды, °C
- относительная влажность окружающего воздуха, %
- атмосферное давление, кПа
Время прогрева, мин., не более
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, Вт, не более
Средняя наработка на отказ, ч
Средний срок службы, лет
от 210 до 230
50±1
500
20 000
10
Знак утверждения типа
наносится на идентификационную табличку, закрепленный на газоанализаторе.
5
-
1 шт.
1 шт.
Обозначение
Количество
РЭ 26.51.53-001-94112202-2020
ПС 26.51.53-001-94112202-2020
МП-207/09-2020
1 экз.
1 экз.
1 экз.
Комплектность средства измерений
Таблица 4 – комплектность средства измерений
Наименование
Газоанализатор непрерывного действия ФЕ-
БА
Руководство по эксплуатации
Паспорт
Методика поверки
Пробоотборный зонд ПЗ ВЗ "Атмосфера" с
устройством обогрева УОПЗ, или его аналог
ЗИП
ПЗ ВЗ “Атмосфера”
-
1 комп.
Поверка
осуществляется по документу МП-207/09-2020 «ГСИ. Газоанализаторы непрерывного действия
ФЕБА. Методика поверки», утвержденному ООО «ПРОММАШ ТЕСТ» 16.09.2020 г.
Основные средства поверки:
- стандартные образцы состава газовых смесей ГСО 10529-2014; ГСО 10550-2014
- рабочий эталон 1 разряда в соответствии с приказом Федерального агентства по техни-
ческому регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная повероч-
ная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах
(Источники микропотоков газов и паров ИМ-ГП рег.№ 68336-17)
- рабочий эталон 1 разряда в соответствии с приказом Федерального агентства по техни-
ческому регулированию и метрологии от «14» декабря 2018 г. № 2664. Государственная повероч-
ная схема для средств измерений содержания компонентов в газовых и газоконденсатных средах
(Генераторы газовых смесей ГГС мод. ГГС-Р, ГГС-Т, ГГС-К, ГГС-03-03 рег. № 62151-15)
- рабочий эталон 1 разряда по Приказ Федерального агентства по техническому регу-
лированию и метрологии от «14» декабря 2018 г. № 2664. Государственная поверочная схема
для средств измерений содержания компонентов в газовых и газоконденсатных средах (Уста-
новки динамические «Микрогаз-ФМ» – рабочие эталоны 1-го разряда рег.№68284-17)
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых анализаторов с требуемой точностью.
Знак поверки наносится на свидетельство о поверке и (или) паспорт средства измере-
ний.
Сведения и методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к газоанализато-
рам непрерывного действия ФЕБА
Приказ Федерального агентства по техническому регулированию и метрологии от «14»
декабря 2018 г. № 2664 «Об утверждении государственной поверочной схемы для средств из-
мерений содержания компонентов в газовых и газоконденсатных средах».
ТУ 26.51.53-001-94112202-2020 Газоанализаторы непрерывного действия ФЕБА. Тех-
нические условия.
Изготовитель
Общество с ограниченной ответственностью «Центр интеллектуального и инновацион-
ного капитала» (ООО «Центр интеллектуального и инновационного капитала»), г. Москва
ИНН 7743589685
Адрес: 109012, г. Москва, Никольская, д. 25, офис 600
Телефон (факс): +7(495) 705-90-39
6
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ»
(ООО «ПРОММАШ ТЕСТ»)
Адрес: 119530, г. Москва, Очаковское ш., д. 34, пом. VII, комн.6
Телефон: +7 (495) 481-33-80
E-mail: info@prommashtest.ru
Аттестат аккредитации ООО "ПРОММАШ ТЕСТ" по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.312126 от 29.03.2017 г.
.
