Номер госреестра:
55457-13
Наименование СИ:
Теплосчетчики компактные
Обозначение типа:
СТК
Производитель:
ООО "Декаст М", г.Калуга
Межповерочный интервал:
6 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
15.06.2023
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52959/1
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчетчики компактные «СТК»
Назначение средства измерений
Теплосчетчики компактные «СТК» предназначены для измерения тепловой энергии,
объема и температуры теплоносителя, а также для подсчета количества импульсов, формируе-
мых приборами учета с импульсным выходом.
Описание средства измерений
Теплосчетчики компактные «СТК» изготовлены в виде единого блока и включают в себя
преобразователь расхода, вычислитель и комплект платиновых термопреобразователей сопро-
тивления (рисунок 1а, 1б и 1в).
Принцип работы теплосчетчиков компактных «СТК» состоит в измерении объема и тем-
пературы теплоносителя в подающем и обратном трубопроводах и последующем определении
тепловой энергии, путем обработки результатов измерений вычислителем.
Теплосчетчики компактные «СТК» измеряют, вычисляют и отображают на ЖКИ сле-
дующие параметры:
- тепловую энергию, Гкал/Мкал;
- объем теплоносителя, м
3
;
- температуру теплоносителя в подающем и обратном трубопроводах, ºС;
- разность температур в подающем и обратном трубопроводах, ºС;
- мгновенный расход теплоносителя, м
3
/ч;
- мгновенную тепловую мощность, Мкал/ч;
- время в часах;
- объемы воды, измеренные другими счетчиками с импульсным выходом, подключенными к
счетным входам, м
3
;
- коды ошибок;
- номер прибора.
Теплосчетчики компактные «СТК» имеют энергонезависимую память, в которой регист-
рируются помесячные значения тепловой энергии не менее чем за 18 месяцев, посуточные зна-
чения не менее чем за 180 суток и почасовые значения не менее чем за 45 суток.
Значения кодов ошибок отображаются на жидкокристаллическом дисплее.
Теплосчетчики компактные «СТК» могут использоваться в режиме измерения тепла в
«тупиковой» системе горячего водоснабжения, а также как счетчик горячей воды, определяю-
щий объем воды, температура которой выше заданного значения.
Теплосчетчики компактные «СТК» могут быть укомплектованы следующими варианта-
ми интерфейсных выходов: импульсный, RS485, радиоканал.
Рисунок 1а.Рисунок 1б.Рисунок 1в.
Лист № 2
Всего листов 4
Пломбировка вычислителя осуществляется при помощи пломбы, рисунок 2.
Программное обеспечение
Программное обеспечение (ПО) теплосчетчиков компактных «СТК» представляет собой
микропрограмму, установленную на заводе-изготовителе. Библиотека программы защищена
128-битным алгоритмом хэширования MD5 от изменения. Идентификационные данные про-
граммного обеспечения приведены в таблице 1.
Номер
версии
A52BB90531353DF28
4D0F416DA7CC6FB
128-битный алгоритм
хэширования MD5
Таблица 1
Идентифика-
Наименование ПОционное на-
именование ПО
тор ПО
Алгоритм вычисле
ния
Цифровой идентифика-
цифрового идентифи-
катора ПО
микропрограмма
теплосчетчика
HeatMeter2_V11.х
69FB340E97DCB90A
7D8DFDB5E2669A65
128-битный алгоритм
хэширования MD5
программа для
калибровки, на-TestAll2.3.х
стройки, проверки
Уровень защиты от непреднамеренных и преднамеренных изменений "C" согласно МИ
3286-2010.
±(3+4/Δt+0,02·(Qn/Q))
±(2+0,05·(Qn/Q))
Метрологические и технические характеристики
Основные технические и метрологические характеристики теплосчетчиков компактных
«СТК» приведены в таблице 2.
Таблица 2
Наименование параметраЗначение параметра
Диаметр условного прохода, Ду, мм
Максимальный расход Qmax, м
3
/ч
Номинальный расход, Qn, м
3
/ч
Минимальный расход, Qmin, м
3
/ч
15
1,2 2 3,0
0,6 1,0 1,5
0,0120,020,03
20
3,0 5,0
1,5 2,5
0,03 0,05
Пределы допускаемой относительной погрешности изме-
рения тепловой энергии, %
Пределы допускаемой относительной погрешности изме-
рения объёма, %
Диапазон измерений температуры, ºС
Диапазон измерений разности температур (Δt), ºС
от 0 до +130
от +2 до +130

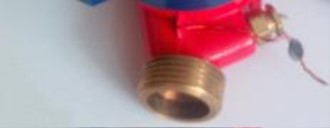

Рисунок 2
Места пломбировки
Лист № 3
Всего листов 4
±(0,2+0,005·Δt)
±0,05
±1
1,6
0,15
Продолжение таблицы
Пределы допускаемой абсолютной погрешности измере-
ния разности температур, °С
Пределы допускаемой относительной погрешности
измерений интервалов времени, %
Пределы допускаемой абсолютной погрешности измере-
ния количества импульсов дополнительными счетными
входами, импульсов за период измерений
Максимальное рабочее давление, МПа
Потеря давления при Qn, МПа, не более
Рабочие условия применения:
- температура окружающего воздуха, °С
- температура окружающего воздуха (при хранении), °С
- относительная влажность воздуха, %
- атмосферное давление, кПа
Класс защиты по ГОСТ 14254
Напряжение встроенного элемента питания, В
Срок службы элемента питания, не менее, лет
Срок службы, не менее, лет
от +5 до +50
от - 40 до +55
от 20 до 95
от 61 до 106,7
IP54
3,6
6
12
Основные размеры и масса теплосчетчиков указаны в таблице 3.
Таблица 3
Наименование параметраЗначение параметра
Диаметр условного прохода, мм
Габаритные размеры (длина×ширина×высота), мм
Резьба штуцеров для присоединения к трубопроводу, дюймы
Резьба на корпусе теплосчетчиков, дюймы
Монтажная длина, мм
Масса, не более, кг
15
125×105×160
1/2”
3/4”
110
0,85
20
135×105×160
3/4”
1”
130
0,95
Знак утверждения типа
наносится на переднюю панель индикаторного устройства и титульный лист руководства по
эксплуатации, типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность счётчика
Наименование
Теплосчётчик компактный
Руководство по эксплуатации
Комплект монтажных частей
упаковка
Обозначение
СТК
РЭ 4213-006-77986247-2013
-
-
Количество
1 шт.
1 шт.
1 шт.
1 шт.
Поверка
осуществляется по документу МП РТ 1941-2013 "ГСИ. Теплосчетчики компактные «СТК». Ме-
тодика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 24 июля 2013 г.
Лист № 4
Всего листов 4
Основные средства поверки:
- установка поверочная с диапазоном расхода от 0,01 до 5 м3/ч, пределы допускаемой
погрешности по объёмному расходу не более ±0,5 %;
- термостат переливной, нестабильность температуры не более ±0,02 °С;
- термостат нулевой, нестабильность температуры не более ±0,02 °С;
- измеритель температуры многоканальный МИТ-8.10, ПГ ±0,004+10-5·|t| °С;
- термометр сопротивления платиновый вибропрочный ПТСВ-1-2, ПГ не более 0,02 °С;
- секундомер электронный «Интеграл С-01», ПГ ±(9,6·10-6·Тх+0,01) с;
- генератор импульсов АКИП-3301, ПГ ±(5·Т·10-5+5 нс);
- частотомер электронно-счётный Ч3-63, ПГ ±5·10-7+1 ед. сч;
- адаптер RS485 для подключения к компьютеру;
- программное обеспечение для работы с теплосчетчиками компактными «СТК»
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых теплосчетчиков с требуемой точностью.
Знак поверки наносится на пломбы теплосчетчика в соответствии с рисунком 2, а также
в бланк свидетельства о поверке и/или в паспорт на теплосчетчик.
Сведения о методиках (методах) измерений
отсутствуют.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам
компактным «СТК»
ТУ 4213-006-77986247-2013 «Технические условия. Теплосчетчики компактные «СТК»
Изготовитель
Общество с ограниченной ответственностью «Декаст М» (ООО «Декаст М»)
ИНН 7730213734
Адрес: 248002, Калужская область, г. Калуга, ул. Болдина, зд. 59, пом. 1
Телефон/факс: +7 (495) 232-19-30
Web-сайт:
E-mail:
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное учреж-
дение «Государственный региональный центр стандартизации, метрологии и испытаний
в г. Москве» (ГЦИ СИ ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский пр., 31
Телефон: +7 (495) 544-00-00
E-mail:
Аттестат аккредитации ГЦИ СИ ФБУ «Ростест-Москва» по проведению испытаний
средств измерений в целях утверждения типа № 30010-10 от 15.03.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
