Номер госреестра:
14503-14
Наименование СИ:
Теплосчетчики
Обозначение типа:
Multical UF
Производитель:
Фирма "Kamstrup A/S", Дания
Межповерочный интервал:
4 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.02.2019
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 54049
об утверждении типа средств измерений
Лист № 1
Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Теплосчетчики MULTICAL UF
Назначение средства измерений
Теплосчетчики MULTICAL UF (далее теплосчетчики) предназначены для измере-
ний количества тепла (тепловой энергии) и объема теплоносителя (холодной и горячей
воды) в закрытых системах тепло/холодоснабжения.
Описание средства измерений
Теплосчетчики состоят из трех функциональных частей: преобразователя расхода
ультразвукового ULTRAFLOW (далее – расходомер) (Госреестр № 20308-04), вырабаты-
вающего сигнал об объеме проходящего через него теплоносителя; подобранной пары
термометров сопротивления Pt100 или Pt500, вырабатывающих сигнал о температурах те-
плоносителя на входе и выходе теплообменнойсистемы и тепловычислителя
MULTICAL 602 (Госреестр № 49806-12), предназначенного для обработки и вычислений
количества тепла и объема теплоносителя по поступающим на его вход сигналам от дат-
чиков температуры и расходомера. Расходомер устанавливается в подающем или обрат-
ном трубопроводе. Преобразователи температуры и расходомер связаны с вычислителем
кабелями длиной до 10 м. При расстояниях от 10 до 50 метров между вычислителем и
расходомером ставится импульсный передатчик. Вычислитель имеет дисплей, на котором
отображается количество тепла и дополнительно, путем нажатия кнопок, накопленный
объем, время работы, температура в подающем и обратном трубопроводе. Результаты из-
мерений записываются в энергонезависимую память (EEPROM). Доступ к памяти возмо-
жен через инфракрасный оптический порт, расположенный на лицевой панели вычисли-
теля с использованием оптической головки и ручного терминала (персонального компью-
тера). Для подключения к системам дистанционного сбора данных вычислитель комплек-
туется интерфейсным модулем соответствующего типа. Модули устанавливаются вне оп-
ломбированного отсека вычислителя и не требуют внеочередной поверки.
В зависимости от типа применяемых датчиков температуры тепловычислители име-
ют модификации:
MULTICAL 602 Тип 602-A с двухпроводными Pt100;
MULTICAL 602 Тип 602-В с четырехпроводными Pt500;
MULTICAL 602 Тип 602-C с двухпроводными Pt500;
MULTICAL 602 Тип 602-D с четырехпроводными Pt500 с импульсными входами
24В.
В зависимости от сферы применения тепловычислители программируются на работу
в составе:
- теплосчетчика тепловой энергии (тепла);
- теплосчетчика энергии охлаждения (холода);
- комбинированного теплосчетчика тепла/ холода;
- со счетчиком воды.

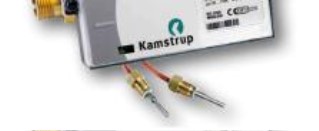

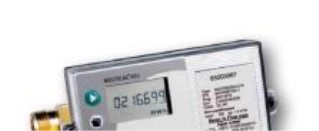

Общий вид теплосчетчика MULTICAL UF представлен на фото 1.
Лист № 2
Всего листов 8
Фото 1. Общий вид теплосчетчика
Комплектация тепловычислителя сменными модулями, вариант питания, тип и длина
проводов температурных датчиков, тип подключаемых расходомеров, сфера применения
описываются условным обозначением с названием «Тип».

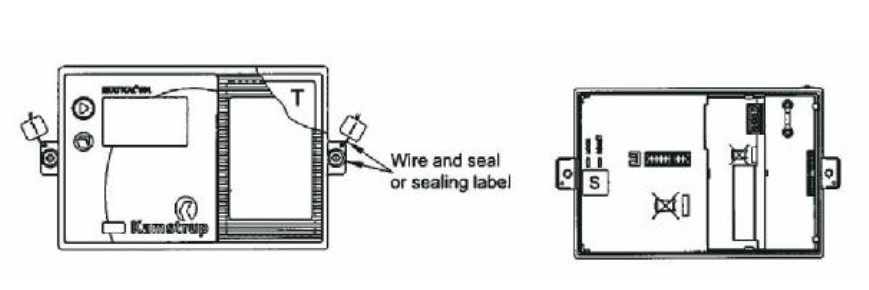

На схеме 1 указаны места пломбировки от несанкционированного доступа и место
размещения наклеек, в том числе о поверке.
S – пломбирующие наклейки (заводские пломбы при выпуске из производства, а при
периодической поверке оттиск поверительного клейма или поверительного клейма в виде
наклейки)
I – место установки пломб поставщика тепла
Т – место поверительной наклейки.
D - место этикетки с характеристиками тепловычислителя и знаком утверждения
типа.
Схема 1.
П
о
в
е
рит
е
льная
накл
е
й
к
а
Пл
о
мба
п
о
ста
в
щ
и
к
а
тепла
Пл
о
мбир
у
ющая
накл
е
й
к
а
D
Пломба поставщика
т
е
пла
Лист № 3
Всего листов 8

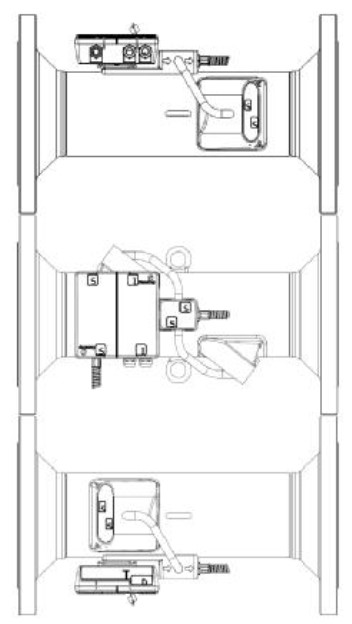

Cхема 1 (продолжение).
Программное обеспечение
Преобразователь расхода ультразвуковой ULTRAFLOW является программно-
управляемым устройством, классифицируемым как простой автономный измерительный
прибор с защищенным интерфейсом.
Печатная плата с EEPROM - постоянным запоминающим устройством, в котором
хранится программа, размещается в закрытом опломбированном корпусе с интерфейсом
связи для подключения устройств.
В функции программного обеспечения (ПО) входят вычисление расхода с выдачей
пачек счетных импульсов объема каждую секунду в основном рабочем режиме, те же вы-
числения с четырехкратной скоростью в тестовом режиме (режиме поверки), обработка
прерываний от последовательной передачи данных.
Все действительные команды и настраиваемые параметры, поступающие через ин-
терфейс связи записаны, а недействительные будут заблокированы и не окажут влияния
на функциональность расходомера. Переход в режим поверки и прием информации через
интерфейс возможны только при вскрытии пломбы и подачи низкого уровня на контакт
«Тест».
Версия ПО и контрольная сумма могут быть считаны через интерфейс связи в режи-
ме «Поверка».
Программное обеспечение в целом является метрологически значимым и не может
быть изменено преднамеренно или случайно после утверждения типа.
Лист № 4
Всего листов 8
Функциональная блок-схема расходомера приведена на схеме 2.
МЕТРОЛОГИЧЕСКИ ЗНАЧИМАЯ
ПЛОМБИРУЕМАЯЧАСТЬ
Интерфейс
связи
ASIC
(измерительные цепи,
μP)
Тест
Вход/выход
ПроточнаячастьEEPROM
(пьезоэлектрические
датчики)
Схема 2.
Аппаратная часть с ПЗУ (постоянным запоминающим устройством), в котором хра-
нится программа, размещается в закрытом опломбированном корпусе с интерфейсом свя-
зи для подключения устройств, не подлежащих контролю.
В функции программного обеспечения входят: сбор измерительной информации о
температуре и объему теплоносителя, обработка ее (вычисление тепловой энергии, массы,
расхода, мощности), представление измерительной информации и параметров, характери-
зующих данный вычислитель на дисплее, хранение результатов в долговременной памяти
ППЗУ и передачу данных через интерфейс связи. Все команды и данные, поступающие
через интерфейс связи, все комбинации кнопок пользовательского интерфейса, все на-
страиваемые параметры документированы. Метрологически значимые параметры защи-
щены от преднамеренного или случайного изменения. Снять защиту, можно только по-
вредив пломбу.
Программное обеспечение в целом является метрологически значимым и не может
быть изменено преднамеренно или случайно после утверждения типа.
Загрузка программного обеспечения невозможна.
Функциональная блок-схема тепловычислителя MULTICAL 602 приведена на
схеме 3.
Лист № 5
Всего листов 8
импульсный
интерфейс
V1
V2
V3
V4
Интерфейс
датчиковрас-
хода
Интерфейс
датчиков
температуры
Т1
Т2
Т3
Метрологически значимая,
защищенная пломбой часть счетчика (программа)
ППЗУДисплей
хранение:
параметры,
архивированные
и резервированыедан-
ные
↕↑
→
→→Интерпретатор
Защита ПЗУ с программойданных
sw1 записивычислителя
─○ ○─── →(Прошивка)
─○ ○─── →
sw2
СБРОС
Сброс
Само-→
контроль←
↑Интерпретатор
интерфейса пользователя
→
Цепи↑↑
температурных
входов
Интерфейс
данных
(связи)
↔ИК порт
↔Разъем
модуля
«верха»
↔ Разъем на мон-
тажной плате в
днище вычис-
лителя
Интерфейс
пользователя
││
○ sw3 ○ sw4
╞╞
○ ○
│ │
кнопкакнопка
главногоархивного
меню (М)подменю (S)
Схема 3.
Идентификация метрологически значимых параметров осуществляется путем ис-
пользования уникального номера Прог №, описывающего параметры в следующем виде:
Прог. №
CCC(V2)
A B CCC(V1)
3
4
Датчик расхода (местоположение)
К- фактор- Подача
- Обратка
Энергия (ед. измерения)
ГДж
кВт·ч
МВт·ч
Гкал
Делитель импульсов датчика расхода
2
3
4
5
ССС
ССС
Все ССС - коды и соответствующие им делители импульсов (коэффициенты деле-
ния) документированы в техническом описании MULTICAL 602.
Прог. № может быть считан через интерфейс данных или выведен на дисплей, кроме
того, он напечатан на этикетке тепловычислителя.
Лист № 6
Всего листов 8
Идентификационные данные программного обеспечения (ПО) в соответствии с таблицей
Наименование
ПО
Идентифика-
ционное на-
именование
ПО
Номер версии
(идентификаци-
ионный номер)
ПО
Цифровой
идентификатор
ПО (контроль-
ная сумма )
Прошивка
(встроенная про-
грамма)
MULTICAL 602
5098-735
Rev.В1(хххх0201)
Rev.C1(хххх0301)
Rev.D1(хххх0401)
Rev.E1(хххх0501)
7978
22184
21140
50975
Алгоритм вы-
числения циф-
рового
идентификатора
ПО
CRC16
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в
соответствии с МИ 3286-2010 – уровень С.
Метрологические и технические характеристики
Тип прибораКомбинированный теплосчетчик
Единицы измерений количества тепла (энергии): кВт·ч, МВт·ч, ГДж или Гкал
Единицы измерений объема м
3
Датчики температуры Pt100 и Pt500
Диапазон измерения температуры теплоносителя, °С от 2 до 180
Диапазон измерения разности температур, К от 3 до 170
Диаметры условные Ду, мм 15; 20; 25; 40; 50; 65; 80; 100; 150; 200; 250
Диапазон минимальных расходов qp, м
3
/ч от 0,006 до 10
Диапазон переходных расходов qp, м
3
/ч от 0,024 до 40
Диапазон номинальных расходов qp, м
3
/ч от 0,6 до 1000
Диапазон максимальных расходов qp, м
3
/ч от 1,2 до 2000
Динамический диапазон qi:qp 1:100
qs:qp2:1
Предел допускаемой абсолютной погрешности
измерения температуры, °С±(0,4+0,005٠t)
Число каналов измерения расхода 2
Пределы допускаемой относительной погрешности измерения энергии при разности темпе-
ратур, %:
3≤Δt<10°С ± 6
10≤Δt<20°С ± 5
20≤Δt ± 4
Пределы допускаемой относительной погрешности в интервалах измеряемого расхода, %
от qi до 0,04 qp ± 4
от 0,04 qp до qs ± 2
Рабочая среда Вода
Номинальное давление PN 16, PN25
Пределы допускаемой относительной погрешности измерения времени, %
±
0,1
Батарейное питание, В (пост. тока, литиевый D элемент) 3,65
Сетевое питание 230 В +15/-30%, от 48 до 52 Гц
24 В ± 50%, от 48 до 52 Гц
Потребляемая мощность, Вт< 1
Масса, кг от 1,8 до 137 в зависимости от модификации
Емкость отсчетного устройства (дисплея), значащих разрядов 7 (8)
Цена единицы младшего разряда по температуре, °С 0,01
Лист № 7
Всего листов 8
от 0,001 до 1
от 0,001 до 0,01
от плюс 5 до плюс 55
от минус 25 до плюс 60
Цена единицы младшего разряда по объему, м
3
Цена единицы младшего разряда по тепловой энергии, Гкал
Условия эксплуатации:
температура окружающего воздуха, °С
(без конденсации, закрытые помещения)
Температура хранения, °С
Степень защиты:
- вычислитель
- датчики температуры
Срок службы, лет
IP 54
IP 65
12
Знак утверждения типа
наносится на табличку с техническими характеристиками теплосчетчика на лицевой
панели тепловычислителя и на титульный лист паспорта и руководства по эксплуатации
типографским способом.
Комплектность средства измерений
Обозначение
НаименованиеКол.Примечание
Тепловычислитель MULTICAL 6021
Термометры сопротивления Pt500 (Pt100) Компл.
Преобразователь расхода усльтрозвуковой 1 или 2
ULTRAFLOW
66-99-603
66-99-099
Импульсный передатчик
Инфракрасная оптоголовка USB
1 по отдельному заказу
1 по отдельному заказу
66-99-102
66-99-106
66-99-098
Инфракрасная оптоголовка RS232 9 пин.
RS232 кабель связи
USB кабель связи
1по отдельному заказу
1по отдельному заказу
1по отдельному заказу
66-99-399Стенд для поверки тепловычислителей
Руководство по монтажу и эксплуатации
Методика поверки
Паспорт
1по отдельному заказу
1
1
1
Поверка
Поверка осуществляется по МП 14503-14 «ГСИ. Теплосчетчики MULTICAL UF. Ме-
тодика поверки», утвержденной ФГУП «ВНИИМС» 16.09.2013 г.
Основные средства поверки:
Установка поверочная по ГОСТ 8.156-83
Гидравлическая опрессовочная установка на давление до 4,0 МПа
Манометр до 4,0 МПа, погрешность ± 1 %
Частотомер электронно-счетный вычислительный ЧЗ-64.1 (Счетчик импульсов)
Термометр с ценой деления 0,5 °С
Стенд для поверки тепловычислителей VERIFICATION EQUIPMENT MULTICAL 601
Секундомер СОСпр-2б-2-010, цена деления 0,2 с.
Мегаомметр, М4100/1, класс точности 1
Жидкостный термостат со стабильностью не хуже ± 0,01°С/5 мин., град. меньше 0,005 °С
Прецизионный многоканальный измеритель температуры МИТ.
Сведения о методиках (методах) измерений
изложены в Руководстве по эксплуатации.
Лист № 8
Всего листов 8
Нормативные и технические документы, устанавливающие требования к теплосчет-
чикам MULTICAL UF:
1. ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования».
2. ГОСТ Р 51649-2000 «Теплосчетчики для водяных систем теплоснабжения. Об-
щие технические условия».
3. Техническая документация фирмы «Kamstrup A/S».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений - выполнение торговых и товарообменных операций.
Изготовитель
Фирма «Kamstrup A/S», Дания
8660, Industrivej, 28, Skanderborg, Denmark,
тел.: +45 89 93 10 00, факс +7 45 89 93 10 01,
,
Заявитель
ЗАО «Камструп»
141008, Р.Ф., Московская обл., г. Мытищи, ул. Колпакова, д. 26
тел. +7 (495) 545-00-01, факс. +7 (495) 545-00-02
,
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66;
E-mail:
,
Аттестат аккредитации ФГУП «ВНИИМС» по проведению испытаний средств из-
мерений в целях утверждения типа № 30004-13 от 26.07.2013 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологии_______________Ф.В. Булыгин
М.п.«___» ___________ 2014 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 75132-19 | Теплосчетчики | SonoSelect 10, SonoSafe 10, Ridan SonoSafe 10 | ООО "Данфосс", дер.Лешково | 6 лет | Перейти |
| 16883-97 | Теплосчетчики | UFEC 005 | ОАО "Пирамида", г.Смоленск | 4 года | Перейти |
| 25799-03 | Теплосчетчики | Теплоучет-1 | ЗАО "Компания Верле", г.Москва | 4 года | Перейти |
| 18910-05 | Теплосчетчики | SA9304 | ЗАО "Асвега-М", г.Москва | 4 года | Перейти |
| 72477-18 | Теплосчетчики-регистраторы | ВЗЛЕТ ТСР СМАРТ | АО "ВЗЛЕТ", г.С.-Петербург; ООО "Завод Взлет", г.С.-Петербург | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
