Тепловизоры инфракрасные Testo 875-1i, Testo 875-2i, ГРСИ 51415-12
Номер госреестра:
51415-12
Наименование СИ:
Тепловизоры инфракрасные
Обозначение типа:
Testo 875-1i, Testo 875-2i
Производитель:
Фирма "Testo AG", Германия
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.10.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48402
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Тепловизоры инфракрасные Testo 875-1i, Testo 875-2i
Назначение средства измерений
Тепловизоры инфракрасные Testo 875-1i, Testo 875-2i предназначены для неконтактно-
го измерения пространственного распределения температуры поверхностей твердых (сыпучих)
тел, газовых струй и воды по их собственному тепловому излучению и отображения этого рас-
пределения на экране ЖК-дисплея.
Описание средства измерений
Принцип действия
От каждого нагретого тела исходит инфракрасное (тепловое) электромагнитное излу-
чение, интенсивность и спектр которого зависят от свойств тела и его температуры.

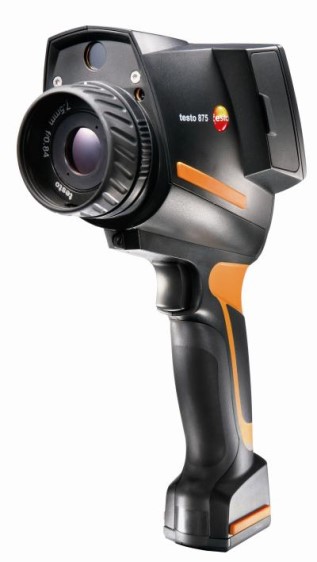

Тепловизоры инфракрасные Testo 875-1i, Testo 875-2i (рисунок 1) являются оптико-
электронными измерительными приборами, которые улавливают излучение объекта и через оп-
тическую систему фокусируют на приёмник, представляющий собой неохлаждаемую микробо-
лометрическую матрицу. Далее полученный сигнал, посредством электронного блока измере-
ния, регистрации и математической обработки оцифровывается и отображается на дисплее теп-
ловизора.
Так возникает спектрозональная картина
(термограмма), отображающая распределение тем-
ператур на поверхности объекта или на границе раз-
деления различных сред, на основе преобразования
интенсивности инфракрасного электромагнитного
излучения в электрический сигнал. Измерение тем-
пературы осуществляется в центре теплового изо-
бражения объекта. Значение температуры отобража-
ется в цифровой форме. При этом размеры отобра-
жаемой поверхности объекта определяются угловым
полем зрения тепловизора.
В тепловизорах инфракрасных Testo 875-1i,
Testo 875-2i предусмотрена возможность установки
значения излучательной способности объекта.
При подключении к персональному компь-
ютеру (ПК), по команде пользователя, термограммы
могут быть считаны, сохранены и отображены на
мониторе ПК.
Корпус состоит из двух частей соединен-
ных пластиковыми защелками
.
Во избежание не-
санкционированного вскрытия, стык двух частей
корпуса защищен разрушающейся при вскрытии на-
клейкой с нанесенной надписью «testo».
Рисунок 1
Программное обеспечение
Внутреннее (встроенное) программное обеспечение (ПО), устанавливаемое при изго-
товлении прибора и не имеющее возможности считывания и модификации, отображено в таб-
лице 1.
Лист № 2
Всего листов 4
Таблица 1
Наименова-
ние про-
граммного
обеспечения
Testo 875-1i
Testo 875-2i
Идентификаци-
онное
наименование
программного
обеспечения
testo 875-1i
testo 875-2i
Номер версии
(идентификаци-
онный номер)
программного
обеспечения
V1.ХХ*
V1.ХХ*
Цифровой идентифи-
катор программного
обеспечения
(контрольная сумма
исполняемого кода)
F63D625A
F63D625A
Алгоритм вычис-
ления цифрового
идентификатора
программного
обеспечения
CRC32
CRC32
* - V1. – метрологически значимая часть ПО;
ХХ – метрологически не значимая часть ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений
– А по МИ 3286-2010.
Внешнее ПО, устанавливаемое на ПК не является метрологически значимым и предна-
значено для подключения тепловизоров к ПК с целью копирования термограмм, визуализации,
сохранения и обработки.
тепловизоровинфракрасных
Testo 875-2i
от – 20 до + 350 (550*)
°
С
Метрологические и технические характеристики
Метрологическиеитехническиехарактеристики
Testo 875-1i, Testo 875-2i приведены в таблице 2.
Таблица 2
ХарактеристикаTesto 875-1i
Диапазон измеряемых температур
от – 20 до + 350
°
С
Пределы допускаемой погрешности:
- абсолютной
± 2
°
С (от – 20 до + 100
°
С)
- относительной
± 2 % (свыше 100
°
С)
Спектральный диапазонот 8 до 14 мкм
Угол поля зрения
32
°
× 23
°
± 2
°
С (от – 20 до + 100
°
С)
± 2 % (свыше 100 до 350
°
С)
± 3 % (свыше 350 до 550
°
С)*
от 8 до 14 мкм
32
°
× 23
°
9
°
× 7
°
(телеобъектив)
*
0,05
°
С
Аккумуляторная батарея
5 В
152 × 108 × 262
0,9 кг
USB 2.0
Карта SD
от – 15 до + 40
°
С
от – 30 до + 60
°
С
от 20 до 80 %
Температурная чувствительность
0,05
°
С
при 30
°
С, не более
ЭлектропитаниеАккумуляторная батарея
5 В
Габаритные размеры Д×Ш×В, мм152 × 108 × 262
Масса с аккумулятором 0,9 кг
Подключение к ПК USB 2.0
Запись изображения Карта SD
Температура эксплуатации
от – 15 до + 40
°
С
Температура хранения
от – 30 до + 60
°
С
Относительная влажность от 20 до 80 %
* - по заказу.
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист эксплуа-
тационной документации и на наклейку на корпусе тепловизоров инфракрасных Testo 875-1i,
Testo 875-2i.
Лист № 3
Всего листов 4
Комплектность средства измерений
Комплектность средства измерений приведена в таблице 3.
Таблица 3
НаименованиеКол-во, шт/экзПримечание
Тепловизор инфракрасный 1
Руководство по эксплуатации1
Методика поверки1
CD с программным обеспечением для ПК1
Аккумулятор Li-ion1
Блок питания1
Кабель для подключения к компьютеру1
Телеобъектив1по заказу для Testo 875-2i
Кейс1
Дополнительные принадлежностипо заказу
Поверка
осуществляется по МП РТ 1772-2012 «Тепловизоры инфракрасные Testo 875-1i, Testo 875-2i
Методика поверки», утверждённой ГЦИ СИ ФБУ «Ростест-Москва» 21.08.12г.
Основные средства поверки приведены в таблице 4.
Таблица 4
Наименование средств измеренийХарактеристики
Излучатель – протяжённое чёрное тело
2 разряд, диапазон от 30 до 95
°
С
ПЧТ 540/40/100
2 разряд, диапазон от – 20 до + 150
°
С
Источник излучения в виде модели черного тела
М340
Источник излучения в виде модели черного тела
М315Х
2 разряд, диапазон от 30 до 600
°
С
Сведения о методиках (методах) измерений
Сведения о методах измерений содержатся в документе «Тепловизор testo 875i. Руко-
водство пользователя».
Нормативные и технические документы, устанавливающие требования к тепловизорам ин-
фракрасным Testo 875-1i, Testo 875-2i.
1 Техническая документация изготовителя «Testo AG», Германия.
2 ГОСТ Р 52931-2008 «ГЦИ. Приборы контроля и регулирования технологических
процессов. Общие технические условия».
3 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений
температуры».
Рекомендации по областям применения в сфере государственного регулирования обеспе-
чения единства измерений
- выполнение работ по оценке соответствия промышленной продукции и продукции других ви-
дов, а также иных объектов установленным законодательством Российской Федерации обяза-
тельным требованиям,
Лист № 4
Всего листов 4
Изготовитель
«Testo AG», Германия
Юридический адрес: 79853, Deutschland, Lenzkirch, Testo-Strasse1.
Фактический адрес: Deutschland, Postfach 1140, D-79849, Lenzkirch, Testo-Strasse1.
Тел. +49 7653 681-0, +49 7653 681-100.
E-mail:
, web:
,
.
Заявитель
ООО «Тэсто Рус»,
115054, г.Москва, Большой Строченовский пер. д. 23 В стр. 1.
Тел. (495) 221-62-13, факс (495) 221-62-16.
E-mail:
, web:
.
Испытательный центр
ГЦИ СИ ФБУ «Ростест–Москва», регистрационный номер 30010-10 от 15.03.2010г.
117418, г.Москва, Нахимовский проспект, 31.
Тел. (495) 544-00-00, (499) 129-19-11, факс (499) 124-99-96.
E-mail:
, web:
.
Ф.В.Булыгин
Заместитель
Руководителя Федерального
агентства по техническому
регулированиюи метрологии
М.П«_____»______________2012г.
