Измерители расстояния до дефекта трубы MsSR3030R, ГРСИ 51414-12
Номер госреестра:
51414-12
Наименование СИ:
Измерители расстояния до дефекта трубы
Обозначение типа:
MsSR3030R
Производитель:
Фирма "SwRI", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.09.2022
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 48401
об утверждении типа средств измерений
Лист № 1
всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители расстояния до дефекта трубы MsSR3030R
Назначение средства измерений
Измерители расстояния до дефекта трубы MsSR3030R предназначены для измерений
расстояния от кольцевого датчика, располагаемого на внешней поверхности трубы, до дефек-
та.
Дефект может быть в виде нарушения целостности стенки трубы, в виде трещины, в
виде некачественного сварного соединения или потери основного металла данной трубы.
Описание средства измерений
Принцип действия измерителей расстояния до дефекта трубы MsSR3030R основан на
использовании метода возбуждения и регистрации направленных волн с измерением скорости
распространения крутильных волн в линейно-протяжённых объектах с продольными дефек-
тами. Расстояние до дефекта определяют путем измерений скорости распространения моды
упругой нормальной волны эхо-сквозным методом.
Нормальная волна состоит из различных мод, движущихся с различной скоростью.
Характерной особенностью нормальной волны является дисперсия - зависимость скорости
распространения от длины волны. Скорость движения волны зависит также от толщины объ-
екта, в котором возбуждается волна. При фиксированных длине волны и протяженности объ-
екта, в последнем распространяются различные моды волны, скорость каждой из которых
можно определить расчётом, либо по специальным дисперсионным кривым.
В измерителях расстояния до дефекта трубы MsSR3030R крутильные или продольные
ультразвуковые волны различной частоты возбуждаются вдоль трубы в двух направлениях от
кольцевого датчика. Принимаемые отраженные сигналы от возбуждающих волн позволяют
получить информацию о координате в продольном направлении трубы, характере и размере
дефекта.
Измеритель расстояния до дефекта трубы MsSR3030R определяют дефекты, соответ-
ствующие уменьшению площади поперечного сечения трубы более 2%.
Конструктивно измерители расстояния до дефекта трубы MsSR3030R состоит из
кольцевого датчика, блока обработки сигналов, помещенного в защитный кожух, компьютера
с программным обеспечением, соединительных кабелей, встроенного аккумулятора и заряд-
ного устройства. Кольцевой датчик измерителя конструктивно состоит из металлической лен-
ты, изготовленной из ферромагнитного материала, которая через эмиссионную среду или пу-
тем плотного обжима соприкасается с поверхностью трубы. В качестве приемника – передат-
чика электрических сигналов в датчике используется шлейфовый проводник, плотно приле-
гающий к металлической ленте. В датчике происходит преобразование электрической энергии
в энергию акустических колебаний кристаллической решетки металла и наоборот.
Для обработки зондирующих сигналов и измерительной информации в измерителях
расстояния до дефекта трубы MsSR3030R используется персональный компьютер с соответ-
ствующим программным обеспечением.
Для предотвращения несанкционированного доступа к внутренним частям измерите-
лей расстояния до дефекта трубы MsSR3030R производится пломбировка блока обработки
сигналов измерителей расстояния до дефекта трубы MsSR3030R. Пломбирующая наклейка
нанесена снаружи на стык между корпусом и крышкой корпуса блока.
Лист № 2
всего листов 4

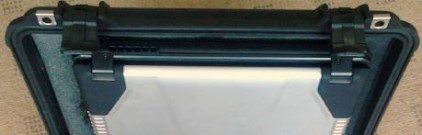

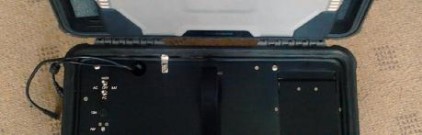

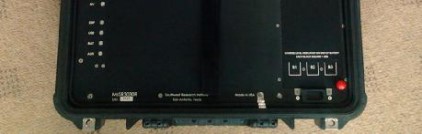

Общий вид измерителей расстояния до дефекта трубы MsSR3030R
Программное обеспечение
Программное обеспечение разработано специально для измерителей расстояния до
дефекта трубы MsSR3030R и служит для управления их функциональными возможностями, а
также для обработки и отображения результатов измерений.
Идентификационные данные программного обеспечения:
Наименование Идентификаци- Номер версии Цифровой иденти- Алгоритм вы-
программного онное наимено- (идентификаци- фикатор программ- числения циф-
обеспечениявание программ-онный номер)ного обеспечениярового иденти-
ного обеспече-программного (контрольная сум- фикатора про-
нияобеспеченияма исполняемогограммного обес-
кода) печения
MsSPipePipe27.8B303686FCRC32
Программное обеспечение зарегистрировано как интеллектуальная собственность
«SwRI», США и защищено от несанкционированного доступа паролями различных уровней
доступа. Защита программного обеспечения соответствует уровню «А» в соответствии с МИ
3286-2010.
Значение характеристики
0,2-70
±5
12
3,4
470×350×170
10
8÷250
Метрологические и технические характеристики
Наименование характеристики
Диапазон измерений расстояний до дефектов, м:
Пределы допускаемой относительной погрешности измерений рас-
стояний до дефектов, %:
Электропитание от источника постоянного тока (аккумуляторной
батареи):
ـ напряжение, В
ـ емкость, Ач
Габаритные размеры блока обработки сигналов (ДхШхВ), не более, мм
Масса блока обработки сигналов, не более, кг:
Диапазон рабочих частот, кГц:
Условия эксплуатации:
ـ диапазон рабочих температур,
°
С
ـ относительная влажность, не более, %
Средний срок службы, лет:
Средняя наработка на отказ, не менее, час:
5 ÷ 40
90
8
1000
Лист № 3
всего листов 4
Знак утверждения типа
наносится на корпус измерителя методом наклеивания и на титульный лист руководства по
эксплуатации методом печати.
Комплектность средства измерений
1 Блок обработки сигналов 1 шт.
2 Шлейф (кольцевой датчик) 1 шт.
3Зажим специальный1 шт.
4Компьютер1 шт.
5Программное обеспечение1 шт.
6Кейс для транспортировки1 шт.
7Аккумулятор1 шт.
8Зарядное устройство1 шт.
9
Кабели
1 комплект
10 Руководство по эксплуатации 1 шт.
11 Методика поверки 1 шт.
Поверка
осуществляется в соответствии с документом МП АПМ 13-12 «Измерители расстояния до де-
фекта трубы MsSR3030R. Методика поверки», утверждённым ГЦИ СИ ООО «Автопрогресс–
М» в 2012 г.
Перечень основных средств поверки (эталонов), применяемых для поверки:
- мера «СОП-UК-8» Ø150 мм, длина 6 м и мера «СОП-UК-9» Ø150 мм, длина 9 м из
комплект мер моделей дефектов «УКМ - УЛЬТРА».
Сведения о методиках (методах) измерений
Методика выполнения измерений приведена в документе «Измерители расстояния до
дефекта трубы MsSR3030R. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям
расстояний до дефекта трубы MsSR3030R
1. МИ 2060-90. ГСИ. Государственная поверочная схема для средств измерений дли-
ны в диапазоне (1×10
-6
÷50) м и длин волн в диапазоне (0,2 ÷ 50) мкм;
2. Техническая документация «SwRI», США.
Рекомендации по областям применения в сфере государственного регулирования обес-
печения единства измерений
- для применения вне сферы государственного регулирования обеспечения единства
измерений.
Изготовитель
«SwRI», США
Southwest Research Institute 6220 Culebra Rd. San Antonio, Texas 78238-5166, USA
Тел.: +1 210 684-5111, Факс.: +1 210 684-5111
Email:
Заявитель
ООО «МсС-Технолоджи»
125252, Москва, ул. Куусинена 19А, офис 406
Тел./факс:+7 (495) 645-4319
E-mail:
Лист № 4
всего листов 4
Испытательный центр
ГЦИ СИ ООО «Автопрогресс-М»
125829, г. Москва, Ленинградский пр-т, д. 64, офис 501Н.
Тел.: +7 (499) 155-0445, факс: +7 (495) 785-0512
E-mail:
Аттестат аккредитации № 30070-07
Заместитель Руководителя
Федерального агентства
по техническому регулированию
и метрологииФ.В.Булыгин
м. п.«____» ___________ 2012 г.
