Измерители напряженности поля панорамные АРГАМАК-ИС НАЛС.464344.062, ГРСИ 50427-12
Номер госреестра:
50427-12
Наименование СИ:
Измерители напряженности поля панорамные
Обозначение типа:
АРГАМАК-ИС НАЛС.464344.062
Производитель:
ЗАО "ИРКОС", г.Москва
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
09.07.2017
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 47238
об утверждении типа средств измерений
Лист № 1
всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители напряженности поля панорамные АРГАМАК-ИС НАЛС.464344.062.
Назначение средства измерений
Измерители напряженности поля панорамные АРГАМАК-ИС НАЛС.464344.062 (далее –
измерители) предназначены для измерений частот и уровней радиосигналов, их спектральных и
временных характеристик в автоматизированном и автоматическом режиме, приема и панорамно-
го анализа радиосигналов в составе комплексов радиомониторинга и выявления технических ка-
налов утечки информации.
Описание средства измерений
Конструктивно измеритель состоит из блока выносного датчика поля (далее - БВДП) и
радиоприемного блока (далее - РПБ).
БВДПпредставляетсобойантенноеустройство,предназначенноедляприема
радиосигналов в диапазонах частот от 3000 до 8000 МГц и/или от 20 до 3000 МГц.
РПБ осуществляет прием сигналов высокой частоты (ВЧ) или промежуточной частоты
(ПЧ) от БВДП или от других источников (например внешних измерительных антенн), преобразо-
вание сигналов ВЧ и их перенос на частоту ПЧ, фильтрацию, аналого-цифровое преобразование
(АЦП), цифровую обработку сигнала (функция быстрого преобразования Фурье) и демодуляцию
радиосигнала. Сигналы с БВДП или с внешних антенн подаются на вход РПБ – на модуль комму-
татора. С модуля коммутатора сигналы с частотами от 9 кГц до 8 ГГц поступают на входы анало-
говых преобразователей сигналов. Выходным сигналом аналогового преобразователя является
сигнал ПЧ 70 МГц. Далее он поступает на вход модуля аналого-цифровой обработки, где осуще-
ствляется преобразование и демодуляция радиосигнала. В измерителях для повышения точности
измерений в качестве источника опорного сигнала может использоваться встроенный рубидиевый
стандарт частоты FE-5680A с выходным сигналом частотой 10 МГц. Передача результатов обра-
ботки в ПЭВМ осуществляется по интерфейсу USB 2.0 или Ethernet. Измеритель работает под
управлением ПЭВМ.
В РПБ допускается установка дополнительных модулей (опции), расширяющих функ-
циональность измерителей и не влияющих на нормируемые метрологические характеристики.

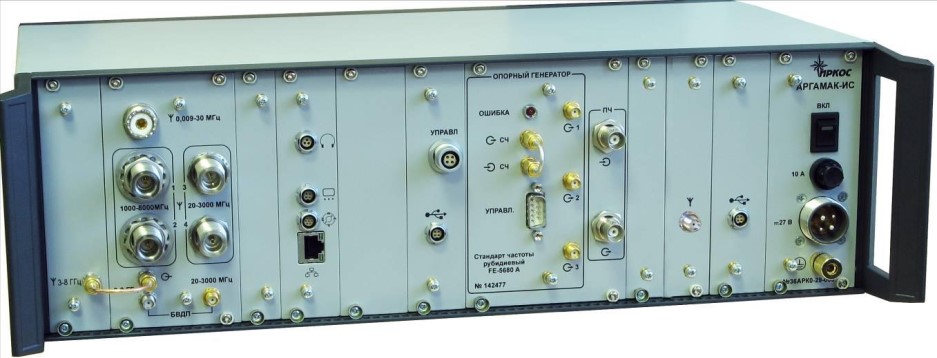

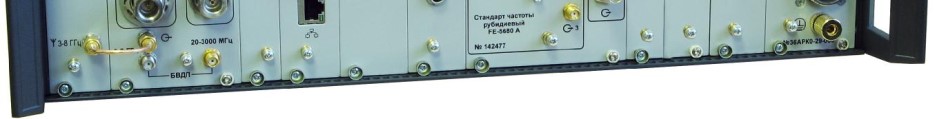

Внешний вид измерителя, место нанесения наклейки «Знак утверждения типа» и места
пломбировки от несанкционированного доступа приведены на рисунке 1а, 1б.
- Место нанесения наклейки «Знак утверждения типа»
Места пломбировки от несанкционированного доступа
Рисунок 1а - внешний вид измерителя
Лист № 2
всего листов 6
Программное обеспечение
Метрологически значимая часть программного обеспечения измерителя представляет
собой программный продукт «T7_HF_24». Идентификационные данные (признаки) метроло-
гически значимой части программного обеспечения (ПО) указаны в таблице 1.
Таблица 1 – Идентификационные данные метрологически значимой части ПО
Наименование Идентификацион- Номер версии Цифровой иденти- Алгоритм вычис-
программного ное наименование (идентификаци- фикатор программ- ления цифрового
обеспечения программного онный номер) ного обеспечения идентификатора
обеспеченияпрограммного(контрольная суммапрограммного
обеспеченияисполняемого кода) обеспечения
T7_HF_24T7_HF_24.bin 1.01.074f72aa7Crc32
Влияние метрологически значимой части ПО на метрологические характеристики
системы не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО размещается в папке программы «Аргамак-ИС»
на дистрибутивном диске, поставляемом в составе изделия, запись которого осуществляется в
процессе производства. Перезапись дистрибутивного диска исключена. Модификация ПО
возможна только фирмой-изготовителем. Несанкционированная вмешательство в ПО приво-
дит к неработоспособности ПО.
Защита программного обеспечения от непреднамеренных и преднамеренных измене-
ний соответствует уровню «С» по МИ 3286-2010.

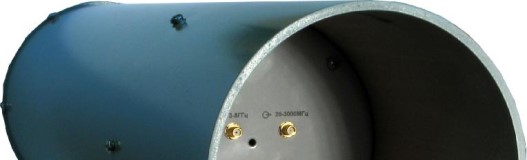

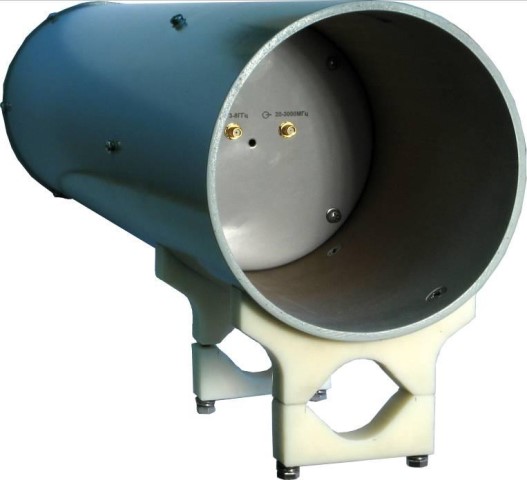

- Место нанесения наклейки «Знак утверждения типа»
Места пломбировки от несанкционированного доступа
Рисунок 1б - внешний вид БВДП
Лист № 3
всего листов 6
Метрологические и технические характеристики
Метрологические и технические характеристики приборов приведены в таблице 2.
Таблица 2
Наименование параметра или характеристикиЗначение
Диапазон рабочих частот, МГц:
- по коммутируемым антенным входам для исполнений:
НАЛС.464344.062; -01; -02; -03от 0,009 до 8000
НАЛС.464344.062-04; -05; -06; -07от 0,009 до 3000
- при измерении БВДП для исполнений:
НАЛС.464344.062; -02от 20 до 8000
НАЛС.464344.062-04; -06от 20 до 3000
Пределы допускаемой относительной погрешности измерений уровня
синусоидального сигнала, дБ:
- по коммутируемым антенным входам±1
- по входу ПЧ ±0,5
Пределы допускаемой относительной погрешности измерений напря-
женности электрического поля, дБ:
-с использованием БВДП±3
-с использованием внешних измерительных антенн (при погрешности
определения коэффициента калибровки измерительных
антенн ΔК)± (1+|ΔК|)
Диапазон измерений уровней синусоидального сигнала по коммутируе-
мым антенным входам, дБмкВ:
- по входу «0,009…30 МГц» в диапазоне частот от 0,009 до 1 МГцот 0 до 120
- по входу «0,009…30 МГц» в диапазоне частот от 1 до 30 МГцот 0 до 130
- по входам «1», «2» в диапазоне частот от 1 до 3 ГГц для исполнений:
НАЛС.464344.062-04; -05; -06; -07от 0 до 130
- по входам «1», «2» в диапазоне частот от 1 до 8 ГГц
НАЛС.464344.062; -01; -02; -03от 0 до 130
- по входу «3» в диапазоне частот от 20 до 3000 МГц для исполнений:
НАЛС.464344.062; -01; -04; -05от 0 до 140
НАЛС.464344.062-02; -03; -06; -07от 0 до 130
- по входу «4» в диапазоне частот от 20 до 3000 МГцот 0 до 130
Пределы допускаемой относительной погрешности измерений частоты
синусоидального сигнала:
- при использовании в качестве опорного генератора внешнего илив соответствии с
встраиваемого стандарта частоты применяемым стан-
дартом частоты
- при отключении применяемого стандарта частоты±5×10
-7
Пределы допускаемой относительной погрешности установки частоты
выходного сигнала встраиваемого стандарта частоты±1×10
-9
Точка пересечения по интермодуляции 2-го (IP2) и 3-го порядка (IP3) с
выключенными аттенюаторами, дБм, не менее:
IP2:
- в диапазоне частот 0,009 … 30 МГц30
- в диапазоне частот 20 … 3000 МГц40
- в диапазоне частот 3000 … 8000 МГц30
IP3:
- в диапазоне частот 0,009 … 30 МГц 0
- в диапазоне частот 20 … 3000 МГц 10
- в диапазоне частот 3000 … 8000 МГц 0
Лист № 4
всего листов 6
Значение
15
12
12
минус 100
минус 90
2,5
Ethernet, USB2.0
RS-485
70
490×280×150
610×240×160
10
5
Наименование параметра или характеристики
Коэффициент шума измерителя, дБ, не более:
- в диапазоне частот от 0,009 до 20 МГц
- в диапазоне частот от 20 до 3000 МГц
- в диапазоне частот от 3000 до 8000 МГц
Уровень фазового шума при отстройке на 10 кГц, дБс/Гц, не более:
- в диапазоне частот от 0,009 до 3000 МГц
- в диапазоне частот от 3000 до 8000 МГц
Коэффициент стоячей волны (КСВ) при входном сопротивлении
50 Ом по входу внешней антенны, не более
Интерфейс управления от ПЭВМ
Интерфейс управления внешними устройствами
Потребляемая мощность, Вт, не более
Габаритные размеры, мм, не более:
- РПБ АРГАМАК-ИС
- БВДП АРГАМАК-ИС
Масса, кг, не более:
- РПБ АРГАМАК-ИС
- БВДП АРГАМАК-ИС
Рабочие условия эксплуатации
- температура окружающего воздуха, °С:
- РПБ АРГАМАК-ИС
- БВДП АРГАМАК-ИС
- относительная влажность воздуха при температуре 20
о
С, %
- атмосферное давление, кПа
от 5 до 40
от минус 20 до 55
до 80
от 84 до 106,7
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист экс-
плуатационной документации и на корпус РПБ и БВДП в виде наклейки.
в
шт
НАЛС.464345.0481
НАЛС.464345.048-011
НАЛС.464345.048-021
НАЛС.464345.048-031
НАЛС.464344.0641
НАЛС.464344.064-01
1
Кабель
НАЛС.685671.2571
Кабель
НАЛС.685671.2671
Комплектность средства измерений
Комплектность средства измерений представлена в таблице 3.
Таблица 3
НаименованиеОбозначение
Кол-
.
о,
Примечание
Радиоприемный блок Для варианта исполнения
АРГАМАК-ИС НАЛС.464344.062; -01
Радиоприемный блок Для варианта исполнения
АРГАМАК-ИС НАЛС.464344.062-06; -07
Радиоприемный блок Для варианта исполнения
АРГАМАК-ИС НАЛС.464344.062-02; -03
Радиоприемный блок Для варианта исполнения
АРГАМАК-ИС НАЛС.464344.062-04; -05
Блок выносного датчика поля Для варианта исполнения
АРГАМАК-ИС НАЛС.464344.062; -02
Блок выносного датчика поля Для варианта исполнения
АРГАМАК-ИС НАЛС.464344.062-04; -06
Для варианта исполнения
НАЛС.464344.062; -02; -04; -06;
Для варианта исполнения
НАЛС.464344.062; -02
Кабель
НАЛС. 685671.122-051
ВЧ Вх./Вых. СЧ
Лист № 5
всего листов 6
шт.
НаименованиеОбозначение
Кол-во,
Примечание
НАЛС. 685671.122-
06
НАЛС.467613.071
1
НАЛС.464344.062
ПС
ВЧ Вх./Вых. 3-8 ГГц.
Кабель
1
Для варианта исполнения
НАЛС.464344.062; -01; -02; -04
Кабель
НАЛС.685611.1141
USB
Кабель
НАЛС.685631.0861
Питание от бортсети
Упаковка
1
В случае отдельной поставки
Компакт-диск с программным
обеспечением и документацией
Вставка плавкая ВП2Б 10А/250В
АГ0.481.304 ТУ2
Измеритель напряженности поля
панорамный АРГАМАК-ИС.1
Паспорт
Измеритель напряженности поля
панорамный АРГАМАК-ИС. Ру-
НАЛС.464344.062 РЭ1
ководство по эксплуатации
Примечание – Комплектность изделия может быть изменена в соответствии с требованиями
договора (контракта) на поставку.
Поверка
осуществляется по документу «Инструкция. Измерители напряженности поля панорамные
АРГАМАК-ИС НАЛС.464344.062. Методика поверки», утвержденному руководителем ГЦИ
СИ ФБУ «ГНМЦ Минобороны России» 01.06.2012 г. и входящему в комплект поставки.
Основные средства поверки:
- генератор сигналов высокочастотный Е8257D-UNR опция 1ЕА (Рег. № 36419-07)
(диапазон рабочих частот от 0,25 до 20000 МГц, пределы допускаемой относительной по-
грешности установки частоты ± 5,0·10
-7
, пределы допускаемой погрешности установки уровня
± 1,2 дБ);
- генератор сигналов высокочастотный Е8257D (Рег. № 36419-07) (диапазон рабочих
частот от 0,25 до 20000 МГц, пределы допускаемой относительной погрешности установки
частоты ± 5,0·10
-7
, пределы допускаемой погрешности установки уровня ± 1,2 дБ);
- измеритель мощности NRP-Z21 (Рег. № 37008-08) (диапазон рабочих частот от 0,1
до 18000 МГц, пределы допускаемой погрешности измерений уровня ± 0,2 дБ);
- приемник-синхронизатор VCH-311 (Рег. № 21611-01) (пределы допускаемой отно-
сительной погрешности установки частоты ± 2,0·10
-11
);
- анализатор электрических цепей векторный ZVK (Рег. № 41268-09) (диапазон рабо-
чих частот от 0,01 до 40 ГГц, пределы допускаемой абсолютной погрешности измерений мо-
дуля коэффициента отражения в диапазоне частот от 0,01 до 20 ГГц ± 1,0 дБ);
- антенна измерительная биконическая П6-45 (Рег. № 25854-03) (диапазон частот от
30 МГц до 300 МГц), пределы допускаемой относительной погрешности коэффициента ка-
либровки ± 1 дБ;
- антенна измерительная логопериодическая П6-46 (Рег. № 25857-03) (диапазон час-
тот от 200 до 1000 МГц, коэффициент калибровки не более 34 дБ/м, пределы допускаемой от-
носительной погрешности коэффициента калибровки ± 1 дБ, КСВН входа 2,5);
- антенна измерительная рупорная РПА-1 (Рег. № 25858-04) (диапазон частот от 1 ГГц
до 17,44 ГГц), пределы допускаемой относительной погрешности коэффициента калибровки
± 1 дБ ;
- установка измерительная К2П-70 (Рег. № 26236-03) (диапазон рабочих частот от
20 Гц до 300 МГц, предел измерения коэффициента калибровки измерительных антенн отно-
сительно коэффициента калибровки эталонной антенны 40 дБ, пределы допускаемой основ-
ной погрешности измерений коэффициента калибровки измерительных антенн ± 1,0 дБ);
Лист № 6
всего листов 6
- антенна измерительная рамочная П6-43 (Рег. № 25852-03) (диапазон частот от 9 кГц
до 30 МГц), пределы допускаемой относительной погрешности коэффициента калибровки
± 1 дБ;
- мультиметр В7-64/1 (Рег. № 16688-97) (конечное значение силы тока диапазона из-
мерений 2А, конечное значение напряжения диапазона измерений 1000В).
Сведения о методиках (методах) измерений
НАЛС.464344.062 РЭ. «Измеритель напряженности поля панорамный АРГАМАК-ИС.
Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к измерителям
напряженности поля панорамным АРГАМАК-ИС НАЛС.464344.062
ГОСТ 22261-94. ГСИ. Средства измерений электрических и магнитных величин. Об-
щие технические условия.
НАЛС.464344.062 ТУ. «Измерители напряженности поля панорамные АРГАМАК-
ИС. Технические условия».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Осуществление деятельности по обеспечению безопасности при чрезвычайных си-
туациях и выполнение работ по оценке соответствия объектов установленным законодатель-
ством Российской Федерации обязательным требованиям.
Изготовитель
Закрытое акционерное общество «ИРКОС» (ЗАО «ИРКОС»)
Юридический (почтовый) адрес: 129085, г. Москва, Звездный бульвар, д. 19.
телефон: (495) 615-73-02, факс: (495) 615-08-38.
Е-mail:
,
.
Заявитель
Закрытое акционерное общество «ИРКОС» (ЗАО «ИРКОС»)
Юридический (почтовый) адрес: 129085, г. Москва, Звездный бульвар, д. 19.
телефон: (495) 615-73-02, факс: (495) 615-08-38.
Е-mail:
,
.
Испытательный центр
Государственный центр испытаний средств измерений Федеральное бюджетное уч-
реждение «Главный научный метрологический центр Министерства обороны Российской Фе-
дерации»(ГЦИСИФБУ«ГНМЦМинобороныРоссии»),аттестатаккредитации
№ 30018-10 от 05.08.2011 г.
Юридический (почтовый) адрес: 141006, Московская область, г. Мытищи, ул. Кома-
рова, д. 13, телефон: (495) 583-99-23, факс: (495) 583-99-48
Заместитель Руководителя
Федерального агентства по техническому
регулированию и метрологииЕ.Р. Петросян
М.п.«____» ___________ 2012 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 7193-80 | Измерители параметров хроматографических пиков автоматические цифровые | И-03 | Нет данных | Нет данных | Перейти |
| 18613-04 | Измерители светового коэффициента пропускания автомобильных стекол | ИСС-1 | ЗАО НПО "Эко-Интех", г.Москва | 1 год | Перейти |
| 9848-85 | Измерители потери достоверности | ИПД-1 | ПО "Промсвязьавтоматика", Украина, г.Харьков | 1 год | Перейти |
| 2773-71 | Измерители h-параметров маломощных транзисторов | Л2-22/1 | Нет данных | Нет данных | Перейти |
| 3416-73 | Измерители уровня напряжения полупроводниковые | ИУП-25 | Завод "Промсвязь", Украина, г.Одесса | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
