Приложение к свидетельству № 45768/1
об утверждении типа средств измерений
Лист № 1
Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 1371 от 23.09.2016 г.)
Установки компьютерные измерительно-регистрирующие PKTBA-CRS
Назначение средства измерений
Установки компьютерные измерительно-регистрирующие PKTBA-CRS (далее - уста-
новки) предназначены для измерений давления, расхода испытательной среды, температуры
испытательной среды и окружающего воздуха.
Описание средства измерений
Установки могут применяться как автономно, так и в составе испытательных комплек-
сов.
Конструкция установок выполнена в металлическом корпусе. Корпус состоит из ос-
новного шкафа оборудованного дверцей, защитной крышкой монитора и цоколя.
В состав установок входят: пульт управления со встроенным принтером и системным
блоком, датчики измерений давления, температуры испытательной среды, датчик температуры
окружающего воздуха, датчики измерений расхода воды и воздуха. Датчики давления, темпера-
туры, расхода (утечки) воды и воздуха непрерывно преобразуют давление, температуру и рас-
ход (утечку) испытательной среды в электрический сигнал. Выходные сигналы от датчиков по-
ступают в аналого-цифровой преобразователь (АЦП) и далее через USB–канал передаются в
системный блок для дальнейшей обработки. Принцип действия датчиков расхода (утечки) ос-
нован на оптическом методе контроля каплепадения при испытаниях арматуры водой и нали-
чия пузырьков при испытании воздухом.
Принцип действия установок основан на преобразовании аналоговых электрических
сигналов полученных от датчиков в цифровой формат и дальнейшей обработке посредством
программного обеспечения на персональном компьютере.
На основании вычислений, установки формируют протокол испытаний, который может
отображаться на мониторе, сохраняться в памяти установок или карты памяти USB и распеча-
тываться на принтере.
Дополнительно имеются четыре счетчика импульсов. Счетчики импульсов, предназна-
чены для преобразований частотных или импульсных сигналов полученных от внешних датчи-
ков.
Установки выпускаются в 13 исполнениях, которые приведены в таблице 1.

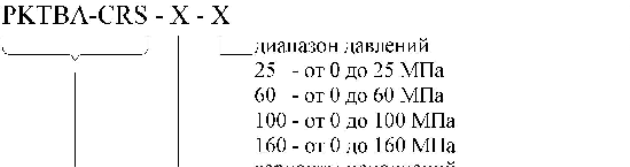

Структура обозначения установок:
Лист № 2
Всего листов 7
Таблица 1
установок
зовый
варианты с д
1
25
1
60
1
40
Верхний предел измерений давления в
зависимости от варианта комплектации
Исполнение
Функциональное назначение
ба
датчиками давления, МПа
опо
л
-
(основной)нительной ком-
вариантплектацией
123 4
С датчиком измерений расхода воды
PKTBA-Измерение давления - используются дат-1
CRS–W–25чики давления 1,6
WIKA HP-2 4
WIKA S-10 10
WIKA S-20 25
PKTBA-
Измерение температуры – используются
1
CRS–W–60
датчики температуры Метран-274
4
Измерение расхода воды – используется
10
датчик расхода ПФ 5461-4040
25
60
PKTBA- 1
CRS–W–100 4
100
10
1
100
PKTBA-1
CRS–W–160 10
160
25
60
1
25
1
25
1
60
10
160
С датчиком измерений расхода воздуха
PKTBA-Измерение давления - используются дат-
CRS–A–25чики давления
WIKA HP-21
WIKA S-10 1,6
WIKA S-204
Измерение температуры – используются 10
датчики температуры Метран-27425
Измерение расхода воздуха – использует-
ся датчик расхода ПФ 5461-4040-01
С датчиками измерений расхода воды и воздуха
PKTBA-Измерение давления - используются дат-1
CRS–WA–25чики давления 1,6
WIKA HP-2 4
WIKA S-10 10
WIKA S-20 25
PKTBA-CRS– Измерение температуры – используются 1
WA–60 датчики температуры Метран-274 4
Измерение расхода воды – используется10
датчик расхода ПФ 5461-404025
Измерение расхода воздуха – использует-
60
PKTBA-CRS–
ся датчик расхода ПФ 5461-4040-01
1
WA–100
1
4
100
40
100
Лист № 3
Всего листов 7
Продолжение таблицы 1

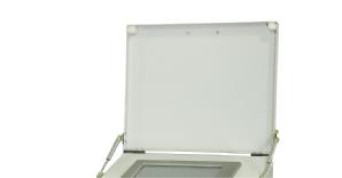

Рисунок 1 - Фотография общего вида
1
160
1
25
1
60
1
100
1
160
23
1
PKTBA-CRS–
WA–160
4
1
10
25
60
160
Без датчиков измерений расхода испытательной среды
PKTBA-
CRS–25
PKTBA-
CRS–60
PKTBA-
CRS–100
PKTBA-
CRS–160
Измерение давления - используются дат-
чики давления
WIKA HP-2
WIKA S-10
WIKA S-20
Измерение температуры – используются
датчики температуры Метран-274
1
1,6
4
10
25
1
4
10
25
60
1
4
10
40
100
1
10
25
60
160
Лист № 4
Всего листов 7
Программное обеспечение
Поставляемое с установками программное обеспечение (программа CRS_39) работает в
среде операционной системы и предназначено для обработки данных, поступающих с датчиков,
и управления процессом испытаний.
Программное обеспечение осуществляет:
- отображение результатов измерений;
- настройку режимов работы и параметров обработки данных;
- ведение архивных данных, полученных с датчиков;
- обработку данных;
- вывод полученных результатов на печать.
Метрологически значимая часть программного обеспечения установок состоит из за-
пускаемого файла – CRS_39.exe, являющегося также основным файлом программы, двух биб-
лиотек, lusbapi.dll и TrComport.dll.
Файл lusbapi.dll отвечает за приём данных с модуля АЦП и передачу их в основной мо-
дуль программы. Сюда поступает информация с датчиков давления, температуры и расхода;
Файл TrComport.dll отвечает за взаимодействие с датчиками расхода по цифровому ка-
налу через интерфейс RS-232, приём и передачу данных в основной модуль программы.
Идентификационные данные программного обеспечения приведены в таблице 2.
Наименование
программного
обеспечения
Номер версии (иден-
тифика-ционный
номер) программно-
го обеспечения
Контроль-
ная сумма
Алгоритм вы-
числения кон-
трольной
суммы
CRS_39
Версия 1.0
CRC32
Таблица 2
Идентифика-
ционное наимено-
вание
программного
обеспечения
CRS_39.EXE
lusbapi.dll
TrComport.dll
D3E6DB81
6AF57E6E
A3D014D4
Метрологически значимая часть программного обеспечения не оказывает влияния на
метрологические характеристики.
Защита программного обеспечения от несанкционированных изменений соответствует
уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики
представлены в таблице 3.
Диапазон измерений давления, МПа
Таблица 3
Наименование параметра
Значение
от 0 до 160
(в зависимости от испол-
нения установок)
от 0 до 7,2
от 0 до 11
от +5 до +50
от 0 до 180000
Диапазон измерений расхода испытательной среды при утеч-
ке через затвор арматуры, см
3
/мин:
- при испытании водой поГОСТР 51232
- при испытании воздухом класса 0 поГОСТ17433
Диапазон измерений температуры, ºС
Диапазон счёта количества импульсов, имп.
Пределы допускаемой приведённой погрешности измерений
давления, %
±0,6
Лист № 5
Всего листов 7
±5
±1,5
2
2
4
0,0016
от 0 до 0,8
от 2,4 до 30
3000
0,1
16
10
от 207 до 253
50±1
IP 40
3000
8
100
1200
Продолжение таблицы 3
Пределыдопускаемойприведённой погрешностиизмеренийрас-
ходаиспытательнойсреды, %
Пределы допускаемой абсолютной погрешности измерений
температуры, ºС
Количество каналов измерений давления, шт.
Количество каналов измерений температуры, шт.
Количество каналов счёта количества импульсов, шт.
Вероятность пропуска импульса
Параметрыканаловизмерений количества импульсов:
- напряжениенизкого (активного) уровнянавходах, В
- напряжениевысокогоуровнянавходах, В
- максимальнаячастотавходныхимпульсов, Гц
- минимальнаядлительностьвходныхимпульсов, мс
Продолжительностьнепрерывнойработы, ч, неменее
Время установления рабочего режима, мин, не более
Напряжение питающей сети, В
Частота напряжения питания, Гц
Степень защиты, обеспечиваемая оболочкой
Средняя наработка на отказ, ч, не менее
Средний срок службы, лет, не менее
Потребляемая мощность, В·А, не более:- при измерении
- при печати
Условия эксплуатации:
- температура окружающего воздуха, ˚С;
- относительная влажность воздуха (при плюс 25 ˚С), %;
- атмосферное давление, кПа
Габаритные размеры (Ш×Г×В), мм:
Масса системы, кг, не более:
от +10 до +35
от 45 до 80
от 84 до 106,7
760×520×1210
120
По стойкости к воздействию внешних механических факторов установки соответству-
ют группе 2 по ГОСТ 23216-78.
Уровень индустриальных радиопомех, создаваемых установками не превышает значе-
ний, установленных для оборудования класса А по ГОСТ Р 51318.22-2006.
Установки соответствуют критерию качества функционирования класса А при воздей-
ствии:
- радиочастотного магнитного поля со степенью жесткости 1 по ГОСТ Р 51317.4.3-99;
-воздушногоэлектростатическогоразрядасостепеньюжесткости1по
ГОСТ Р 51317.4.2-99;
-микросекундныхимпульсныхпомехсостепеньюжесткости2по
ГОСТ Р 51317.4.5-99;
- динамических изменений напряжения электропитания со степенью жесткости 2 по
ГОСТ Р 51317.4.11-2007.
Знак утверждения типа
наносится на табличку, расположенную на задней стенке, анодно-окисным методом фотоселек-
тивного окрашивания, а на паспорт в левый верхний угол титульного листа - типографическим
способом.
Лист № 6
Всего листов 7
1
1
Метран-274
1
(тип)
Комплектность средства измерений
Комплект поставки приведён в таблице 4.
Таблица 4
Обозначение
Наименования изделия
шт.
Ко
л
-во,
Примечание
1
1
ПФ 5461-4039Установка
ПФ 5461-4039 ПСПаспорт
ПФ 5461-4039 РЭ
Руководство по эксплуата-
ции
1
ПФ 5461-4039 ВЭ
ПФ 5461-4039 МП Методика поверки
Ведомость эксплуатацион-
ных документов
ПФ 5461-4040Датчик расхода (вода)
ПФ 5461-4040-01Датчик расхода (воздух)
HP-2 илиПреобразователь давления
S-10 или S-20измерительный (датчик дав-
ления)
1 В зависимости от исполнения
1 В зависимости от исполнения
Количество датчиков давле-
ния в базовом варианте –
2 шт., в варианте с дополни-
2*тельной комплектацией - до
5 шт. Диапазоны измерений
датчиков согласно исполне-
ния установки (таблица 2)
Термопреобразователь с
унифицированным выход-
ным сигналом (датчик тем-
пературы)
Секундомер механический
СОП пр-2а-3
Весы МЕ 215
Генератор импульсов Г5-56
Поверка
осуществляется по документу ПФ 5461–4039 МП «Установки компьютерные измерительно-
регистрирующие PKTBA-CRS. Методика поверки» с изменением №1, утверждённому ГЦИ СИ
ФБУ «Пензенский ЦСМ» 30 мая 2016 г.
Перечень основных средств поверки представлен в таблице 5.
Таблица 5
Наименование средств поверки иОсновные метрологические и технические характери-
обозначение стики средств поверки
Манометр грузопоршневойДиапазон задания давления от 5 до 250 МПа,
МП – 2500класс точности 0,05
Манометр грузопоршневойДиапазон задания давления от 0,1 до 6 МПа,
МП – 60класс точности 0,05
Т
ермостат Термотест-100
Диапазон
н
воспроизведения температуры от -30 до +100 ºС,
класс точ ости 0,05
Частотомер электронно-счетный
ЧЗ-63
Калибратор токовой петли
РЗУ-420
Диапазон измерений, минот 0 до 60
Цена деления шкалы, с 0,2
Класс точности 3
Диапазон измерений от 0 до 50 г
Погрешность не более ±0,1 мг
Диапазон измерений от 0,1 Гц до 200 МГц, относительная
погрешность ±1∙10
-6
Диапазон задания длительности импульса от 10 нс до 1 с,
относительная погрешность ±1∙10
-6
Диапазон воспроизведений силы тока от 0,2 до 25 мА,
приведённая погрешность ±0,1 %
Лист № 7
Всего листов 7
Сведения о методиках (методах) измерений
Методика измерений приведена в разделе 2 документа «Установка компьютерная измери-
тельно-регистрирующая PKTBA-CRS. Руководство по эксплуатации. ПФ 5461-4039 РЭ».
Нормативные документы, устанавливающие требования к установкам компьютерным
измерительно-регистрирующим PKTBA-CRS
ГОСТ 8.129-2013 ГСИ. Государственная поверочная схема для средств измерений вре-
мени и частоты.
ГОСТ 8.510-2002 ГСИ. Государственная поверочная схема для средств измерений объ-
ёма и массы жидкости.
ГОСТ Р 8.802-2012 ГСИ. Государственная поверочная схема для средств измерений из-
быточного давления до 250 МПа.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений тем-
пературы.
Изготовитель
Закрытое акционерное общество Пензенское конструкторско-технологическое бюро ар-
матуростроения (ЗАО «ПКТБА»)
ИНН 5835001003
Адрес: ЗАО «ПКТБА», Россия, 440060, г. Пенза, пр-т Победы-75
Тел./факс (8412) 200-201
Е-mail:
,
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандарти-
зации, метрологии и испытаний в Пензенской области» (ФБУ «Пензенский ЦСМ»)
Адрес: 440028, г. Пенза, ул. Комсомольская, д. 20
Тел./факс: (8412) 49-82-65
Е-mail:
Аттестат аккредитации ФБУ «Пензенский ЦСМ» по проведению испытаний средств из-
мерений в целях утверждения типа № 30033-10 от 20.07.2010 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2016 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
