Установки поверочные средств измерений объема и массы УПМ-2000, ГРСИ 73029-18
Номер госреестра:
73029-18
Наименование СИ:
Установки поверочные средств измерений объема и массы
Обозначение типа:
УПМ-2000
Производитель:
ООО "НПО "Эталон", г.Казань
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
07.11.2023
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 71820
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки поверочные средств измерений объема и массы УПМ-2000
Назначение средства измерений
Установки поверочные средств измерений объема и массы УПМ-2000 предназначены
для измерений объема и массы жидкости, воспроизведения, хранения и передачи единицы
объема и массы жидкости.
Описание средства измерений
Принцип действия установок поверочных средств измерений объема и массы
УПМ-2000 основан на прямом методе измерений объема жидкости с применением мерника
металлического, на прямом методе измерений массы жидкости с применением весового
устройства и на косвенном методе измерений массы жидкости с применением мерника
металлического и измерителя плотности жидкостей.
В состав установки поверочной средств измерений объема и массы УПМ-2000 входят
мерник металлический, термометр электронный «ExT-01» (регистрационный номер 44307-10),
весовое устройство,электронасос,смонтированные на металлической опорно-рамной
конструкции, установленной на автомобильном прицепе, и измеритель плотности жидкостей
вибрационный ВИП-2МР (регистрационный номер 27163-09). Установки поверочные средств
измерений объема и массы УПМ-2000 могут изготавливаться, поставляться и эксплуатироваться
без автомобильного прицепа.
Мерник металлический состоит из резервуара, измерительной горловины со шкалой,
пеногасителем и с фланцем переливного трубопровода, сливного крана или клапана,
наливного крана или клапана, трубопровода нижнего донного налива, сливного трубопровода,
уровнемерной трубки, ампулы уровня, предохранителя огневого, датчика предельного уровня
оптического, площадки обслуживания и укладки грузов, а также может комплектоваться
компенсатором вместимости. В верхней и центральной частях резервуара мерника
смонтированы два места для измерений температуры измеряемой среды термометром.
Трубопровод нижнего донного налива включает в себя смотровой глазок (диоптр) с
горизонтальнойчертой,указывающейположениеуровняжидкостипосленалива,
воздухоотводящий и контрольный кран. Сливной трубопровод включает в себя смотровой
глазок (диоптр) и контрольный кран.
Весовое устройство состоит из трех датчиков весоизмерительных тензорезисторных М
(регистрационный номер 53673-13), преобразователя весоизмерительного взрывобезопасного
ТВИ-024 с цифровым табло и блока питания.
Опорно-рамная конструкция включает в себя четыре механических домкрата, две
опорные плиты, две плиты с направляющими гидравлического механизма синхронного
подъема и опускания мерника.
Мерникметаллическийустановленнатрехдатчикахвесоизмерительных
тензорезисторных, неподвижно закрепленных на металлической опорно-рамной конструкции.
Масса измеряемой среды, налитой в мерник, считывается с цифрового табло преобразователя
весоизмерительного, соединенного с датчиками весоизмерительными тензорезисторными
посредством линии связи. Наибольшая длина линии связи достигает 100 м. Контроль объема
жидкости, налитой в мерник, производится по шкале. Слив измеряемой среды из мерника
осуществляется через сливной кран.
Мерник металлический имеет рабочее положение – вертикальное и транспортное
положение–горизонтальное.Выставлениеустановкиввертикальноеположение
производится по ампуле уровня.
Общий вид установок поверочной средств измерений объема и массы УПМ-2000
представлен на рисунке 1.
Лист № 2 Trial
листов 5
Пломбировка установок поверочных средств измерений объема и массы УПМ-2000
осуществляется нанесением знака поверки давлением на мастику, расположенную в
пломбировочной чашечке винта крепления шкалы и уровнемерной трубки или нанесением
знака поверки давлением на свинцовые (пластмассовые) пломбы, установленные с помощью
проволоки, проведенной через специальные отверстия в шкале и уровнемерной трубке.
Так же пломбировка осуществляется нанесением знака поверки давлением на свинцовые
(пластмассовые)пломбы,установленныеспомощьюпроволоки,проведенной через
специальные отверстия в накидной гайке смотрового глазка (диоптра) сливного трубопровода,
на контрольном кране или клапане сливного трубопровода, в сливном кране или клапане, на
контрольном кране или клапане трубопровода нижнего донного налива и в местах крепления
компенсаторавместимости.Схемапломбировкиот несанкционированногодоступа,
обозначение места нанесения знака поверки представлены на рисунках 2 и 3.

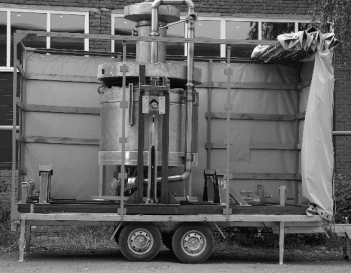

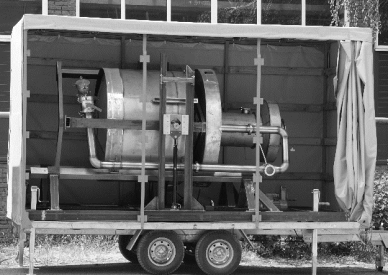

Рисунок 1 – Общий вид установок поверочных
средств измерений объема и массы УПМ-2000

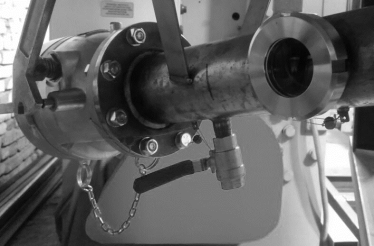

Рисунок 2 – Схема пломбировки от несанкционированного доступа,
обозначение мест нанесения знака поверки установок
поверочных средств измерений объема и массы УПМ-2000

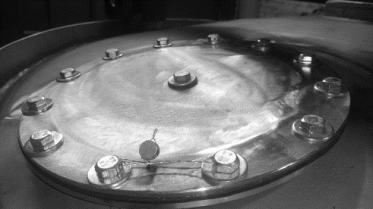

Рисунок 3 – Схема пломбировки от несанкционированного доступа,
обозначение мест нанесения знака поверки установок
поверочных средств измерений объема и массы УПМ-2000
Лист № 3
Всего листов 5
Программное обеспечение
Установки поверочные средств измерений объема и массы УПМ-2000 имеют встроенное
программное обеспечение.
Программное обеспечение предназначено для обработки сигналов, обеспечение
взаимодействия с внешними устройствами, а также выполнения отображения результатов
измерений.
Уровеньзащитыпрограммногообеспечения«средний»всоответствиис
Р 50.2.077-2014.
Идентификационные данные программного обеспечения установки поверочной средств
измерений объема и массы УПМ-2000 приведены в таблице 1.
SC-307
Значение
ТВИ-024
Таблица 1 – Идентификационные данные
Идентификационные данные (признаки)
Идентификационное наименование программного обеспечения
Номерверсии(идентификационныйномер)программного
обеспечения
Цифровой идентификатор программного обеспечения
–
Программное обеспечение не влияет на метрологические характеристики установок
поверочных средств измерений объема и массы УПМ-2000.
Метрологические и технические характеристики
2000
от 1960 до 2040
±0,04
0,1
±0,04
±0,05
Значение
Таблица 2 – Метрологические характеристики
Наименование характеристики
Номинальная вместимость мерника установки при температуре
плюс 20 °С, дм
3
Диапазон измерений объема жидкости при температуре плюс
20 °С, дм
3
Цена деления шкалы мерника установки, дм
3
0,5
от 1400 до 2040
40
Пределы допускаемой относительной погрешности при измерении
объема жидкости прямым методом измерений, %
Диапазон измерений массы жидкости, кг
Наименьший предел индикации массы, кг
Ценаделенияцифровоготаблопреобразователявесового
установки, кг
Пределы допускаемой относительной погрешности при измерении
массы жидкости прямым методом измерений, %
Пределы допускаемой относительной погрешности при измерении
массы жидкости косвенным методом измерений, %
10%
+
Таблица 3 – Основные технические характеристики
Наименование характеристикиЗначение
Измеряемая среданеагрессивные жидкости по отношению к
материалам мерника установки
Плотность измеряемой среды, кг/м
3
от 700 до 1100
Температура измеряемой среды, °С от +5 до +40
Параметры электрического питания:
-
напряжение переменного тока, В
380
-
15%
-
частота переменного тока, Гц
50±1
Потребляемая мощность, Вт, не более3000
Лист № 4
Всего листов 5
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на резервуаре мерника металлического
установки поверочной средств измерений объема и массы УПМ-2000, методом гравировки и в
верхней части по центру титульного листа паспорта и руководства по эксплуатации
типографским способом.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Установка поверочная средств измерений объема и массы
Паспорт
Руководство по эксплуатации
Методика поверки
Обозначение
УПМ-2000
–
–
МП 0775-1-2018
Количество
1 шт.
1 экз.
1 экз.
1 экз.
Поверка
осуществляется по документу МП 0775-1-2018 «Инструкция. Государственная система
обеспечения единства измерений. Установки поверочные средств измерений объема и массы
УПМ-2000. Методика поверки», утвержденному ФГУП «ВНИИР» 31 июля 2018 г.
Основные средства поверки:
-
рабочий эталон единицы массы 4-го разряда с номинальными значениями от 20 до
2040 кг по ГОСТ 8.021-2015;
-
рабочий эталон единицы объема жидкости 1-го разряда с номинальным значением
50 дм
3
, 20 дм
3
, 1 дм
3
в соответствии с частью 3 Приказа Федерального агентства по техническому
регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости».
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке, а также давлением на свинцовые
(пластмассовые) пломбы и (или) мастику в соответствии с рисунками 2 и 3.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
от +5 до +35
от +10 до +35
от 30 до 95
от 84 до 107
Значение
4400
3200
2000
6000
2700
Наименование характеристики
Габаритные размеры, мм, не более
-
высота (рабочее положение)
-
высота (транспортируемое положение)
-
ширина
-
длина
Масса, кг, не более
Условия эксплуатации:
-
температура окружающего воздуха, °С
-
температура окружающего воздуха при
работесизмерителемплотности
жидкостей, °С
-
относительная влажность, %
-
атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
12
20000
Лист № 5
Всего листов 5
Нормативные и технические документы, устанавливающие требования к установкам
поверочным средств измерений объема и массы УПМ-2000
ГОСТ 8.021-2015 ГСИ. Государственная поверочная схема для средств измерений массы
Приказ Росстандарта от 07.02.2018 г. № 256 Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости
ТУ 4381-003-04884450-2018 Установки поверочные средств измерений объема и массы
УПМ-2000. Технические условия
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение
«Эталон» (ООО «НПО «Эталон»)
ИНН 1660280684
Адрес: 422701, Республика Татарстан, г. Казань, Высокогорский район, с. Высокая Гора,
ул. Полковая, д. 4
Юридический адрес: 420021, Республика Татарстан, г. Казань, ул. Лево-Булачная, д. 50,
квартира 35
Телефон: (843) 292-07-84
Web-сайт:
E-mail:
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт расходометрии» (ФГУП «ВНИИР»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 А
Телефон: (843) 272-70-62, факс: (843) 272-00-32
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП «ВНИИР» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.310592 от 24.02.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2018 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 49211-12 | Установки радиометрические поверхностного загрязнения | РЗС-01И | ОАО "Пятигорский завод "Импульс", г.Пятигорск | 1 год | Перейти |
| 24605-03 | Установки динамические | Микрогаз-Ф | ФГУП НПП "Дельта", г.Москва | 1 год | Перейти |
| 80852-20 | Система измерений количества и показателей качества нефти СИКН №102 ПСП "Тайшет-2". Резервная система учета | Общество с ограниченной ответственностью "Научно-производственное предприятие ОЗНА ИНЖИНИРИНГ" (ООО "НПП ОЗНА-Инжиниринг"), г. Уфа | 1 год | Перейти | |
| 24630-03 | Установки поверочные | УПСЖ 150 | ООО "ОКБ "Гидродинамика", г.Киров | 1 год | Перейти |
| 6854-78 | Установки для поверки счетчиков холодной воды | УВ-2 | Экспериментально-производственное объединение "Укркоммунмаш", Украина, г.Киев | Нет данных | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
