Приложение к свидетельству № 42266
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Измерители температуры двухканальные прецизионные МИТ 2
Назначение средства измерений
Измерители температуры двухканальные прецизионные МИТ 2 (далее по тексту –
приборы) предназначены для измерения сигналов от первичных преобразователей температуры
и преобразования их по стандартным или индивидуальным статическим характеристикам в
значение температуры (
С). В качестве первичных преобразователей температуры применяются
термопреобразователи сопротивления (ТС) с номинальными статическими характеристиками
преобразования (НСХ) по ГОСТ 6651-2009 (ГОСТ Р 8.625-2006) и термопары (ТП) с НСХ по
ГОСТ Р 8.585-2001. Прецизионные измерения температуры осуществляются при использова-
нии эталонных первичных преобразователей температуры.
)
при использовании в качестве первичного преобразователя ТП разрешение при индикации ре-
зультата измерения температуры 0,1
С или 0,01
С.
Описание средства измерений
Приборы имеют два независимых измерительных канала, которые могут одновремен-
но измерять сигналы от разных типов датчиков температуры, а также напряжение постоянного
тока и электрическое сопротивление постоянному току. Каждый канал может быть включен
или выключен независимо от другого.
Принцип действия.
Структурная схема прибора приведена на рис.1.
К- коммутатор
И
АЦП -аналого-цифровой
преобразователь
МП- микропроцессор
И- индикатор
К АЦП
МП
Первичные преобразователи
температуры подключаются к входам
Рис. 1
коммутатора. При включении
прибора выполняется автоматическая
самокалибровка, после чего сигнал с каждого включенного канала последовательно попадает
на вход АЦП. После преобразования входного сигнала полученную информацию обрабатывает
микропроцессор. В соответствии со статической характеристикой вычисляется температура.
Результаты измерений отображаются на индикаторе и передаются на последовательный порт.
Приборы выпускаются в двух модификациях МИТ 2.05 и МИТ 2.05М, отличающиеся
друг от друга конструктивным исполнением.

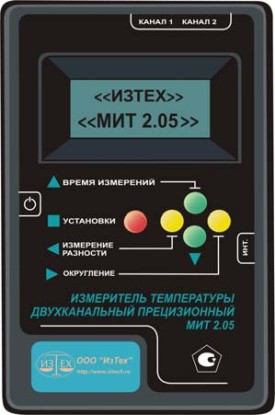

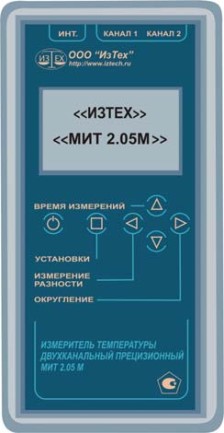

Внешний вид лицевой панели, расположение и назначение кнопок управления соот-
ветствуют рисунку 2. На лицевой панели прибора расположены дисплей, кнопки управления и
кнопка включения питания (модификация МИТ 2.05М). В МИТ 2.05 тумблер включения пита-
ния расположен сбоку.
Кнопки управления позволяют:
- включать/выключать каналы;
- устанавливать размерность измеряемой величины (Ом, мВ,
С);
- изменять разрешение при индикации результата измерения (0,1
С; 0,01
С; 0,001
С)
)
;
Лист № 2
Всего листов 5
- изменять время измерений (0,3 с; 2,5 с; 2,5 с с цифровой фильтрацией);
- вводить и выбирать статические характеристики преобразования;
- вводить внутренние опорныезначения электрического сопротивления и напряжения по-
стоянного тока.
Рис. 2
Разъем «инт.» предназначен для подключения прибора к компьютеру через модуль
связи и считывания результатов измерений при помощи программы «Hyper Terminal», входя-
щей в операционную систему MS «Windows».
Разъемы «канал 1», «канал 2» предназначены для подключения ТС и ТП.
Количество измерительных каналов
2
Метрологические и технические характеристики
Метрологические и технические характеристики приборов соответствуют указанным в
таблице 1.
Таблица 1
Типы подключаемых термопреобразователей сопротивления
(ТС)
Типы подключаемых термопар (ТП)
10 М, 50 М, 100 М,
10 П, 50 П, 100 П,
Pt 10, Pt 50, Pt 100.
E, J, T, K, N, L, R, S, B, М,
A-1, A-2, A-3
Диапазоны измерений температуры в зависимости от R
0
под-
ключенного ТС:10 Ом
50 Ом
100 Ом
от – 200 до + 962
С
от – 200 до + 962
С
от – 200 до + 500
С
Соответствуют
ГОСТ Р 8.585-2001
Диапазоны измерений температуры при использовании в ка-
честве первичного преобразователя ТП
Пределы допускаемой основной абсолютной погрешности при
измерении температуры в зависимости от R
0
подключенного
ТС при измерительном токе 1 мА:
10 Ом
50 Ом
100 Ом
± (0,015 + 10
-5
t)
С ± (0,005 + 10
-
5
t)
С ± (0,004 +
10
-5
t)
С
Лист № 3
Всего листов 5
Диапазон измерений постоянного напряжения
от – 300 до + 300 мВ
не болеедопускаемой ос-
новной абсолютной по-
грешности.
Пределы допускаемой основной абсолютной погрешности при
измерении температуры в зависимости от типа ТП:
E, J, T, K, N, L, М
R, S, B, A-1, A-2, A-3
± 0,1
С
± 0,2
С
Диапазон измерений электрического сопротивления
Пределы допускаемой основной абсолютной погрешности при
измерении электрического сопротивления
от 0,01 до 300 Ом
± (0,0005 + 10
-5
R) Ом,
где R измеряемое сопро-
тивление, Ом
Пределы допускаемой основной абсолютной погрешности при
измерении постоянного напряжения
± (0,001 + 10
-4
U) мВ,
где U измеряемое напря-
жение, мВ
Дополнительная погрешность, вызванная отклонением тем-
пературы окружающего воздуха от нормальной
(20 ± 5 °С) в пределах рабочих условий эксплуатации
Время измерений
Калибровочные характеристики эталонных ТС
Калибровочные характеристики эталонных ТП
Связь с компьютером
Габаритные размеры:МИТ 2.05
МИТ 2.05М
Масса без первичных преобразователей
Электрическое питание
Потребляемая мощность:МИТ 2.05
МИТ 2.05М
Время установления рабочего режима
Срок службы
0,3 с; 2,5 с; 2,5 с с цифро-
вой фильтрацией
2 индивидуальные
МТШ-90
2 индивидуальные
ППО(S)
Через модуль связи USB
80×120×30 мм
70×135×24 мм
0,2 кг
3 В (2 элемента «АА»)
50 мВт
70 мВт
10 с
12 лет
не более 75
от + 10 до + 40
Рабочие условия эксплуатации:
Температура окружающего воздуха,
С
Относительная влажность окружающего воздуха
(при 30
С и более низких температурах), %
Атмосферное давление, кПа
Напряжение питания постоянного тока, В
от 84 до 106,7
от 1,5 до 4
не более 75
от + 15 до + 25
Нормальные условия эксплуатации:
Температура окружающего воздуха,
С
Относительная влажность окружающего воздуха
(при 30
С и более низких температурах), %
Атмосферное давление, кПа
Напряжение питания постоянного тока, В
от 84 до 106,7
3
По устойчивости к климатическим воздействиям при эксплуатации прибор соответствует
группе исполнения В1 по ГОСТ Р 52931-2008, но при верхнем значении диапазона температу-
ры окружающего воздуха плюс 40
С.
Лист № 4
Всего листов 5
Знак утверждения типа
Знак утверждения типа наносится на лицевую панель прибора методом офсетной
печати, на эксплуатационную документацию - типографским способом.
Комплектность средства измерений
Комплект поставки соответствует таблице 2.
Таблица 2
Наименование
Прибор МИТ 2
Разъем для подключения первичных преобразователей температуры
Элемент питания типа «АА»
Паспорт
Руководство по эксплуатации
Набор первичных преобразователей температуры
Модуль связи прибора с ПК через интерфейс USB
кол-во, шт./экз.
1
2
2
1
1
по заказу
по заказу
Поверка
измерителей температуры двухканальных прецизионных МИТ 2 осуществляется по
методике, приведенной в разделе 6 «Методика поверки» РЭ 4211-105-56835627-10 -
«Измерители температуры двухканальные прецизионные МИТ 2», согласованной с ГЦИ СИ
ФГУ «Ростест-Москва» в 2010г.
Основные средства поверки:
Наименование средств поверкиТехническиехарактеристики
Меры электрического сопротивления однозначные
Компаратор напряжений Р3003
Ном. значения сопротивления:
0,01; 0,1; 1; 10; 100; 300 Ом; 2 разряд
КТ 0,0005
Сведения о методиках (методах) измерений
Сведения о методах измерений содержатся в руководстве по эксплуатации РЭ 4211-
105-56835627-10.
Нормативные и технические документы, устанавливающие требования к измерителям
температуры двухканальным прецизионным МИТ 2.
ТУ 4211-105-56835627-10. «Измерители температуры двухканальные прецизионные
МИТ 2. Технические условия».
ГОСТ 8.558-93. «ГСИ. Государственная поверочная схема для средств измерений
температуры».
ГОСТ Р 52931-2008. «Приборы контроля и регулирования технологических процессов.
Общие технические условия».
ГОСТ 6651-2009. «Термопреобразователи сопротивления из платины, меди и никеля.
Общие технические требования и методы испытаний».
ГОСТ 8.585-2001. «ГСИ. Термопары. Номинальные статические характеристики
преобразования».
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
- выполнение работ по оценке соответствия промышленной продукции и продукции
других видов, а также иных объектов установленным законодательством Российской федера-
ции обязательным требованиям.
Лист № 5
Всего листов 5
Изготовитель
ООО «ИзТех», 124460, Москва, г.Зеленоград, 3-й Западный проезд, д.9 (адрес для
корреспонденции: 124460, г.Москва, К-460, а/я 56).
Тел. (495) 585-51-43, факс (495) 585-39-38.
Испытательный центр
ГЦИ СИ ФГУ «Ростест–Москва», регистрационный номер 30010-10 от 15.03.2010г.
117418, г.Москва, Нахимовский проспект, 31.
Тел. (495) 544-00-00, (499) 129-19-11, факс (499) 124-99-96,
E-mail: info@rostest.ru
, web: www.rostest.ru
.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииВ.Н. Крутиков
М.п.«___»____________2011г.
