Untitled document

Приложение к свидетельству № 42265

об утверждении типа средства измерений

Лист № 1

всего листов 6

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Комплексы телеуправляемые диагностические ТДК

Назначение средства измерений

Комплексы телеуправляемые диагностические ТДК (далее - комплексы) предназначены

для измерений геометрических размеров выявленных дефектов и толщины основного мате-

риала трубопровода.

Описание средства измерений

Принцип измерения комплексом геометрических размеров оптически открытых

дефектов основан на получении изображения контролируемой поверхности при помощи

телевизионной камеры и его последующей обработки при помощи программного обеспечения.

Принцип измерения толщины основного металла трубопровода основан на

использовании эхо-импульсного метода, при котором осуществляется измерение времени

задержки донного ультразвукового импульса при отражении от внутренней поверхности

металла.

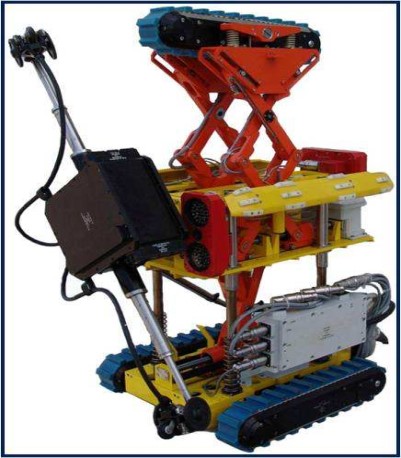

Комплекс включает в себя следующие функциональные группы оборудования.

Оборудование передающей стороны, в составе:

−

взрывобезопасное средство доставки ВСД;

−

обзорное телевизионное оборудование:

- две камеры телевизионные КТО-6В;

- камера телевизионная КТО-7В;

- две камеры телевизионные КТО-8В;

−

узел контрольной камеры;

−

модуль электромагнитно-акустический совмещенный четырехканальный ЭМА-СВ-

ВСД с преобразователями электромагнитно-акустическими прямого ввода ЭМАП-

ПВ и совмещенного ввода ЭМАП-СВ;

−

привод подъема камер (предназначен для подъема камер телевизионных КТО-7В и

КТО-6В, а также узла контрольной камеры);

−

узел ротации УР-ВСД.

Линия связи, в составе:

−

кабель соединительный К-С164 (К-С164М);

−

кабельный барабан БК-ВСД.

Оборудование приемной стороны, в составе:

−

пульт управления ПУ-ВСД;

−

блок управления БУ-ВСД;

−

блок питания приводов БПП-ВСД;

−

компьютер архивирующий и управляющий:

- блок системный;

- монитор;

- манипулятор «Мышь»;

- клавиатура.

Наблюдение за перемещением ВСД во внутритрубном пространстве осуществляется с

помощью обзорного телевизионного оборудования: камеры телевизионные КТО-6В (передне-

го и заднего обзора) и камера телевизионная КТО-7В (нижнего обзора).

Необходимый уровень освещенности в зоне обзора обеспечивается встроенным светоди-

одным осветителем, расположенными внутри корпуса каждой из камеры телевизионной КТО-

6В и камеры телевизионной КТО-7В.

В состав диагностического (контрольного) оборудования ВСД входят: узел контрольной

камеры (телевизионная камера КТЦ-4 с лазерным зондом ЛЗ-4) и модуль электромагнитно-

лист № 2

всего листов 6

акустический совмещенный четырехканальный ЭМА-СВ-ВСД с преобразователем электромаг-

нитно-акустическим прямого ввода ЭМАП-ПВ и совмещенного ввода ЭМАП-СВ.

Диагностическое оборудование используется путем попеременной установки узла кон-

трольной камеры и модуля электромагнитно-акустического совмещенного четырехканального

ЭМА-СВ-ВСД с преобразователем электромагнитно-акустическим прямого ввода ЭМАП-ПВ

или совмещенного ввода ЭМАП-СВ на ВСД, в зависимости от выбранного метода неразру-

шающего контроля.

Узел контрольной камеры предназначен для получения телевизионного цветного изо-

бражения контролируемой поверхности, пригодного для выявления дефектов поверхности и

измерения их размеров. Лазерный зонд ЛЗ-4 проецирует на контролируемую поверхность па-

раллельные полосы, проекции которых изменяют свою форму в зависимости от рельефа по-

верхности. КТЦ-4 формирует из полученного изображения полный телевизионный сигнал,

который передается на оборудование приемной стороны. Наведение узла контрольной камеры

по высоте обеспечивается приводом подъема камеры (по высоте) и узлом ротации УР-ВСД

(поворот) (рис. 1).

Оборудование из состава модуля электромагнитно-акустического совмещенного четы-

рехканального ЭМА-СВ-ВСД обеспечивает:

-измерения толщины основного материала трубопроводов (с преобразователем элек-

тромагнитно-акустическим прямого ввода ЭМАП-ПВ);

- выявление трещиноподобных дефектов, включая коррозионное растрескивание под

напряжением (с преобразователем электромагнитно-акустическим совмещенного

ввода ЭМАП-СВ).

При использовании в составе ВСД, модуль электромагнитно-акустический совмещенный

четырехканальный ЭМА-СВ-ВСД с преобразователем электромагнитно-акустическим прямо-

го ввода ЭМАП-ПВ или совмещенного ввода ЭМАП-СВ подключается к узлу ротации УР-

ВСД взамен узла контрольной камеры. Наведение преобразователя производится с помощью

узла ротации УР-ВСД (поворот). Камера телевизионная КТО-8В, входящая в состав модуля

электромагнитно-акустического совмещенного четырехканального ЭМА-СВ-ВСД, обеспечи-

вает возможность наблюдения за наведением преобразователя на точку контроля (рис. 2).

Линия связи комплекса состоит из кабеля соединительного К-С164 (К-С164М), кабель-

ного барабана БК-ВСД и обеспечивает подачу питания на ВСД, передачу видеоинформации с

ВСД, а также обмен управляющей информацией между ВСД и оборудованием приёмной сто-

роны.

Барабан кабельный БК-ВСД обеспечивает наматывание или разматывание кабеля соеди-

нительного К-С164 (К-С164М) в зависимости от направления движения ВСД во внутритруб-

ном пространстве.

Оборудование приемной стороны обеспечивает дистанционное управление ВСД. Ско-

рость ВСД, наведение, выбор средства контроля и наблюдения производится оператором с

пульта управления ПУ-ВСД. Один из двух джойстиков предназначен для задания направления

движения ВСД и управления изменением скорости, другой управляет поворотом вправо/влево

и движением вверх/вниз. Для управления работой вспомогательных приводов ВСД (привод

подъема верхнего трака, привод разворота траков, привод подъема камеры, приводы подъема

ВСД) на ПУ-ВСД установлены кнопки с соответствующими маркировками. При настройке и

наладке оборудования комплекса предусмотрена возможность осуществления аналогичных

функций управления непосредственно с компьютера архивирующего и управляющего.

Видеосигнал, формируемый телевизионной камерой КТЦ-4, передается в блок управле-

ния БУ-ВСД, а затем в блок системный компьютера архивирующего и управляющего. Полу-

ченное изображение выводится на монитор компьютера.

Блок управления БУ-ВСД предназначен для формирования питающих напряжений ВСД,

для преобразования и обработки видеосигналов от телевизионной камеры КТЦ-4 и камер те-

левизионных КТО-6В, КТО-7В, КТО-8В.

лист № 3

всего листов 6

Блок питания приводов БПП-ВСД формирует питающие напряжения для всех приводов

ВСД, двигателей траков, передаваемых на ВСД через блок управления БУ-ВСД, а также для

пульта управления ПУ-ВСД.

Блок системный компьютера архивирующего и управляющего обеспечивает выполнение

следующих функций:

-просмотр видеоизображения;

-создание архива видеоизображений;

-просмотр и управление архивом видеоизображений;

-документирование результатов контроля;

-управление оборудованием ВСД при проведении настройки и наладки комплекса.

Ступенчатая мера глубины предназначена для проверки и калибровки комплекса. Изго-

товлена из сплава Д16А Т10 ГОСТ 21631-76, на ее поверхность нанесены канавки с опреде-

ленной глубиной и шириной раскрытия.

Комплексы имеют исполнение по взрывозащите - 1ЕхdIIАT4 по ГОСТ Р 51330.0-99 (блок

преобразования сигналов, являющийся составной частью ВСД - 1Ехd[ib]IIАT4, модуль

электромагнитно-акустический - 1ЕхdIIАТ4 Х) и степень защиты оболочки по ГОСТ 14254-96

для передающей стороны IP68, для приемной стороны IP20.

Метрологические и технические характеристики

1Измерительный канал №1:

1.1 Диапазон измерений геометрических размеров

в плоскости XY, ммсвыше 2,0 до 30,0 включительно.

1.2 Пределы допускаемой абсолютной погрешности измерений геометрических разме-

ров в плоскости XY приведены в таблице 1.

От 2,0 до 2,5, включительно

Свыше 2,5 до 4,0, включительно

Свыше 4,0 до 6,0, включительно

Свыше 6,0 до 10,0, включительно

Свыше 10,0 до 30,0, включительно

Диапазон измерений геометрических размеров в

плоскости XY, мм

Таблица 1

Пределы допускаемой абсолютной по-

грешности измерений, мм

0,4

0,5

0,6

0,8

1,0

Рис. 1Рис. 2

Обозначение

Номер

дефекта

Масса, кг,

не более

КТ78П.06.06.08

0,09

лист № 4

всего листов 6

1.3 Минимальный размер выявляемого дефекта, мм0,5.

1.4 Диапазон измерений глубины

оптически открытых выявленных дефектов:

от 2 мм до 5 мм (при ширине дефекта от 2 до 5 мм);

от 2 мм до 10 мм (при ширине дефекта более 5 мм).

1.5 Пределы допускаемой абсолютной погрешности измерений

глубины оптически открытых выявленных дефектов, мм

0,3.

2Измерительный канал №2:

2.1 Диапазон измерений толщины (по стали), ммот 5,0 до 30,0.

2.2 Пределы допускаемой абсолютной погрешности измерений

толщины, мм±0,15.

3Габаритные размеры, мм, не более 650

465

405.

4Масса, кг, не более 300.

5Геометрические параметры, габаритные размеры и масса ступенчатой меры глубины

представлены в таблице 2.

Таблица 2

Габаритные

размеры,

мм, не более

Номинальная

глубина дефекта,

мм

2,0

0,1

3,0

0,1

4,0

0,1

5,0

0,1

2,0

0,1

5,0

0,1

7,0

0,1

10,0

0,1

Номинальная

ширина

раскрытия, мм

2,0

0,1

3,0

0,1

4,0

0,1

5,0

0,1

6,0

0,1

6,0

0,1

6,0

0,1

6,0

0,1

6Напряжение питания, В:

- передающей стороны, не более

- приемной стороны

46;

220

−

1,5.

газовоздушная смесь категории IIA;

воздух.

7Потребляемая мощность, кВт, не более

8 Рабочая среда:

−

для передающей стороны

−

для приемной стороны

9Условия эксплуатации:

9.1Для передающей стороны:

−

диапазон рабочей температуры окружающей среды, ºСот - 5 до +35;

−

диапазон предельной температуры окружающей среды, ºС от - 10 до +40;

−

относительная влажность воздуха, % до 100при температуре 25ºС.

(без образованияконденсата);

−

диапазон атмосферного давления, кПаот 86,6 до 106,7.

9.2Для приемной стороны:

−

диапазон рабочей температуры окружающей среды, ºС от +1 до +35;

−

диапазон предельной температуры окружающей среды, ºС от +1 до +40;

−

относительная влажность воздуха, % до 80 при температуре 25 ºС;

−

диапазон атмосферного давления, кПа от 86,6 до 106,7.

10 Средний срок службы, лет, не менее5.

При нормировании метрологических характеристик учтено влияние программного обес-

печения.

лист № 5

всего листов 6

Программное обеспечение

Комплексы имеют встроенное программное обеспечение, разработанное фирмой-

изготовителем специально для измерения геометрических размеров выявленных дефектов,

толщины основного материала трубопровода, а также выявление дефектов типа трещин при

проведении внутритрубной диагностики.

Программное обеспечение запускается оператором перед проведением внутритрубной

диагностики, и идентифицируется появлением окна с рабочей областью программного обес-

печения с его названием.

Наименование

программного

обеспечения

Идентификационное

наименование про-

граммного обеспе-

чения

Номер версии

(идентификаци-

онный номер)

программного

обеспечения

Алгоритм вы-

числения циф-

рового иденти-

фикатора про-

граммного

обеспечения

0ED63E1E

CRC32

Таблица 3

Цифровой

идентификатор

программного

обеспечения

(контрольная

сумма испол-

няемого кода)

«DiaVisionTDK»,

«EMAT_VSD»

Конструктивно комплексы имеют полную защиту программного обеспечения от пред-

намеренных или непреднамеренных изменений, путем установки программного обеспечения

на жесткий диск, защищенный от записи. Уровень защиты по МИ 3290-2010 – С.

Знак утверждения типа наносится на комплекс методом металлографии, титульный лист

технических условий и руководство по эксплуатации типографским способом.

Комплектность средства измерений

1. Комплекс телеуправляемый диагностический ТДК ИТЦЯ.463432.040.

2. Формуляр ИТЦЯ.463432.040 ФО.

3. Руководство по эксплуатации ИТЦЯ.463432.040 РЭ.

4. Комплект чертежей средств взрывозащиты ИТЦЯ.463432.040 ОП1.

5. Комплект аварийного извлечения ВСД-09.00.00.

6. Комплект запасных частей ВСД-05.50.00.

7. Комплект инструмента и принадлежностей ВСД-05.00.00.

8. Комплект упаковки ВСД-80.00.00.

9. Методика поверки МП 2512-0003-2010.

10. Ступенчатая мера глубины КТ78П.06.06.08.

Поверка

осуществляется по документу «Комплексы телеуправляемые диагностические ТДК. Ме-

тодика поверки МП 2512-0003-2010», разработанным и утвержденным ГЦИ СИ ФГУП

"ВНИИМ им. Д.И.Менделеева" в сентябре 2010 г.

Основные средства поверки: эталонные плоскопараллельные концевые меры длины 4-го раз-

ряда по МИ 2060-90, комплект стандартных образцов эквивалентной ультразвуковой толщины

КУСОТ-180, микроскоп инструментальный ИМЦЛ 100х50,А.

Сведения о методиках (методах) измерений

Методика измерений приведена в документе «ИТЦЯ.463432.040 РЭ. Комплексы телеуправ-

ляемые диагностические ТДК. Руководство по эксплуатации».

лист № 6

всего листов 6

Нормативные и технические документы, устанавливающие требования к комплексам те-

леуправляемым диагностическим ТДК:

1. МИ 2060-90. ГСИ. Государственная поверочная схема для средств измерений длины в

диапазоне 1

-6

– 50 м и длин волн в диапазоне 0,2 – 50 мкм.

2. ИТЦЯ.463432.040 ТУ. Комплексы телеуправляемые диагностические ТДК. Техниче-

ские условия.

Рекомендации по областям применения в сфере государственного регулирования обес-

печения единства измерений: осуществление производственного контроля за соблюдением

установленных законодательством Российской Федерации требований промышленной безо-

пасности к эксплуатации опасного производственного объекта.

Изготовитель:

ЗАО «Диаконт».

Адрес: 195274, Россия, г. Санкт-Петербург, ул. Учительская, д. 2.

Тел./факс: 8 (812) 592-62-65

http://www.diakont.ru

Заявитель:

ЗАО «КТПИ «Газпроект».

Адрес: 195274, Россия, г. Санкт-Петербург, ул. Учительская, д. 2.

Тел./факс: 8 (812) 559-15-15

http://www.gazproekt.spb.ru

Испытательный центр:

ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева».

Регистрационный №300001-10.

Адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., д. 19.

Тел. 8 (812)251-76-01.

Факс 8 (812)713-01-14

http://www.vniim.r

Заместитель

Руководителя Федерального

агентства по техническому

регулированию и метрологииВ.Н. Крутиков

М.п.«___»____________2011г.

Готовы поверить данное средство измерений.

Поверка средств измерений.

ООО СУПРР 8(812)209-15-19, info@saprd.ru

Похожие средства измерения:

ГРСИ	Наименование СИ	Тип СИ	Производитель	МПИ	Ссылка
54372-13	Комплексы измерительные программно-технические автоматической системы пожарообнаружения и пожаротушения	ГКС	ООО НПП "ГКС", г.Казань	2 года	Перейти
25330-03	Комплексы акустико-эмиссионные измерительные	Лель/A-Line 32D (DDM)/	ООО "Интерюнис", г.Москва	1 год	Перейти
19574-00	Комплексы аппаратно-программные для автоматизации процессов съема, отображения, измерения, хранения и выдачи синдромальных заключений по электрокардиограмме у детей и подростков	КАПд-ЭКГ-\"С-Пб-МИ	ООО "Медицинская информатика", г.С.-Петербург	1 год	Перейти
26136-03	Комплексы измерительно-вычислительные	ОКТОПУС-М	ОАО "Инфракрасные и микроволновые системы" (ИМС), г.Москва	1 год	Перейти
42617-09	Комплексы измерительные диагностические тормозной системы и подвески автотранспортных средств	TL 2203E, TL 2203Theta, TL 2204E, TL 2204Theta	Фирма "Snap-on Equipment GmbH", Германия	1 год	Перейти

Поверка средств измерений

ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru

Поверка средств измерений

Заказать поверкуКомплексы телеуправляемые диагностические ТДКГРСИ 46431-11

Заказать поверку
Комплексы телеуправляемые диагностические ТДК
ГРСИ 46431-11
