Счетчики холодной воды и горячей воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д) и СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д), ГРСИ 16078-13
Номер госреестра:
16078-13
Наименование СИ:
Счетчики холодной воды и горячей воды
Обозначение типа:
СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д) и СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д)
Производитель:
ООО ПКФ "Бетар", г.Чистополь
Межповерочный интервал:
6 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
17.05.2018
Описание типа:
-
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение
к приказу Федерального агентства
по техническому регулированию
и метрологии
от «14» декабря 2020 г. № 2104
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Счетчики холодной воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д) и горячей
воды СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д)
Назначение средства измерений
Счетчики холодной воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д) и горячей воды
СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д) (далее – счетчики) предназначены для измерений
объема жидкости в потоке.
Описание средства измерений
Принцип работы счетчиков состоит в измерении числа оборотов крыльчатки,
вращающейся под действием протекающей через счетчик жидкости. Количество оборотов
крыльчатки пропорционально объему протекшей жидкости. Непосредственно крыльчатка с
установленным в ней магнитом, передает вращение ведомой магнитной муфте, которая находится
в счетном механизме. На шкале счетного механизма имеется сигнальная звездочка (отражатель),
обеспечивающая повышение разрешающей способности счетчика и используемая при поверке
счетчика на установке поверочной с оптоэлектронным узлом съема сигналов.
Счетчики состоят из герметичной проливной части, в состав которой входят корпус,
крышка (материал крышки – металл или пластик), кольцо уплотнительное, стопорное кольцо,
крыльчатка с магнитом и счетного механизма, соединенного с проливной частью пломбировочным
кольцом.
Счетчики горячей и холодной воды СГВ, СХВ в антимагнитном исполнении устойчивы к
воздействию внешнего магнитного поля с напряженностью до 140 кА/м.
Счетчики, в зависимости от способа передачи измеренных значений имеют следующие
модификации:
базовые модификации счетчиков СХВ-15, СХВ-20, СГВ-15, СГВ-20 позволяют вести
измерения путем непосредственного считывания объема жидкости в потоке с индикаторного
устройства;
модификации счетчиков СХВ-15Д, СХВ-20Д, СГВ-15Д, СГВ-20Д имеют дополнительно
установленный магнитоуправляемый герметизированный контакт (геркон) для получения
импульсного дистанционного сигнала или встроенный радиомодем для передачи результата
измерения по радиоканалу.

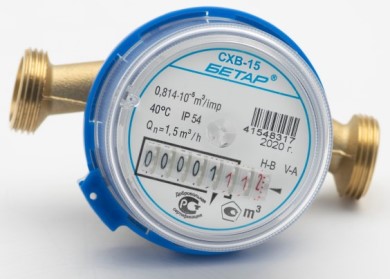

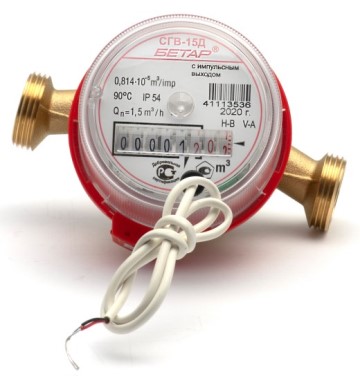

Общий вид счетчиков представлен на рисунке 1.
Рисунок 1 – Общий вид счетчиков
Пломбирование счетчиков осуществляется нанесением знака поверки давлением на
свинцовую (пластмассовую) пломбу, установленную на внешнюю боковую сторону счетчика с
2
помощьюпроволоки,проведеннойчерезспециальныеотверстиявпластиковом
пломбировочном кольце или с помощью наклейки, прикрепляемую на место смыкания
пластикового пломбировочного кольца, который соединяет корпус и счетный механизм. Схема

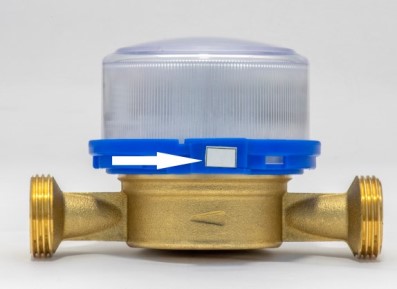

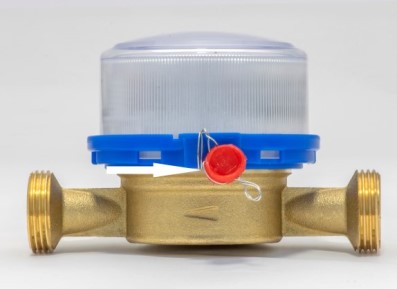

пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
счетчиков представлено на рисунке 2.
Рисунок 2 – Схема пломбировки от несанкционированного доступа,
обозначение места нанесения знака поверки счетчиков
Программное обеспечение
отсутствует
Метрологические и технические характеристики
Модификации
Таблица 1 – Метрологические характеристики
Наименование характеристики
Значение
СХВ-15, СХВ-15Д СХВ-20, СХВ-20Д
СГВ-15, СГВ-15Д СГВ-20, СГВ-20Д
DN15 DN20
ВАВАВА
0,03 0,06 0,03 0,06 0,05 0,1
0,12 0,15 0,12 0,15 0,2 0,25
1,5 2,5
3,0 5,0
0,015 0,03 0,015 0,030,0250,05
Номинальный диаметр
Метрологический класс
по ГОСТ Р 50193.1-92
Наименьший расход жидкости, м
3
/ч
Переходный расход жидкости, м
3
/ч
Номинальный расход жидкости, м
3
/ч
Наибольший расход жидкости, м
3
/ч
Порог чувствительности, м
3
/ч, не более
Пределы допускаемой относительной
погрешности счетчиков в диапазоне
расходов, %:
– от наименьшего до переходного
– от переходного до наибольшего (включ.)
5,0
2,0
Таблица 2 – Основные технические характеристики
Наименование характеристикиЗначение
3
Модификации
Измеряемая среда
0,0002
0,1 (1,0)
1,0 (10)
от +5 до +50
Номинальный диаметр
СХВ-15, СХВ-15Д СХВ-20, СХВ-20Д
СГВ-15, СГВ-15Д СГВ-20, СГВ-20Д
DN15 DN20
вода питьевая по
СанПиН 2.1.4.1074-2001
99999,999
от +5 до +40
от +5 до +90
80110130
80110130
75 75 75
80 (85)80 (85)85 (90)
0,350,40
Емкость индикаторного устройства, м
3
Минимальная цена деления индикаторного
устройства, м
3
Потеря давления при наибольшем расходе,
МПа (кгс/см
2
), не более
Давление измеряемой среды, МПа (кгс/см
2
), не
более
Диапазоны температуры измеряемой среды, °С
– для СХВ
– для СГВ
Длина монтажная, мм
Габаритные размеры, мм, не более:
– длина
– ширина
– высота(длясчетчиковсимпульсным
дистанционным сигналом)
Масса без комплекта монтажных частей, кг,
не более
Условия эксплуатации:
– температура окружающей среды, °С
– относительная влажность окружающей
среды, %, не более
– атмосферное давление, кПа
Средний срок службы, лет
Средняя наработка на отказ, ч
80
от 84 до 106,7
12
110 000
Знак утверждения типа
наносится в нижнюю часть лицевой панели счетчиков флексографским способом и в центр
титульного листа руководства по эксплуатации типографским способом.
Комплектность средства измерений
Таблица 3 – Комплектность счетчиков
Наименование
Счетчик
Руководство по эксплуатации
Комплект монтажных частей
Количество
1 шт.
1 экз.
1 компл.
Поверка
осуществляется по документу МИ 1592-2015 «Рекомендация. ГСИ. Счетчики воды. Методика
поверки».
Основные средства поверки:
– рабочий эталон единиц объемного расхода и объема жидкости в потоке 3-го разряда
согласно ГПС (часть 1), утвержденной приказом Росстандарта от 07.02.2018 № 256, с
соотношением пределов допускаемой относительной погрешности эталона к пределам
допускаемой относительной погрешности поверяемого средства измерений не менее 1:3.
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых средств измерений с требуемой точностью.
4
Знак поверки наносится в соответствующий раздел руководства по эксплуатации или в
свидетельство о поверке счетчиков, а также на свинцовую (пластмассовую) пломбу или
наклейку в соответствии с рисунком 2.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе
Нормативные и технические документы, устанавливающие требования к счетчикам
холодной воды СХВ (СХВ-15, СХВ-15Д, СХВ-20, СХВ-20Д) и горячей воды СГВ (СГВ-15,
СГВ-15Д, СГВ-20, СГВ-20Д)
Приказ Росстандарта от 07.02.2018 № 256 Об утверждении Государственной
поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости
и вместимости при статических измерениях, массового и объемного расходов жидкости
ПДЕК.407223.002 ТУ Счетчики холодной воды СХВ (СХВ-15, СХВ-15Д, СХВ-20,
СХВ-20Д) и горячей воды СГВ (СГВ-15, СГВ-15Д, СГВ-20, СГВ-20Д). Технические условия
Изготовитель
Общество с ограниченной ответственностью Производственно-коммерческая фирма
«БЕТАР» (ООО ПКФ «БЕТАР»)
ИНН 1652005250
Адрес: 422986, Республика Татарстан, Чистопольский район, г. Чистополь, ул. Энгельса,
д. 129Т, помещение Н-1
Телефон: +7(800) 500-45-45, +7(84342) 5-69-69
Web-cайт: www.betar.ru
Е-mail:
Испытательный центр
Всероссийскийнаучно-исследовательскийинститутрасходометрии–филиал
Федеральногогосударственногоунитарного предприятия «Всероссийский научно-
исследовательскийинститутметрологииим.Д.И.Менделеева»(ВНИИР –филиал
ФГУП «ВНИИМ им.Д.И.Менделеева»)
Адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7«а»
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
Е-mail:
Уникальный номер записи об аккредитации в реестре аккредитованных лиц
RA.RU.310592.
