Счетчики газа диафрагменные с встроенной механической температурной компенсацией BK-G40T, BK-G65T, BK-G100T, ГРСИ 36708-13
Номер госреестра:
36708-13
Наименование СИ:
Счетчики газа диафрагменные с встроенной механической температурной компенсацией
Обозначение типа:
BK-G40T, BK-G65T, BK-G100T
Производитель:
Фирма "Elster s.r.o.", Словакия
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
10.09.2018
Описание типа:
-
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 52217/1
об утверждении типа средств измерений
Лист № 1
Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
(в редакции, утвержденной приказом Росстандарта № 190 от 03.02.2017 г.)
Счетчики газа диафрагменные ВК-G40Т, ВК-G65Т, ВК-G100Т с встроенной
механической температурной компенсацией
Назначение средства измерений
Счетчики газа диафрагменные ВК-G40Т, ВК-G65Т, ВК-G100Т с встроенной механической
температурной компенсацией (далее счетчики газа) предназначены для измерения и учета,
прошедшего через них объёма газа (природного, пропан-бутана и воздуха).
Описание средства измерений
Счетчики газа состоят из измерительного механизма, корпуса и отсчетного устройства.
Измерительный механизм состоит из набора камер со встроенными мембранами. Кривошипно-
шатунные механизмы преобразуют поступательное движение мембран во вращательное, кото-
рое через магнитную муфту передается отсчетному устройству.
Измерительный механизм помещен в газонепроницаемый корпус.
Счетчики газа имеют встроенный механический температурный компенсатор, который
обеспечивает приведение измеренного значения объема газа к температуре 20 °С в диапазоне
температур от минус 25до плюс 40°С.
К счетчику газа может быть подключен низкочастотный датчик импульсов типа IN-Z6Х
для дистанционной передачи информации, срабатывающий от магнитной вставки, встроенной в
ролик младшего разряда отсчетного устройства. Датчик импульсов может быть выполнен
с разъединяющим кабелем, либо с зажимами для подключения кабеля, либо с выходным
коннектором. Присоединение к трубопроводу - фланцевое.
Отсчетное устройство может быть выполнено в следующих вариантах:
- механическое отсчетное устройство;
-механическое отсчетное устройство с дополнительным счетчиком системы CHEKKER,
показывающим контрольное число, находящееся в определенной зависимости с показаниями
счетчика. Счетчик газа оснащен пломбой, без нарушения которой невозможен доступ
у отсчетному устройству и устройствам, препятствующим обратному ходу счетного механизма.
По индивидуальному заказу счетчики могут поставляться в следующих исполнениях:
- тип Е - одноштуцерное исполнение;
- тип Zh - исполнение с вертикальным подводом и отводом газа;
- тип Zv - исполнение с горизонтальным подводом и отводом газа.
Общий вид счетчиков представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 2.
Лист № 2
Всего листов 4
Рисунок 1 - Общий вид счетчиков

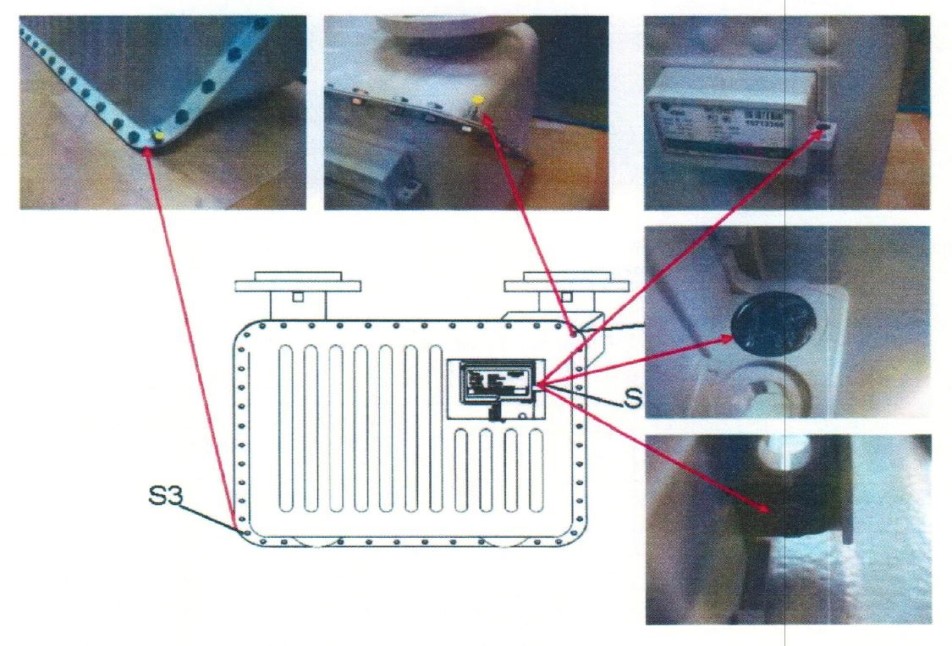

Рисунок 2 - Схема пломбировки от несанкционированного доступа,
S - обозначение места нанесения знака поверки
Лист № 3
Всего листов 4
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
0,1
Таблица 1
Наименование характеристик
ВК-G40ТВК-G65Т
E Zh Zv E Zh Zv
65/80 80/100
ВК-G100Т
E Zh Zv
100
160
100
1,0
65 100
40 64
0,4 0,65
0,02
50
300
Диаметр условного прохода, Ду, мм
Расход, м
3
/ч:
- максимальный (Q
макс.
);
- номинальный (Q
ном.
);
- минимальный (Q
мин.
)
Порог чувствительности, м
3
/ч
Изменение относительной
погрешности счетчика, вызванное
отклонением температуры
измеряемой среды от нормальной,
при изменении температуры на 1°С,
не более, %
Максимальное рабочее давление, кПа
Потеря давления, не более, Па
Пределы допускаемой относительной
погрешности
в диапазоне расходов, %:
Q
мин.
≤ Q < 0,1 Q
ном.
0,trial
.
≤ Q ≤ Q
макс.
Емкость отсчетного устройства, м
3
9999999
20
1
±3,0
±1,5
999999
2
10
от -25 до +40
от -40 до +55
05105700640680
0710/800
430
470470327470460327
564710564564840564
392392392392392392
621608577
740950800
571571571
Цена деления малого разряда, л
Цена импульса, имп./м
3
Температура рабочей среды, °С
Температура окружающей среды, °С
Межцентровое расстояние между
фланцами, мм
Габаритные размеры, мм, не более
-высота
-длина
-ширина
Масса, кг, не более
263028283229
10010595
Знак утверждения типа
наносится на счетчик газа и на титульные листы паспорта типографским способом.
Комплектность средства измерений
Примечание
По заказу
По заказу
Таблица 2
НаименованиеКол.
Счетчик газа диафрагменные ВК-G40Т или 1 шт.
ВК-G65Т или ВК-G100Т
Комплект монтажных частей1 экз.
Паспорт1 экз.
Методика поверки МП 208-017-20161 экз.
На партию
Лист № 4
Всего листов 4
Повеpка
осуществляется по документу МП 208-017-2016 «ГСИ. Счетчики газа диафрагменные ВК-G,
ВК-GТ. Методика поверки», утвержденному ФГУП «ВНИИМС» 15.12.2016 г.
Основные средства поверки:
- рабочий эталон объемного расхода газа 1-го разряда по ГОСТ Р 8.618-2014 в диапазоне
значений от 0,016 до 40 м
3
/ч с погрешностью не более ±0,5 % (регистрационный номер
в Федеральном информационном фонде 56748-14).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на пломбу, установленную на корпус отсчетного устройства.
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к счетчикам
газа диафрагменным ВК-G40Т, ВК-G65Т, ВК-G100Т с встроенной механической
температурной компенсацией
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений
объемного и массового расхода газа
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия
Техническая документация фирмы "Elster s.r.o.", Словакия
Изготовитель
Elster s.r.o., Словакия
Nám. Dr. A. Schweitzera 194
916 01 Stará Turá, Slovakia
Тел.: +421 32 775 3250; Факс:+421 32 775 2658
E-mail:
Испытательный центр
ГЦИ СИ Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт метрологической службы» (ГЦИ СИ ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д.46
Тел./факс: (495)437-55-77 / 437-56-66
E-mail:
,
Аттестат аккредитации ГЦИ СИ ФГУП «ВНИИМС» по проведению испытаний средств
измерений в целях утверждения типа № 30004-08 от 27.06.2008 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииС.С. Голубев
М.п.« ___ » _______________ 2017 г.
