Набор поверочный стационарный для средств измерений относительной влажности воздуха СПН 3.2, ГРСИ 83834-21
Номер госреестра:
83834-21
Наименование СИ:
Набор поверочный стационарный для средств измерений относительной влажности воздуха
Обозначение типа:
СПН 3.2
Производитель:
Акционерное общество "ТЕСТРОН" (АО "Тестрон"), г. Санкт-Петербург
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
№ 1 в составе: генератор влажного газа MODEL 4000SP, зав. № 16000403; камера влаги MODEL 4000EXP, зав. № 16001017; гигрометр точки росы 473-RP2/GEO Dew Point Mirror, зав. № 18-0817; гигрометр Rotronic модификации HygroPalm исполнения HP23-А, зав. № 61789610; зонд относительной влажности и температуры HC2-S, зав. № 2031386
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «24» ноября 2021 г. № 2635
Лист № 1
Регистрационный № 83834-21Всего листов 7
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Набор поверочный стационарный для средств измерений относительной
влажности воздуха СПН 3.2
Назначение средства измерений
Набор поверочный стационарный для средств измерений относительной
влажности воздуха СПН 3.2 (далее по тексту – СПН 3.2) предназначен для эталонных
измерений относительной влажности воздуха при поверке и калибровке эталонных и
рабочих средств измерений в метрологических службах Росгидромета.
Описание средства измерений
СПН 3.2 включают в себя следующие эталонные средства измерений и
оборудование:
- генератор влажного газа MODEL 4000SP, производства GЕО Calibration Inc., США,
обеспечивающий поверку и калибровку гигрометров относительной влажности и
термогигрометров методом прямых измерений. Принцип действия генератора при
воспроизведения задаваемых значений относительной влажности основан на методе
смешения потоков осушенного и увлажнённого воздуха. Для определения относительной
влажности, задаваемой генератором, используется контрольный конденсационный
гигрометр 473-RР2/GEO Dew Point Mirror, первичный преобразователь которого
помещается во встроенную рабочую камеру генератора. Первичные преобразователи
поверяемыхгигрометров и термогигрометров помещаются во встроеннуюрабочуюкамеру;
- камера влаги MODEL 4000EXP, предназначенная для размещения гигрометров,
термогигрометров, логгеров больших размеров при их поверке и калибровке методом
прямыхизмерений.Камеравлаги включает всебя калибратор влажности MODEL4000EXP,
производства GЕО Calibration Inc., США. Принцип действия камеры влаги MODEL
4000EXP при воспроизведении задаваемых значений относительной влажности основан на
методе смешения потоков осушенного и увлажнённого воздуха;
- гигрометр Rotronic модификации HygroPalmисполнения HP23-Асзондомотносительной
влажностии температуры HC2-S,производстваRotronic InstrumentsСоrр.,ГР №64196-2016
вФедеральноминформационномфондепообеспечениюединстваизмерений,
предназначенный для поверки СИ относительной влажности воздуха методом прямых
измерений и методом непосредственного сличения.
При выполнении поверки (калибровки) СИ относительной влажности воздуха,
составляющие элементы набора СПН 3.2 могут применяться только в комплекте.
Внешний вид составляющих элементов набора СПН 3.2 и место нанесения знака
поверки показаны на рисунке 1.
Пломбирование СПН 3.2 от несанкционированного доступа не предусмотрено.
Заводскиеномераибуквенно-цифровыеобозначения,однозначно
идентифицирующие каждый экземпляр составляющих комплекта, указываются на
табличках, на задних панелях их корпусов.
Лист № 2
Всего листов 7
Программное обеспечение
В СПН 3.2 используются встроенные программные обеспечения (ПО). Внешнее
программное обеспечение устанавливается на персональном компьютере пользователя
СПН 3.2 для обработки результатов измерений. Встроенные ПО, предназначенные для
управления работой входящихв состав СПН 3.2 СИ и оборудования,отображения режимов
работы и результатов измерений и сохранения данных. Версии встроенных ПО
отображаются на дисплеях элементов набора в меню настроек. Влияние программного
обеспечения на метрологические характеристики СИ, входящих в состав СПН 3.2, учтено
при их нормировании. Защита программного обеспечения от непреднамеренных и
преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Конструкция СИ исключает возможность несанкционированного влияния на встроенное
ПО СИ и измерительную информацию.
Идентификационные данные встроенных ПО СПН 3.2 приведены в таблице 1.
Номер версии
Идентификационные
данные (признаки)
Таблица 1 - Идентификационные данные ПО
Значение
Идентификационное
наименование ПО
для генератора
влажного газа
MODEL 4000SP
Humidity_Mode
l4000-1_53.Hex
1_53
для гигрометра для камеры влаги для гигрометра
Rotronic HC2A-S MODEL 4000EXP 473-RР2/GEO
Dew Point Mirror
HC2_V2.0.hexM4000EXP-DPM473R2
2_11.Hex
2.02.11170106A

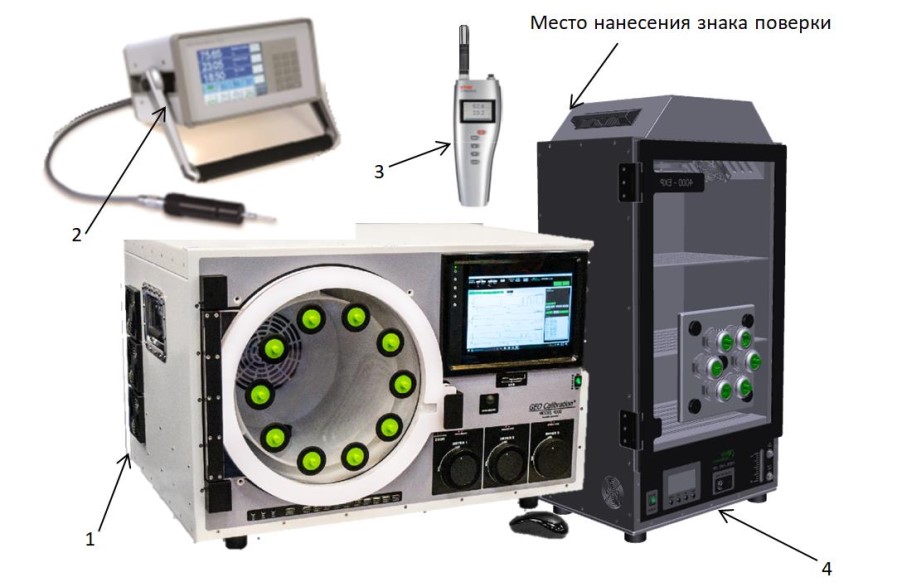

Рисунок 1 - Внешний вид и обозначение места нанесения знака поверки
1 – генератор влажного газа MODEL 4000SP, 2 – гигрометр 473- RР2/GEO Dew Point
Mirror, 3 – гигрометр Rotronic модификации HygroPalm исполнения HP23-А, 4 – камера
влаги MODEL 4000EXP.
Лист № 3
Всего листов 7
Цифровой иденти-
фикатор ПО
(идентификацион-
ный номер) ПО
FB118FC8
Алгоритм вычисле-
ния контрольной
суммы ПО
956CFFF5DF9
B77C390E8766
E2934FFE5
MD5
CRC32
801BECA4D66N/A
1E7286E01301
B2063030D
MD5N/A
Метрологические и технические характеристики
от 5 до 98
+ 23,0
± 0,3
±0,3
камера влаги MODEL 4000EXP:
Таблица 2 - Метрологические характеристики
Наименование характеристикиЗначение
генератор влажного газа MODEL 4000SP
в комплекте с гигрометром 473- RР2/GEO Dew Point Mirror:
Диапазон воспроизведения относительной влажности
паровоздушной смеси, %
Номинальное значение воспроизводимой температуры
паровоздушной смеси, °С
Пределы допускаемой абсолютной погрешности воспроизводимой
относительной влажности при температуре плюс 23 °С, %
Пределы допускаемой абсолютной погрешности при
воспроизведении температуры, °С
от 30 до 95
±3
±0,3
±1
±1
смеси, %
Диапазон воспроизведения относительной влажности
паровоздушной смеси, %
Диапазон воспроизведения температуры паровоздушной смеси, °Сот +20 до +25
Пределы допускаемой абсолютной погрешности воспроизводимой
относительной влажности, %
Пределы допускаемой абсолютной погрешности воспроизведения
температуры паровоздушной смеси, °С
Неравномерность относительной влажности по объему камеры
влаги, %, не более
Изменение относительной влажности в рабочем объеме камеры
влаги в течение 0,5 ч, %, не более
гигрометр Rotronic модификации HygroPalm исполнения HP23-А
с зондом относительной влажности и температуры HC2-S*:
Диапазон измерений относительной влажности паровоздушной
от 0 до 100
±1
±(0,1 +0,002t)**
Диапазон измерений температуры паровоздушной смеси, °Сот -50 до +100
Пределы допускаемой основной абсолютной погрешности
измерительного канала относительной влажности, %
Пределы допускаемой основной абсолютной погрешности
измерительного канала температуры, °С
* характеристики указаны в соответствии с приложением к свидетельству №62561 об утверждении типа
средства измерений;
** где t – значение температуры по модулю.
Лист № 4
Всего листов 7
СПН 3.2 в комплекте:
220
Генератор влажного газа MODEL 4000SP:
Номинальное значение напряжения питания переменного тока, В
Гигрометр 473-RР2/GEO Dew Point Mirror:
Камера влаги MODEL 4000EXP:
Гигрометр Rotronic модификации HygroPalm исполнения HP23-А
Зонд относительной влажности и температуры HC2-S:
Таблица 3 - Технические характеристики
Наименование характеристики
Значение
4
1100
Площадь для размещения и эксплуатации СПН 3.2, м
2
, не менее
Номинальное напряжение сети электропитания переменного тока
частотой 50 Гц, В
Потребляемая мощность, В∙А, не более
Условия эксплуатации:
-температура воздуха, °С
-относительная влажность воздуха, %, не более
от +15 до +25
80
Количество портов камеры, шт.
10
220
Потребляемая мощность, В∙А, не более
Масса, кг, не более
Габаритные размеры (длина × ширина × высота), мм, не более
700
46
770 × 650 × 500
Номинальное значение напряжения питания переменного тока, В
Потребляемая мощность, В∙А, не более
Масса, кг, не более
Габаритные размеры (длина × ширина × высота), мм, не более
220
100
5
310 × 290 × 180
Потребляемая мощность, В∙А, не более
Габаритные размеры, (длина × ширина × высота), мм, не более
Масса, кг, не более
240
200 × 500 × 300
14
Габаритные размеры, (длина × ширина × высота), мм, не более
Масса, кг, не более
188 × 72 × 30
0,25
Габаритные размеры, (длина × ширина × высота), мм, не более
Масса, кг, не более
83 × 15 × 15
0,1
Знак утверждения типа
наносится на лицевыепанели корпусов генераторавлажного газа MODEL 4000SP и камеры
влаги MODEL 4000EXP методом аппликации и на титульные листы эксплуатационной
документации типографским способом
Лист № 5
Всего листов 7
Лист № 6
Всего листов 7
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
НаименованиеОбозначениеКол-во
Набор поверочный стационарный
для средств измерений относительной влажности воздуха СПН 3.2 в составе:
Генератор влажного газа MODEL 4000SP1
Осушительный патрон (предварительно установлен)1
Кабель питания;1
USB кабель типа А-А1
Шприц для заливки воды1
Крышка камеры 1
USB-накопитель содержащий:
- программное обеспечение GEO RH Automatic1
Ramp/Soak;
- драйверы для Windows1
Камера влаги MODEL 4000EXP1
Внешний осушительный патрон1
Кабель питания1
USB кабель типа А-А1
Шприц для заливки воды1
Крышка камеры1
Гигрометр точки росы 473-RP2/GEO Dew Point Mirror1
Гигрометр Rotronic модификации HygroPalm исполне-1
ния HP23-А
Зонд относительной влажности и температуры HC2-S1
«Набор поверочный стационарный для средств измерений
относительной влажности воздуха СПН 3.2. Руководство1
по эксплуатации»
«ГСИ. Набор поверочный стационарный для средств
измерений относительной влажности воздуха СПН 3.2.УБЖК.413614.014 МП1
Методика поверки»
Свидетельство о первичной поверке СПН 3.21
Сведения о методиках (методах) измерений
Приведены в эксплуатационном документе «Набор поверочный стационарный для средств
измерений относительной влажности воздуха СПН 3.2. Руководство по эксплуатации»,
разделы 5-8.
Нормативные документы
ГОСТ 8.547-2009 «ГСИ. Государственная поверочная схема для средств измерений
влажности газов»;
ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений
температуры»
Лист № 7
Всего листов 7
Изготовитель
Акционерное общество «ТЕСТРОН» (АО «Тестрон»),
ИНН 7802166998
Адрес: Российская Федерация, 196084, Санкт-Петербург, Люботинский пр., 8А
Тел.: (812) 380-6200, факс: (812) 380-6202
Е-mail:
Web-сайт:
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт физико-технических и радиотехнических измерений»
(Восточно-Сибирский филиал), (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ»)
ИНН 5044000102
Адрес: Российская Федерация, 664056, г. Иркутск, ул. Бородина, 57, Восточно-
Сибирский филиал ФГУП «ВНИИФТРИ»
Юридический адрес: Российская Федерация, 141570, Московская обл., город
Солнечногорск, рабочий поселок Менделеево, промзона ФГУП ВНИИФТРИ, корпус 11
Тел.: (3952) 46-83-03, факс: (3952) 46-38-48
Е-mail:
Web-сайт:
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г. Номер решения о
прохождении процедуры подтверждения компетентности ПК1-2360 от 21.11.2018.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 23532-02 | Установки для поверки каналов измерения давления | УПКД | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва | 1 год | Перейти |
| 57693-14 | Набор мер коэффициентов передачи и отражения | 85055А | Фирма "Hewlett Packard", США | 1 год | Перейти |
| 50351-12 | Система измерений количества и параметров нефти сырой оперативного узла учета Компании КанБайкал Резорсез Инк, расположенного в точке подключения УДР ЦПС ООО "ЗМБ"Свидетельство заменено на в связи с изменением формы собственности изготовителя | Нет данных | ЗАО "ИПФ "Вектор", г.Тюмень | 1 год | Перейти |
| 29409-05 | Стенды для измерения тормозной силы и проверки эффективности тормозов автотранспортных средств | MB 1000 | Фирма "Beissbarth GmbH", Германия | 1 год | Перейти |
| 33695-07 | Системы повременного учета соединений | СПУС ОСС КВАНТ | ООО "Оборудование средств связи", г.Москва | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
