Набор мер коэффициентов передачи и отражения 85055А, ГРСИ 57693-14
Номер госреестра:
57693-14
Наименование СИ:
Набор мер коэффициентов передачи и отражения
Обозначение типа:
85055А
Производитель:
Фирма "Hewlett Packard", США
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
зав.№ 2815А00495
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 55464
об утверждении типа средств измерений
Лист № 1
Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Набор мер коэффициентов передачи и отражения 85055А
Назначение средства измерений
Набор мер коэффициентов передачи и отражения 85055А (далее – набор мер)
предназначен для воспроизведения единицы волнового сопротивления в коаксиальных
трактах.
Описание средства измерений
Набор мер состоит из согласованной линии передачи с воздушным диэлектриком,
рассогласованной линии передачи с воздушным диэлектриком, аттенюаторов 20 и 50 дБ.
Набор помещен в футляр, предохраняющий меры от повреждения.
Принцип работы согласованной и рассогласованной линий передачи основан на
постоянном нормированном поглощении и отражении проходящей СВЧ мощности.
Согласованная и рассогласованная линии передачи представляют собой четырехполюсник.
Значения коэффициента отражения, фазы и коэффициента передачи линий определяются
геометрическими размерами и длиной однородных и неоднородных участков коаксиального
волновода.
Принцип работы аттенюаторов 20 и 50 дБ основан на нормированном поглощении
проходящей СВЧ мощности. Значения ослабления, коэффициента отражения и фазы
коэффициента передачи определяются параметрами диэлектрических опорных шайб, длиной
однородных участков коаксиального волновода и ослаблением резистивных поглотителей.
Набор мер могут содержать носитель цифровой информации (флэш-карта), содержащий
файлы с данными результатов измерений модулей и фаз коэффициентов отражения и передачи
мер.
Внешний вид наборов мер, приведен на рисунке 1.

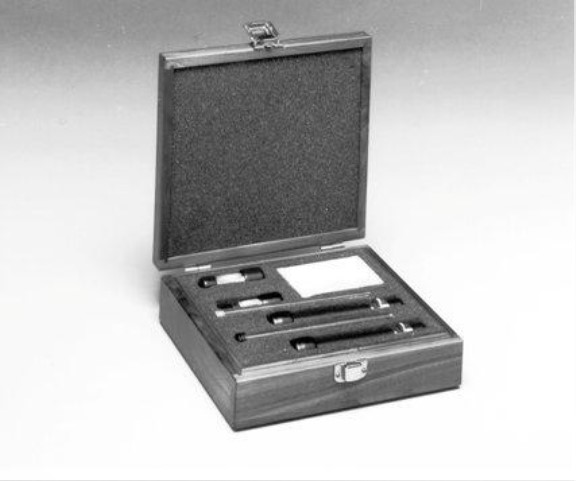

Рисунок 1 - Набор мер коэффициентов передачи и отражения 85055А
Метрологические и технические характеристики
Метрологические и технические характеристики набора мер приведены в таблице 1.
Лист № 2
Всего листов 5
Аттенюатор 20 дБ
Аттенюатор 50 дБ
(устройства)
Значение
Таблица 1
Наименование меры
Наименование характеристики
характ
е
ри
с
тики
Полярность соединителя вилка, розетка
Глубина погружения контакта соединителя, мм
о
т 0,0000 до
0,0076
± 0,75
Пределы допускаемой абсолютной погрешности
ослабления в диапазоне частот от 0 до 18 ГГц, дБ
Пределы допускаемой абсолютной погрешности
фазы коэффициента передачи в диапазоне частот± 5,25°
от 0 до 18 ГГц
Полярность соединителявилка, розетка
Глубина погружения контакта соединителя, мм
о
т 0,0000 до
0,0076
± 2, 5
Пределы допускаемой абсолютной погрешности
ослабления в диапазоне частот от 0 до 18 ГГц, дБ
Пределы допускаемой абсолютной погрешности
фазы коэффициента передачи в диапазоне частот± 50,49°
от 0 до 18 ГГц
Полярность соединителявилка, розетка
Смещение центра воздушной линии, мм
о
т минус 0,0025
до 0,0100
7,000 ± 0,004
124,873 ± 0,025
3,040 ± 0,025
124,873
ОтрезокДопускаемые значения внутреннего диаметра
воздушной линии свнешнего проводника, мм
волновым
Допускаемые значения длины внешнего
сопротивлением
пр
ово
дника, мм
50 Ом
Допускаемые значения внешнего диаметра
внутреннего проводника, мм
Допускаемые значения длины внутреннего
-
0,0100
проводника, мм
+
0,0025
Полярность соединителя вилка, розетка
Смещение центра воздушной линии, мм
о
т минус 0,0025
до 0,0100
7,000 ± 0,004
проводника, мм
3,010 ± 0,008
4,613 ± 0,005
74,930 ± 0,019
25,002 ± 0,05
Допускаемые значения внутреннего диаметра
внешнего проводника, мм
Отрезок
Допускаемые значения длины внешнего
124,873 ± 0,025
воздушной линии сДопускаемые значения внешнего диаметра «d»
волновымвнутреннего проводника, мм
с
опротивл
е
нием
Допускаемые значения внешнего диаметра «d
1
»
25 Ом
внутреннего проводника, мм
124,873
Допускаемые значения длины «l
1
» внутреннего
проводника, мм
Допускаемые значения длины «l
2
» внутреннего
проводника, мм
Допускаемые значения длины внутреннего
-
0,0100
проводника, мм
+
0,0025
Доверительные границы абсолютной погрешности мер ККО (комплексный коэффициент отражения) при
доверительной вероятности 0,95, в зависимости от номинального значения и частоты составляют:
d
|Sii|
= (5 - 50)
×
10
-3
по модулю ККО и
d
j
Sii
= (0,5 - 5)
°
по фазе ККО.
Лист № 3
Всего листов 5
Доверительные границы абсолютной погрешности мер ККП (комплексный коэффициент передачи) при
доверительной вероятности 0,95, в зависимости от номинального значения и частоты составляют:
d
|Sij|
= (0,005 - 4)
×
10
-2
по модулю ККП и
d
j
Sij
= (0,5 - 5)
°
по фазе ККП;
Условия эксплуатации набора мер приведены в таблице 2.
Таблица 2
Значение
Наименование характеристики
характ
е
р
и
ст
и
ки
Нормальные условия эксплуатации:
- температура окружающего воздуха, ºС23
Рабочие условия эксплуатации:
- температура окружающего воздуха, ºС 23 ± 3
- относительная влажность воздуха при температуре до 25 ºС, % до 95
Знак утверждения типа
Знак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации
типографским или компьютерным способом и на верхнюю крышку футляра набора мер в виде
наклейки.
Комплектность средства измерений
- аттенюатор 20 дБ – 1 шт.;
- аттенюатор 50 дБ – 1 шт.;
- внешний проводник отрезка воздушной линии 50 Ом – 1 шт.;
- внутренний проводник отрезка воздушной линии 50 Ом – 1 шт.;
- внешний проводник отрезка воздушной линии 25 Ом – 1 шт.;
- внутренний проводник отрезка воздушной линии 25 Ом – 1 шт.;
- футляр – 1 шт.;
- руководство по эксплуатации – 1 шт.;
- методика поверки – 1 шт.
Поверка
осуществляется в соответствии с документом 651-13-73МП «Набор мер коэффициентов
передачи и отражения 85055А. Методика поверки», утвержденным первым заместителем
генерального директора – заместителем по научной работе ФГУП «ВНИИФТРИ» в мае 2014 г.
Основные средства поверки:
- рабочий эталон единиц комплексного коэффициента передачи и отражения в
коаксиальных трактах ГЭТ 75-2001: расширенная неопределенность передачи единиц
комплексного коэффициента отражения (мнимая и действительная части) в тракте типа N:
0,003 – 0,026; в тракте типа 3,5 мм: 0,004 – 0,03; в тракте типа 2,4 мм: 0,006 – 0,032; в тракте
типа 1,85 мм 0,01 – 0,05; расширенная неопределенность передачи единиц комплексного
коэффициента передачи (мнимая и действительная части) в тракте типа N: 0,00004 – 0,007; в
тракте типа 3,5 мм: 0,00005 – 0,01; в тракте типа 2,4 мм: 0,0001 – 0,017; в тракте типа 1,85 мм
0,0002 – 0,02;
- мультиметр цифровой Fluke 8846А: диапазон измерений сопротивления постоянному
току от 10 Ом до 100 Ом, пределы допускаемой погрешности измерений ± 0,012 %;
- измеритель крутящего момента силы цифровой SRTT (№ 42672-09): номинальные
измеряемые значения 0,90 и 1,35 Н·м, пределы допускаемой относительной погрешности
± 4 %;
- комплект для измерений соединителей коаксиальных (КИСК-7 и КИСК-3,5): пределы
допускаемой абсолютной погрешности измерений присоединительных размеров ± 0,01 мм;
- прибор однокоординатный для измерений длины Precimar LINEAR 400 (№ 37063-08):
диапазон измерений от 9 до 420 мм, предел допускаемой абсолютной погрешности измерений
± (0,7 + L/1000) мкм, где L – измеряемое значение в мм;
Лист № 4
Всего листов 5
- микрометры цифровые «MICRON» (№ 32510-06): диапазон измерений от 0 до 200 мм,
пределы допускаемой погрешности измерений ± 3 мкм;
- прибор для измерений отклонений от круглости MarForm MMQ 200 (№ 41036-09):
диапазон перемещений по горизонтали 150 мм, диапазон измерений 1000 мкм, пределы
допускаемой абсолютной погрешности измерений 0,03 мкм;
- микроскоп сканирующий интерференционный белого света Zygo NewView 6200
(№ 44714-10): диапазон измерений от 0 до 203 мм, предел допускаемой абсолютной
погрешности измерений от ± 0,43 до ± 306 мкм в зависимости от выбранного поддиапазона
измеряемых значений.
85052D,
85058V.
Сведения о методиках (методах) измерений
Наборы мер коэффициентов передачи и отражения 8554D, 85032F, 8554B
,
85033E , 85052B
,
85056D, 85056A
,
85058E, 85058B, 85055A, 85053B, 85057B,
Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к набору мер
коэффициентов передачи и отражения
ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных приборов.
Присоединительные размеры.
ГОСТ РВ 51914-2002 Элементы соединения СВЧ трактов электронных измерительных
приборов. Присоединительные размеры.
ГОСТ Р 8.597-2003 Нагрузки коаксиальные. Методика поверки.
IEEE Std 287™-2007 IEEE Standard for Precision Coaxial Connectors (DC to 110 GHz).
Техническая документация изготовителя.
Рекомендации по областям применения в сфере государственного регулирования
обеспечения единства измерений
Выполнение работ и оказание услуг по обеспечению единства измерений при поверке
анализаторов электрических цепей векторных и измерителей комплексных коэффициентов
передачи и отражения в коаксиальных трактах N-типа; 3,5 мм; 2,4 мм; 1,85 мм.
Изготовитель
Фирма «Hewlett-Packard», США
1400, Fountain Grove Parkway, MS 2US-A Santa Rosa, CA 95403
тел. (65) 6375-8100
Заявитель
Обществосограниченнойответственностью«АджилентТехнолоджиз»(ООО
«Аджилент Технолоджиз»), г. Москва
Юридический адрес: 113054, г. Москва, Космодаминская наб., 52, стр 1
Почтовый адрес: 113054, г. Москва, Космодаминская наб., 52, стр 1
Телефон: (459) 274-14-88
Факс: (495) 577-10-41
Лист № 5
Всего листов 5
Испытательный центр
Федерального государственного унитарного предприятия «Всероссийский научно-
исследовательский институт физико-технических и радиотехнических измерений»
(ФГУП «ВНИИФТРИ»).
Юридический адрес: 141570, Московская область, Солнечногорский р-н, городское
поселение Менделеево, Главный лабораторный корпус.
Почтовый адрес: 141570, Московская область, Солнечногорский р-н, п/о Менделеево.
Телефон: +7(495)526-63-00, факс: +7(495)526-63-00.
E-mail:
.
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 07.10.2013 г.
Заместитель Руководителя
Федерального
агентства по техническому
регулированию и метрологииФ.В. Булыгин
«___»______________2014 г.
М.п.
