Номер госреестра:
83654-21
Наименование СИ:
Весы электронные
Обозначение типа:
ФОРТ-П
Производитель:
Общество с ограниченной ответственностью "Формула Т" (ООО "Формула Т"), г. Ростов-на-Дону
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.11.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «12» ноября 2021 г. № 2536
Лист № 1
Регистрационный № 83654-21Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Весы электронные ФОРТ-П
Назначение средства измерений
Весы электронные ФОРТ-П предназначены для определения массы различных товаров
в статическом режиме взвешивания.
Описание средства измерений
Принцип действия весов электронных ФОРТ-П(далее весов или ФОРТ-П) основывается
на преобразовании деформации упругих элементов весоизмерительных тензорезисторных
датчиков, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый
электрический сигнал, изменяющийся пропорционально массе груза. Далее аналоговый
электрический сигнал от датчиков поступает на вторичный преобразователь (индикатор или
устройство весоизмерительное), имеющий аналогово-цифровой преобразователь.
В индикаторе сигнал обрабатывается, и значение массы груза с указанием цены и
стоимости отображается на цифровом табло (для моделей ФОРТ-П 605Ф применимо
отображение только массы груза).
Весы представляют собой цельную конструкцию, включающую в себя грузоприемное
устройство с датчиками весоизмерительными тензорезисторными консольного типа, фирмы
LCD Control Technology Co., Ltd., производства Китай или фирмы MARVEL Co., Ltd.
производства Китай, и электронную часть (индикатор). Электронная часть осуществляет
обработку измерительного сигнала,поступающего от тензодатчика, и представление результата
взвешивания с указанием стоимости на основном дисплее, расположенном на стойке.
Весы электронные ФОРТ-П выпускаются в пяти модификациях, отличающихся набором
дополнительных функций, внешним видом, пределами взвешивания, метрологическими
характеристиками. Модификация весовФОРТ-П605Ф отличается отсутствием функции задания
цены и определения стоимости.
Обозначение модификаций весов: ФОРТ-П ХХХ (Z; d; W) -N-Ф, где:
ФОРТ-П - наименование типа весов;
ХХХ - номер модификации (отличаются набором дополнительных функций);
W - размер платформы;
Z - значение Max в килограммах;
d - цена деления в граммах;
N - тип индикатора (LCD и LED);
Ф - модификация без расчета стоимости, фасовочная.
Общий видвесов электронных ФОРТ-Пи маркировочной таблички представлены на
рисунках 1 и 2.
Лист № 2
Всего листов 6
ФОРТ-П 531
ФОРТ-П 605Ф
ФОРТ-П 836

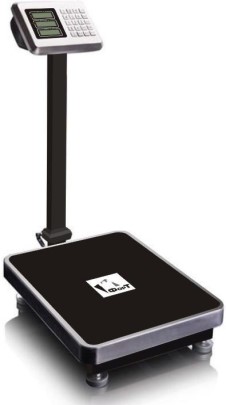

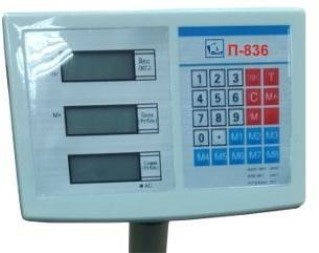

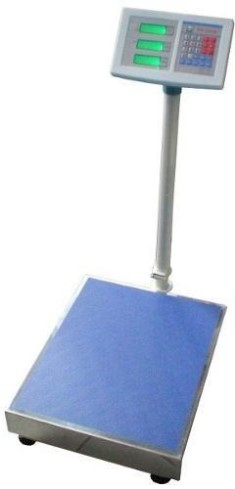

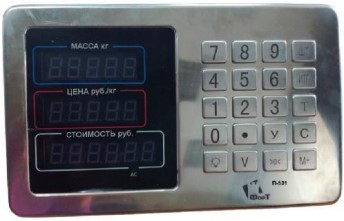

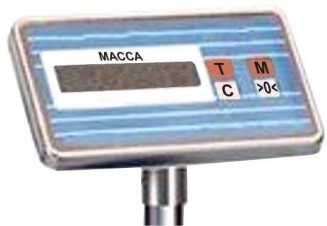

Рисунок 1 - Общий вид весов электронных ФОРТ-П
Лист № 3
Всего листов 6

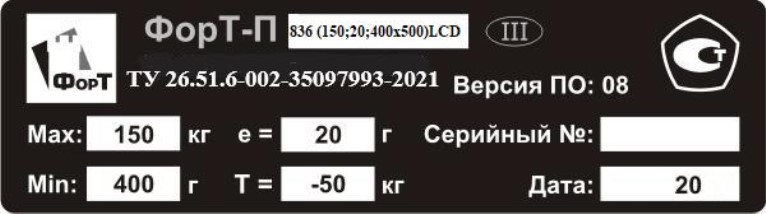

Рисунок 2 - Общий вид маркировочной таблички
Маркировка весов выполнена в виде таблички, закрепленной на боковой стенке корпуса
весов, на которой нанесены следующие данные (в скобках указаны соответствующие пункты
ГОСТ OIML R 76-1-2011):
-
знак утверждения типа;
-
обозначение модификации весов в виде «ФОРТ-П ХХХ (Z; d; W) -N-Ф»;
-
класс точности весов по ГОСТ OIML R 76-1-2011 в виде «(III)»;
-
значение максимальной нагрузки (Т.3.1.1) в виде Мах: ……;
-
значение минимальной нагрузки (Т.3.1.2) в виде Min..........;
-
цена поверочного деления (Т.3.2.3) в виде е =.........;
-
максимальное значение диапазона
выборки массы тары (7.1.2) в виде Т =.........;
-
серийный номер;
-
год (дата) выпуска;
-
обозначение технических условий;
-
наименование (товарный знак) предприятия-изготовителя.
На электронной плате весов располагается «джампер», который необходимо переставить
для перехода весов в режим «калибровка».
Для защиты весов от несанкционированной настройки
и вмешательства, которые могут привести к искажению результатов измерений, весы пломбируются
клеймом поверителя (знак поверки).
Ограничение доступа к «джамперу» осуществляется
пломбировкой корпуса индикатора. Пломбы должны быть расположены в конструктивных
углублениях корпуса индикатора весоизмерительного на винтах, соединяющих его нижнюю и
верхнюю части. Пломбировке подлежат минимум два винта, расположенные диагонально друг
относительно друга. Пример мест пломбировки (нанесения знака поверки) представлен на
рисунке 3.

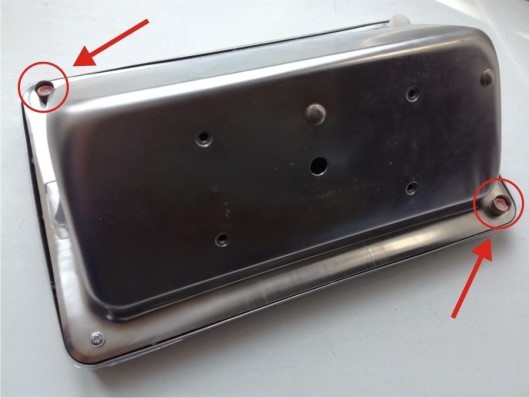

Рисунок 3 - Схема пломбировки от несанкционированного доступа
Лист № 4
Всего листов 6
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным, используется в
стационарной (закрепленной) аппаратной части с определенными программными средствами.
Защита ПО и измерительной информации от преднамеренных и непреднамеренных
воздействий соответствует требованиям ГОСТ OIML R 76-1-2011 п. 5.5.1 «Устройства со
встроенным программным обеспечением». ПО не может быть модифицировано или загружено
через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Защита от несанкционированного доступа к настройкам и данным измерений
обеспечивается невозможностью изменения ПО без применения специализированного оборудования
производителя.
Дляпредотвращениявоздействийизащитызаконодательноконтролируемых
параметров служат скрытая кнопка («джампер») для доступа к меню калибровки.
Идентификационным признаком ПО служит номер версии, который отображается на
дисплее индикатора при включении весов.
Уровень защиты от преднамеренных и непреднамеренных воздействий соответствует
уровню «высокий»в соответствии с Р 50.2.077-2014. Идентификационные данные ПО приведены
в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки)Значение
Идентификационное наименование ПОПО-Форт
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
для моделей ФОРТ-П 83607
для моделей ФОРТ-П 53108
для моделей ФОРТ-П 60509
-
Метрологические и технические характеристики
Класс точности весов по ГОСТ OIML R 76-1-2011средний (III).
Обозначение модификации весов, максимальная нагрузка (Max), минимальная нагрузка
(Min), поверочный интервал весов (е), действительная цена деления (d), число поверочных
интервалов весов (n) и размеры грузоприемного устройства (ГПУ) приведены в таблице 2.
ФОРТ-П 836 (Z;d;W)-N
ФОРТ-П 531 (Z;d;W)-N
ФОРТ-П 605 (Z;d;W)-N-[Ф]
20
7500
50
6000
20/50
3000/3000
50/100
3000/3000
Таблица 2 - Перечень модификаций и основных характеристик весов
Модификация
Max, кг Min, кг
d=e, г
n
600,2
10
6000
1500,4
3001,0
ФОРТ-П 531 (Z;d;W)-N
ФОРТ-П 836 (Z;d;W)-N
600 2,0
30/60 0,2
100
10/20
6000
3000/3000
60/1500,4
150/3001,0
300/6002,0
100/200
3000/3000
ГПУ
(длина×ширина),
мм
300×400, 400×500
400×500, 450×600,
600×800
400×500, 450×600,
600×800
450×600, 600×800
300×400, 400×500
400×500, 450×600,
600×800
400×500, 450×600,
600×800
450×600, 600×800
Лист № 5
Всего листов 6
±0,25
от -10 до +40
±0,5 (1,0)
±1,0 (2,0)
±1,5 (3,0)
1,4
±0,5
Таблица 3 - Метрологические характеристики весов
Пределы допускаемой погрешности при первичной поверке
(в эксплуатации) в единицах цены поверочного деления (е):
от Min до 500е включ.
св. 500е до 2000е включ.
св. 2000е до Max включ.
Пределы допускаемой погрешности устройства установки нуля,
в поверочных делениях е, не более
Реагирование (порог чувствительности), в поверочных делениях е
Невозврат к нулю, в поверочных делениях е
Предписанные предельные значения температуры
(п. 3.9.2.1 ГОСТ OIML R 76-1-2011), °С
от 187 до 242
от 3,6 до 4,4
от 49 до 51
15
50
Таблица 4 - Технические характеристики весов
Параметры электропитания:
-
от сети переменного тока, В
-
от аккумуляторных батарей, В
-
частота переменного тока, Гц
Потребляемая мощность, В·А, не более
Масса весов, кг, не более
Габаритные размеры весов, мм, не более:
-
длина
-
ширина
-
высота
Вероятность безотказной работы за 2000 ч
Средний срок службы, лет, не менее
1000
700
200
0,9
3
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на боковой стенке индикатора весов,
и на титульный лист эксплуатационной документации методом типографской печати.
Комплектность средства измерений
Таблица 5 - Комплектность средства измерений
НаименованиеОбозначение
Весы электронные товарные ФОРТ-П
Паспорт
26.51.6-002-35097993-2021 ПС
Руководство по эксплуатации
26.51.6-002-35097993-2021 РЭ
Комплект упаковки
-
Количество
1 шт.
1 экз.
1 экз.
1 шт.
Сведения о методиках (методах) измерений
приведены в разделе 7 руководства по эксплуатации.
Нормативныеитехническиедокументы, устанавливающие требования к весамэлектронным
ФОРТ-П
ГОСТ OIML R 76-1-2011 «Весы неавтоматического действия. Часть 1. Метрологические
и технические требования. Испытания».
Приказ Росстандарта № 2818 от 29.12.2018 г. «Об утверждении Государственной
поверочной схемы для средств измерения массы».
ТУ 26.51.6-002-35097993-2021 «Весы электронные ФОРТ-П. Технические условия»
Лист № 6
Всего листов 6
Изготовитель
Общество с ограниченной ответственностью «Формула Т» (ООО «Формула Т»)
ИНН: 6168105283
Адрес: 344033, Россия, Ростовская область, г. Ростов-на-Дону, пер. Пржевальского, д. 53
Тел: (863) 226-07-18
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации, метрологии и испытаний в Ростовской области» (ФБУ «Ростовский ЦСМ»)
Адрес: 344000, Россия, Ростовская область, г. Ростов-на-Дону, пр. Соколова, 58/173
Телефон: (863)290-44-88, факс: (863)291-08-02
E-mail:
Аттестат аккредитации ФБУ «Ростовский ЦСМ» по проведению испытаний средств
измерений в целях утверждения типа № 30042-13 от 16.12.2014
