Комплексы контроля акустического шума автоматизированные EcoFlight 14.11, ГРСИ 83653-21
Номер госреестра:
83653-21
Наименование СИ:
Комплексы контроля акустического шума автоматизированные
Обозначение типа:
EcoFlight 14.11
Производитель:
Общество с ограниченной ответственностью "Центр Экологической Безопасности Гражданской Авиации" (ООО "ЦЭБ ГА"), г. Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
12.11.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «12» ноября 2021 г. № 2536
Лист № 1
Регистрационный № 83653-21Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы контроля акустического шума автоматизированные EcoFlight 14.11
Назначение средства измерений
Комплексы контроля акустического шума автоматизированные EcoFlight 14.11 (далее –
комплексы) предназначены для создания пунктов контроля шума, обеспечивающих
непрерывные долговременные измерения значений уровней звука и звукового давления.
Описание средства измерений
Принцип действия комплексов основан на преобразовании звука конденсаторным
микрофоном в электрический сигнал с последующей обработкой встроенными фильтрами,
среднеквадратичным детектором и частотной коррекции для измерений уровней звука и
уровней звукового давления в октавных и третьоктавных полосах частот.
Конструктивно комплекс состоит из измерительного блока, измерительного микрофона
с ветрозащитой, блока питания и устройства позиционирования.
Комплексы имеют стационарное (для размещения внутри помещений) и мобильное
всепогодное исполнения. Опционально комплексы могут комплектоваться блоком сбора и
передачи информации с GSM-модулем.
Комплексы позволяют измерять:
среднеквадратичные, максимальные, минимальные и пиковые уровни звука с
частотными (А, С, Z) и временными (S, F, I) коррекциями;
среднеквадратичные, максимальные, минимальные и пиковые уровни звукового
давления в октавных и третьоктавных частотных полосах с временными коррекциями S, F и I.
Серийный номер, идентифицирующий каждый экземпляр комплексов, наносится на
измерительный блок.
Нанесение знака поверки на комплексы не предусмотрено.
Общий вид комплекса представлен на рисунке 1.
Пломбирование комплексов не предусмотрено.
Лист № 2
Всего листов 6
1 - измерительный блок
2 – всепогодный микрофон
3 - всепогодный корпус с герметичными кабельными вводами стандарта XLR и сети 220В
SP2113/P3 1C
4 - штатив с креплением микрофона
5 - кабель микрофонный удлинительный
6 - флэш-накопитель microSD 8GB
7 - кабель силовой для сети 220В с разъемом SP2113/P3 1C
8 - блок бесперебойного питания
9 - аккумуляторная батарея
10 - блок сбора и передачи информации с GSM-модулем
11 - АЗН-В-приёмник
12 - погодная станция

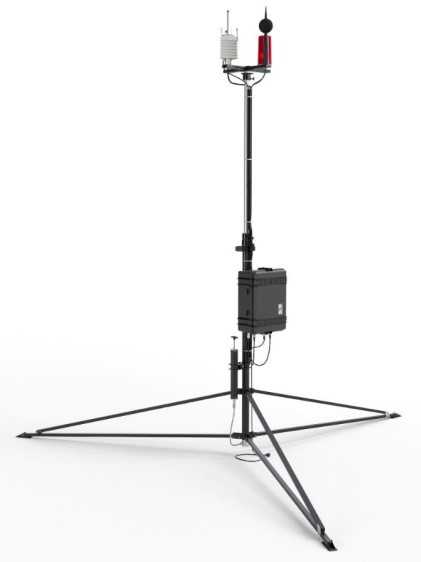

Рисунок 1 – Общий вид комплекса в мобильном исполнении
7
23
9
510
4
611
812
1 Место нанесения
серийного номера
Лист № 3
Всего листов 6

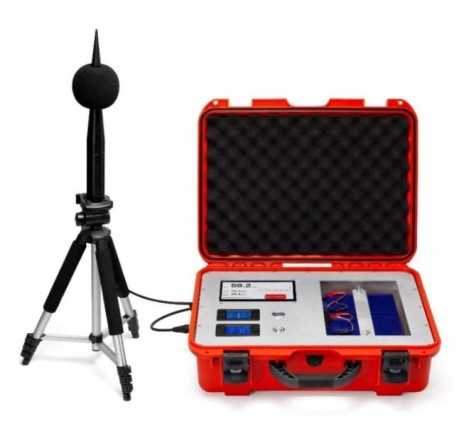

Рисунок 2 – Общий вид комплекса в стационарном исполнении
Программное обеспечение
Для управления режимами работы комплекса и обработки измерительных сигналов
применяется встроенное программное обеспечение (далее - ПО) «EF Firmware».
Уровень защиты ПО «низкий» в соответствии с Р 50.2.077-2014.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Значение
EF Firmware
не ниже v.4.20
–
1 - измерительный блок
2 - микрофон
3 - настенный шкаф с герметичными кабельными вводами стандарта XLR и сети 220В
SP2113/P3 1C
4 - штатив с креплением микрофона
5 - кабель микрофонный удлинительный
6 - флэш-накопитель microSD 8GB
7 - блок бесперебойного питания
8 - аккумуляторная батарея
9 - блок сбора и передачи информации с GSM-модулем
10 - АЗН-В-приёмник
11 - погодная станция
2
5
4
89
1
36
7
1011
0
Лист № 4
Всего листов 6
Метрологические и технические характеристики
Значение
от 24 до 137
от 27 до 137
от 5 до 20000
Таблица 2 – Метрологические характеристики
Наименование характеристики
Рабочий диапазон измерений уровня звука
- для частотной коррекции А, дБА
- для частотной коррекции С, дБС
Рабочий диапазон частот при измерениях звука при допустимой
неравномерности частотной характеристики ±3 дБ, Гц
Пределы допускаемой относительной погрешности измерений
звукового давления на опорной частоте 1000 Гц, дБ
Уровень собственных шумов, дБА, не более
Частотная коррекция
Временная коррекция
Диапазон частот цифровых октавных фильтров, Гц
Диапазон частот третьоктавных фильтров, Гц
±0,7
17
A, C, Z
S, F, I
от 8,0 до 16000
от 6,3 до 20000
Значение
540
420
220
9
от 207 до 253
от 49,8 до 50,2
Таблица 3 – Основные технические характеристики
Наименование характеристики
Габаритные размеры, см, не более
длина
ширина
высота
Масса, кг, не более
Параметры электрического питания
напряжение переменного тока, В
частота переменного тока, Гц
Условия эксплуатации
температура окружающего воздуха, °С
относительная влажность окружающего воздуха, %, не более
атмосферное давление, кПа
от -35 до +55
от 25 до 90 без
конденсации
от 65 до 108
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность средства измерений
Количество
Таблица 3 – Комплектность комплексов в мобильном всепогодном исполнении
НаименованиеОбозначение
1 Комплексы контроля акустического шума
автоматизированные(мобильноевсепогодноеEcoFlight 14.11M
исполнение) в составе:
1.1 Измерительный блок -
1.2 Всепогодный микрофон -
1 шт.
1 шт.
Лист № 5
Всего листов 6
-
1 шт.
1 шт.
1 шт.
1 шт.
-
-
-
-
1 шт.
1 шт.
1 шт.
-
-
-
Обозначение
Количество
Продолжение таблицы 3
Наименование
1.3Всепогодныйкорпуссгерметичными
кабельными вводами стандарта XLR и сети 220В
SP2113/P3 1C
1.4 Штатив с креплением микрофона
1.5 Кабель микрофонный удлинительный
1.6 Флэш-накопитель microSD 8GB
1.7 Кабель силовой для сети 220В с разъемом
SP2113/P3 1C
1.8 Блок бесперебойного питания
1.9 Аккумуляторная батарея
1.10 Блок сбора и передачи информации с GSM-
модулем
1.11 АЗН-В-приёмник
1.12 Погодная станция
2 Руководство по эксплуатации
1 шт.*
1 шт.*
1 шт.*
1 экз.
-
-
ГБТВ.26.51.66.190.001Р
Э
-
1 экз.
3 Паспорт
* Опция
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
1 шт.
Количество
1 шт.*
1 шт.*
1 шт.*
1 экз.
1 экз.
Таблица 4 – Комплектность комплексов в стационарном исполнении
НаименованиеОбозначение
1 Комплексы контроля акустического шума
автоматизированные (стационарное исполнение)EcoFlight 14.11S
в составе:
1.1 Измерительный блок-
1.2 Микрофон-
1.3 Настенный шкаф с герметичными кабельными
вводами стандарта XLR и сети 220В SP2113/P3-
1C
1.4 Штатив с креплением микрофона-
1.5 Кабель микрофонный удлинительный-
1.6 Флэш-накопитель microSD 8GB-
1.7 Блок бесперебойного питания-
1.8 Аккумуляторная батарея-
1.9 Блок сбора и передачи информации с GSM--
модулем
1.10 АЗН-В-приёмник -
1.11 Погодная станция -
2 Руководство по эксплуатацииГБТВ.26.51.66.190.001РЭ
3 Паспорт -
* Опция
акустического шума
по эксплуатации
Сведения о методиках (методах) измерений
приведенывразделе3документа«Комплексконтроля
автоматизированный EcoFlight14.11.Руководство
ГБТВ.26.51.66.190.001РЭ».
Лист № 6
Всего листов 6
Нормативные и технические документы, устанавливающие требования к комплексам
контроля акустического шума автоматизированным EcoFlight 14.11
ГОСТ Р 53188.1-2019 ГСИ. Шумомеры. Часть 1. Технические требования
ГОСТ Р 8.714-2010 ГСИ. Фильтры полосовые октавные и на доли октавы. Технические
требования и методы испытаний
Приказ Росстандарта № 2537 от 30 ноября 2018 г. «Об утверждении государственной
поверочной схемы для средств измерений звукового давления в воздушной среде и
аудиометрических шкал»
«Комплекс контроля акустического шума автоматизированный EcoFlight 14.11.
Технические условия ГБТВ.26.51.66.190.001ТУ».
Изготовитель
Общество с ограниченной ответственностью «Центр Экологической Безопасности
Гражданской Авиации» (ООО «ЦЭБ ГА»)
ИНН 7719409772
Адрес: 111250, г. Москва, ул. Красноказарменная, д. 14а, к. 2, нп 25
Телефон (факс): +7 (495) 361-01-61
Web-сайт: www.ecoflight.ru
Е-mail: eco@ecoflight.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательскийинститутфизико-техническихирадиотехническихизмерений»
(ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево,
промзона ФГУП «ВНИИФТРИ»
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Аттестат аккредитации по проведению испытаний средств измерений в целях
утверждения типа № 30002-13 от 11.05.2018
Готовы поверить данное средство измерений.
