Системы измерений передачи данных Cisco VPC, ГРСИ 83255-21
Номер госреестра:
83255-21
Наименование СИ:
Системы измерений передачи данных
Обозначение типа:
Cisco VPC
Производитель:
Фирма Cisco Systems, Inc., США
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.09.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «27» сентября 2021 г. № 2116
Лист № 1
Регистрационный № 83255-21Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Системы измерений передачи данных Cisco VPC
Назначение средства измерений
Системы измерений передачи данных Cisco VPC предназначены для измерений
количества информации (передачи данных) с целью получения исходных данных при учете
объема оказанных услуг электросвязи операторами связи.
Описание средства измерений
Системы измерений передачи данныхCisco VPC (далее – СИПД) являются
функциональными системами, входящими в состав оборудованияCisco Virtualized Packet Core
(VPC) производства фирмы Cisco Systems, Inc., США, выполняющего при коммутации сетей
подвижной радиотелефонной связи следующие функции: измерение количества переданной
информации;сбор и хранение учетной информации;анализ запросов и сортировкапо категориям
сервисов, статистическая обработка данных о сервисах; передача учетной информации в
автоматическую систему расчетов и на внешний носитель.
Принцип действия СИПД основан на регистрации IP-адреса абонента и данных
измерений количества переданной информации.
Оборудование Cisco VPC размещается в защищенном от несанкционированного доступа
шкафу, на который наносится наклейка со знаком утверждения типа. Общий вид оборудования
Cisco VPC представлен нарисунке 1. Заводскиеномера средств измерений наносятся набоковую
панель конструктивных блоков, вставляемых в стойки шкафа для размещения оборудования
Cisco VPC, в форме наклеек с цифро-буквенным обозначением номера.

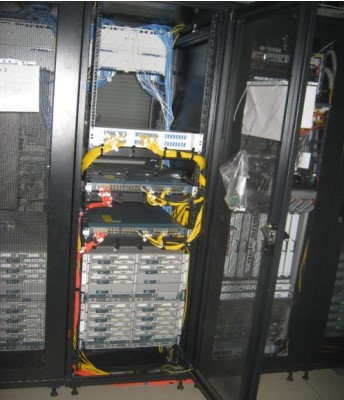

Рисунок 1 - Общий вид оборудования Cisco VPC
Место для нанесения знак
утверждения типа
Лист № 2
Всего листов 3
Программное обеспечение
Программное обеспечение (ПО) оборудования CISCO VPC не содержит выделенной
части ПО для СИПД. Идентификационные данные ПО приведены в таблице 1.
Таблица 1
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровые идентификаторы ПО
Другие идентификационные данные
Значение
Cisco VPC StarOS
21
отсутствуют
отсутствуют
ПО оборудования Cisco VPC защищено от непреднамеренных и преднамеренных
изменений.Защитаотнесанкционированногодоступаобеспечиваетсяразмещением
оборудования Cisco VPC в отдельном охраняемом помещении. Режим охраны и доступа к
оборудованию Cisco VPC определяется нормативными документами Минкомсвязи России.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню
защиты «средний» по Р 50.2.077-2014.
Метрологические и технические характеристики
Метрологические и основные технические характеристики приведены в таблице 2.
Значение
±1
от 1 до 3600
±1
Таблица 2– Метрологические характеристики СИПД
Наименование характеристики
Пределы допускаемой разности (расхождения) шкалы времени СИПД
относительно национальной шкалы времени UTC(SU), с
Диапазон измерений сеанса передачи данных, с
Пределы допускаемой погрешности сеанса передачи данных, с
Пределы допускаемой абсолютной погрешности измерений количества
информации (К), байт:
- при К менее или равно 100 кбайт
- при К более 100 кбайт
Условия эксплуатации
±10
±1 ∙10
-4
К
По группе 2
ГОСТ 22261-94
Требования к таким характеристикам, как габаритные размеры, масса, напряжение
питания и потребляемая мощность отсутствуют, так как СИПД Cisco VPC является
функциональной частью комплекса оборудования Cisco VPC.
Знак утверждения типа
Знак утверждения типа наносится в виде наклейки на лицевую панель маршрутизаторов
и на титульный лист руководства по эксплуатации.
Наименование
Обозначение
Комплектность средства измерений
Количество,
шт./экз.
Система измерений передачи данных Cisco VPC
Руководство по эксплуатации
Методика поверки
Паспорт
-
CiscoVPC.2021 РЭ
CiscoVPC.2021 МП
CiscoVPC.2021 ПС
1
1
1
1
Сведения о методиках (методах) измерений
приведены в разделе 2 руководства по эксплуатации CiscoVPC.2021 РЭ.
Лист № 3
Всего листов 3
Нормативные документы, устанавливающие требования к системам измерений передачи
данных Cisco VPC
ГОСТ Р 8.873-2014 ГСИ. Государственная поверочная схема для технических систем и
устройств с измерительными функциями, осуществляющих измерения объёмов (количества)
цифровой информации (данных), передаваемых по каналам интернет и телефонии
Изготовитель
Фирма Cisco Systems, Inc., США
Адрес: 170, Вест Тасман Драйв, Сан Хосе, Калифорния, 95134-1706, США
Телефон (факс): +1(408) 526-4000
Испытательный центр
Общество с ограниченной ответственностью «Координационно-информационное
агентство» (ООО «КИА»)
Адрес: 109029, г. Москва, Сибирский проезд, д. 2, стр.11
Телефон (факс): +7(495) 737-67-19
E-mail: info@trxline.ru
Аттестат аккредитации ООО «КИА»на право проведения испытаний средств измерений
в целях утверждения типа № RA.RU.310671 выдан 22.05.2015 г.
