Сеть базисная опорная активная "Сеть дифференциальных геодезических станций Тюменской области", ГРСИ 83256-21

Смотреть ГРСИ
83255-21

Номер госреестра:

83256-21

Наименование СИ:

Сеть базисная опорная активная

Обозначение типа:

"Сеть дифференциальных геодезических станций Тюменской области"

Производитель:

Акционерное общество "Терминал-Рощино" (АО "Терминал-Рощино"), г. Тюмень

Межповерочный интервал:

2 года

Сведения о типе СИ:

Заводской номер

Заводской номер:

001

Описание типа:

Скачать
описание типа СИ

Методика поверки:

Скачать
методику поверки СИ

Поверка<br>Аккредитованная лаборатория<br>8(812)209-15-19, info@saprd.ru

Поверка
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru

К сожалению, комментарии пока что отсутствуют. Вы можете быть первым. Оставить комментарий:

Описание типа средства измерения: Читать в отдельном окне

Untitled document

УТВЕРЖДЕНО

приказом Федерального агентства

по техническому регулированию

и метрологии

от «27» сентября 2021 г. № 2114

Лист № 1

Регистрационный № 83256-21Всего листов 5

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ

Сеть базисная опорная активная «Сеть дифференциальных геодезических стан-

ций Тюменской области»

Назначение средства измерений

Сеть базисная опорная активная «Сеть дифференциальных геодезических станций Тю-

менской области» (далее – сеть) предназначена для закрепления на местности, хранения и пе-

редачи с заданной точностью систем координат и длин базисов на территории Тюменской об-

ласти.

Описание средства измерений

Принцип действия сети основан на использовании метода относительного пози-

ционирования по ГОСТ Р 53606-2009. Дифференциальные геодезические станции производят

непрерывный прием навигационных сигналов глобальных навигационных спутниковых си-

стем, измерения их параметров, первичную обработку с использованием встроенного про-

граммного обеспечения (далее – ПО) и запись результатов, которые по каналам связи переда-

ются в вычислительный центр (далее – ВЦ). ВЦ по результатам измерений станций с помощью

специального ПО определяет в режиме постобработки точные координаты пунктов сети в за-

данной системе координат и значения базисов.

Передача координат сетью осуществляется либо путем предоставления потребителю

координат отдельных пунктов и измерительной информации с них для самостоятельной по-

стобработки, либо путем организации прямого доступа аппаратуры потребителя к коррек-

тирующей информации в реальном времени, либо по запросу пользователя формирует вирту-

альную базовую станцию (VRS), с которой генерируются корректирующие поправки.

Конструктивно сеть представляет собой совокупность распределенных на территории

Тюменской области опорных базисных геодезических пунктов, оснащенных непрерывно дей-

ствующими дифференциальными геодезическими станциями, в комплект которых включены

геодезические приемникисигналов глобальных навигационных спутниковых систем

ГЛОНАСС и GPS, и ВЦ, соединенного с опорными станциями проводными и/или беспровод-

ными каналами связи.

В состав сети входят:

- двадцать шесть опорных базисных геодезических пунктов класса СГС-1 с располо-

женными на них постоянно действующими дифференциальными геодезическими станциями

на территории Тюменской области, размещенных в населенных пунктах Абатское, Армизон-

ское, Бердюжье, Голышманово, Демьянское, Исетское, Казанское, Кальчинское месторожде-

ние, Демьянское, Нижняя Тавда, Сладково, Сорокино, Упорово, Юргинское, Усть-Тегуское

месторождение, Тямкинское месторождение, Аромашево, Вагай, Викулово, Ишим, Омутин-

ское, Тюмень, Тобольск, Уват, Ялуторовск, Ярково;

- ВЦ, расположенный в г. Тюмень и на виртуальном сервере ВЦ;

- аппаратура и каналы связи для обмена информацией между ВЦ, опорными станциями

и пользователями.

Лист № 2

Всего листов 5

Опорные геодезические пункты оборудованы GNSS-станциями опорными спутнико-

выми геодезическими многочастотными Trimble NetR9, из них десять GNSS-станций состав-

ляют эталонный комплект GNSS-станций опорных эталонных Trimble NetR9-1, предназначен-

ный для поверки сети.

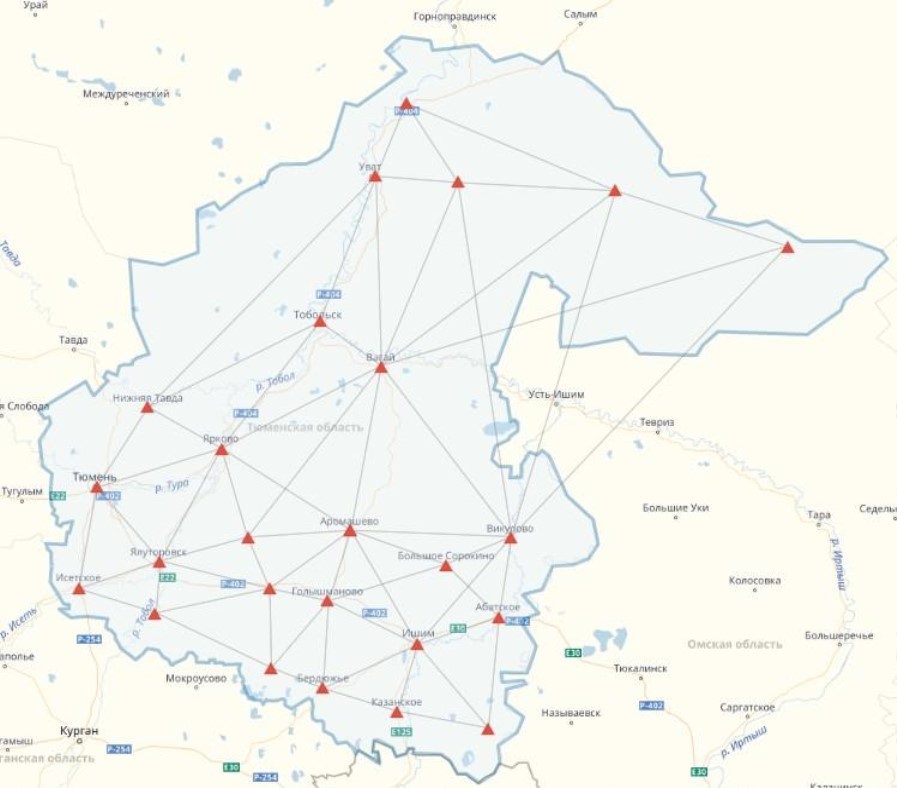

Схема расположения опорных базисных геодезических пунктов сети приведена на

рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер сети размещается на корпусе персонального компьютера (далее - ПК),

расположенного в ВЦ в г. Тюмень в виде наклейки типографским способом.

Рисунок 1 – Схема расположения опорных базисных геодезических пунктов

Пломбирование сети не предусмотрено.

Программное обеспечение

В управлении сетью используется ПО CHC CRNet, осуществляющее сбор данных от

базовых станций в реальном масштабе времени, хранение данных, обработку данных, переда-

чу данных потребителям, контроль состояния сети (в том числе систему предупреждения).

Средства для программирования или изменения метрологически значимых функций отсут-

ствуют.

Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.

Лист № 3

Всего листов 5

41C7462B

Таблица 1 – Идентификационные данные ПО

Идентификационные данные (признаки)

Идентификационное наименование ПО

Значение

CPS-1.1.1436-RC-

20190627-en.msi

1.20

Номер версии (идентификационный номер) ПО, не ниже

Цифровой идентификатор ПО (контрольная сумма исполняе-

мого кода)

Алгоритм вычисления цифрового идентификатора ПО

CRC32

Метрологические и технические характеристики

Значение

±30

±60

Таблица 2 – Метрологические характеристики

Наименование характеристики

Пределы допускаемой абсолютной погрешности определения при-

ращений координат объекта в режиме постобработки

, мм

в плане

по высоте

Пределы допускаемой абсолютной погрешности определения при-

ращений координат объекта в режиме реального времени

, мм

в плане

по высоте

___________

Диапазон работы режима от 0,07 до 30 км

Значение

Таблица 3 – Основные технические характеристики

Наименование характеристики

Рабочие условия эксплуатации

температура окружающего воздуха,

от -40 до +65

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации в виде наклейки типографским

способом.

Комплектность средства измерений

1 комплект

26 шт.

Trimble NetR9

16 шт.

Trimble NetR9-1

10 шт.

Обозначение

Количество

Таблица 4 – Комплектность сети

Наименование

1 Сеть базисная опорная активная «Сеть дифференци-

альных геодезических станций Тюменской области» в

составе:

1.1 опорные базисные геодезические пункты, оборудо-

ванные в составе:

1.1.1 GNSS-станции опорные спутниковые геодезиче-

ские многочастотные

1.1.2 комплект GNSS-станций опорных эталонных (за-

водские номера: 5025К68527, 5048К71838, 5049К72168,

5049К72276, 5048К71851, 5025К68519, 5024К68422,

5048К71832, 5023К67917, 5025К68514)

1.1.3 GNSS-антенна

1.1.4 колпак погодозащитный для GNSS-антенны

1.1.5 устройство молниезащиты

1.1.6 кабель антенный коаксикальный (30 м)

Zephyr Geodetic 2

26 шт.

Лист № 4

Всего листов 5

26 шт.

1 экз.

Обозначение

USB

RS-232

-Ethernet

220 В

Количество

26 шт.

1 комплект

1 шт.

Наименование

1.1.7 кабель для передачи данных в ПК

1.1.8 кабель для передачи данных в ПК

1.1.9 кабель электропитания к опорной станции

1.1.10 кабель

1.1.11 кронштейн для крепления GNSS-антенны

1.1.12 сейф металлический

1.1.13 блок электрических розеток

1.1.14 мачта крепления антенны с крепежными материа-

лами

1.1.15 маршрутизатор

1.2 центр управления в составе:

1.2.1 виртуальный сервер

1.2.2 ПК

1.2.3 источник бесперебойного питания

1.2.4 программное обеспечение СНС CRNet

2 Сеть базисная опорная активная «Сеть дифференци-

альных геодезических станций Тюменской области».

Руководство по эксплуатации

3 Сеть базисная опорная активная «Сеть дифференци-

альных геодезических станций Тюменской области».

Паспорт

4 Методика поверки

651-20-069 МП

1 экз.

Сведения о методиках (методах) измерений

приведены в документе «Сеть базисная опорная активная «Сеть дифференциальных геодези-

ческих станций Тюменской области». Руководство по эксплуатации», раздел 1.2 «Описание и

работа составных частей сети».

Нормативные и технические документы, устанавливающие требования к сети базисной

опорной активной «Сеть дифференциальных геодезических станций Тюменской

области»

Приказ Росстандарта от 29.12.2018 № 2831 «Об утверждении Государственной пове-

рочной схемы для координатно-временных средств измерений»

Техническая документация изготовителя

Изготовитель

Акционерное общество «Терминал-Рощино» (АО «Терминал-Рощино»), г. Тюмень

ИНН 7204003620

Адрес: 625033, Россия, г. Тюмень, ул. Сергея Ильюшина, д. 10, корп. 4

Телефон: (3452) 500-336

E-mail: info@ggs72.ru

Лист № 5

Всего листов 5

Испытательный центр

Федеральное государственное унитарное предприятие«Всероссийскийнаучно-

исследовательскийинститутфизико-техническихирадиотехническихизмерений»

(ФГУП «ВНИИФТРИ»)

Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево,

промзона ФГУП «ВНИИФТРИ»

Телефон (факс): (495) 526-63-00

Web-сайт: www.vniiftri.ru

E-mail: office@vniiftri.ru

Аттестат аккредитации по проведению испытаний средств измерений в целях утвер-

ждения типа № 30002-13 от 11.05.2018
