Номер госреестра:
83172-21
Наименование СИ:
Аппаратура
Обозначение типа:
РС ТДЦК.468139.003
Производитель:
Акционерное общество "Конструкторское бюро навигационных систем", г. Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.09.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «27» сентября 2021 г. № 2112
Лист № 1
Регистрационный № 83172-21Всего листов 9
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Аппаратура РС ТДЦК.468139.003
Назначение средства измерений
Аппаратура РС ТДЦК.468139.003 (далее по тексту – аппаратура РС) предназначена для
измеренийприращенийкоординат игеодезических определений относительногои абсолютного
местоположения объектов.
Описание средства измерений
Принцип действия аппаратуры РС основан на измерении параметров навигационных
сигналов глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС в частотных
диапазонах L1OF, L2OF, L3OC, L1OC, L2OC;GPS в частотных диапазонах L1C/A, L2 CL/CM,
L5, L1C; Galileo в частотных диапазонах E1, E5B, E5A; BeiDou в частотных диапазонах B1, B2,
B2a, B1C;SBAS в частотных диапазонах L1, L5 и их последующей обработке. Принятый
широкополосный сигнал преобразуется, фильтруется, оцифровывается и распределяется по
432-м параллельным каналам, при этом осуществляется непрерывная калибровка задержек
сигналов ГЛОНАСС во всех частотных каналах. Процессор аппаратуры РС контролирует
процесс отслеживания сигнала.
Конструктивно аппаратура РС состоит из двух функционально законченных узлов: блока
приемника аппаратуры РС ТДЦК.461513.181 (далее – БП) и модуля антенного гибридного
ГНСС (далее – АМСА-3) в составе комплекта монтажных частей ТДЦК.468911.130 (далее –
КМЧ).
БП представляет собой специализированную навигационную аппаратуру, работающую по
сигналам НКА ГНСС. На корпусе аппаратуры расположены соединители для подключения
антенн Wi-Fi/Bluetooth.
В верхней части корпуса БП находятся 9 светодиодов и 3 функциональные кнопки.

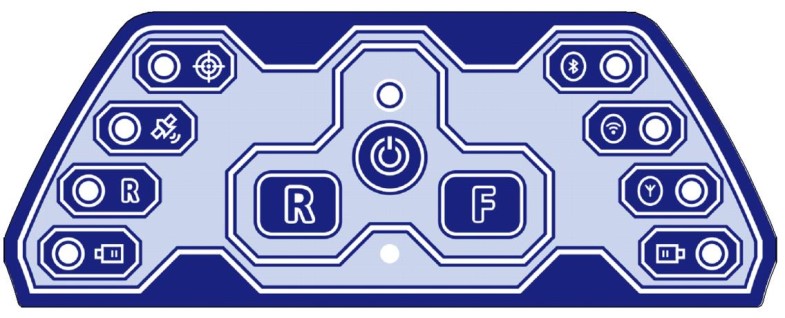

Внешний вид панели управления БП показан на рисунке 1.
Лист № 2
Всего листов 9
АБ
В
1
9
5
2
6
37
48
1 – режим работы RTKRover/Base, состояние приема/передачи поправок;
2 – статус приема сигналов и навигационного решения;
3 – статус регистрации данных;
4 – состояние блока аккумуляторного сменного левого;
5 – состояние Bluetooth;
6 – состояние Wi-Fi;
7 – состояние GSM-модема;
8 – состояние блока аккумуляторного сменного правого;
9 – состояние питания;
А – включение/выключение записи данных;
Б – включение/выключение питания;
В – многофункциональная
Рисунок 1 – Внешний вид панели управления БП

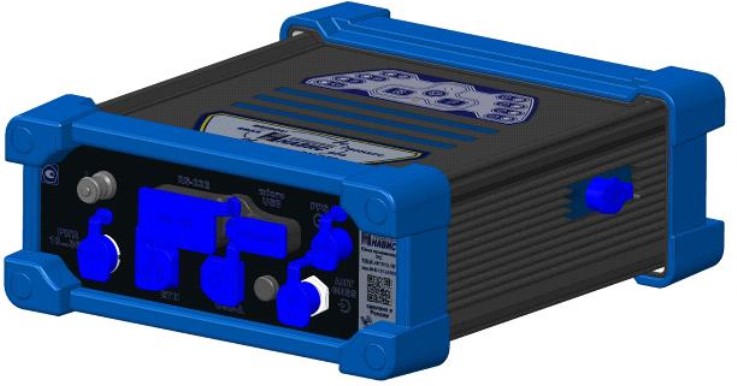

Внешний вид БП со стороны задней панели с установленными интерфейсными
соединителями показан на рисунке 2.
Лист № 3
Всего листов 9
8
1
2 3
4
5
67
1 – соединитель для подключения источника постоянного тока напряжением от 10 до 36 В
или адаптера питания от сети 220 В 50 Гц
;
2 – соединитель для подключения к локальной сети Ethernet;
3 – соединитель для подключения по интерфейсу RS-232;
4 – соединитель для подклбчения различного оборудования (Flash-card и др.);
5 – соединитель для подключения по интерфейсу USB к персональному компьютеру;
6 – соединитель для подключения внешней антенны;
7 – соединитель для передачи метки времени;
8 – клемма заземления
Рисунок 2 – Общий вид БП со стороны задней панели

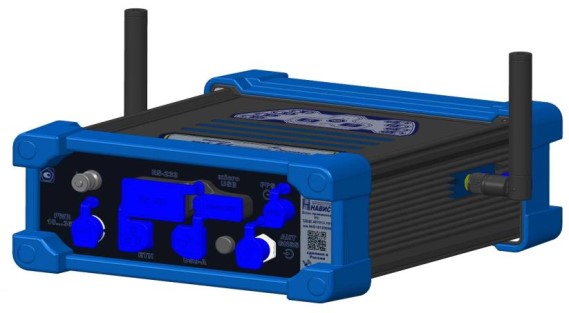

Рисунок 3 – Общий вид БП со стороны передней панели с подключенными
Wi-Fi/Bluethoothантеннами
Лист № 4
Всего листов 9
На передней панели БП расположена крышка аккумуляторного отсека, вмещающего в
себя два аккумуляторных сменных блока. На противоположных боковых панелях БП
расположены соединители для подключения Wi-Fi/Bluethooth антенн. Общий вид с
подключенными антеннами Wi-Fi/Bluetooth показан на рисунке 3.

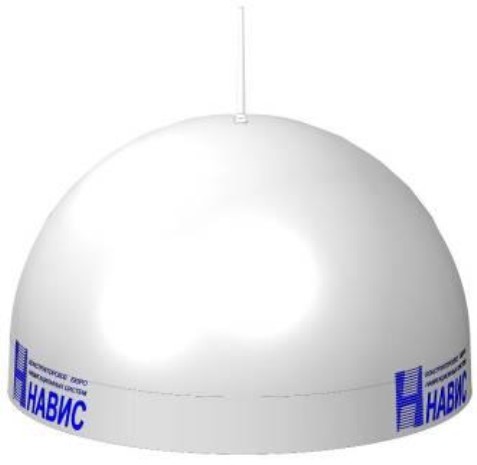

АМСА-3 поставляется с установленным КМЧ. Внешний вид АМСА-3 с КМЧ показан на
рисунке 4.

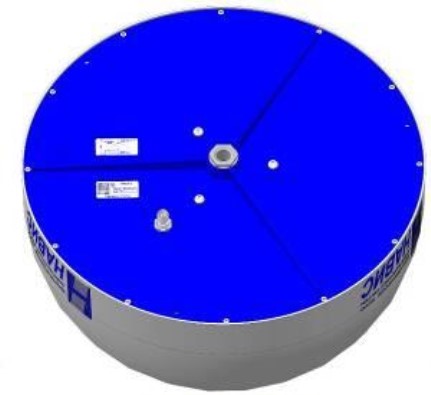

Рисунок 4 – Внешний вид АМСА-3 с КМЧ
Для определения фазового центра антенны на нижней части основания КМЧ имеется
шильд, на котором указана ось фазового центра и положение фазового центра АМСА-3.
Для обеспечения крепления КМЧ в процессе эксплуатации в нижней части корпуса
имеется гайка с резьбой 5/8 дюйма для крепления на веху или штатив. Материал корпусных
деталей БП алюминиевый сплав. Накладки синего цвета, расположенные на передней и задней
панелях БП - резиновый эластомер.
Материал обтекателя КМЧ - стеклоткань, для обеспечения формы и жесткости пропитана
специальным связующим компонентом. Материал основания - алюминиевый сплав.
Пломбирование передней крышки БП не предусмотрено для обеспечения доступа
потребителя к съемным аккумуляторам. Задняя крышка БП пломбируется термостойкой
мастикой одного крепежного винтав месте, показанном на рисунке 5 способом 12 по
ОСТ 92-8918-77. Место пломбировки защищено защитной заглушкой.
Пломбирование КМЧ не предусмотрено.
место
пломбирования

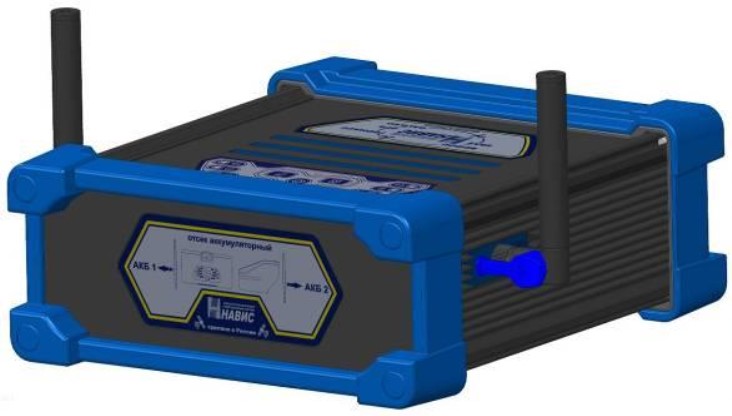

Рисунок 5 – Указание места пломбирования
Лист № 5
Всего листов 9
Общий вид БП с указанием места нанесения знака утверждения типа приведен на рисунке
6.
Trial
размещения
знака
утверждения
типа
Рисунок 6 – Общий вид БП с указанием места нанесения знака утверждения типа
Программное обеспечение
Аппаратура РС поставляется со встроенным программным обеспечением (далее –ПО).
Программа«КомплектпрограммногообеспеченияГЕО»позволяетосуществлять
измерительный процесс в полевых условиях. В комплекте с аппаратурой РС поставляется также
ПО постобработки: «STOREGIS» и «RC», устанавливаемое на персональный компьютер. С
помощью указанного ПО обеспечивается взаимодействие с аппаратурой РС, настройка и
управление рабочим процессом, хранение и передача результатов измерений, а также
конвертирование измерений в формат RINEX.
Разделение на метрологически значимое и не значимое ПО не произведено.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Значение
Наименование ПО
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО (контрольная сумма)
Алгоритм вычисления цифрового идентификатора ПО
«Комплект программного
обеспечения ГЕО»
geo_4_krca.swu
не ниже 4.38.00
726bac1632f1c75cbee9cc5e3352d6e8
MD5
Лист № 6
Всего листов 9
Метрологические и технические характеристики
Значение
Таблица 2 – Метрологические характеристики
Наименование характеристики
Режим «Автономный»
Доверительные границы допускаемой абсолютной по-
грешности (при доверительной вероятности 0,997)
определения координат в неподвижном состоянии, м
в плане
по высоте
±3,6
±6,0
по высоте
Режим «Дифференциальные кодовые измерения»
1)
Доверительные границы допускаемой абсолютной по-
грешности (при доверительной вероятности 0,997)
определения координат в неподвижном состоянии, м
в плане ±1,8
по высоте ±2,7
Режимы «Кинематика с постобработкой» и «Кинема-
тика в реальном времени (RTK)»
2)
Доверительные границы допускаемой абсолютной по-
грешности измерений длины базиса(при доверительной
вероятности 0,997), мм
в плане ±3·(8,0 + 0,5·10
-6
·D)
3)
по высоте ±3·(15,0 + 0,5·10
-6
·D)
Режимы «Статика» и «Быстрая статика»
2)
Доверительные границы допускаемой абсолютной по-
грешности измерений длины базиса(при доверительной
вероятности 0,997), мм
в плане
±3·(5 + 0,5·10
-6
·D)
3)
±3·(10 + 0,5·10
-6
·D)
Режим "Абсолютное высокоточное позиционирование
в реальном времени (PPP)"
4)
Доверительные границы допускаемой абсолютной по-
грешности (при доверительной вероятности 0,997)
определения координат в неподвижном состоянии, м
в плане
±0,3
по высоте
±0,4
1)
При эллипсоидальном расстоянии между базовой станцией и ровером от 0,07 до 30 км. При-
нимаемые навигационные сигналы базовой станцией: СНСГЛОНАССL1OF, L2OF и
GPSL1C/A, L2 CL/CM. СКО погрешностиформирования дифференциальныхкодовыхпопра-
вок базовой станцией не более 0,3 м.
2)
Диапазон длин базисов от 0,07 до 100 км.
3)
Где D – измеряемое расстояние, мм.
4)
При наличии потока высокоточной ассистирующей навигационной информации, обеспечи-
вающей СКО погрешности определения координат потребителя по каждой координатной оси
не более 0,3 м.
Лист № 7
Всего листов 9
Таблица 3 – Основные технические характеристики
Наименование характеристики
Количество каналов
Принимаемые сигналы
Значение
432
ГЛОНАСС: L1OF, L2OF, L3OC,
L1OC, L2OC;
GPS: L1C/A, L2 CL/CM, L5, L1C;
GALILEO: E1, E5B, E5A;
BEIDOU: B1, B2, B2a, B1C;
SBAS: L1, L5
от 10 до 36
от 8,4 до 12,6
от -40 до +60
266
242
90
380
346
Напряжение питания постоянного тока, В
внешний источник
от встроенных блоков аккумуляторных
Диапазон рабочих температур, °С
Габаритные размеры БП (с установленными антеннами
Wi-Fi), мм, не более
длина
ширина
высота
Габаритные размеры АМСА-3 с КМЧ, мм, не более
диаметр
высота
Масса, кг, не более
- БП (с блоками аккумуляторными сменными и
антеннами Wi-Fi)
- АМСА-3 с КМЧ
3,5
3,9
Знак утверждения типа
наносится на корпус БП в виде наклейки и на титульный лист руководства по эксплуатации в
виде наклейки типографским способом.
Комплектность средства измерений
1 шт.
-кабель USB 2.0 (1 м)
Таблица 4 – Комплектность аппаратуры РС
Наименование
1 Аппаратура РС ТДЦК.468139.003 в составе:
Обозначение
-
Количество
1 компл.
1 шт.
2 шт.
2 шт.
1 компл.
1 шт.
1 компл.
1 шт.
1 шт.
1 шт.
1.1 блок приемника РС в составе:
- блок аккумуляторный сменный
- антенны Wi-Fi
1.2 модуль антенный гибридный ГНСС,
включающий КМЧ
1.3 комплект кабелей РС в составе:
- кабель питания
- кабель ВЧ
- кабель RJ45сat5Е (3 м)
- кабель RS-232 (1,8 м)
- кабель сетевой
ТДЦК.461513.181
ТДЦК.563251.029
Nearson. Inc
ТДЦК.464659.031
ТДЦК468911.130
ТДЦК.464939.123
ТДЦК.685621.606
ТДЦК.468543.318
PC-UTP-RJ45-Cat.5eCabeus
DB9M-DB9F
30-9506-99 AIM-Cambridge
А - microB
CBL-UA-MUB-1 CUI Devices
SCZ-1 220 В
1 шт.
1 шт.
Лист № 8
Всего листов 9
- устройство грозозащиты
СВ0342013-Р3Stinger
1 шт.
ТДЦК.468139.003 РЭ
1 экз.
Обозначение
ТДЦК.468911.145
ТДЦК.745352.032
Продолжение таблицы 4
Наименование
1.4 комплект монтажных частей РС в составе:
- ножка
- переход
ТДЦК.715135.002
P8AX25-T/MFCitel
Количество
1 компл.
2 шт.
1 шт.
1 шт.
1.5 крепежный набор саморез «прессшайба»,
острый, 4,2×13,0 мм в составе:
- шайба 4.21
- шайба DIN 127-B4-A2
- винт B2.M4-6gх8.21.12Х18Н10Т
1.6 блок аккумуляторный сменный
ГОСТ 10450
-
ГОСТ 17473
ТДЦК.563251.029
8 шт.
8 шт.
8 шт.
по заказу
1.7 упаковка РС
1.8 адаптер питания
1.9 устройство зарядное
ТДЦК.305648.132
ТДЦК.436617.037
ТДЦК.435151.005
1 шт.
1 шт.
1 шт.
ТДЦК.468139.003 ФО
1 экз.
2 Аппаратура РС ТДЦК.468139.003.
Руководство по эксплуатации.
3 Аппаратура РС ТДЦК.468139.003.
Формуляр
4 Аппаратура РС ТДЦК.468139.003.
Методика поверки
651-21-022 МП
1 экз.
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатацииТДЦК.468139.003 РЭ«АппаратураРС
ТДЦК.468139.003. Руководство по эксплуатации», раздел 6.
Нормативные и технические документы, устанавливающие требования к аппаратуре
РС ТДЦК.468139.003
Приказ Росстандарта от 29.12.2018 № 2831 «Об утверждении Государственной
поверочной схемы для координатно-временных средств измерений»
ТДЦК.468139.003 ТУ «Аппаратура РС ТДЦК.468139.003. Технические условия».
Изготовитель
Акционерноеобщество«Конструкторскоебюронавигационныхсистем»
(АО «КБ НАВИС»), г. Москва
ИНН 7725075060
Адрес:121170, Россия, Москва, ул. Кульнева, д. 3, стр. 1, пом. III, ком. 5, 6
Телефон: (495) 665-61-48
Факс: (495) 665-61-49
Web-сайт: www.navis.ru
E-mail:
Лист № 9
Всего листов 9
Испытательный центр
Федеральноегосударственноеунитарноепредприятие«Всероссийскийнаучно-
исследовательский институт физико-технических и радиотехнических измерений» (ФГУП
«ВНИИФТРИ»)
Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево,
промзона ФГУП ВНИИФТРИ
Телефон (факс): (495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по испытанию средств измерений в целях
утверждения типа № 30002-13 от 11.05.2018
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 11576-88 | Аппаратура унифицированная акустического каротажа для скважин малого диаметра | Парус-6 | Опытно-экспериментальный завод скважинной геофизической аппаратуры, г.Октябрьский | 8 месяцев (ведомственная поверка) | Перейти |
| 15461-96 | Аппаратура геодезическая спутниковая одночастотная | SCA-12 | Фирма "Ashtech Inc.", США | 1 год | Перейти |
| 68656-17 | Аппаратура навигационная потребителей КНС GPS | Garmin | Фирма "Garmin International, Inc.", США | 1 год | Перейти |
| 16231-97 | Аппаратура геодезическая спутниковая одночастотная | SR9400 | Фирма "Leica Heerbrugg AG", Швейцария | 1 год | Перейти |
| 19400-00 | Аппаратура повременного учета телефонных соединений | АПУС-В | ООО "Амфител", г.Электросталь | 1 год | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
