Комплексы измерительные программно-технические Азимут ДТ, ГРСИ 83173-21
Номер госреестра:
83173-21
Наименование СИ:
Комплексы измерительные программно-технические
Обозначение типа:
Азимут ДТ
Производитель:
Общество с ограниченной ответственностью "Технологии безопасности дорожного движения" (ООО "ТБДД"), г. Пермь
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
27.09.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «27» сентября 2021 г. № 2112
Лист № 1
Регистрационный № 83173-21Всего листов 6
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы измерительные программно-технические «Азимут ДТ»
Назначение средства измерений
Комплексы измерительные программно-технические «Азимут ДТ» (далее - комплексы)
предназначены для измерения значений текущего времени, синхронизированного с
национальной шкалой времени UTC(SU), присвоения временной метки видеокадрам,
измерений интервалов времени, измерений текущих навигационных параметров и
определения на их основе координат комплексов в плане.
Описание средства измерений
Принцип действия комплексов в части измерения значений текущего времени и
координат основан на параллельном приеме и обработке сигналов навигационных
космических аппаратов космических навигационных систем ГЛОНАСС/GPS с помощью
приемника, входящего в состав комплекса, автоматической синхронизации шкалы времени
комплекса с национальной шкалой времени UTC(SU), и записи текущего момента времени и
координат в сохраняемые фото- и видеокадры, формируемые комплексом.
Принцип действия комплексов в части измерения интервалов времени основан на
вычислении разницы междуметками времени, присвоенными начальномуи конечномукадру.
Комплексы выпускаются в четырех исполнениях («Азимут ДТ-01», «Азимут ДТ-02»,
«Азимут ДТ-03», «Азимут ДТ-04», отличающихся применяемым ТВ датчиком
(детализирующий или поворотный) и напряжением питания.
Режим работы комплексов круглосуточный.
Комплексы конструктивно состоят из ТВ датчика и вычислительного модуля. В состав
каждоговычислительногомодулявходитуправляющийконтроллер,аппаратура
навигационная потребителей глобальных навигационных спутниковых систем ГЛОНАСС,
GPS (рег. № 50034-12), блок питания, LTE роутер и специализированное программное
обеспечение (ПО).
Общий вид комплексов, место пломбировки от несанкционированного доступа
представлены на рисунках 1- 3.
Лист № 2
Всего листов 6

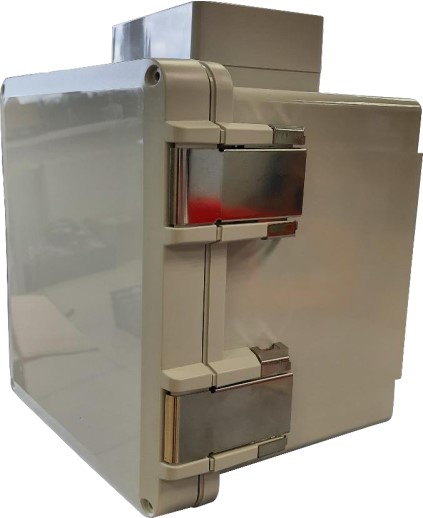

Рисунок 1 - Общий вид вычислительного модуля

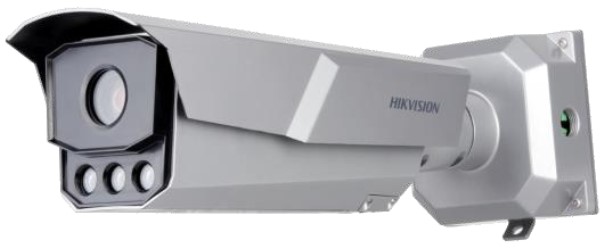

Рисунок 2 – ТВ датчик детализирующий
Место пломбировки
от несанкционированного доступа
Лист № 3
Всего листов 6

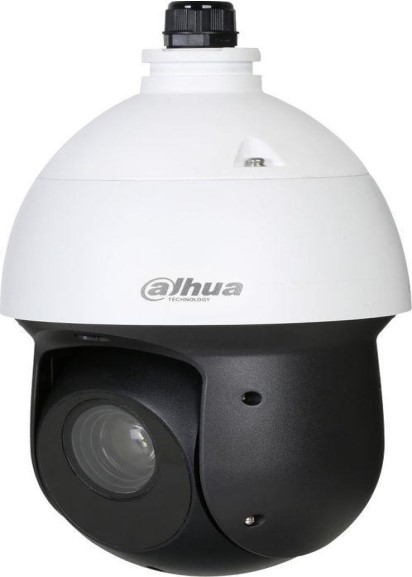

Рисунок 3 – ТВ датчик поворотный
Пример маркировки комплексов с указанием места нанесения знака утверждения типа
приведен на рисунке 4. Этикетка с маркировкой располагается на нижней части
вычислительного модуля в виде наклейки.

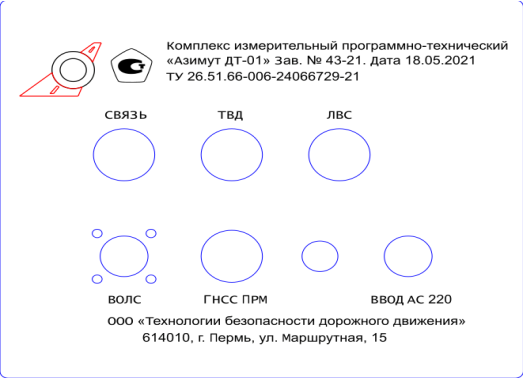

Рисунок 4 – Пример маркировки комплексов с указанием места нанесения знака
утверждения типа
Знак поверки на комплексы не наносится.
Программное обеспечение
Функционированиекомплексовосуществляетсяподуправлением
специализированного программного обеспечения Азимут 4.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Trial нанесения знака утверждения типа
Лист № 4
Всего листов 6
Значение
Таблица 1- Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Азимут 4
не ниже 4.0.0
-
Метрологические и технические характеристики
±5
±5
Значение
±50
от 5 до 6,048 · 10
5
±0,5
Таблица 2 – Метрологические характеристики
Наименование характеристики
Пределы допускаемой абсолютной погрешности синхронизации
внутренней шкалы времени комплекса с национальной шкалой времени
UTC(SU), мкс
Пределы допускаемой абсолютной погрешности присвоения временной
метки видеокадру, мс
Диапазон измерений интервалов времени, с
Пределы допускаемой погрешности измерений интервалов времени, с
Границы допускаемой абсолютной погрешности (при доверительной
вероятности 0,95 и геометрическом факторе PDOP ≤ 3) определения
координат в плане, м
Таблица 2 – Основные технические характеристики
180
255
290
430
120
140
Значение
от 90 до 300
от 9 до 32
от -60 до +60
до 95
3,7
3,2
4,7
Наименование характеристики
Напряжение питания сети переменного тока (частота 50±1 Гц) для
исполнений «Азимут ДТ-01», «Азимут ДТ-03», В
Напряжение питания сети постоянного тока для исполнений «Азимут ДТ-02»,
«Азимут ДТ-04», В
Рабочие условия эксплуатации:
- температура окружающей среды, °С
- относительная влажность воздуха при 30 °С, %
Масса без крепежных, установочных, съемных элементов и блоков питания,
кг, не более:
- вычислительный модуль
- ТВ датчик детализирующий
- ТВ датчик поворотный
Габаритные размеры без крепежных, установочных, съемных элементов и
блоков питания, мм, не более:
- вычислительный модуль
- длина
- ширина
- высота
- ТВ датчик детализирующий
- длина
- ширина
- высота
- ТВ датчик поворотный
- диаметр
- высота
190
332
Знак утверждения типа
наносится на этикетку, расположенную на нижней части вычислительного модуля, в виде
наклейки и типографским способом на титульные листы руководства по эксплуатации и
паспорта.
Лист № 5
Всего листов 6
Комплектность средства измерений
Таблица 4 – Комплектность комплексов
НаименованиеОбозначениеКоличество
Комплекс «Азимут ДТ» в составе:
– вычислительный модуль 1 шт.
– ТВ датчик детализирующий 1 шт.
(по заказу)
– ТВ датчик поворотный1 шт.
(по заказу)
Руководство по эксплуатации *ТБДД.466534.040 РЭ1 экз.
ПаспортТБДД.466534.040 ПС 1экз.
Руководство оператора* ТБДД.466534.040 РО1 1экз.
Методика поверки 651-21-037 МП 1экз.
__________
* - данная документация поставляется в электронном виде на CD или DVD диске
Сведения о методиках (методах) измерений
изложены в разделе «Описание и работа изделия» документа ТБДД.466534.040 РЭ «Комплекс
измерительный программно-технический «Азимут ДТ». Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к комплексам
измерительным программно-техническим «Азимут ДТ»
Постановление Правительства Российской Федерации от 16.11.2020 № 1847 «Об
утверждении перечня измерений, относящихся к сфере государственного регулирования
обеспечения единства измерений» в части пп. 12.42.1, 12.42.2, 12.43
ГОСТ Р 57144-2016«Специальныетехнические средства, работающиев автоматическом
режиме и имеющие функции фото- и киносъемки, видеозаписи, для обеспечения контроля за
дорожнымдвижением.Общиетехническиетребования»вчасти
п. 5.5
ТУ 26.51.66-006-24066729-21 «Комплекс измерительный программно-технический
«Азимут ДТ». Технические условия
Изготовитель
Общество с ограниченной ответственностью «Технологии безопасности дорожного
движения» (ООО «ТБДД»)
ИНН 5904286923
Адрес: 614010, г. Пермь, ул. Маршрутная, д.15
Телефон (факс): +7 (342) 281-14-14
Web-сайт: tbdd.ru
E-mail: info@tbdd.ru
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научно-
исследовательский институт физико-технических и радиотехнических измерений»
Адрес: 141570, Московская область, г. Солнечногорск, рабочий поселок Менделеево,
промзона ФГУП ВНИИФТРИ
Телефон (факс): +7(495) 526-63-00
Web-сайт: www.vniiftri.ru
E-mail: office@vniiftri.ru
Аттестат аккредитации ФГУП «ВНИИФТРИ» по проведению испытаний средств
измерений в целях утверждения типа № 30002-13 от 11.05.2018 г.
Лист № 6
Всего листов 6
