Номер госреестра:
82829-21
Наименование СИ:
Трансформаторы тока
Обозначение типа:
LZZBJ9-6
Производитель:
Dalian North Instrument Transformer Group Co., Ltd., Китай
Межповерочный интервал:
8 лет
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
03.09.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «3» сентября 2021 г. № 1943
Лист № 1
Регистрационный № 82829-21Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы тока LZZBJ9-6
Назначение средства измерений
Трансформаторы тока LZZBJ9-6 (далее - трансформаторы) предназначены для
преобразования переменного тока в электрических цепях с целью передачи сигнала
измерительнойинформациисредствамизмерений,устройствамзащиты,автоматики,
сигнализации и управления в электрических установках переменного тока частотой 50 Гц.
Описание средства измерений
Принципдействиятрансформаторовоснованнаиспользованииявления
электромагнитной индукции, то есть на создании электродвижущей силы (далее – ЭДС)
переменным магнитным полем. Первичный ток, протекая по первичной обмотке, создает в
магнитопроводе вторичной обмотки ЭДС. Так как вторичная обмотка замкнута на внешнюю
нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока,
пропорционального первичному току.
Трансформаторы выполнены ввидеопорной конструкции слитой изоляцией. Первичные
и вторичные обмотки залиты эпоксидной смолой, которая обеспечивает основную изоляцию и
формирует корпус трансформаторов. Трансформаторы имеют две вторичные обмотки для
измерений и защиты с одним коэффициентом трансформации.
Выводы первичной обмотки выведены на верхнюю часть литого корпуса в виде
контактных площадок. Вторичные обмотки выведены в литую коробку для зажимов, закрытую
пластмассовой крышкой и расположенную у основания трансформаторов.
Заводской номер наносится на маркировочную табличку любым технологическим
способом в виде цифрового кода.

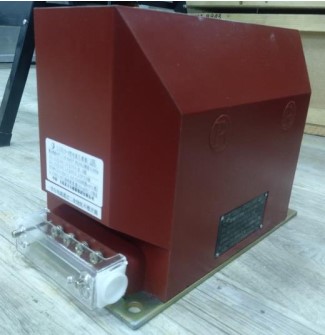

Общий вид трансформаторов представлен на рисунке 1. Нанесение знака поверки на
трансформаторы в обязательном порядке не предусмотрено. Пломбирование трансформаторов
не предусмотрено.
Рисунок 1 - Общий вид трансформаторов
Лист № 2
Всего листов 3
Программное обеспечение
отсутствует.
Метрологические и технические характеристики
10
Значение
150
1
6
7,2
50
0,5
10P
15
20
20
Таблица 1 – Метрологические характеристики
Характеристика
Номинальный первичный ток I
1ном
, А
Номинальный вторичный ток I
2ном
, А
Номинальное напряжение U
ном
, кВ
Наибольшее рабочее напряжение U
н.р
, кВ
Номинальная частота переменного тока, Гц
Классы точности вторичных обмоток по ГОСТ 7746-2015:
- для измерений
- для защиты
Номинальная вторичная нагрузка S
2ном
с индуктивно-активным
коэффициентом мощности cosφ
2
=0,8, В·А:
- вторичной обмотки для измерений
- вторичной обмотки для защиты
Номинальная предельная кратность вторичных обмоток для защиты К
ном
Номинальный коэффициент безопасности приборов K
Бном
вторичных
обмоток для измерений
Значение
238×310×180
28
Таблица 2 – Основные технические характеристики
Характеристика
Габаритные размеры (высота×длина×ширина), мм, не более
Масса, кг, не более
Рабочие условия измерений:
- температура окружающей среды, °С
- относительная влажность, %, не более
Средняя наработка до отказа, ч
Средний срок службы, лет
от -25 до +40
90
300000
30
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную табличку
любым технологическим способом.
Комплектность средства измерений
Таблица 3 - Комплектность средства измерений
Наименование
Трансформатор тока LZZBJ9-6
Паспорт
Обозначение
--
Количество
1 шт.
1 экз.
Сведения о методиках (методах) измерений
приведены в разделе «Методика (методы) измерений» паспорта.
Лист № 3
Всего листов 3
Нормативные документы, устанавливающие требования к трансформаторам тока
LZZBJ9-6
ГОСТ 7746-2015 «Трансформаторы тока. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 27
декабря 2018 года № 2768 «Об утверждении Государственной поверочной схемы для средств
измерений коэффициентов преобразования силы электрического тока»
Изготовитель
Dalian North Instrument Transformer Group Co., Ltd, Китай
Trial деятельности: Fengrong Industrial Park, Pulandian, Dalian, P. R. China
Место нахождения и адрес юридического лица: Fengrong Industrial Park, Pulandian,
Dalian, P. R. China
Испытательный центр
Общество с ограниченной ответственностью «Испытательный центр разработок в
области метрологии» (ООО «ИЦРМ»)
Место нахождения и адрес юридического лица: 117546, г. Москва, Харьковский проезд,
д.2, этаж 2, пом. I, ком. 35,36
Аттестат аккредитации ООО «ИЦРМ» по проведению испытаний средств измерений в
целях утверждения типа № RA.RU.311390 от 18.11.2015 г.
