Номер госреестра:
76656-19
Наименование СИ:
Трансформаторы напряжения
Обозначение типа:
НКФ-110-57 У1
Производитель:
ПО "Запорожтрансформатор", Украина, г.Запорожье
Межповерочный интервал:
4 года
Сведения о типе СИ:
Заводской номер
Заводской номер:
на 38 шт. с зав.№ 423, 435, 487, 492, 493, 499, 1333, 1354, 1353, 1335, 1799, 1821, 1823, 3973, 4111, 4141, 4152, 4165, 4196, 12647, 12681, 12696, 20765, 21101, 21109, 21351, 21356, 22214, 22328, 22329, 22339, 24396, 22427, 22449, 23827, 24480, 23489, 31654
Описание типа:
Методика поверки:
-
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
Приложение к свидетельству № 75604
об утверждении типа средств измерений
Лист № 1
Всего листов 3
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Трансформаторы напряжения НКФ-110-57 У1
Назначение средства измерений
Трансформаторы напряжения НКФ-110-57 У1 (далее по тексту – трансформаторы
напряжения), предназначены для передачи сигнала измерительной информации приборам
измерения, защиты, автоматики, сигнализации и управления в электрических цепях
переменного тока промышленной частоты.
Описание средства измерений
Принцип действия трансформаторов напряжения основан на явлении электромагнитной
индукции переменного тока.
Трансформаторынапряжениясостоятизмагнитопровода,выполненного
из электротехнической стали, первичных и вторичной обмоток с высоковольтной изоляцией,
конструктивных вспомогательных деталей, соединяющих части трансформаторов напряжения
в единую конструкцию. Активная часть трансформаторов напряжения находится в изоляцион-
ной покрышке, заполненной трансформаторным маслом и установленной на основание.
Общий вид средства измерений и схема пломбировки от несанкционированного
доступа приведены на рисунке 1.
Программное обеспечение
отсутствует.

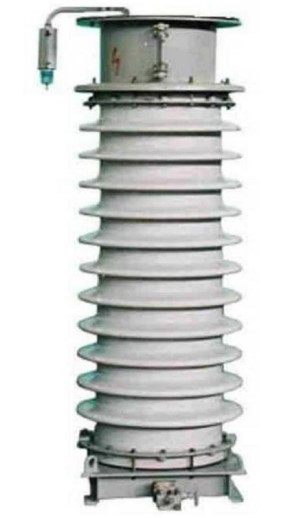

Рисунок 1 – Общий вид средства измерений и схема пломбировки
от несанкционированного доступа
Место пломбировки
Лист № 2
Всего листов 3
Метрологические и технические характеристики
400
Значение
110/√3
100/√3
50
0,5
Таблица 1 – Метрологические характеристики
Наименование характеристики
Номинальное напряжение первичной обмотки U
1ном
, кВ
Номинальное напряжение вторичной обмотки U
2ном
, В
Номинальная частота f
ном
, Гц
Класс точности основной вторичной обмотки
Номинальная мощность основной вторичной
обмотки, В·А
от -45 до +40
Значение
Таблица 2 – Основные технические характеристики
Наименование характеристики
Условия эксплуатации:
– температура окружающей среды, °С
Знак утверждения типа
наносится на титульный лист паспорта трансформатора напряжения типографским способом.
Комплектность средства измерений
НКФ-110-57 У1
38 шт.
Обозначение
Количество
Таблица 3 – Комплектность средства измерений
Наименование
Трансформатор напряжения
(заводские номера: 22339, 22449, 22328, 22427, 22329,
22214, 1333, 1354, 1353, 1335, 4196, 4165, 4152, 4141,
4111, 21101, 21356, 31654, 20765, 21351, 21109, 1799,
1821, 1823, 12681, 12647, 12696, 435, 487, 499, 423,
493, 492, 3973, 23827, 23489, 24480, 24396)
Паспорт
НКФ-110-57 У1
38 экз.
Поверка
осуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика
поверки».
Основные средства поверки:
– делитель высоких напряжений Н 4861/400 (регистрационный номер в Федеральном
информационном фонде 34826-07);
– прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном
фонде 24719-03);
– магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном
фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного
клейма.
Сведения о методиках (методах) измерений
отсутствуют.
Лист № 3
Всего листов 3
Нормативныедокументы,устанавливающиетребованияктрансформаторам
напряжения НКФ-110-57 У1
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Изготовитель
ПО «Запорожтрансформатор», Украина
Адрес: 69069, Украина, г. Запорожье, Днепропетровское шоссе, 3
Заявитель
Обществосограниченнойответственностью«Инженерныйцентр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-cайт:
E-mail:
Испытательный центр
Федеральноебюджетноеучреждение«Государственныйрегиональныйцентр
стандартизации,метрологииииспытаний в г.Москвеи Московскойобласти»
(ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-cайт:
E-mail:
Регистрационный номер RA.RU.310639 в Реестре аккредитованных лиц в области обес-
печения единства измерений Росаккредитации.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
