Комплексы программно-технические NaftaSystem, ГРСИ 82638-21
Номер госреестра:
82638-21
Наименование СИ:
Комплексы программно-технические
Обозначение типа:
NaftaSystem
Производитель:
Акционерное общество "Нефтеавтоматика" (АО "Нефтеавтоматика"), Республика Башкортостан, г. Уфа
Межповерочный интервал:
1 год
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.08.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «13» августа 2021 г. № 1786
Лист № 1
Регистрационный № 82638-21Всего листов 4
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Комплексы программно-технические NaftaSystem
Назначение средства измерений
Комплекс программно-технический NaftaSystem(далеепотексту–ПТК)
предназначен для выполнения функций измерения, контроля и вычисления технологических
параметров, управления основным и вспомогательным технологическими процессами, и
оборудованием, в том числе на опасных производственных объектах.
Описание средства измерений
Принцип действия ПТК основан на аналого-цифровом преобразовании измеряемой
величины с последующей обработкой встроенным микропроцессором и передачей данных
через соответствующие интерфейсы, а также цифро-аналоговом преобразовании.
Основными функциями ПТК являются:
- измерение входных электрических сигналов, а также воспроизведение силы
постоянного тока;
- преобразование входных электрических сигналов в цифровой формат, пригодный
для компьютерной обработки;
- сбор и специальная обработка информации о ходе и параметрах технологического
процесса в реальном масштабе времени, отображение всех необходимых технологических
параметров на АРМ оперативно-диспетчерского персонала;
- дистанционноеипрограммно-логическоеуправлениеисполнительными
механизмами;
- автоматическое регулирование технологических параметров;
- автоматическиепротивоаварийныезащитытехнологическогооборудования,
контроль срабатывания защит и блокировок.
ПТК включают в свой состав:
- барьеры искрозащиты MIB-200 Ex;
- программируемыелогическиеконтроллеры(далее–ПЛК)MKLogic-500,
MKLogic200 с модулями ввода-вывода аналоговых сигналов;
- АРМ оператора на базе промышленного компьютера с удаленным монитором и/или
с сенсорным монитором (панелью).
Перечень основных СИ, которыми комплектуется ПТК, приведен в таблице 1.
Таблица 1 – Состав ПТК
Наименование
Контроллеры программируемые логические MKLogic-500
Контроллеры программируемые логические MKLogic200
Барьеры искрозащиты MIB-200 EX
Регистрационный номер в
Федеральном информационном
фонде по обеспечению единства
измерений
65683-16
67996-17
68031-17
Лист № 2
Всего листов 4
Барьеры искрозащиты MIB-200 EX и контроллеры серий МКLogic-200, MKLogic-500,
входящиевсоставПТК,монтируютсявнутришкафовсистемавтоматизации
технологических процессов (далее по тексту – шкаф ПТК), монитор устанавливается на
лицевой двери шкафа, либо располагается отдельно от шкафа.
Компоновка ПТК и состав СИ, входящих в ПТК, определяются на основании
требований опросного листа на ПТК или технического задания заказчика.
Шкафы ПТК располагаются вне взрывоопасных зон промышленного объекта. Связь с
оборудованиемипреобразователями,установленнымивовзрывоопаснойзоне,
осуществляется через искробезопасные цепи.

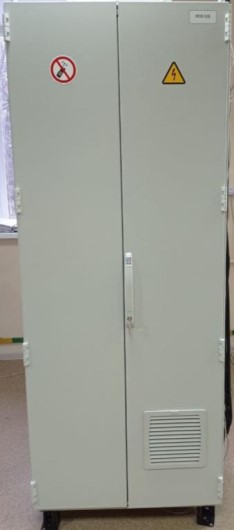

Общий вид ПТК представлен на рисунке 1.
Рис. 1. Внешний вид ПТК.
Пломбирование и нанесение знака поверки на ПТК не предусмотрено.
Программное обеспечение
Программное обеспечение (далее – ПО) ПТК предназначено для сбора, обработки
измерительной и сигнальной информации, поступающей от первичных преобразователей, и
передачи измерительной информации на верхний уровень АРМ оператора, а также
управляющей информации на блок сигнализации и управления.
ПО ПТК предназначено для отображения параметров работы контроллеров и
визуализации измерительной информации на АРМ оператора.
ПО ПТК не влияет на метрологические характеристики ПТК.
Идентификационные данные прикладного ПО представлены в Таблице 2.
Уровень защиты ПО ПТК от непреднамеренных и преднамеренных изменений
соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Лист № 3
Всего листов 4
Таблица 2 - Идентификационные данные ПО ПК АРМ оператора
Идентификационные данные (признаки)
Значение
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
NaftaVision
не ниже 5.6.5.1
-
Метрологические и технические характеристики
Метрологические и основные технические характеристики ПТК приведены в
таблице 3 и таблице 4.
Таблица 3 - Метрологические характеристики ПТК
Диапазон измерения тока аналоговых каналов, мА
Диапазон воспроизведения тока аналоговых каналов, мА
от 1 до 16∙10
6
Наименование характеристики
Значение
от 4 до 20
(от 0 до 20)
от 4 до 20
(от 0 до 20)
Диапазон измерений количества импульсов (с частотой следования от
1 до 10 000 Гц), импульс*
±0,25
±1
Пределы допускаемой приведенной погрешности измерения тока, %
Абсолютная погрешность измерений количества импульсов, импульс*
_____________________
* для ПТК, в составе которого имеются ПЛК МК Logic 200 с модулями MK201 или MK245
Таблица 4 - Основные технические характеристики ПТК
Значение
от 5 до 40
75
от 84 до 106,7
220±22
50±0,4
10
Наименование характеристики
Рабочие условия эксплуатации:
- температура окружающего воздуха,
С
- относительная влажность при 30 °С, %, не более
- атмосферное давление, кПа
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Средний срок службы, лет
Средняя наработка на отказ, ч
25000
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность средства измерений
Количество
1 шт.
1 экз.
Таблица 5 – Комплектность средства измерений
Наименование
Комплекс программно-технический
Комплект ЗИП
Руководство по эксплуатации
Паспорт
Методика поверки
Обозначение
NaftaSystem
-
КДCA.421418.ХХХ PЭ
КДCA.421418.ХХХ ПС
НА.ГНМЦ.0515-20 МП
1 экз.
1 экз.
1 экз.
Лист № 4
Всего листов 4
Сведения о методиках (методах) измерений
приведены в п.1.1.3.2 руководства по эксплуатации КДCA.421418.ХХХ PЭ.
Нормативные документы, устанавливающие требования к комплексам программно-
техническим NaftaSystem
ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
Основные положения
ТУ 28.99.39.190-058-00137093-2020 «Комплекс программно-технический
NaftaSystem. Технические условия»
Изготовитель
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
ИНН: 0278005403
Адрес: 450005, Республика Башкортосстан, г. Уфа, ул. 50-летия Октября, д. 24
Телефон/факс: +7 (347) 279-88-99, +7 800 700-78-68
Испытательный trial
Акционерное общество «Нефтеавтоматика» (АО «Нефтеавтоматика»)
Адрес:420029,РоссийскаяФедерация,РеспубликаТатарстан,г.Казань,
ул. Журналистов, д. 2а
Телефон: +7 (843) 567-20-10, 8-800-700-78-68
Факс: +7 (843) 567-20-10
E-mail:
Аттестат аккредитации АО «Нефтеавтоматика» по проведению испытаний средств
измерений в целях утверждения типа № RA.RU.311366 от 27.07.2017 г.
