Приложение к свидетельству № 74180
об утверждении типа средств измерений
Лист № 1
Всего листов 15
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Автоматизированнаяинформационно-измерительнаясистемапрограммно-
технический комплекс «Кросс-Старт»
Назначение средства измерений
Автоматизированная информационно-измерительная система программно-технический
комплекс «Кросс-Старт» (далее - Система) предназначена для измерений: крутящего момента
силы двигателя; давления газа (воздуха) и жидкостей; температуры газа (воздуха) и рабочих
жидкостей (топлива, масла, гидросмесей); частоты вращения роторов; массового и объёмного
расхода; вибраций на корпусе двигателя; напряжения постоянного тока.
Описание средства измерений
Принцип действия Системы заключается в преобразовании измеряемых физических ве-
личин первичными измерительными преобразователями в электрические сигналы, функцио-
нально связанные с измеряемыми физическими величинами, с последующим преобразованием,
нормализацией и передачей их по каналам связи в измерительные модули Системы.
Конструктивно Система состоит из: пульта управления испытаниями ГТД, серверной
стойки, стойки АИИС, шкафов измерения давления, балансирной рамы, первичных преобразо-
вателей (ПП), нормализаторов, линий связи, аналого-цифровых преобразователей и цифровой
аппаратуры «верхнего уровня» (специализированные платы, компьютеры со специализирован-
ным программным обеспечением, мониторы).
Система функционально состоит из 8 модулей, включающих в себя соответствующие
измерительные каналы (ИК) на базе обеих подсистем:
– модуль измерений крутящего момента силы – МИКМ;
– модуль измерений массового расхода топлива – МИРТ;
– модуль измерений давления – МИД;
– модуль измерений температуры – МИТ;
– модуль измерений частоты вращения роторов – МИЧВР;
– модуль измерения напряжения постоянного тока – МИНПТ;
– модуль измерения вибраций – МИВ;
– модуль измерений прокачки масла МИПМ.
Модуль измерений крутящего момента силы (МИКМ).
МИКМ содержит следующие элементы:
– балансирная рама;
– рабочий тензорезисторный S – образный датчик силы типа С2Н-5-С3;
– весовой терминал ТВ-003/05Д/М16.010.
Крутящий момент силы, приложенный к балансирной раме, уравновешивается момен-
том силы реакции рабочего тензорезисторного датчика. Его выходной сигнал, пропорциональ-
ный крутящему моменту силы, поступает на весовой терминал, где преобразуется в цифровой
код с последующим вычислением значений измеряемого сигнала по известной градуировочной
характеристике ИК.
Результаты измерений индицируются на мониторе, архивируются и оформляются в виде
протоколов.
Модуль измерений массового расхода топлива (МИРТ).
МИРТ предназначен для измерений:
– объемного расхода топлива на базе турбинных преобразователей расхода ТПР4 и
ТПР8;
– температуры топлива;
– плотности топлива.
Лист № 2
Всего листов 15
Принцип действия ИК объемного расхода топлива на базе турбинных расходомеров ос-
нован на зависимости частоты вращения ротора расходомера от объемного расхода топлива.
Частотный сигнал с выхода расходомера поступает на преобразователь сигнала в TTL – уровень,
усиливается и передается на модуль измерения частоты I-8084. Выходные сигналы датчиков
преобразуются в цифровые коды с последующим вычислением в компьютере значений массо-
вого расхода топлива по индивидуальной градуировочной характеристике датчика.
Принцип измерения плотности топлива основан на зависимости плотности топлива от
температуры. Измерение плотности производиться в лаборатории при температуре +20 °С и
при текущей температуре топлива и заносится в память АИИС.
Информация о текущей температуре топлива, измеряемой в процессе испытаний двига-
теля, поступает из модуля измерения температуры (ИК температуры рабочих жидкостей на базе
платиновых термометров сопротивления).
Результаты измерений индицируются на мониторе, архивируются и оформляются в виде
протоколов.
Модуль измерения давления (МИД).
МИД предназначен для измерения:
– избыточного давления и давления разряжения жидкостей (масла, топлива, гидросмеси)
по тракту двигателя;
– давления воздуха (газов) по тракту двигателя;
– атмосферного давления.
Принцип действия ИК давления жидкостей (масла, топлива, гидросмеси) и воздуха
(газов) по тракту двигателя основан на использовании в качестве ПП малогабаритных датчиков
давления СДВ. Принцип работы которых основан на использовании зависимости между
измеряемымдавлениемиупругойдеформациейтензочувствительногоэлемента.
Электрический сигнал, пропорциональный измеряемому давлению, подается на вход
измерительного модуля I-8017. Выходные сигналы датчиков преобразуются в цифровые коды с
последующим вычислением в компьютере избыточного давления и давления разрежения по
градуировочной характеристике ИК.
Для измерения атмосферного давления используется барометр цифровой БРС-1М-1.
Измеренная информация передается через интерфейс RS-232 в АИИС.
Результаты измерений индицируются на мониторе, архивируются и оформляются в виде
протоколов.
Модуль измерений температуры (МИТ).
МИТ предназначен для измерений:
– напряжения постоянного тока, соответствующего значениям температуры воздуха
(газов) по тракту ГТД в диапазоне преобразований ПП термоэлектрического типа ХА (К);
– температуры рабочих жидкостей (топлива, масла, гидросмесей) на базе термометров
сопротивления ТС 1088 классов допуска А и В;
– температуры воздуха на входе в двигатель на базе приемников температуры П-97.
ИК напряжения постоянного тока работает с ПП термоэлектрического типа ХА (К).
Измеренное контроллером значение напряжения постоянного тока преобразуется по
номинальной статической характеристике (НСХ) в эквивалентное значение температуры,
которое передается в АИИС.
КоррекциянатемпературухолодногоспаяППосуществляетсяаппаратно-
программными средствами контроллера.
Принцип действия ИК температуры рабочих жидкостей на базе термометров
сопротивления, основан на измерении и преобразовании ПП температуры в электрический
сигнал (сопротивление постоянному току), пропорциональный измеряемой температуре,
передаваемый на вход контроллера. Измеренное контроллером значение сопротивления по
НСХ преобразуется в эквивалентное значение температуры, которое передается АИИС.
ИК температуры воздуха на входе в двигатель работает с приемником температуры П-
97, сигнал от которого поступает на измеритель регулятор ИРТ5501/М1/А. Измеренная
информация передается через интерфейс RS-232 в АИИС.
Лист № 3
Всего листов 15
Результаты измерений индицируются на мониторе, архивируются и оформляются в виде
протоколов.
Модуль измерений частоты вращения (МИЧВР).
МИЧВРпредназначендляизмерениячастотыэлектрическогосигнала,
соответствующего значениям частоты вращения роторов ГТД.
Принцип действия ИК основан на преобразовании частоты вращения ротора в
электрический сигнал синусоидальной формы, частота которого пропорциональна частоте
вращения ротора. Синусоидальный сигнал преобразуется в одиночные импульсы TTL (HTL) –
уровня, вычисление значения измеряемой частоты производится путем подсчета количества
импульсов.
ИК включает в себя: датчик генераторного типа (не входящего в состав Системы);
преобразователь сигнала в TTL – уровень; измерительный модуль I-8084W, установленный в
слот контроллера I-8811.
Выходные сигналы датчиков преобразуются в цифровые коды с последующим
вычислением значения частоты вращения по градуировочной характеристике.
Результаты измерения индуцируются на мониторе, архивируются и оформляются в виде
протоколов.
Модуль измерений напряжения постоянного тока (МИНПТ).
МИНПТ предназначен для преобразования напряжения постоянного тока, поступающего
от источника напряжения, в цифровую форму и передачу его в АИИС.
ИК включает в себя модуль I-8017, установленный в слот контроллера I-8811 (I-8411).
Модуль измерений вибрации (МИВ).
МИВ предназначен для измерения виброскорости на корпусе ГТД.
ИсточникоминформационногосигналаИКявляетсяпьезоэлектрический
вибропреобразователь, который преобразует перемещение агрегатов в электрический сигнал,
пропорциональный уровню вибрации в месте их установки. Далее этот сигнал подается на вход
аппаратуры измерения роторных вибраций ИВ-Д-СФ-3М. Также на вход аппаратуры измерения
роторных вибраций подается сигнал частоты вращения ротора. Каждый измерительный канал
ИВ-Д-СФ-3М осуществляет измерение роторных гармоник по параметру виброскорости.
Параметры виброскорости роторных гармоник в виде напряжения постоянного тока
направляется на вход АЦП.
Измеренное значение напряжения передается в компьютер, где вычисляется значение
измеряемой виброскорости по известной градуировочной зависимости.
Результаты измерений индуцируются на монитор, архивируются и формируются в виде
протоколов.
Модуль измерений прокачки масла (МИПМ).
МИПМ предназначен для измерения:
– прокачки (объемного расхода) масла через редуктор двигателя;
– прокачки (объемного расхода) масла через опору двигателя.
Принцип действия ИК прокачки масла основан на измерении частоты электрического
сигнала, поступающего с турбинных преобразователей расхода (ТПР13, ТПР10), частота
вращения ротора которых зависит от объемного расхода масла.
Частотный сигнал с выходов ТПР поступает на преобразователь сигнала в TTL – уровень,
усиливается и передается на модуль измерения частоты I-8084. Выходные сигналы датчиков
преобразуются в цифровые коды с последующим вычислением в компьютере значений объем-
ного расхода масла по индивидуальным градуировочным характеристикам датчиков.
Общий вид составных частей Системы представлен на рисунках 1 - 5.
Место пломбировки от несанкционированного доступа представлено на рисунке 6.
Лист № 4
Всего листов 15
Рисунок 1 - Пульт управления испытаниями ГТД. Вид внешний
Рисунок 2 - Стойка АИИС. Расположение элементов. Вид внешний
Лист № 5
Всего листов 15
Рисунок 3 - Общий вид серверной стойки

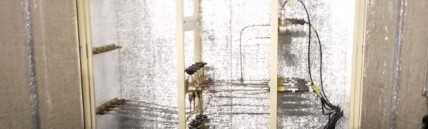

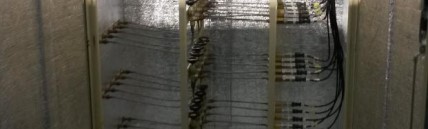

Рисунок 4 - Шкаф измерения давлений, расположенный в боксе. Расположение элементов. Вид
внешний
Лист № 6
Всего листов 15

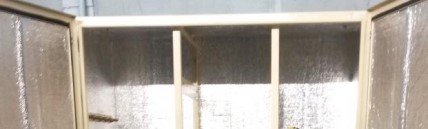

Рисунок 5
-
Шкаф измерения давлений, расположенный в пультовой.
Расположение элементов.

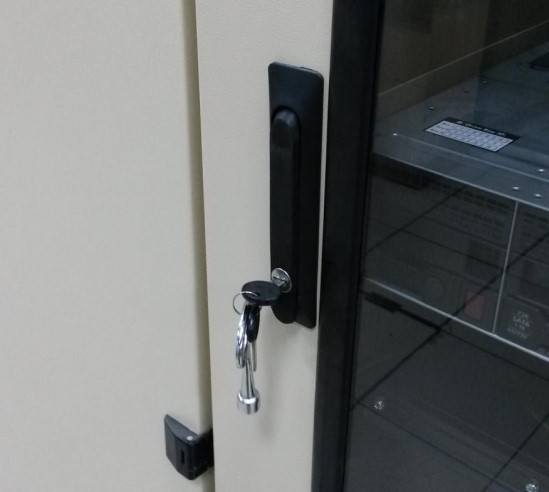

Рисунок 6 - Место пломбировки от несанкционированного доступа
Место пломбировки
Лист № 7
Всего листов 15
Программное обеспечение
Работа Системы осуществляется под управлением специализированного программ-
ного обеспечения (СПО) «Кросс-Старт», которое выполняет следующие функции:
- циклический сбор измерительной информации от ИК Системы;
- расшифровку полученной информации и приведение ее к виду, удобному для
дальнейшего использования;
- визуализацию результатов измерений в цифровом и графическом представлении;
- обеспечение режимов градуировки и тестирования (поверки) ИК Системы с фор-
мированием соответствующих протоколов и вывод их на печать;
- обеспечение оперативной передачи результатов измерений программам пользовате-
ля.
СПО «Кросс-Старт» работает в среде операционных систем «Windows 7», «Windows
8», «Windows 10» илиболеепозднихверсий.
Метрологически значимая часть программного обеспечения (ПО) Системы выделена
в виде независимых компилируемых модулей, используемых программной оболочкой СПО
«Кросс-Старт» в качестве динамически подключаемых библиотек (DLL).
В процессе эксплуатации невозможно какое-либо воздействие на метрологически зна-
чимую часть ПО. Интерфейс связи также не позволяет влиять на метрологически значимую
часть ПО. Вход в настройки ПО и меню юстировки защищен паролем, а все метрологически
значимые данные защищаются цифровой подписью.
Уровень защиты ПО от непреднамеренных и преднамеренных воздействий в соответст-
вии с Р 50.2.077-2014 – «высокий».
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 – Идентификационные данные ПО
Идентификационные данные (признаки)
Значение
СПО «Кросс-Старт»
7.7
Идентификационное наименование ПО
Номер версии (идентификационный номер) СПО «Кросс-
Старт», не ниже
Идентификационное наименование DLL
Цифровой идентификатор ПО DLL
Алгоритм вычисления цифрового идентификатора ПО
Metrology.dll
D14AD75B
CRC32
Метрологические и технические характеристики
Метрологические характеристики приведены в таблице 2.
Физические
параметры
(обозначение)
Изме-
ряемые
величины
Значение
входного
сигнала
Пределы
допускаемой
погрешности
ИК крутящего момента силы
Крутящий момент силы
Крутящий
момент си-
лы
св. от 10 до 20 кН·м
δ: ±0,5 % от ИЗ
2)
Таблица 2 – Метрологические характеристики
Кол-во
каналов
1
2
3
45
от 0,3 до 10 кН·м включ.
γ: ±0,5 % от ВП
1)
1
Лист № 8
Всего листов 15
ИК расходов массового и объемного
Расход топлива
Расход
массовый
от 0,5 до 800 кг/ч
Прокачка масла через редуктор
двигателя
Расход
объемный
от 1080 до 9000 л/ч
Прокачка масла через опору двига-
теля
Расход
объемный
от 432 до 2160 л/ч
1
ИК давлений газообразных и жидких сред
от 0 до 0,25 МПа
от 0 до 0,4 МПа
от 0 до 1 МПа
от 0 до 6 МПа
от 0 до 10 МПа
Давление жидкостей (масла, топ-
лива, гидросмесей)
Давление
избыточ-
ное
от 0 до 10 МПа
Давление
абсолют-
ное
от 0 до 0,1 МПа
от 0 до 0,4 МПа
от 0 до 0,6 МПа
Давление воздуха (газов)
Давление
избыточ-
ное
от 0 до 2,5 МПа
ИК температуры
Температура атмосферного воздуха
на входе в двигатель
Темпера-
тура
Продолжение таблицы 2
δ: ±0,5 % от ИЗ2
1
γ: ±3 % от НЗ
3)
от -0,05 до 0,05 МПа
γ: ±1 % от ВП5
γ: ±1 % от ВП4
γ: ±1 % от ВП1
γ: ±1 % от ВП3
γ: ±1 % от ВП10
γ: ±1 % от ВП4
γ: ±0,15 % от ВП2
от 95 до 105 кПа
(от 710 до 790) мм
рт.ст
Δ: ±67 Па1
(±0,5 мм рт.ст.)
γ: ±0,5 % от ВП2
γ: ±0,5 % от ВП1
γ: ±0,5 % от ВП1
γ: ±0,5 % от ВП2
от -40 до +40
0
Сδ: ±0,5 % от ИЗ1
Лист № 9
Всего листов 15
Примечания:
1 ВП – верхний предел измерения;
2 ИЗ – измеряемое значение;
3 НЗ – нормирующее значение (диапазон измерения);
γ – приведенная погрешность, %;
δ – относительная погрешность, %;
Δ – абсолютная погрешность в единицах измеряемой величины.
Темпера-
тура
от -60 до +60
0
С
Темпера-
тура
от 120 до +160
0
С
Температура воздуха (газов) по
тракту двигателя
Темпера-
тура
от 0 до +300
0
С
Темпера-
тура
от 0 до +1200
0
С
Температура газа за турбиной ком-
прессора
Темпера-
тура
от 0 до +1200
0
С
Темпера-
тура
от -60 до +60
0
С
Температура рабочих жидкостей
(масла, топлива, гидросмесей)
Темпера-
тура
от -40 до +200
0
С
ИК частоты переменного тока, соответствующей частоте вращения роторов
ИК виброскорости
Виброскорость на корпусе ГТДв
диапазоне частот от 5 до 5000 Гц
Виброско-
рость
ИК напряжения постоянного тока
Выходное напряжение с виброап-
паратуры
Напряже-
ние посто-
янного то-
ка
Продолжение таблицы 2
γ: ±1 % от ВП4
γ: ±1 % от ВП1
γ: ±1 % от ВП2
γ: ±1 % от ВП
9
γ: ±1 % от ВП4
γ: ±1,5 % от ВП
2
γ: ±1,5 % от ВП7
Частота
Частота вращения роторов ГТДперемен-от 0 до 5000 Гцγ: ±0,15 % от ВП2
ного тока
от 5 до 200 мм/сγ: ±10 % от ВП5
от -10 до +10 Вγ: ±0,5 % от ВП5
Лист № 10
Всего листов 15
Таблица 3 – Основные технические характеристики
Наименование характеристикиЗначение
Параметры электрического питания:
- напряжение переменного тока, В
220
±
22
- частота переменного тока, Гц
50
±
1,0
Потребляемая мощность, В·А, не более 300
Габаритные размеры составных частей средства измерений, мм, (высота×ширина×глубина), не
более:
- стойка АИИС1200×600×1800
- серверная стойка 600×600×1800
- шкаф измерения давлений (пультовая) 1200×600×1800
- шкаф измерения давлений (бокс) 1200×600×1800
Масса составных частей, кг, не более:
- стойка АИИС170
- серверная стойка100
- шкаф измерения давлений (пультовая)170
- шкаф измерения давлений (бокс)170
Условия эксплуатации оборудования в помещении пультовой
- температура воздуха, °Сот +15 до +25
- относительная влажность воздуха при температуре +25 °С, % не более 85
- атмосферное давление, кПаот93,3 до106,7
Условия эксплуатации оборудования, размещенного в испытательном боксе
- температура воздуха, °Сот -40 до +50
- относительная влажность воздуха при температуре +25 °С, % до 98
- атмосферное давление, кПаот93,3 до106,7
Знак утверждения типа
наносится типографским способом на титульный лист эксплуатационной документации и
на лицевые панели шкафа АИИС в виде наклейки.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
стика
Тип, марка,
Наименование и техническая характери-
обозначениеЗавод изготовитель
документа
Еди-
ницаКол
изме- -во
рения
шт.1
Автоматизированная информационно-
измерительная система программно-
технический комплекс «Кросс-Старт»
Программное обеспечение
«Кросс-Старт»
v 7.7
шт.1
шт. 1
шт. 1
Формуляр04-15П-АТ.ФО
Руководство по эксплуатации 04-15П-АТ.РЭ
Методика поверки
П
ТК 020.17
МП
шт.1
Лист № 11
Всего листов 15
Стойка АИИС в составе:
Шкаф контроллерный размером
1800х1200х600
Контроллер серии I-8000
I-8811
ICP DAS
I-8017HW
ICP DAS
Модули дискретного ввода серии I-8000
ICP DAS
I-87018
I-8084W
I-7016D
Терминал весовой
С2Н-5-С3
Плата нормализаторов
8BP16
DATAFORTH
ИВ-Д-СФ-3М-5
ЗАО «Виброприбор»
г. Санкт-Петербург
Продолжение таблицы 4
ООО «Кросс-
Автоматика», г
Омск
шт.1
шт.1
I-8411
I-87K8
ICP DAS
ICP DAS
шт. 1
шт. 1
Контроллер серии I-8000
Корзина расширения серии I-8000
Модули аналогового ввода-вывода серии
I-8000 (регистрационный номер в Феде-
ральном информационном фонде 50676-
12)
шт.6
I-8040
I-8014W
шт. 1
шт. 1
ICP DAS
ICP DAS
шт.5
ICP DAS
шт.1
Модули дискретного ввода серии I-8000
Модули ввода сигналов термопар серии I-
8000 (регистрационный номер в Феде-
ральном информационном фонде 50676-
12)
Модули ввода частотных сигналов серии
I-8000 (регистрационный номер в Феде-
ральном информационном фонде 50676-
12)
Модули ввода сигнала тензодатчика серии
I-7000 (регистрационный номер в Феде-
ральном информационном фонде 50676-
12)
ICP DAS
шт.1
ТВ-
003/05Д/М16.0
10
ООО «Тензо-М»
шт.1
Датчик весоизмерительный тензорези-
сторный (регистрационный номер в Феде-
ральном информационном фонде 53636-
13)
ООО «Тензо-М»
шт.1
шт.2
8B34-01
8B34-04
8B37K
DATAFORTH
DATAFORTH
DATAFORTH
шт.8
шт.8
шт.4
Нормализаторы термосопротивлений
Нормализаторы термосопротивлений
Нормализаторы термопар
Аппаратура измерения роторных вибра-
ций (регистрационный номер в Федераль-
ном информационном фонде 44044-10)
шт.1
Лист № 12
Всего листов 15
ИРТ5501/М1/А
НПП «Элемер» г.
Москва
БРС-1М-1
НПП «Барометр» г.
Москва
Mean Well
EDR-120-24
MEAN WELL
Контроллер ИБП
MEAN WELL
Модуль резервирования питания
MEAN WELL
Батарея
MEAN WELL
Пассивный барьер искробезопасности
Корунд-М31
Пассивный барьер искробезопасности
Корунд-М4
SMX2200HV
Коммуникационный сервер iROBO-2000-
40i5TRHN
VXC-144i
Коммутатор D-Link
шт.1
шт.1
Продолжение таблицы 4
Измеритель регулятор технологический
(регистрационный номер в Федеральном
информационном фонде 37136-08)
Барометр цифровой (регистрационный
номер в Федеральном информационном
фонде 16006-97)
Универсальный импульсный источник
питания, входное напряжение 85-264VAC,
выходное 24 VDC 5 A
шт.2
шт.1
шт.1
Mean Well DR-
UPS40
Mean Well DR-
RDN20
DELTA HR 12-
51 W
шт.2
шт.21
НПП «Стенли»
г. Москва
НПП «Стенли»
г. Москва
шт.12
Оборудование серверной стойки:
Интеллектуальный источник бесперебой-
ного питания APC Smart-UPS X 2200VA
Rack/Tower LCD 230V
APC
шт.1
Core-i5 2500
3.3ГГц/2x2Gb
DDR3/2x1Tb
HDD
Группа компаний
«IPC2U»шт.
г. Москва1
Мультипортовая плата на шину PCI для 2-
х портов интерфейса RS-422/485 гальва-
ническая развязка (опторазвязка), DB9
male, 115.2Kbps
ICP DAS
шт.1
DES-
1016D/G1B
D-Link
шт.1
Лист № 13
Всего листов 15
Преобразователи давления измерительные
(регистрационный номер в Федеральном
информационном фонде 28313-11)
БП-ВИП-8К
Преобразователи давления измерительные
(регистрационный номер в Федеральном
информационном фонде 28313-11)
БП-ВИП-8К
Продолжение таблицы 4
Оборудование стойки измерения давлений (пультовая)
шт.4
шт.1
шт.2
шт.10
СДВ-ИВ-
0,05+0,05-4-
20мА D3422
СДВ-И-0,1-4-
20мА D3321
СДВ-И-0,25-4-
20мА D3422
СДВ-И-1,00-4-
20мА D3422
СДВ-И-2,50-4-
20мА D3321
СДВ-И-6,00-4-
20мА D3422
СДВ-И-10,0-4-
20мА D3422
шт.2
ЗАО "НПК "ВИП",
г. Екатеринбургшт.1
шт.6
шт.4
Оборудование стойки измерения давлений (бокс)
ПРМ-А3
шт.1
шт.1
шт.1
шт.8
шт.2
шт.2
шт.1
СДВ-ИВ-
0,05+0,05-4-
20мА D3422
СДВ-И-0,1-4-
20мА D3321
СДВ-И-0,40-4-
20мА D3421
СДВ-И-0,40-4-
20мА D3422
СДВ-И-0,60-4-
20мА D3321
СДВ-И-1,00-4-
20мА D3422
СДВ-И-1,60-4-
20мА D3422
СДВ-И-6,00-4-
20мА D3422
СДВ-И-40,0-4-
20мА D3421
шт.3
ЗАО "НПК "ВИП",
г. Екатеринбургшт.1
шт.1
шт.4
Лист № 14
Всего листов 15
Оборудование на двигателе и в стендовых системах
Приемник температуры (класс В)
П-97
ТС-1088
НПП «Элемер» г.
Москва
Т-80Т
Т-343
ТПР4
ТПР8
ТПР10
Турбинные преобразователи расхода (ре-
гистрационный номер в Федеральном ин-
формационном фонде 8326-04)
ТПР13
АО «Арзамасский
Приборострои-
тельный завод
П.И. Пландина» г.
Арзамас
Продолжение таблицы 4
шт.1
шт.8
шт.9
Термометры сопротивления из платины
(класс В, А) (регистрационный номер в
Федеральном информационном фонде
18131-09)
Преобразователи термоэлектрические
ХА(К) класс 2
Преобразователи термоэлектрические
ХА(К) класс 2
з-д «Электропри-
бор» г. Казань
з-д «Электропри-
бор» г. Казань
шт.4
шт.2
шт.2
шт.1
шт.1
Поверка
осуществляется по документу ПТК 020.17 МП «Инструкция. Автоматизированная информа-
ционно-измерительная система программно-технический комплекс «Кросс-Старт». Методика
поверки», утвержденному ФГУП «ЦИАМ им. П.И. Баранова» 10 октября 2018 г.
Основные средства поверки:
- калибратор-измерительунифицированных сигналовэталонныйИКСУ260,
регистрационный номер в Федеральном информационном фонде 35062-07;
- манометр избыточного давления грузопоршневой МП-60, регистрационный номер в
Федеральном информационном фонде 44230-10;
- манометр избыточного давления грузопоршневой МП-600, регистрационный номер
в Федеральном информационном фонде 44230-10;
- мановакуумметр грузопоршневой МВП-2,5, регистрационный номер в Федеральном
информационном фонде 1652-99;
- поверочный комплекс давления и стандартных сигналов Элемер ПКДС-210,
регистрационный номер в Федеральном информационном фонде 36734-08;
- магазин сопротивлений Р4831, регистрационный номер в Федеральном информацион-
ном фонде 38510-08;
- генератор сигналов низкочастотный прецизионный Г3-110, регистрационный номер в
Федеральном информационном фонде 5460-76;
- термометр ртутный стеклянный лабораторный ТЛ-4, регистрационный номер в Фе-
деральном информационном фонде 303-91;
- виброустановка электродинамическая тип ВСВ-133, регистрационный номер в Феде-
ральном информационном фонде 24122-07;
- вольтметр В7-78/2, регистрационный номер в Федеральном информационном фонде
52147-12;
- генератор сигналов специальной формы АКИП-3409/1, регистрационный номер в Фе-
деральном информационном фонде 53064-13;
- динамометр эталонный 2-го разряда по ГОСТ Р 8.663-2009 «Государственная система
обеспечения единства измерений (ГСИ). Государственная поверочная схема для средств изме-
рений силы разряда» «3.2.БДЦ.0004.2016».
Допускается применение аналогичных средств поверки, обеспечивающих определение
метрологических характеристик, поверяемой Системы с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Лист № 15
Всего листов 15
Сведения о методиках (методах) измерений
приведены в эксплуатационном документе.
Нормативные и технические документы, устанавливающие требования к автоматизи-
рованной информационно-измерительной системе программно-техническому комплек-
су «Кросс-Старт»
ОСТ 1 01021-93 Стенды испытательные авиационных газотурбинных двигателей.
Общие требования
ОТУ-2018 Общие технические условия на изготовление, ремонт, приёмку и поставку
авиационных двигателей для воздушных судов
Изготовитель
Общество с ограниченной ответственностью «Кросс-Автоматика»
(ООО «Кросс-Автоматика»)
ИНН 5506038897
Адрес: 644024, г. Омск, ул. Щербанева, д. 25. оф. 803
Телефон (факс): (3812) 660-125
Web-сайт:
E-mail:
Заявитель
Акционерное общество «Объединенная двигателестроительная корпорация»
Филиал «Омское моторостроительное объединение им. П.И. Баранова»
(Филиал АО «ОДК» «ОМО им. П.И. Баранова»)
Адрес: 105118, г. Москва, пр-т Буденного, д. 16, корп. 2
Адрес филиала: 644021, г. Омск, ул. Б. Хмельницкого, 283
Телефон (факс): (3812) 36-06-69
E-mail:
Испытательный центр
Государственный научный центр Федеральное государственное унитарное предпри-
ятие «Центральный институт авиационного моторостроения имени П.И. Баранова»
(ФГУП "ЦИАМ им. П.И. Баранова")
Адрес: 111116, г. Москва, ул. Авиамоторная, 2
Телефон: (499) 763-61-67, факс: (499) 763-61-10
Web-сайт:
E-mail:
Аттестат аккредитации ФГУП "ЦИАМ им. П.И. Баранова" по проведению испыта-
ний средств измерений в целях утверждения типа № 30093-11 от 24.08.2015 г.
Заместитель
Руководителя Федерального
агентства по техническому
регулированию и метрологииА.В. Кулешов
М.п.« ___ » _______________ 2019 г.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 52472-13 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО "Оборонэнергосбыт" по Рязанской области (ГТП Поляны, Дягилевская, Ока, Комбикорм) | Нет данных | ООО "ЭнергоСнабСтройСервис", г.Москва | 4 года | Перейти |
| 68723-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Головная | Нет данных | ООО "Центр энергоэффективности ИНТЕР РАО ЕЭС", г.Москва | 4 года | Перейти |
| 34756-07 | Система измерительно-информационная автоматизированная коммерческого учета электрической энергии на подстанции 110/10/6 кВ "Центральная-2" | Нет данных | ООО "Энергоучет", г.Самара | 4 года | Перейти |
| 65865-16 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Лидер" | Нет данных | ОАО "Новосибирскэнергосбыт", г.Новосибирск | 4 года | Перейти |
| 81126-20 | Комплекс автоматизированный измерительно-вычислительный (АИВК) для измерения радиотехнических характеристик антенн методом ближней зоны в частотной области (планарное сканирование) РЛТГ.411734.001 | Общество с ограниченной ответственностью "Радиолайн" (ООО "Радиолайн"), г. Москва | 2 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
