Установки для измерения объемной активности радиоактивных газов УДАС-04А, ГРСИ 82605-21
Номер госреестра:
82605-21
Наименование СИ:
Установки для измерения объемной активности радиоактивных газов
Обозначение типа:
УДАС-04А
Производитель:
Общество с ограниченной ответственностью "НТЦ Амплитуда" (ООО "НТЦ Амплитуда"), г. Москва, Зеленоград
Межповерочный интервал:
2 года
Сведения о типе СИ:
Срок свидетельства
Срок свидетельства:
13.08.2026
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «13» августа 2021 г. № 1784
Лист № 1
Регистрационный № 82605-21Всего листов 5
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Установки для измерения объемной активности радиоактивных газов
«УДАС-04А»
Назначение средства измерений
Установки для измерения объемной активности радиоактивных газов «УДАС-04А»
предназначены для измерений объемной активности бета-излучающих газов в воздухе.
Описание средства измерений
Конструктивно установка для измерения объемной активности радиоактивных газов
«УДАС-04А»(далее– установка) выполненав корпусе, в котором размещены двеизмерительные
емкости, расходомер, управляющая и измерительная электроника, кассета с сорбентом (входной
фильтр), блок питания. В каждой измерительной емкости установлен полупроводниковый
детектор с предусилителем.
На лицевой стороне корпуса установки расположены дисплей, клавиатура и светодиоды
(световая индикация), а также люк отсека измерительных емкостей. На боковых стенках корпуса
расположены патрубки подачи и отвода воздуха, силовые и сигнальные электрические разъемы,
предохранитель, винт заземления. В верхней части корпуса находится отсек для входного
фильтра. Контрольные источники размещаются внутри корпуса установки за защитой и
открываются только во время измерения контрольного источника.
Принцип действия установки основан на преобразовании полупроводниковым
детектором поглощенной в его объеме энергии бета- частиц в последовательность импульсных
электрических сигналов, поступающих на микропроцессорную схему регистрации, которая
обеспечивает представление результатов измерений на дисплее. Объемная активность в
радиоактивных газах рассчитывается с помощью программного обеспечения установки по
измеренной активности бета-излучающих радионуклидов с учетом рабочего объема камер.
Установка может размещаться стационарно или служить в качестве передвижного
средства измерений.
Нанесение знака поверки на установку не предусмотрено. Заводской номер наносится
типографским способом на табличку, расположенную на боковой панели установки. Формат
нанесения заводского номера: «Зав. № XY Год 20____ », где X – число от 0 до бесконечности, Y
– число от 0 до 9, год выпуска указывается в полном формате.
Общий вид установки и схема пломбировки от несанкционированного доступа
представлены на рисунке 1.
Лист № 2
Всего листов 5
Программное обеспечение
Установка имеет встроенное программное обеспечение (ПО), которое обеспечивает
получение и отображение результата измерения объемной активности бета-излучающих
радионуклидов с возможностью записи в журнал измерений. Влияние ПО учтено в значениях
метрологических характеристик установки.
ПОимеетвозможностьобеспечиватьвспомогательныефункциитакие,как
самотестирование, просмотр спектра, индикация контролируемых ивспомогательных
параметров, настройка пороговых уровней срабатывания сигнализации, передача результатов
измерений в систему радиационного контроля и т.д.
Защита от несанкционированного изменения ПО обеспечивается наличием кода доступа
ксервисномурежиму,которыйизвестентольконапредприятии-изготовителе,и
опломбированием установки.
Конструкция установки исключает возможность несанкционированного влияния на
встроенное ПО и измерительную информацию.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 – Идентификационные данные программного обеспечения
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой код идентификатора ПО
Значение
УДАС-04А
v.1.Х.У*
-
*1 – метрологически значимая часть, X.Y – метрологически незначимая часть

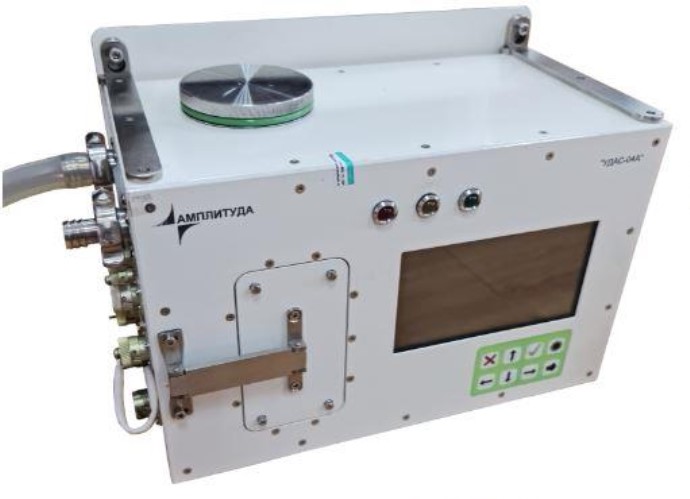

Рисунок 1 – Общий вид установки
и схема пломбировки от несанкционированного доступа
Пломбировка
Лист № 3
Всего листов 5
Наименование характеристики
5
Метрологические и технические характеристики
Таблица 2 – Метрологические характеристики
Значение
от 50 до 4000
Диапазон энергий регистрируемого бета-излучения, кэВ
Диапазон измерений объемной активности бета-излучающих
радионуклидов, Бк/м
3
от 5,0
10
3
до
3,7
10
10
20
10
24
Пределыотносительнойпогрешностиизмеренийобъёмной
активности бета-излучающих радионуклидов, %
Время установления рабочего режима при постоянных внешних
условиях, мин, не более:
Время непрерывной работы установки, ч, не менее
Нестабильность показаний установки за 24 ч непрерывной работы,
%, не более
+
22
220
−
33
50±3
от -10 до +55
Таблица 3 – Основные технические характеристики
Наименование характеристики
Значение
50
200
390
255
18
Параметры электрического питания:
- напряжение переменного тока, В
- частота переменного тока, Гц
Потребляемая мощность, В·А, не более:
Габаритные размеры (длина×ширина×высота), мм, не более
Масса, кг, не более
Условия эксплуатации:
- температура окружающей среды,
С
- относительная влажность при 35
С и более низких температурах без
конденсации влаги, %, не более
- атмосферное давление, кПа
Средняя наработка на отказ, ч, не менее
Срок службы, лет, не менее
98
от 84 до 106,7
30000
15
Знак утверждения типа
наносится на титульные листы эксплуатационной документации методом компьютерной
графики и типографским способом на табличку, расположенную на боковой панели установки.
Комплектность средства измерений
Таблица 4 – Комплектность средства измерений
Наименование
Обозначение
Количество
«УДАС-04А»
1 шт.
Установка для измерений объёмной активности
радиоактивных газов
*
Насос
Контрольный источник
Держатель для источников
Колесная тележка
Элементы крепления к тележке
Элементы крепления к стене
Комплект запасных частей (ЗИП)
-
-
-
-
-
-
-
2 шт.**
1 шт.
*
*
*
*
Лист № 4
Всего листов 5
АЖНС.412123.009РЭ1 экз.
АЖНС.412123.009ПС1 экз.
АЖНС.418234.005ПС 2 экз
МП 1500.63-21*
Руководство по эксплуатации
Паспорт
Паспорт на контрольный источник
Методика поверки
* Поставляется в соответствии с условиями поставки.
** Поставляется встроенным в установку.
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» документа АЖНС.412123.009РЭ
Установка для измеренияобъемной активности радиоактивных газов «УДАС-04А». Руководство
по эксплуатации.
Нормативные и технические документы, устанавливающие требования к установкам для
измерения объемной активности радиоактивных газов «УДАС-04А»
ГОСТ 27451-87 Средства измерений ионизирующих излучений. Общие технические
условия
Приказ Росстандарта от 29.12.2018 № 2841 Об утверждении государственной
поверочной схемы для средств измерений активности, удельной активности радионуклидов,
потока и плотности потока альфа-, бета-частиц и фотонов радионуклидных источников
Приказ Росстандарта от 29.12.2018 № 2827 Об утверждении государственной
поверочной схемы для средств измерений активности и объемной активности бета-активных
газов
АЖНС.412123.009ТУ Установки для измерения объемной активности радиоактивных
газов «УДАС-04А». Технические условия
Изготовитель
Общество с ограниченной ответственностью «НТЦ Амплитуда» (ООО «НТЦ
Амплитуда»)
ИНН 7735092057
Адрес: 124460, г. Москва, Зеленоград, проспект Генерала Алексеева, д. 15
Телефон: 8 (495)777-13-59
Факс: 8(495) 777-13-58
Web-сайт: www
.
amplituda.ru
E-mail:
Испытательный центр
Акционерное общество «Специализированный научно-исследовательский институт
приборостроения» (АО «СНИИП»).
Адрес: 123060, г. Москва, ул. Расплетина, д. 5, стр. 1
Почтовый адрес: 123060, г. Москва, ул. Расплетина, д. 5, стр. 1
Телефон: +7 (499) 968-60-60; Факс: +7 (499) 968-60-60 доб. 12-60
Web-сайт:
E-mail: info@sniip.ru
Аттестат аккредитации АО «СНИИП» в области обеспечения единства измерения для
выполнения работ и (или) оказания услуг по испытанию средств измерений № RA.RU.311815
от 11.08.2016 г.
Лист № 5
Всего листов 5
