Система измерений количества и показателей качества нефтепродуктов № 1215 -, ГРСИ 82604-21
Номер госреестра:
82604-21
Наименование СИ:
Система измерений количества и показателей качества нефтепродуктов № 1215
Обозначение типа:
-
Производитель:
Акционерное общество "Транснефть - Метрология" (АО "Транснефть - Метрология"), г. Москва
Межповерочный интервал:
1 год
Сведения о типе СИ:
Заводской номер
Заводской номер:
760-09
Описание типа:
Методика поверки:
Аккредитованная лаборатория
8(812)209-15-19, info@saprd.ru
×
![]()
УТВЕРЖДЕНО
приказом Федерального агентства
по техническому регулированию
и метрологии
от «13» августа 2021 г. № 1784
Лист № 1
Регистрационный № 82604-21Всего листов 8
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ
Система измерений количества и показателей качества нефтепродуктов № 1215
Назначение средства измерений
Система измерений количества и показателей качества нефтепродуктов № 1215 (далее –
система) предназначена для автоматизированных измерений массы нефтепродуктов.
Описание средства измерений
Принцип действия системы основан на использовании прямого метода динамических из-
мерений массы нефтепродуктов с применением массового расходомера. Выходные сигналы мас-
сового расходомера поступают на соответствующие входы измерительного контроллера, кото-
рый преобразовывает ихи вычисляет массунефтепродуктов по реализованномув нем алгоритму.
Система представляет собой единичный экземпляр измерительной системы целевого
назначения, спроектированной для конкретного объекта и состоящая из:
- блока измерений количества нефтепродуктов (далее – БИЛ);
- блока измерений показателей качества нефтепродуктов (далее – БИК);
- системы обработки информации;
- системы дренажа.
В вышеприведенные технологические блоки входят измерительные компоненты по сво-
емуфункционалу участвующие в измерениях массы нефтепродуктов, контроле и измерениях па-
раметров качества нефтепродуктов, контроле технологических режимов работы системы. Мон-
таж и наладка системы осуществлены непосредственно на объекте эксплуатации в соответствии
с проектной и эксплуатационной документацией на систему и ее компоненты.
Система состоит из двух (рабочий и контрольно-резервный) измерительных каналов (ИК)
массы нефтепродуктов, а также ИК температуры, давления, плотности, объёмной доли воды в
нефтепродукте. ИК метрологические характеристики которыхопределяются комплектным мето-
дом приведены в таблице 3. Измерительные компоненты системы, участвующие в измерении
массы нефтепродуктов, контроле и измерении параметров качества нефтепродуктов, приведены
в таблице 1. Измерительные компоненты могут быть заменены в процессе эксплуатации на из-
мерительные компоненты, утвержденного типа, приведенные в таблице 1.
Наименование средства измерений
Датчики температуры Rosemount 644, Rosemount 3144Р
Таблица 1 – Состав системы
Регистрационный номер
в Федеральном информа-
ционном фонде

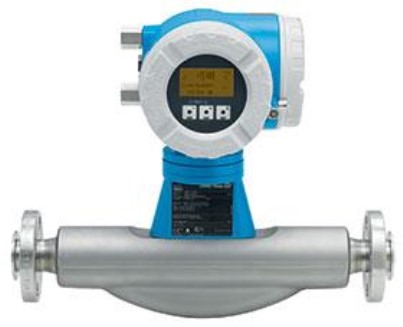

Расходомеры массовые Promass 83F (далее – СРМ)
Термопреобразователи сопротивления платиновые серии TR
Преобразователи измерительные iTemp TMT
Датчики температуры 644, 3144Р
15201-07
26239-06
39840-08
39539-08
63889-16
Лист № 2
Всего листов 8
Наименование средства измерений
Регистрационный номер
в Федеральном информа-
ционном фонде
Преобразователи давления измерительные Cerabar S (PMP)
Преобразователи давления измерительные EJX
Влагомер нефти поточный УДВН-1пм (далее – ПВ)
Преобразователь плотности жидкости измерительный (мод. 7835)
Расходомер UFM 3030
Комплекс измерительно вычислительный ТН-01 (далее – ИВК)
41560-09
28456-09
14557-05
15644-06
32562-06
67527-17
Контроллеры программируемые логические REGUL RX00 (далее
– ПЛК)
63776-16
В состав системы входят показывающие средства измерений давления и температуры
нефтепродуктов утвержденных типов.
Система обеспечивает выполнение следующих основных функций:
- автоматические измерениямассы нефтепродуктов прямым методом динамических изме-
рений с применением СРМ в рабочем диапазоне расхода, температуры, давления, плотности
нефтепродуктов;
- измерения давления и температуры нефтепродуктов автоматические и с помощью пока-
зывающих средств измерений давления и температуры соответственно;
- измерения плотности нефтепродуктов при рабочих давлении и температуре, объемной
доли воды в нефтепродукте, разности давления на фильтрах;
- проведение поверки и контроля метрологических характеристик (КМХ) СРМ с примене-
нием поверочной установки;
- проведение КМХ рабочего СРМ спомощью контрольно-резервного СРМ, применяемого
в качестве контрольного;
- автоматический и ручной отбор проб согласно ГОСТ 2517-2012 «Нефть и нефтепро-
дукты. Методы отбора проб»;
- дистанционное управление режимами работы запорной и регулирующей арматуры,
насосами и другим оборудованием;
- автоматический контроль параметров измеряемого потока, их индикацию и сигнализа-
цию нарушений установленных границ, регистрация и хранение результатов измерений;
- защиту информации от несанкционированного доступа программными средствами.
Для исключения возможностинесанкционированноговмешательства,котороеможетпо-
влиять на результат измерений, конструкцией СРМ предусмотрены места установки пломб, не-
сущих на себе оттиск клейма поверителя, который наносится методом давления на свинцовую
(пластмассовую) пломбу, установленную на проволоке, пропущенной через существующие тех-
нологические отверстия в шпильках на фланцевых соединениях первичного преобразователя и
на мастику, нанесенную на стопорные винты на крышках электронного преобразователя.
Заводской номер системы нанесен на шильдик, установленный на системе (блок БИК).
Схема установки пломб для защиты от несанкционированного доступа и обозначение
мест нанесения знака поверки представлены на рисунке 1.
Лист № 3
Всего листов 8
Программное обеспечение
Программное обеспечение (ПО) системы реализовано в ИВК и компьютерах автомати-
зированных рабочих местах (АРМ) оператора. Идентификационные данные ПО ИВК указаны в
таблице 2. ПО АРМ оператора не содержит метрологически значимой части.
ПО ИВК и АРМ оператора обеспечивает реализацию функций системы. Защита ПО от
непреднамеренных и преднамеренных изменений и обеспечение его соответствия утвержден-
ному типу осуществляется наличием системы ограничения доступа, установкой логина и пароля
разного уровня доступа.
Метрологические характеристики системы указаны с учетом влияния ПО ИВК.
ПО имеет высокий уровень защиты в соответствии с Р 50.2.077–2014 «ГСИ. Испытания
средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Значение
Таблица 2 – Идентификационные данные ПО
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
AnalogConverter.app
1.2.2.1
d1d130e5
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
SIKNCalc.app
1.2.2.1
6ae1b72f
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
Sarasota.app
1.1.1.18
1994df0b
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
PP_
78xx.app
1.1.1.20
6aa13875
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
MI1974.app
1.6.1.11
4BC442DC
Рисунок – 1 Схема установки пломб для защиты от несанкционированного доступа СРМ
Место установки
пломбы
Места установки
пломбы
Лист № 4
Всего листов 8
Продолжение таблицы 2
Идентификационные данные (признаки)
Алгоритм вычисления цифрового идентификатора
Значение
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
MI3233.app
1.1.1.28
58049d20
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
MI3265.app
1.6.1.3
29C26FCF
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
MI3266.app
1.6.1.6
4C134DD0
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
MI3267.app
1.6.1.5
5E6EC20D
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
MI3287.app
1.6.1.4
86FFF286
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
MI3312.app
1.1.1.30
f3578252
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
MI3380.app
1.6.1.12
E2EDEE82
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
KMH_
PP.app
1.1.1.17
5b181d66
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
KMH_
PP_
AREOM.app
1.3.3.1
62b3744e
CRC32
Лист № 5
Всего листов 8
Продолжение таблицы 2
Идентификационные данные (признаки)
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
Значение
MI2816.app
1.1.1.5
c5136609
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
MI3151.app
1.1.1.21
c25888d2
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
MI3272.app
1.1.1.50
4ecfdc10
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
KMH_
MPR_
MPR.app
1.1.1.4
82dd84f8
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
MI3288.app
1.1.1.14
c14a276b
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
MI3155.app
1.1.1.30
8da9f5c4
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
MI3189.app
1.1.1.21
41986ac5
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
KMH_
PV.app
1.1.2.1
adde66ed
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
KMH_
PW.app
1.1.1.2
2a3adf03
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
MI2974.app
1.1.1.21
Лист № 6
Всего листов 8
Продолжение таблицы 2
Идентификационные данные (признаки)
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
Значение
c73ae7b9
CRC32
Идентификационное наименование ПО
Номер версии (идентификационный номер) ПО
Цифровой идентификатор ПО
Алгоритм вычисления цифрового идентификатора
MI3234.app
1.1.1.34
df6e758c
CRC32
Идентификационное наименование ПОGOSTR8908.app
Номер версии (идентификационный номер) ПО 1.1.1.33
Цифровой идентификатор ПО 37cc413a
Алгоритм вычисления цифрового идентификатора CRC32
Примечание – Цифровой идентификатор ПО представлен в шестнадцатеричной системе счисления в виде бук-
венно-цифрового кода, регистр букв при этом может быть представлен в виде заглавных или прописных букв,
при этом значимым является номинал и последовательность расположения цифр или букв.
Метрологические и технические характеристики
Метрологические и основные технические характеристики системы, включая показатели
точности и физико-химические показатели измеряемой среды, приведены в таблицах 3, 4.
Диапазон измерений массового расхода нефтепродуктов
*
, т/ч
от 150 до 580
Таблица 3 – Метрологические характеристики
Наименование характеристики
Значение
Пределы допускаемой относительной погрешности измерений
массы нефтепродуктов, %±0,25
* - указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении
поверки, фактический диапазон измерений не может превышать максимальный диапазон измерений.
Таблица 4 - Состав и основные метрологические характеристики ИК с комплектным методом
определения метрологических характеристик
Номе
р ИК
Пределы
Вторичная
часть
1 (рабочая
расходадо 570
СРМИВК
±0,20 /±0,25
Количество
Состав ИК
Диапазондопускаемой
Наименование ИКИК (место Первичный измерений, относительная
установки) измерительныйт/чпогрешности
преобразователь ИК, %
1234567
1 ИК массы и
массового
измерительная
СРМИВК
От 150
±0,25
нефтепродуктов
линия-1)
2ИК массы и1 (контрольно
массового- резервнаяОт 150
***
расхода измерительнаядо 580
нефтепродуктовлиния-2)
* -
пределы допускаемой относительной погрешности ИК массы и массового расхода нефтепродуктов с
контрольно-резервным СРМ, применяемым в качестве контрольного;
**
- пределы допускаемой относительной погрешности ИК массы и массового расхода нефтепродуктов с
контрольно-резервным СРМ, применяемым в качестве резервного.
Лист № 7
Всего листов 8
Наименование характеристики
Значение
Измеряемая среда
Параметры измеряемой среды:
Плотность измеряемой среды при 15
о
С, кг/м
3
Режим работы системы
периодический
Срок службы, лет, не менее
10
Таблица 5 – Основные технические характеристики и параметры измеряемой среды
дизельное топливо ЕВРО, летнее, сорта
С, экологического класса К5 (ДТ-Л-К5)
по ГОСТ 32511-2013 «Топливо дизель-
ное ЕВРО. Технические условия»
2 (1 рабочая, 1 контрольно-резервная)
0,3
1,4
2,5
Количество измерительных линий, шт.
Диапазон избыточного давления измеряемой
среды, МПа:
- минимальное
- рабочее
- максимальное
Диапазон температуры измеряемой среды,
о
С:
- минимальная
- максимальная
минус 5
плюс 40
Кинематическая вязкость измеряемой среды при
температуре 40
о
С, мм
2
/с (сСт)
от 2,0 до 4,5
от 820,0 до 845,0
Параметры электрического питания:
- напряжение, В
380±38 (трехфазное);
220±22 (однофазное)
50±1
- частота, Гц
Условия эксплуатации:
- температура наружного воздуха,
о
С
от -34 до +39
Знак утверждения типа
наносится в нижней части титульного листа инструкции по эксплуатации системы типографским
способом.
Комплектность средства измерений
Комплектность системы приведена в таблице 6.
Обозначение
Количество
Система измерений количества и показателей качества
нефтепродуктов № 1215, заводской № 760-09
-
1 шт.
Инструкция по эксплуатации
-
1 экз.
Методика поверки
МП 1240-14-2021
1 экз.
Таблица 6 - Комплектность системы
Наименование
Сведения о методиках (методах) измерений
приведены в методике измерений «Масса нефтепродуктов. Методика измерений системой изме-
рений количества и показателей качества нефтепродуктов № 1215 ПСП ГПС «Нижнекамск-2»
АО «Транснефть-Прикамье».
Лист № 8
Всего листов 8
Нормативные документы, устанавливающие требования к системе измерений количества
и показателей качества нефтепродуктов № 1215
Приказ Росстандартаот 07.02.2018 № 256 «Об утверждении Государственной поверочной
схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимо-
сти при статических измерениях, массового и объемного расходов жидкости».
Изготовитель
Акционерное общество «Транснефть - Метрология»
(АО «Транснефть - Метрология»)
ИНН 7723107453
Адрес: 123112, Россия, г. Москва, Пресненская набережная д. 4, стр. 2.
Телефон: +7(495) 950-87-00
Факс: +7(495) 950-85-97
E-mail: cmo@cmo.transneft.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии – филиал Федераль-
ного государственного унитарного предприятия «Всероссийский научно-исследовательский ин-
ститут метрологии им.Д.И.Менделеева» (ВНИИР – филиал ФГУП «ВНИИМ им.Д.И.Менделе-
ева»)
Адрес местонахождения: 420088, Россия, Республика Татарстан, г. Казань, ул. 2-ая Азин-
ская, д. 7 «а»
Юридический адрес: 190005, Россия, г. Санкт-Петербург, Московский пр., 19
Телефон: (843) 272-70-62
Факс: (843) 272-00-32
E-mail: office@vniir.org
Регистрационный номер в реестре аккредитованных лиц RA.RU.310592.
Готовы поверить данное средство измерений.
Поверка средств измерений.
| ГРСИ | Наименование СИ | Тип СИ | Производитель | МПИ | Ссылка |
| 66717-17 | Комплекты для измерений соединителей коаксиальных | КИСК-16М | ФГУП "ВНИИ физико-технических и радиотехнических измерений" (ВНИИФТРИ), пос.Менделеево | 1 год | Перейти |
| 69771-17 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПС 220 кВ Болчары | Нет данных | ПАО "Федеральная сетевая компания Единой энергетической системы" (ФСК ЕЭС), г.Москва | 4 года | Перейти |
| 30452-05 | Штангенциркули для измерений пазов | ETALON / ROCH | Фирма "TESA SA", Швейцария | 1 год | Перейти |
| 30171-05 | Система автоматизированная информационно-измерительная коммерческого учета электрической энергии и мощности АИИС КУЭ ОАО "Астраханьэнерго" ПС-110 кВ "Лесная" | Нет данных | ОАО НТЦ "Электроцентромонтаж", г.Москва | 4 года | Перейти |
| 36915-08 | Система автоматизированная информационно-измерительная коммерческого учета электроэнергии и мощности ОАО "Красноярскэнерго" филиал "КАТЭКэлектросеть" (АИИС КУЭ ОАО "Красноярскэнерго" филиал "КАТЭКэлектросеть") | Нет данных | ОАО "Красноярскэнерго", г.Красноярск | 4 года | Перейти |
Общество с ограниченной ответственностью
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
"Специализированное управление программ регионального развития"
ООО "СУПРР"
ИНН 7813337035 КПП 781301001 ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
ООО "СУПРР"
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
ИНН 7813337035 КПП 781301001
ОГРН 1057813279919
197198, Санкт-Петербург, ул. Шамшева, д. 8, лит. А, пом. 230
8(812)209-15-19
info@saprd.ru
Поверка средств измерений
